锚索框架梁专项施工方案.docx

龙前山1号隧道右线永嘉端洞开挖

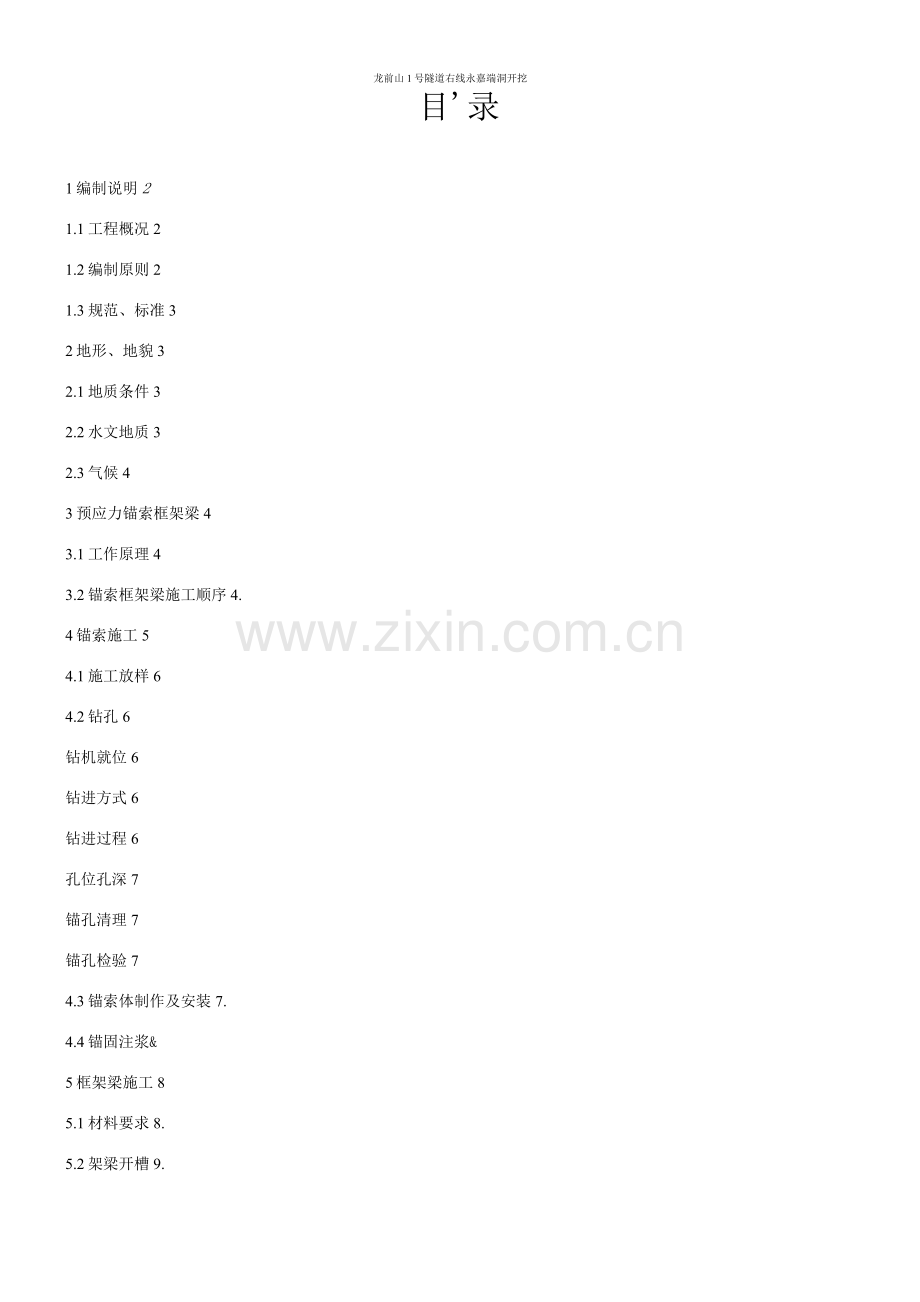

目'录
1编制说明2
1.1工程概况2
1.2编制原则2
1.3规范、标准3
2地形、地貌3
2.1地质条件3
2.2水文地质3
2.3气候4
3预应力锚索框架梁4
3.1工作原理4
3.2锚索框架梁施工顺序4.
4锚索施工5
4.1施工放样6
4.2钻孔6
钻机就位6
钻进方式6
钻进过程6
孔位孔深7
锚孔清理7
锚孔检验7
4.3锚索体制作及安装7.
4.4锚固注浆&
5框架梁施工8
5.1材料要求8.
5.2架梁开槽9.
5.3框架梁施工9.
5.4锚索孔预留9.
5.5锚具9
5.6锚索张拉及锁定、封锚1.Q
预应力张拉10
锚索张拉段灌浆11
锚头封堵混凝土浇筑11
测力计12
6遇到地质缺陷问题的处理1.2
7几个异常情况的处理12
7.1端头锚索二次进浆管堵塞12
7.2锚索张拉伸长值超标L2
7.3锚索夹片滑动或锁定回缩量超标13
7.4锚索张拉段灌浆异常情况1.
8主要材料及机具设备1.
8.1钢绞线及锚具 1.3
8.2注浆材料1.4
8.3 机具设备 1.4
9工程实施步骤及注意事项1.5.
10质量保证措施16
10.1工序质量控制措施 1.6.
10.2成立质量控制小组 L7.
11安全措施17
12环保措施17
13文明施工18
14 附图：18
桥梁边坡防护
锚索框架梁专项施工方案
1编制说明
1.1工程概况
我分部区间路基D2K55+805〜D2K55+821段左侧，长22m,平台后援边坡自下往上 第3、4、5排，采用锚索框架梁加固，每孔锚索设计锚固段长10m，自由段长度自 上而下为12m。
DK60+501 〜DK60+530.91 段右侧，长 29.91m,墙顶第一级边坡，DK60+493 〜 DK60+503右侧，长10m，墙顶第二级边坡，采用锚索框架梁加固，每孔锚索设计锚固 段长10m，自由段长度自上而下为8m〜6m。
DK60+774〜DK60+810段左侧，长36m。边坡采用锚索框架梁加固，每孔锚索设 计锚固段长10m，自由段长度自上而下均为6m。
锚索均为一孔6束，单孔设计预应力6kN,锁定应力为660kN(含10%超张拉)， 锚索钻孔采用*130钻孔，与水平面下倾角25°。锚索均采用7根©15.2mm高强度、 低松弛钢绞线制作，其抗拉强度不得低于1860Mpa，自由段采用塑料套管隔离防护， 裸露部分需作防腐处理，全孔范围内采用M30纯水泥浆灌注，注浆压力0.6〜0.8 Mpa, 锚头采用C30砼封闭。
1.2编制原则
(1响应和遵守合同文件中的安全、质量、工期、环保、文明施工等的规定及铁 路建设工程施工合同条件、合同协议条款及补充协议内容。
(2突出重点和关键工序，合理安排各工序间的衔接。
(3质量创优、安全无事故，确保质量第一，保证施工人员人身健康安全。
(4)坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备的优势， 综合管理，合理调配，采用先进的施工技术，科学的安排各项施工程序，运用网络 施工管理技术，组织连续、均衡、紧凑有序地施工。
(5提高专业化施工水平，建设砼搅拌站，该路基及附属所有砼均由5#搅拌站统 一供应，确保工程质量。
(6加强过程监控，实现快速施工。
(7)文明施工，重视环境保护，珍惜土地，合理利用，严格执行GB/T241-1996 环境管理体系和GB/T281-21职业健康安全管理体系。
1.3规范、标准
(1)《铁路混凝土与砌体工程施工质量验收标准》(TB10424-23)
(2)《铁路路基工程施工质量验收标准》
(TB10414-23)
(3)《铁路工程土工试验规程》
(TB10102-24)
(6)《铁路工程结构混凝土强度检测规程》
(TB10426-24)
(7)《铁路混凝土强度检验评定标准》
(TB10425-1994)
(8)《铁路技术管理规程》
2地形、地貌
铁道部令29号
2.1地质条件
该区间路基上覆第四系全新统坡残积层(Q4dl+e)粉质黏土，崩坡积(Q4col+d)块 石土，下伏及侏罗系上统蓬莱镇组(J3p)泥岩夹砂岩。
2.2水文地质
沿线地表水、地下水水质类型主要以HCO3-、SO4 2-、Ca2+型为主，一般为低矿 化度淡水、软水、弱酸性〜弱碱性水，对砼及砼结构多无侵蚀性。
据民用井调查，其单井流量为5〜10m3/d;山坡坡麓堆积层中地下水多沿松散
一…¥
3
层与基岩接触面渗出，水位随季节变化较大，调查流量0. 1〜lm3/d,地下水较贫 乏。第四系孔隙潜水受大气降水及河流补给，随季节而变化。
地表水主要以溪水及稻田水为主，水量较大。地下水以第四系土层中的裂隙水为 主，少量为砂岩裂隙水，水量较大。
2.3气候
属亚热带湿润季风气候，年平均气温16.9C, 1月份平均气温5.2C,8月份平均 气温27.3C，年平均降雨量约1150mm，早春夏热秋凉冬暖四季分明，雨热同季，光 照同步，无霜区长，光照适宜，雨量充沛，气候温和，适宜于农林牧渔业发展，但 秋多雨冬多雾霜，雪较少，降雨时空分布差异大，常有夏伏旱秋霪雨及风雹灾害天 气发生。
3预应力锚索框架梁
3.1工作原理
预应力锚索是通过对锚索施加张拉力以加固岩土体使其达到稳定状态或改善内 部应力状况的支挡结构，锚索是一种主要承受拉力的杆状构件，它是通过钻孔及注 浆体将钢绞线固定于深部稳定地层中，在被加固体表面对钢绞线张拉力产生预应力， 从而达到施加固体稳定或限制其变形的目的。
3.2锚索框架梁施工顺序
（1）做好地表截、排水设施后，路堑边坡自上而下分层开挖，每一分层高度2〜 3m。
（2）每一层开挖完毕后，立即施工坡面锚索：定位、造孔、锚索安装、灌浆。 然后进行下一分层施工，
（3）每一级坡面开挖完毕后，绑扎制作钢筋笼，现浇框架梁。
（4）锚索框架梁加固时，按相关技术要求对锚索进行张拉。
（5）每一级全部施工完毕后，进入下一分级循环。
4锚索施工
预应力锚索施工按钻孔、编索、灌浆、预应力张拉、封锚五大主要工序依次进行。
预应力锚索施工流程：施工准备-锚孔钻造-锚索制安-锚孔注浆-框架梁施工 -锚孔张拉锁定-验收封锚。其主要施工环节有两个：一是锚孔成孔，锚孔成孔的 技术关键是如何防止孔壁坍塌、卡钻；二是锚孔注浆，注浆的技术关键是如何将孔 底的空气、岩（土）沉渣和地下水体排出孔外，保证注浆饱满密实。
锚索锚孔孔径为①130mm，锚索材料采用高强度低松弛中15.2的预应力钢绞线， 钢绞线强度Rb = 1860MPa，张拉控制应力为6KN;并采用与其配套的锚具系列，锚孔内灌注M35水泥（砂）浆，水泥采用PO42.5级普通硅酸盐水泥。

图1预应力锚索施工工艺流程图

4.1施工放样
根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上。如遇既有刷方坡 面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全 的前提下，适当放宽定位精度或调整锚孔定位。
4.2钻孔
岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地 层中施工，必要时采用跟管钻进技术。
钻机就位
钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面 测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横 误差满足规范要求。
钻进方式
钻孔要求须采用干钻，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的 工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制， 防止钻孔扭曲和变径，造成下锚困难或其它意外事故。
钻进过程
钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好
施工记录。如遇坍塌体地层松散、破碎时，应采用套管跟进的钻进技术，使钻孔完 整不坍；如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌 浆压力0.1〜0.2MPa）,待水泥砂浆初凝后，重新扫孔钻进。
孔位孔深
钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径 不得小于设计孔径。孔位误差不得超过土 1mm，孔径允许偏差0〜10mm。为确保 锚孔深度，孔深不小于设计孔深，锚索长度允许偏差0〜1mm，锚索的钻孔斜度（倾 角）允许偏差±1°。
锚孔清理
钻进达到设计深度后，不能立即停钻，要求稳钻1〜2分钟，防止孔底尖灭、达 不到设计孔径。在钻孔完成后，使用高压空气（风压0.2〜0.4MPa）将孔内岩粉及水 体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整 之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后 方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理 锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。
锚孔检验
锚孔钻造结束并经现场监理工程师检验合格后，进行下道工序。孔径、孔深检查 一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程 中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求 顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角 和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。
4.3锚索体制作及安装
安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死
一，一7 /
弯、机械损伤及锈坑处剔出。锚索在锚固段，锚索束必须进行清污、除污处理，必 须包裹钢丝防护套网（孔径5mm ，钢丝直径1mm ，采用非镀锌铁丝制作）。每隔1.0m 设置一个对中支架，使锚索居中；自由段锚索束应涂专用防腐油脂，外套①22mm的 聚乙烯塑料管，套管两端10〜20cm长度范围内用黄油充填，外绕工程胶布固定。张 拉段锚索束应涂防腐剂。
锚索的防锈、防腐处理应满足铁路路基支挡结构设计规范中提出的各项技术要 求。锚头顶面必须与锚索轴线垂直。
安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将 锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控 制在50mm范围内），确保锚固长度。
4.4锚固注浆
将自由段涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚 索的锚固段和张拉段注满，不能留空隙。砂浆经试验比选后确定施工配合比。实际 注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔浆液溢出浓浆作 为注浆结束的标准。
放入锚索束后应及时灌注M35水泥（砂）浆，注浆采用孔底注浆法，中途不得停 浆，注浆压力宜为0.6〜0.8Mpa,砂浆灌注应饱满密实。第一次注浆完毕，水泥砂浆 凝固收缩后，孔应进行补浆，注浆材料宜选用水灰比0.45〜0.5的纯水泥浆。注注 浆浆液应搅拌均匀，随搅随用，并在初凝前用完。
注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，施工过程中，做好注浆记 录。
5框架梁施工
5.1材料要求
砼：框架梁和垫磴采用C30混凝土现浇。
钢筋：1级筋采用HPB235 *6;H级筋采用HRB4 ^20.
HRB335 ©16、HRB335 ©8。
拌和水应符合技术规范的有关要求，不得采用泥浆水、潜沟里的水和其他不符 合要求的水。
5.2架梁开槽
在进行框架梁施工时，土质和软质岩路堑边坡框架梁必须采用人工开槽的方式嵌 入边坡坡面，框架梁一般只露出地面0.1m。硬质岩路堑边坡经参建各方现场确认后， 可减少框架梁嵌入坡面深度，但必须设置浆砌片石找平排水坡，防止坡面排水。
框架梁开槽如有超挖，超挖部分必须采用浆砌片石或混凝土回填。
5.3框架梁施工
框架梁使用C30混凝土现场立模现浇施工。框架梁截面采用0.6m*0.7m （纵梁）、 0.6m*0.5m （横梁）矩形截面。
每隔3〜4个框架在框架中部设一道伸缩缝，缝宽2cm,缝内填塞沥青麻筋。
5.4锚索孔预留
框架梁在节点中心、预埋PVC管，直径由锚索钻孔直径确定。当钢筋与预留位置冲 突时，调整钢筋间距保证锚索预留孔位的准确。
5.5锚具
锚具工作台采用C35混凝土浇筑，与地梁同时浇筑成整体，不能采用预制件。锚 具工作台台面以下3cm处增设一层由6钢筋网（40 x 40cm ）,并设3根由6钢筋垂直 工作面布置加强平台与框架的联结，长10〜30cm。
锚具底座顶面（斜托面）与钻孔轴线应垂直，确保锚索张拉时千斤顶出力与锚索 在同一轴线上。
在锚孔周围钢筋较密集，砼浇注要仔细振捣，保证质量。
5.6锚索张拉及锁定、封锚
锚索张拉须在孔内砂浆及外锚头等达到设计强度后进行。首先通过现场张拉试 验，确定张拉锁定工艺。锚索的张拉及锁定分级进行，严格按照操作规程执行。在 设计张拉完成6〜10d后再进行一次补偿张拉，然后加以锁定。
补偿张拉后，从锚具量起，留出长5〜10cm钢绞线，其余部分截去，须用机械切 割，严禁电弧烧割。最后用水泥净浆注满锚垫板及锚头各部分空隙，然后对锚头采 用C30砼进行封锚，防止锈蚀和兼顾美观。
预应力张拉
采用配套张拉设备，其中，辅助用的垫磴和斜托必须严格控制，按设计及规范要 求施工，垫磴浇筑尺寸不得与设计值偏差1cm ~2cm，其强度必须达到90%以上方可 使用。（如遇垫磴下面悬空，应采用C30片石混凝土浇筑回填或直接用垫磴混凝土 浇筑），斜托必须在其强度达到90%以上方可使用。锚垫板和螺旋筋，必须选用同 锚具配套的产品。待锚索砂浆强度达到70%以上，方可进行预应力张拉。
⑴张拉时，加载速率不宜太快，宜控制在设计预应力值的0.1/min左右，达到 每一级张拉应力的预定值后，应使张拉设备稳定一定时间，在张拉系统出力值不变 时，确信油压表无压力向下漂移后再进行锁定。卸荷速率宜控制在设计预应力值的 0.2/min 左右。
⑵ 锚具回缩等原因造成的预应力损失采用超张拉的方法加以克服，本工程项目 锚索超张拉力为锚索设计拉力值的1.1倍。
锚索张拉应分两次逐级张拉，第一次张拉值应为总张拉力的70%,两次张拉间 隔时间不宜小于3~5天。自由段为土层时，超张拉值宜为15〜25% ；自由段为岩层 时，超张拉值宜为10~15%。按对称张拉原则进行，必须待每根绞线张拉完一级后 10
方可进行下一级的张拉。依次按此进行，直至张拉吨位。每次分级张拉时，除第一 级需稳定10〜15分钟外，其余每一级需要稳定2〜5分钟，并对锚索伸长及受力情 况做好记录，核实伸长与受力值的相符性。张拉时钢绞线受力要均匀。并做好分级 绞线的标记。
⑶在张拉时，应采用张拉系统出力与锚索体伸长值来综合控制锚索应力，当实 际伸长值与理论值差别较大时，应暂停张拉，待查明原因并采用相应措施后方可进 行张拉。
⑷锚索按从下到上的顺序进行张拉、锁定、封锚。
锚索张拉段灌浆
张拉到位后，即锁定。锚索在张拉锁定后即进行张拉段灌浆。灌浆压力不宜于 小于0.6〜0.8MPa ；结束标准，实际耗浆量大于理论耗浆量，回浆比重不小于进浆比 重，且孔内不再耗浆。
对比进、回浆比重，回浆比重达到进浆比重开始计算并浆时间，检查核实耗浆 量，确认灌浆结束前孔内不再耗浆。对于灌浆过程中出现的裂隙漏浆、持续耗浆等 异常情况，采取封堵裂隙、延长并浆时间进行处理，直至符合要求。
锚索在张拉锁定，并完成封孔灌浆后，钢绞线和工作锚进行清洗，将锚索外露钢 绞线预留5cm长度，其余采用手持砂轮切割机切去，严禁电割、氧割，并应留》10cm 以防滑脱。
锚头封堵混凝土浇筑
外锚头保护是锚索施工最后一道工序。
锚索框架梁施工完成后，形成整体受力结构，并且所有检测（包括边坡变形检 测）合格后，垫座混凝土凿毛处理，再切割锚具外超长部分钢绞线，最后用C30砼 封锚保护锚头。
测力计
预应力锚索应设置一定数量的测力计，以掌握锚索应力变化情况，测力计设置数 量不少于该工点锚索孔数的5%，每工点不少于2孔。
6遇到地质缺陷问题的处理
6.1钻孔过程中遇到塌孔、严重失水、漏风等现象，造成钻孔困难时，应认真分 析原因，当确定为地质缺陷时，应先进行围岩钻孔固结灌浆处理，以及加深钻孔， 直至内锚段全部到完整岩体为止，同时锚索长度作相应调整。
6.2锚孔围岩灌浆时，如遇地质条件差，发生严重串孔时，将形成大面积承受灌 浆压力的危险局面，对抗滑、抗倾覆稳定极其不利，优先采用单孔单灌，即灌一孔 再钻相邻孔。若效果仍未达到设计要求，则可采用：
充水平压，将串通的孔逐孔充水，也可阻塞孔将孔内积水低压循环，既 可减少串浆可能，又可将小量串浆立即冲出去，避免在孔内沉淀；
先临时封堵邻孔，待灌浆结束后，再对邻孔进行扫孔，严重串孔时，应会 同监理、设计人员研究，并采取有效的补救措施。
当岩面高低不平，以及破碎极为严重，尤其是各种裂隙交错发育，使边坡 岩体的稳定性大为降低，更为严重的是孔有大量风化岩体的存在，这就需要：
a、撬除孔危岩，
b、将锚墩体积增大一倍，再是张拉吨位适当降低。
7几个异常情况的处理
7.1端头锚索二次进浆管堵塞
对二次进浆管已堵塞的锚索采取补设回浆管、利用原回浆管灌浆，提高压力灌 浆等方式处理。
7.2锚索张拉伸长值超标
出现伸长值异常的原因包括：锚固段裂隙窜浆使张拉段缩短、地质裂隙受压闭 合等。处理方法包括：确认为地质原因造成伸长值异常而保留使用、整束锚索返工 等。
7.3锚索夹片滑动或锁定回缩量超标
出现异常的原因包括：个别批次的锚具夹片加工缺陷、钢绞线被尘粉粘染等， 处理方法包括：卸荷后更换夹片重新张拉、单根钢绞线补偿张拉等 7.4锚索张拉段灌浆异常情况
在灌浆过程经常遇到裂隙漏浆、堵管等异常情况，分别进行了封堵裂隙、延长 并浆时间等处理。
8主要材料及机具设备
8.1钢绞线及锚具
钢绞线规格
根据边坡体的高度和土压力分布情况，采用①15.24mm高强度、低松弛预应力
钢绞线，锚索排间距设置为4m。钢绞线规格如下:
公称
直径
(mm)
强度
级别
MPa
公
称
截
面
积
mm 2
单位
容重
kg/m
极限
张拉
荷载
Pu
(KN)
屈服
张拉
荷载
Py
(KN)
伸
长
率
10h松弛
率
设计荷载作用时
初始负荷
使用状态
预应力
施加过
程中
0.9py
预应力
传递时
0.7pu
0.7
Pu
0.8
Pu
0.6 Pu
0.65
Pu
15.2
1860
139
1.101
259
220
3.5
<
2.5
<
4.5
155.4
168.4
198
181.3

锚具规格
锚具规格
钢绞线规格
锚固能力(KN )

理论破断力
张拉力
超张拉力
15-6
6束
1554
1087. 8
1243. 2

8.2注浆材料
注浆材料主要分为：纯水泥浆和水泥砂浆，水灰比宜为0.4〜0.45根据需要掺入 部分外加剂，灰砂比为1.0 —般注浆体抗压强度不小于30MPa。水泥应该根据具体 情况和设计要求选用，常采用硅酸盐水泥或普通硅酸盐水泥。对永久性锚索，外加 剂中不得含有有害性腐蚀性元素。下表为常用的外加剂类型及掺入量：
类型
名称
最佳掺入量
(% )
说明
早强剂
三乙醇胺
0.05
加速凝结、硬化、提高早期强度
缓凝剂
木质磺酸钙
0.2〜0.5
延缓凝固、增大流动性
膨胀剂
明矾石
10〜15
膨胀量达15%
抗泌剂
纤维素醚
0.2〜0.3
防止泌水，相对于拌和用水的0.5%
减水剂
UNF - 5
0.6
增加强度、减少收缩

8.3机具设备
主要机具设备
序号
设备名称
单位
数量
1
钻机
台
4
2
注浆泵
台
1
3
搅拌机
台
1
4
千斤顶
台
1

钻机
采用1D型钻机。
注浆泵
采用TTB50/3注浆泵，该泵适用于含颗粒＜2mm的浆液输送。其主要技术参数如
下：
型式
单缸单作用柱塞泵
理论排量（L/min）
50
额定压力（MPa）
3
容积效率（%）
90
进浆管径（mm ）
38
排浆管径（mm）
25
浆液配比（kg）
1： 2： 2.5水：灰：砂）
整机质量（kg）
2
外形尺寸长x宽x高）（mm ）
1070 x 5 x 490
动力机功率（KW ）
4

搅拌机
采用TTJ-（ 2〜3 ）液浆搅拌机，其主要技术参数如下:
号^
型式
型
TTJ-2
公积容积（L）
2
搅拌转速（r/min）
35
出直径（mm ）
64
功率（kw ）
1.5
重量（kg）
3
外形尺寸（长x宽X高）（mm ）
850 x 850 x 19

千斤顶
采用 ESYDC15-2 型。
9工程实施步骤及注意事项
预应力锚索框架梁工程较为复杂，该工程更是如此，故合理确定项目的施工顺 序显得尤为重要，为确保施工和运营过程中边坡的稳定，除应采取合理的支挡加固 措施外，还必须采用科学有效的施工方法、工艺及程序，避免施工过程中边坡失稳 破坏，造成重大损失，甚至于留下后患，影响边坡的长期稳定和运行的安全。
⑴充分做好施工前的准备工作，提前修筑、搭建施工临时便道，保证施工队伍 进场能顺利开工。
⑵施工前应先熟悉设计图纸，认真做好各项工程施工组织计划，充分考虑当地 季节性气候对施工工艺的影响，尽量避免安排在雨季施工。
⑶下坡体施工的特殊性、坡体上的锚索孔位是根据相应的肋柱位标高沿15°倾 角投到相应坡体上，由于是自然坡体没有统一的坡率，设计出的锚孔孔位与实际坡 面上的孔位会有偏差，故下坡体锚孔孔位应主要由现场实测定出，这要求测量队伍 需有较高的专业水平。
⑷ 下坡体的施工应严密组织，充分协调与组织好各施工工序的合理进行，要处 理好测孔位、搭设工作架、造孔与浇注肋柱的先后关系，否则会严重影响到后序工 作的进行。
⑸此坡体上部为坡积碎石土、亚粘土（粉质粘土），其抗冲刷能力低，一遇暴 雨极易产生崩塌，一旦崩塌物为较大块石，其巨大的冲击能量势必危及下部构筑物 的安全，须引起高度重视，并在施工前进行有效防护处理。
⑹清方削坡应采用无声膨胀爆破施工以减少对山体的扰动。
10质量保证措施
10.1工序质量控制措施
① 施工操作者必须具有相应的操作技能，操作者必须具有相应工种岗位的实践技 能，必须做到考核合格、持证上岗。
② 施工操作中，坚持“三检”制度，即自检、互检、交接检。
③ 按已明确的质量责任制检查落实操作者的落实情况，各工序实行操作者挂牌制 度，督促操作者提高自我控制施工质量的意识。
10.2成立质量控制小组
成立质量控制小组，负责本工程质量管理工作。建立验收的“一条龙”操作管理 方法，确保施工质量。严格质量保证制度，从管理上确保质量目标的实现。
① 加强技术培训，做到持证上岗，组织施工人员进行业务学习和技术交底，进行 施工技能的培训
② 积极开展质量活动。严格按标准、规范和设计要求组织、指导施工
③ 落实质量责任终身制。实行岗位责任制，使每道工序的质量都有明确的责任人。 逐级考核，做到责任明确任务清楚，定岗定责，做到“一包三保”（即：包任务、保 质量、保安全、保工期）。
④ 加强物资采购管理，对采购的材料先检验后进货，坚决杜绝不合格的材料进入 施工的各个环节。
11安全措施
11.1加强职工的安全思想教育，并经常开展安全培训教育。
11.2进入施工场地必须戴安全帽。不允许穿短裤和拖鞋进入现场。
11.3建立安全制度，并配置安全员。
12环保措施
12.1接受当地环保局建设单位对本工程施工期的环境保护检查工作，监督管理。施 工污染源的排放标准必须符合国家标准。
12.2施工时选用低污染设备，并安装空气污染控制系统、尾气净化装置，在施工现 场配备专用洒水车，对施工现场和运输道路进行洒水降尘。
17
12.3施工机械的废油、废水采取隔油池等有效措施加以处理，不得直接排放。
12.4生活污水采取二级生化或化粪池等措施净化处理。经检验合格后方可排放。
12.5机械设备选择低噪声产品，设备底座设置防震基础，噪音超标的设备一律不用。 对使用的工程机械和运输车辆安装消音器并加强维修保养，降低噪音。机械车输途 经居住场所时减速慢行，不鸣喇叭。
12.6施工营地和施工现场的生活垃圾，集中堆放采用吊装容器装置运至当地环保部 门指定的地点集中处理。
13文明施工
13.1场地布置统一规划，工地现场施工材料堆放整齐，各种物质材料按ISO90族 标准标示正确醒目，机械设备停放有序。
13.2施工现场排水畅通，场地平整洁净。
12.3现场管理责任制，竖标牌公布标示，公开监督。
12.4加强机械、车辆和司机人员的管理，做到遵章行车、安全礼让、不开带病车。
12.5加强文明施工教育，使参与施工的职工遵纪守法，上岗作业着装整齐，佩带标 志，防护到位。所有施工管理人员均挂牌上岗，下岗休班遵守村规民约。
14附图：
质量控制小组网络图

安全管理网络图
