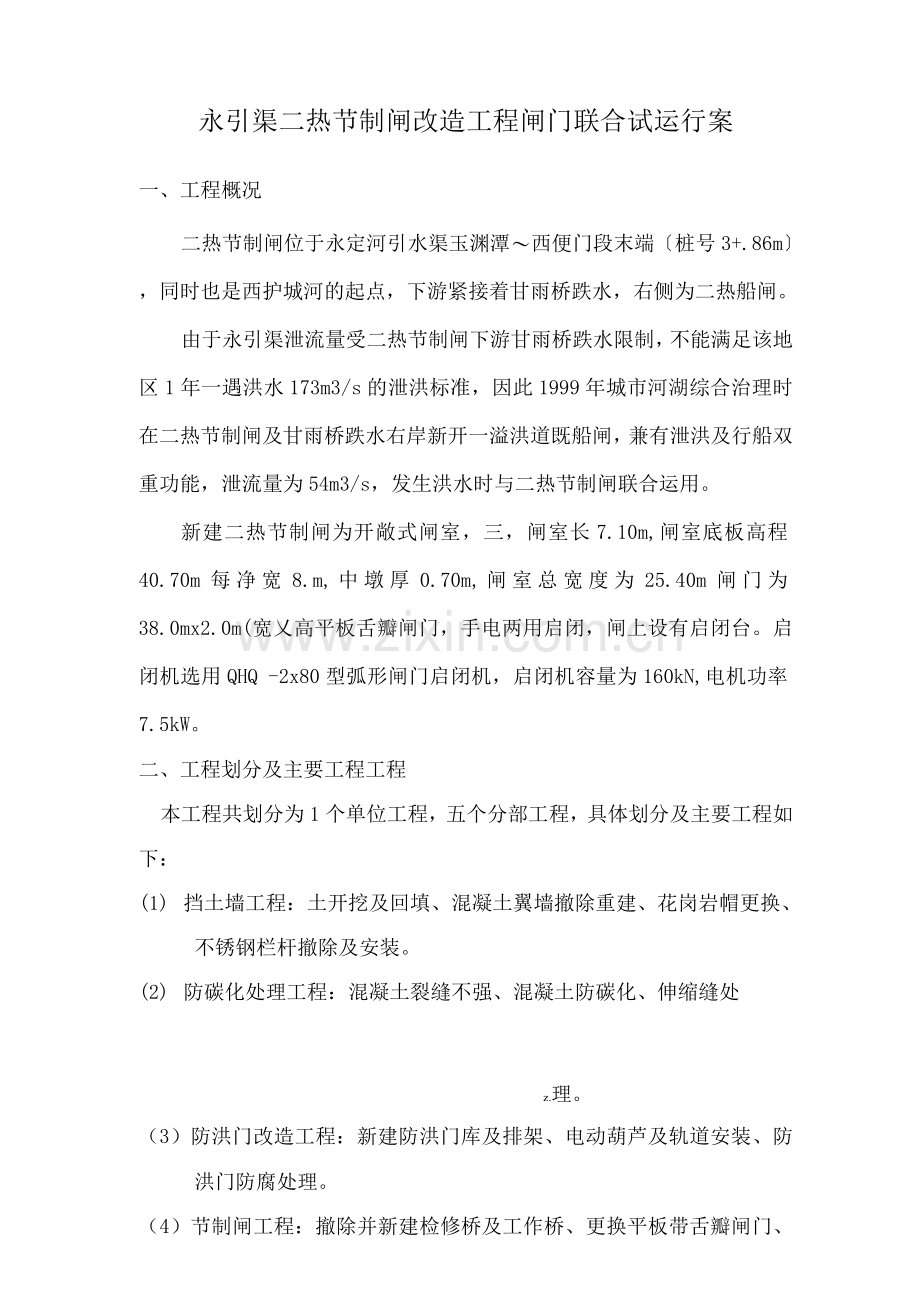

永引渠二热节制闸改造工程闸门联合试运行案
一、工程概况
二热节制闸位于永定河引水渠玉渊潭〜西便门段末端〔桩号3+.86m〕，同时也是西护城河的起点，下游紧接着甘雨桥跌水，右侧为二热船闸。
由于永引渠泄流量受二热节制闸下游甘雨桥跌水限制，不能满足该地区1年一遇洪水173m3/s的泄洪标准，因此1999年城市河湖综合治理时在二热节制闸及甘雨桥跌水右岸新开一溢洪道既船闸，兼有泄洪及行船双重功能，泄流量为54m3/s，发生洪水时与二热节制闸联合运用。
新建二热节制闸为开敞式闸室，三，闸室长7.10m,闸室底板高程40.70m每净宽8.m,中墩厚0.70m,闸室总宽度为25.40m闸门为38.0mx2.0m(宽乂高平板舌瓣闸门，手电两用启闭，闸上设有启闭台。启闭机选用QHQ -2x80型弧形闸门启闭机，启闭机容量为160kN,电机功率7.5kW。
二、工程划分及主要工程工程
本工程共划分为1个单位工程，五个分部工程，具体划分及主要工程如下：
(1) 挡土墙工程：土开挖及回填、混凝土翼墙撤除重建、花岗岩帽更换、不锈钢栏杆撤除及安装。
(2) 防碳化处理工程：混凝土裂缝不强、混凝土防碳化、伸缩缝处
z.理。
（3）防洪门改造工程：新建防洪门库及排架、电动葫芦及轨道安装、防洪门防腐处理。
（4）节制闸工程：撤除并新建检修桥及工作桥、更换平板带舌瓣闸门、更换固定式弧门启闭机、新建膜构造。

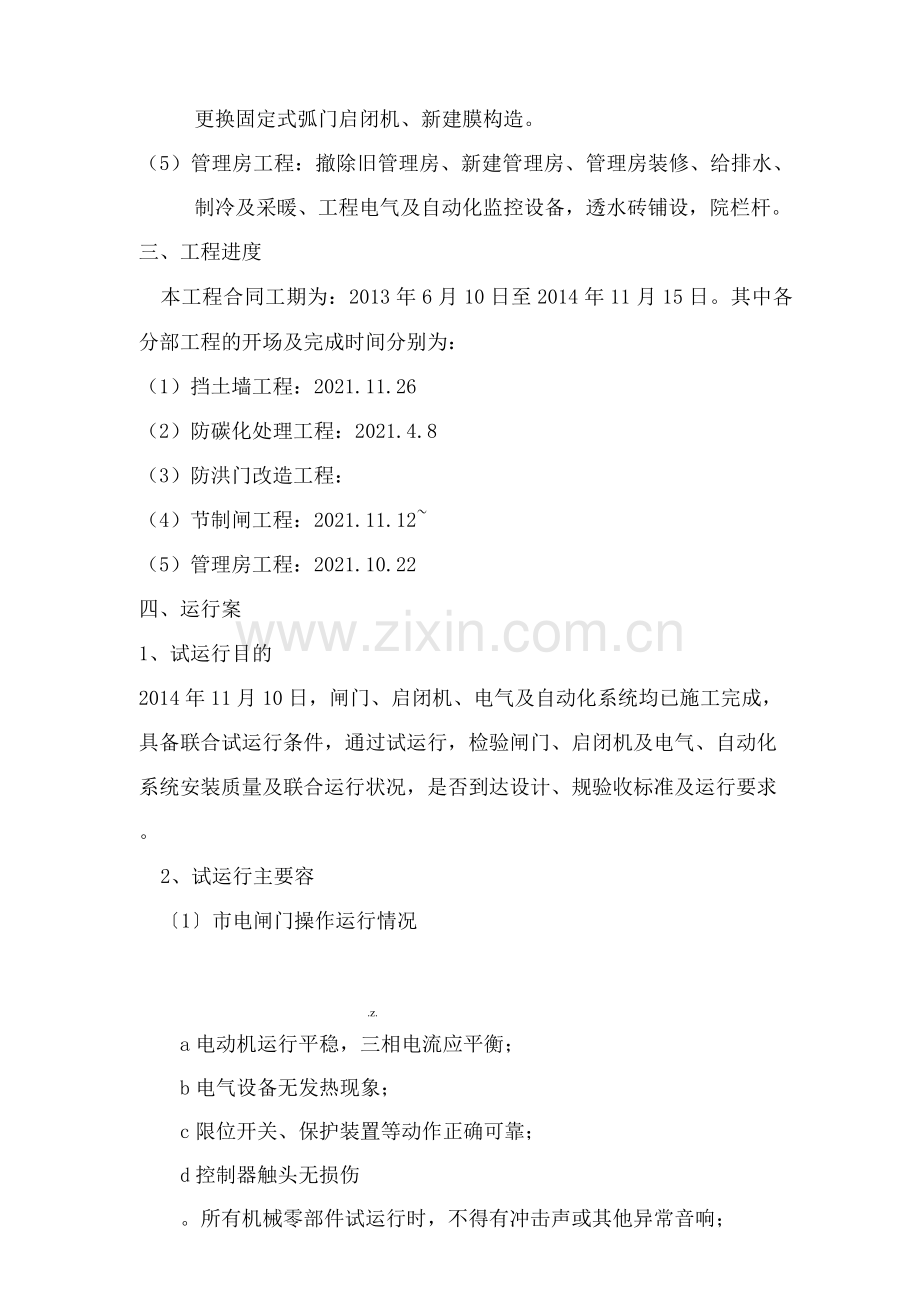

（5）管理房工程：撤除旧管理房、新建管理房、管理房装修、给排水、制冷及采暖、工程电气及自动化监控设备，透水砖铺设，院栏杆。
三、工程进度
本工程合同工期为：2013年6月10日至2014年11月15日。其中各分部工程的开场及完成时间分别为：
（1）挡土墙工程：2021.11.26
（2）防碳化处理工程：2021.4.8
（3）防洪门改造工程：
（4）节制闸工程：2021.11.12~
（5）管理房工程：2021.10.22
四、运行案
1、试运行目的
2014年11月10日，闸门、启闭机、电气及自动化系统均已施工完成，具备联合试运行条件，通过试运行，检验闸门、启闭机及电气、自动化系统安装质量及联合运行状况，是否到达设计、规验收标准及运行要求。
2、试运行主要容
〔1〕市电闸门操作运行情况
.z.
a电动机运行平稳，三相电流应平衡；
b电气设备无发热现象；
c限位开关、保护装置等动作正确可靠；
d控制器触头无损伤
。所有机械零部件试运行时，不得有冲击声或其他异常音响；
f运行时，制动闸瓦应脱离制动轮，无摩擦；
g钢丝绳在任状态下均不得与其他部件碰刮；
h高度指示器对位应准确；
i1.25倍额定负荷载时，电气、机械局部运转正常，制动器能制止
1.25倍额定负荷的升降，动作平稳、可靠；
j闸门无水压及有水压全行程启闭时，电气、机械局部运转正常，制动器动作平稳、可靠，保护装置准确可靠。
〔2〕发电车带闸门启闭机运行情况
发电机输出电压平稳，能够供应闸门正常启闭。
〔3〕市电、发电车自动切换
市电与发电机车间能够连贯的自动切换。
〔4〕自动化控制系统
自动化控制系统显示、操作正常。
〔5〕叠梁、防洪门库启闭设备运行情况
a叠梁能够顺畅的放入检修门槽，止水情况良好；
b防洪门启闭设备能将防洪门顺畅的放入防洪门槽及防洪门库。
〔6〕人工摇闸运行状况
a人工模式能够顺畅平安切换；
b抱闸系统运转正常；
z.
c摇把长短适宜，摇闸过程中无异常卡阻。
3、试运行及检验法
〔1〕试运行准备
1〕检查并去除门槽、门槛等处可能存在的漂浮物及开闸放水时的漂浮物；
2〕按无水时门系试转工程，检验启闭机的电气及机械部件，均应符合负荷工作标准，制动器的松紧度是否已经调整。钢丝绳的固定螺栓是否已经牢靠，起吊的钢丝绳是否有弯曲和是否等长，齿轮箱是否已经加注润滑油。；
3〕检查闸门的主轮转动是否灵活，检查闸门的底、侧水封的松紧度是否合理，检查水封是否有漏光等现象；
4〕检查钢丝绳的固定情况，以及高度指示器的对位情况，并做必要的紧固和调整；
5〕启闭机的手动和电动局部是否脱开，手摇机构是否具备使用，摇把能否使用。
〔2〕试验法
试运行时，安排3人分别观察监控室显示屏、工作桥现地控制柜2及检修桥现地控制柜1处开度尺数据，并进展核对，闸门自动监控与现地值误差小于2cm。
按顺序分别进展三闸门的运行，运行时将浮箱叠梁放入检修门槽，将现地柜2处的转换旋钮分别调至现地1、现地2及远。
1) 现地控制柜1
a现地柜1人员操作闸门上升，闸门升至任意高度停顿，监控室显示数据、现地柜1与现地柜2数据是否一致。
z.
b继续提升闸门，闸门升至上限位〔4m〕后自动停顿，监控室显示数据、现地柜1与现地柜2数据是否一致。
c闸门下降，至零限位后自动停顿，监控室显示数据、现地柜1与现地柜2数据是否一致。
d继续下降闸门，至下限位〔-0.55n〕后自动停顿，监控室显示数据、现地柜1与现地柜2数据是否一致。
e闸门升至零限位，进展下一闸门操作。
f操作过程中，记录闸门的开度、左、右荷载及升降时间等数据，并形成记录。
2) 现地控制柜2
现地柜2出操作同现地柜1。
3) 远程控制
a远程控制由监控室计算机进展控制。
b远程控制除进展上述操作外，还应进展闸门开度预设的操作，在计算机上输入任意开度，闸门自动到位。
c检查急停按钮是否操作正常。
4) 发电机运行
a由电工操作关掉箱变电源，市电断开。
b手动操作启动发电机，发电机经启动、预热约1分钟，发电机
显示运作正常后，翻开发电机电源，配电柜自动转换为发电机供电。
c当电工操作翻开箱变电源，市电连接。
d此时仍由发电机供电，关闭发电机，配电柜自动转换为市电供电。
5) 启闭机手摇操作
z.
a启闭机手摇操作需由三人进展操作。
b将电动与手动切换装置推入，切至手动状态。
c 一人提起启闭机抱闸，一人用摇把提闸，另一人记录提闸时间及开度。
6）防洪闸门操作
a闸门操作前，工人将防洪门库盖板掀开。船闸厂家操作人员将下游船闸关闭。
b防洪闸门操作人员提升防洪闸门至上限位后自动停顿，操作闸门向右侧移动，至右限位自动停顿，闸门下落至门库，下落过程顺畅。
c将防洪闸门提起至上限位自动停顿，操作闸门向左侧移动，至左限位自动停顿，闸门落入门槽。
d开启船闸，检查防洪门止水。
闸门动作过程中，出现任异常情况〔如：左右荷载偏差过大、闸门无法自动停顿等〕必须马上急停操作，并通知相关单位技术人员进展故障排查，故障恢复后才可进展下一步工作。
五、参加试运行单位
1）建立单位：市城市河湖管理处
2）运行单位：市城市河湖管理处第二管理所
3）设计单位：市水利规划设计研究院
4）监理单位：市润安工程咨询监理公司
5）总包单位：翔鲲水务建立**
6）设备厂家：
黄骅市五一机械**通成达水务**通州分公司
z.
万德瑞博自动化系统工程**威格玛电气安装工程**
翔鲲水务建立**
第五工程经理部
2021年12月11日
