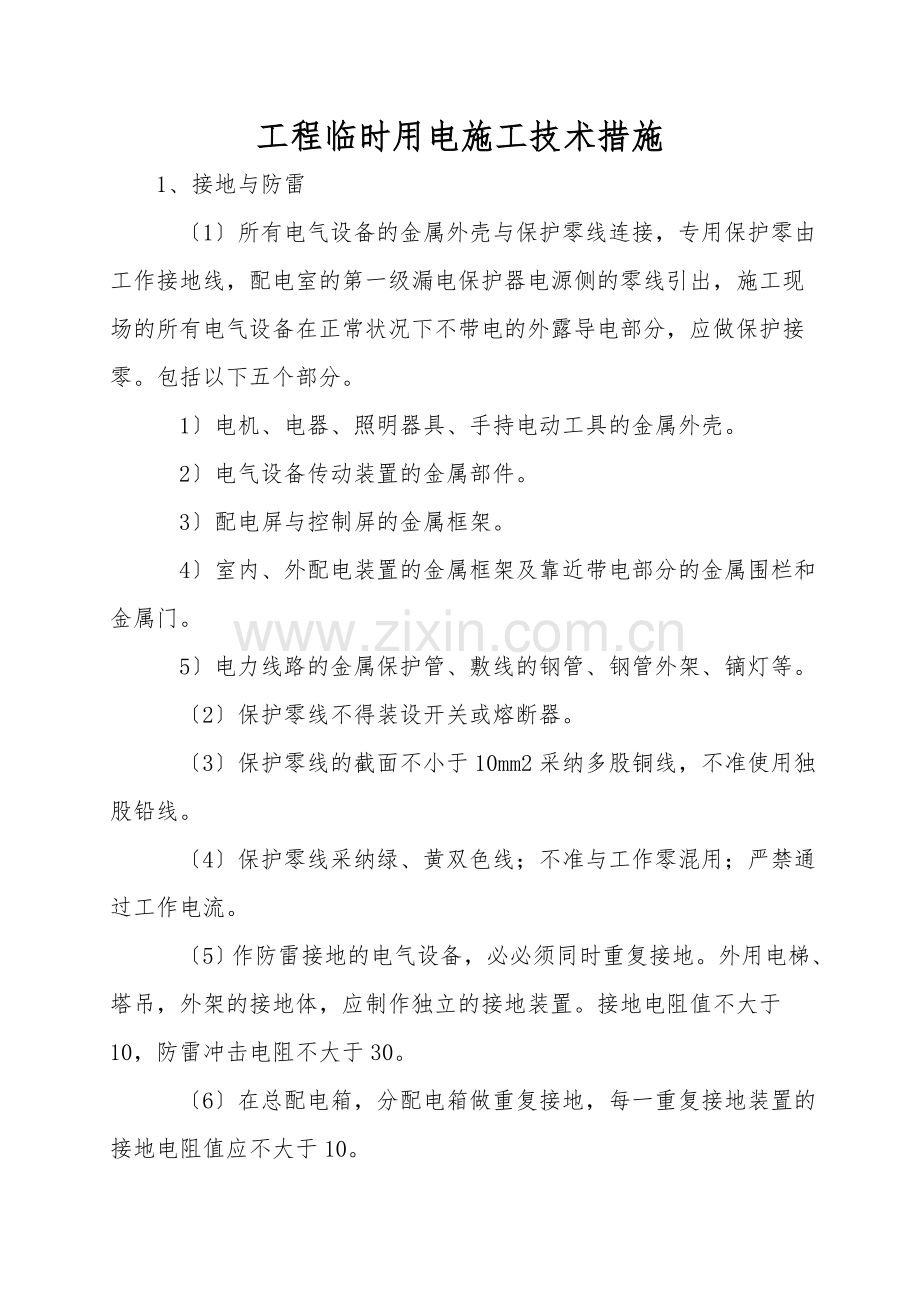

工程临时用电施工技术措施
　1、接地与防雷
　　〔1〕所有电气设备的金属外壳与保护零线连接，专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出，施工现场的所有电气设备在正常状况下不带电的外露导电部分，应做保护接零。包括以下五个部分。
　　1〕电机、电器、照明器具、手持电动工具的金属外壳。
　　2〕电气设备传动装置的金属部件。
　　3〕配电屏与控制屏的金属框架。
　　4〕室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
　　5〕电力线路的金属保护管、敷线的钢管、钢管外架、镝灯等。
　　〔2〕保护零线不得装设开关或熔断器。
　　〔3〕保护零线的截面不小于10mm2采纳多股铜线，不准使用独股铅线。
　　〔4〕保护零线采纳绿、黄双色线；不准与工作零混用；严禁通过工作电流。
　　〔5〕作防雷接地的电气设备，必必须同时重复接地。外用电梯、塔吊，外架的接地体，应制作独立的接地装置。接地电阻值不大于10，防雷冲击电阻不大于30。
　　〔6〕在总配电箱，分配电箱做重复接地，每一重复接地装置的接地电阻值应不大于10。
　　2、电气设备设置与安装
　　〔1〕配电系统设置室外防水总配电箱，分配电箱和开关箱及流动电箱，开关箱与分配电箱的距离不超过40m，开关箱至用电设备的距离不超过3-5m。
　　〔2〕照明线路设在各线配电箱的右侧，动力开关上侧引入，照明线路不得和动力线路混合使用空开。
　　〔3〕配电箱、开关箱中导线的进出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
　　〔4〕配电箱、开关箱应装设在干燥、通气及常温场所，不得装设在易受外来固体撞击、液体浸溅及热源烘烤的场所，四周不得堆放有碍操作，修理的物品。
　　〔5〕配电箱、开关箱应装设端正、牢固、移动式的箱体应装设在牢固的支架上，固定式配电箱、开关箱的下皮与地面垂直距离应大于1.3m，小于1.5m，移动式的下皮与地面的垂直距离为0.6-1.5m。箱体采纳铁板制作，铁板厚度大于1.5mm。
　　〔6〕配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
　　〔7〕配电箱、开关箱内的连接线应采纳绝缘导线、导线的型号及截面应严格执行电组织制定的截面，导线接头不得松动，不得有处露带电部分。
　　〔8〕导线剥削处不应伤线芯和过长，导线压头牢固可靠，多股导线不应盘圈压接，应加装压线端子。
　　〔9〕各种设施、灯具的相线必必须经开关控制不得将相线直接引入灯具。
　　〔10〕工棚照明灯具优先拉线开关，拉线开关距地面高度2-3 m，与门口的水平距离为15 -20cm，拉线出口向下。严禁将插座与搬把开关靠近装设，严禁在床头上装设开关。
