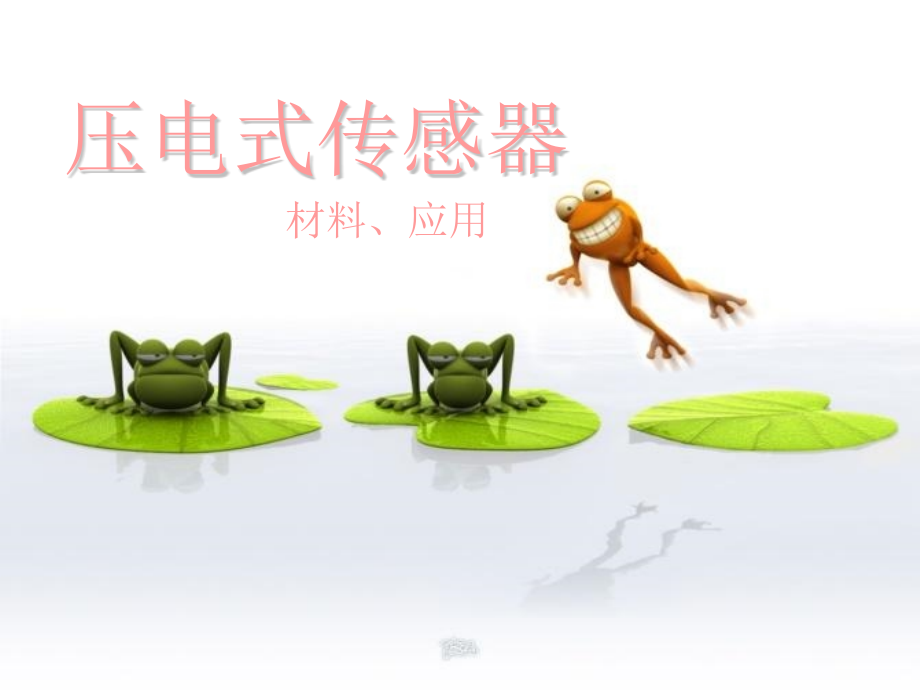

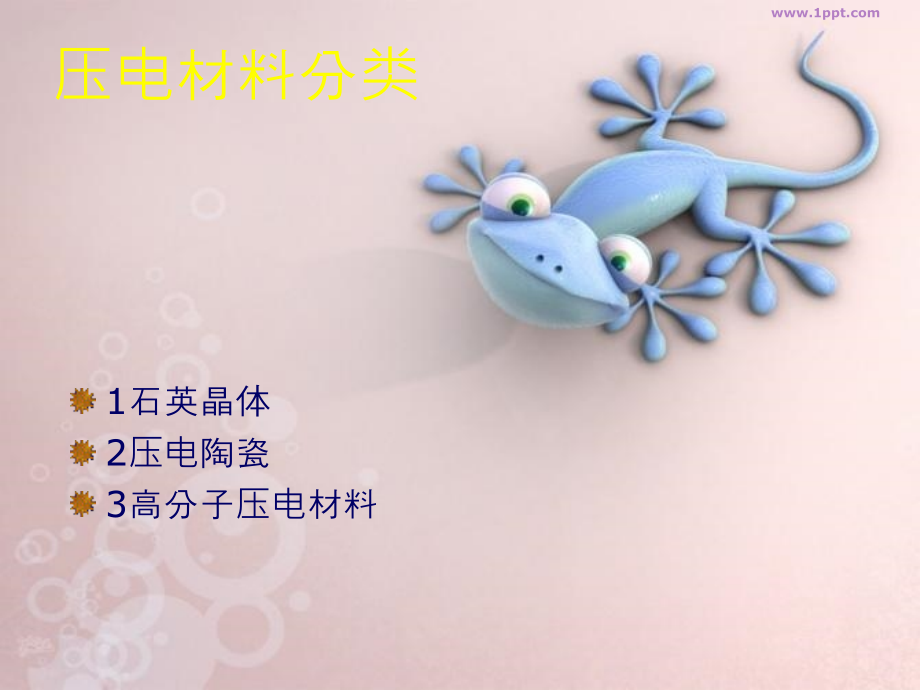

Click to edit Master title,Click to edit Master text,Second level,Third level,Fourth level,Fifth level,#,Click to edit Master title,Click to edit Master text,Second level,Third level,Fourth level,Fifth level,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,压电式传感器,材料、应用,压电材料分类,1,石英晶体,2,压电陶瓷,3,高分子压电材料,1.,石英晶体,无色透明的石英称为水晶，紫色水晶俗称紫晶，烟黄色、烟褐色至近黑色的俗称茶晶、烟晶或,墨晶,，玫瑰红色的俗称,芙蓉石,；呈肾状、钟乳状的隐晶质石英称石髓，具不同颜色,同心,条带构造的晶腺叫玛瑙,石英特点,是一种性能良好的压电晶体，它的突出优点是性能非常稳定，在受到压力作用时会在两端面间出现电压的晶体材料,具有很大的机械强度和稳定的机械强度，结缘性能好、动态响应快、线性范围宽、迟滞小的特点。,石英晶体的应用,用于制造选择和控制频率的电子元器件，广泛应用于电子信息产业各领域，如彩电、空调、电脑、,DVD,、无电线通讯等，尤其在高性能电子设备及数字化设备中应用日益扩大。,2.,压电陶瓷,压电陶瓷是指用必要成份的原料进行混合、成型、高温烧结，由粉粒之间的固相反应和烧结过程而获得的微细晶粒无规则集合而成的多晶体。,优点和缺点,压电性强、介电常数高、可以加工成任意形状,机械品质因子较低、电损耗较大、稳定性差，因而适合于大功率换能器和宽带滤波器等应用，但对高频、高稳定应用不理想。,应用,压电点火器,、移动,X,光电源、炮弹引爆装置。,电子打火机,例子,当你在点燃煤气灶或热水器时,就有一种压电陶瓷已悄悄地为你服务了一次。,生产厂家在这类压电点火装置内，藏着一块压电陶瓷，当用户按下点火装置的弹簧时，传动装置就把压力施加在压电陶瓷上，使它产生很高的电压,进而将电能引向燃气的出口放电。于是，燃气就被电火花点燃了。压电陶瓷的这种功能就叫做压电效应。,3.,高分子压电材料,某些合成高分子聚合物薄膜经延展拉伸和电场极化后，具有一定的压电性能，这类薄膜称为高分子压电薄膜。,这类材料及其材质柔韧，低密度，低阻抗和高压电电压常数,(g),等优点为世人瞩目，且发展十分迅速，现在水声超声测量，压力传感，引燃引爆等方面获得应用。,还有一类是复合压电材料，这类材料是在有机聚合物基底材料中嵌入片状、棒状、杆状、或粉末状压电材料构成的。至今已在水声、电声、超声、医学等领域得到广泛的应用。如果它制成水声换能器，不仅具有高的静水压响应速率，而且耐冲击，不易受损且可用与不同的深度。,压电传感器的应用,1.,压电式压力传感器,2.,压电式加速度传感器,1.,压电式压力传感器,压电式压力传感器是利用压电材料所具有的压电效应所制成的。由于压电材料的电荷量是一定的，所以在连接时要特别注意，避免漏电。,优点和缺点,压电式压力传感器的优点是具有自生信号，输出信号大，较高的频率响应，体积小，结构坚固。,其缺点是只能用于动能测量。需要特殊电缆，在受到突然振动或过大压力时，自我恢复较慢。,2.,压电式加速度传感器,压电元件一般由两块压电晶片组成。在压电晶片的两个表面上镀有电极，并引出引线。在压电晶片上放置一个质量块，质量块一般采用比较大的金属钨或高比重的合金制成。然后用一硬弹簧或螺栓，螺帽对质量块预加载荷，整个组件装在一个原基座的金属壳体中。,应用领域,如手提电脑的硬盘抗摔保护，目前用的数码相机和摄像机里，也有加速度传感器，用来检测拍摄时候的手部的振动，并根据这些振动，自动调节相机的聚焦。压电加速度传感器还应用于汽车安全气囊、防抱死系统、牵引控制系统等安全性能方面。,请一位幸运观众回答问题,1.,压电材料有哪些？,2.,压电材料有哪两种应用？,The and,
