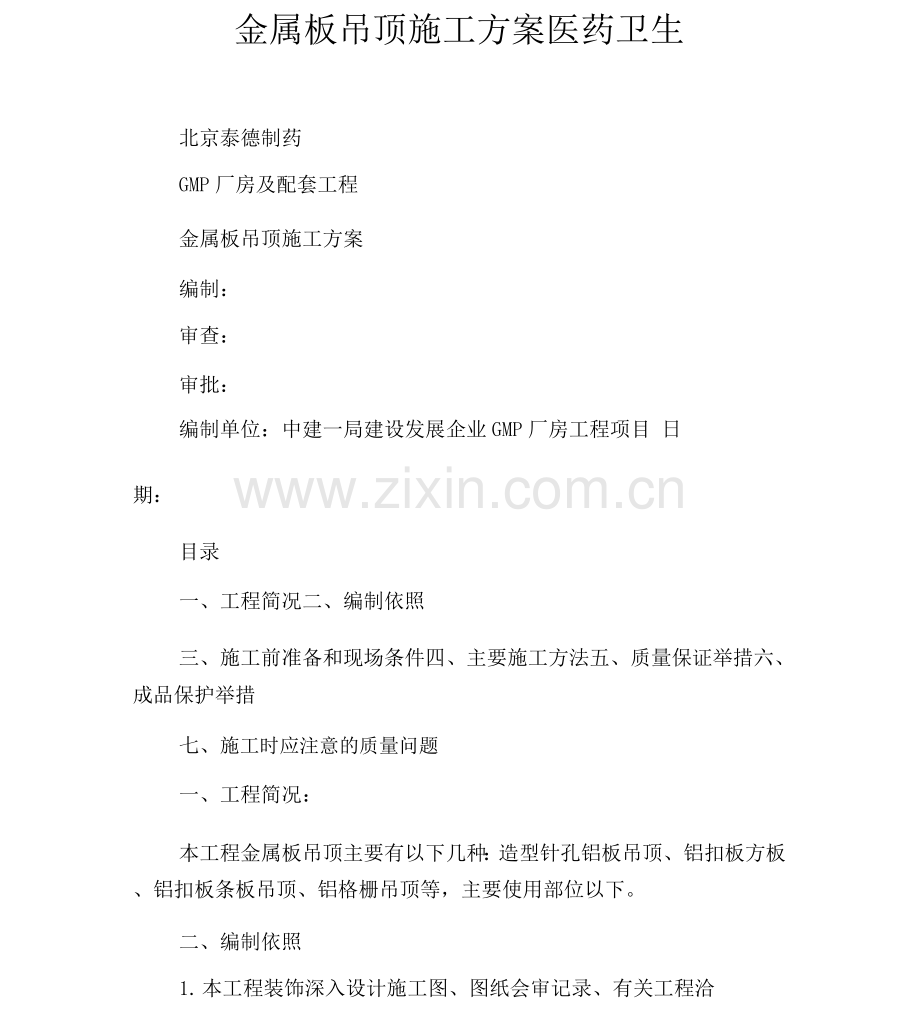

金属板吊顶施工方案医药卫生
北京泰德制药
GMP厂房及配套工程
金属板吊顶施工方案
编制：
审查：
审批：
编制单位：中建一局建设发展企业GMP厂房工程项目 日
期：
目录
一、工程简况二、编制依照
三、施工前准备和现场条件四、主要施工方法五、质量保证举措六、成品保护举措
七、施工时应注意的质量问题
一、工程简况：
本工程金属板吊顶主要有以下几种：造型针孔铝板吊顶、铝扣板方板、铝扣板条板吊顶、铝格栅吊顶等，主要使用部位以下。
二、编制依照
1. 本工程装饰深入设计施工图、图纸会审记录、有关工程洽

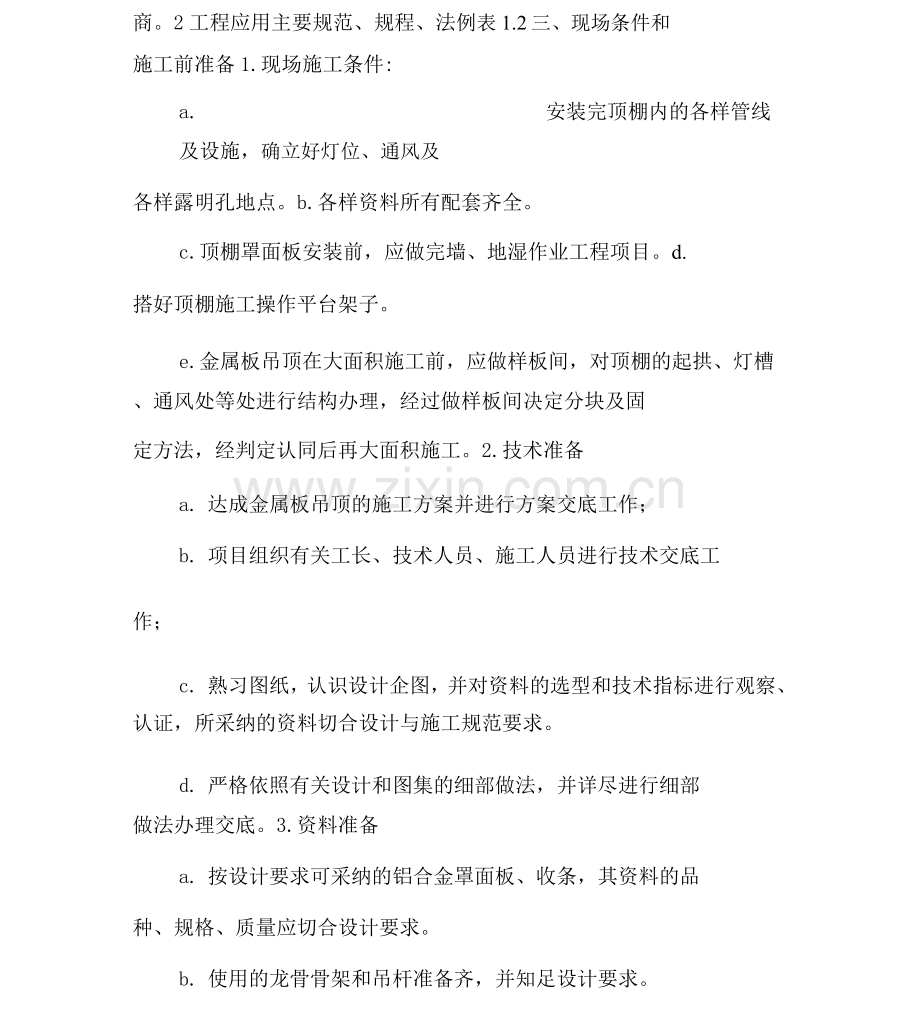

商。2工程应用主要规范、规程、法例表1.2三、现场条件和
施工前准备1.现场施工条件:
a. 安装完顶棚内的各样管线及设施，确立好灯位、通风及
各样露明孔地点。b.各样资料所有配套齐全。
c.顶棚罩面板安装前，应做完墙、地湿作业工程项目。d.
搭好顶棚施工操作平台架子。
e.金属板吊顶在大面积施工前，应做样板间，对顶棚的起拱、灯槽、通风处等处进行结构办理，经过做样板间决定分块及固
定方法，经判定认同后再大面积施工。2.技术准备
a. 达成金属板吊顶的施工方案并进行方案交底工作；
b. 项目组织有关工长、技术人员、施工人员进行技术交底工
作；
c. 熟习图纸，认识设计企图，并对资料的选型和技术指标进行观察、认证，所采纳的资料切合设计与施工规范要求。
d. 严格依照有关设计和图集的细部做法，并详尽进行细部
做法办理交底。3.资料准备
a. 按设计要求可采纳的铝合金罩面板、收条，其资料的品
种、规格、质量应切合设计要求。
b. 使用的龙骨骨架和吊杆准备齐，并知足设计要求。
c. 轻钢龙骨分为U38主龙骨、三角次龙骨、边龙骨宽25mm ；配件有吊件、连结件、挂插件等材质一定切合设计要求。
d. 零配件：吊杆、花篮螺丝、射钉、自攻螺丝等。4主要机
具准备：
主要机具为电锯、无齿锯、手锯、手枪钻、螺丝刀、方尺、钢尺、钢水平尺。等。
四、主要施工方法
一铝扣板条板、方板安装施工1.工艺流程：
2. 技术举措：
(1) 弹线：依据楼层标高50水平控制线，依照设计标高，沿墙顶周围，弹出顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档地点线。(2)安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨地点线后，确立吊杆下端头的标高，安装早先加工好的吊筋，吊筋安装用e8膨胀螺钉固定在顶棚上。吊筋采纳e6圆钢，吊筋间距控制在12mm-24mm范围内。或许采纳简略伸缩吊杆，
这类吊杆为两根©6圆钢，并用弹簧钢片连起来，顶端相同用L30*3角钢与钢筋焊接后用©8的膨胀螺栓固定在结构上。以下图：
(3)安装主龙骨：主龙骨采纳配套镀锌钢卡齿龙骨，间距控制在12 mm -24mm 范围内，主假如依据条板的宽度和板面的厚度进行。关于较薄的铝合金条形板，主龙骨间距应控制在
1.2米之内。安装时采纳与主龙骨配套的悬挂件与吊筋连结。主龙骨具墙面边沿不得大于3mm。
(4)安装边龙骨：按装置后的天花净高要乞降标高控制线，
在墙周围预埋防腐木楔并用水泥钉固定25*25烤漆龙骨，水泥钉间距不大于 3 mm ；或许采纳射钉固定，此间距不得大于
3mm 。要求边龙骨安装前墙面抹灰、刮腻子找平后进行。
(5 )安装次龙骨：依据铝板条板的规格尺寸(3 x 60 x6mm等)，安装三角次龙骨，三角龙骨直接悬挂在主龙骨上。当
次龙骨长度需多根持续接长时，可用次龙骨连结件。在连结次龙骨时，将相对端头相连结，并先拉线控制纵横标高调直后固定。
次龙骨安装间距依据条板宽度的要求(如板宽为3mm ，次龙
骨间
距为 3mm )。
(6) 安装铝扣板：顶棚铝扣板条板规格为3 x 60 x 6 mm，铝扣板条板安装时在装置面积的中间地点垂直三角龙骨拉同一
条基准线，对齐基准线后向两边安装。铝板条板安装是直接卡在三角龙骨上，便于安装、拆卸。禁止野蛮装卸，一定顺着翻边部位
次序轻压，将条板两边完整卡进龙骨后，再推紧。安装详图以下：
(7) 清理：铝扣板条板安装完后，需用布把板面所有擦试洁净，不得有污物及手印等。
二、铝格栅吊顶1工艺流程：
2.技术举措：
(1)弹线：依据楼层标高水平线，依据设计标高，沿墙上
周围，弹出顶棚标高水平控制线和龙骨分档控制线。并注意能否与水电的标高相矛盾，若有相矛盾的
地方实时解决。
(2) 安装吊筋(铁线)：在弹好顶棚标高水平线后，确立吊杆下端头的标高，将吊杆的上部与预埋钢筋焊接或许用角钢一边
打孔用膨胀螺栓固定到结构顶板内，一边与吊杆①10镀锌钢丝
焊接坚固，吊好铁线后，将铁线穿入调理弹簧片内，弹簧片要求为镀锌的。吊杆的纵横间距12mm左右。
(3) 棚内管线部署、校订、刷漆：将天棚内水电管道安装校订后，在结构顶棚及管道上涂刷1-2遍黑色涂料。
(4) 预装格栅：将规格的格栅天花(1*1 )条在地下先分开，依照其规格进行预装成组，注意地面要平坦、洁净，检查
搁栅的拼接平坦度和接坚固。(5)吊装格栅：将预装好的每组格栅天花，装在直径①4mm镀锌铁线吊钩上，将吊钩一端穿
进主骨孔内，一端固定在弹簧片上。每组搁栅经过专用连结件将每一根搁栅条连起来。
(6) 调平：将整栅天花连结后，在搁栅的底部依照墙面上的控制线拉线调直，并经过调理弹簧片调整至要求水平即可。
(7) 安装边龙骨：依照吊顶标高线在墙周围预埋防腐木楔
并用水泥钉固定25*25边龙骨，固定间距不大于4mm ，边龙骨阴阳角交接处拼角成45°，要求边龙骨要固定坚固、平坦。五、
质量标准:
一铝扣板条板、方板安装施工
1. 铝合金装饰吊顶板工程所用资料的品种、规格颜色以及基层结构、固定方法等应切合设计要求。
2. 铝合金装饰吊顶板与龙骨的连策应密切，表面应平坦，不得有污染、折裂、缺棱掉角、锤伤、划痕等缺点。
3. 灯饰、通风、检查孔等，应与吊顶协分配合，除设计上充足注意，施工时也应注意其收的质量要求。关于大型的灯饰微风篦子的悬吊系统，应与轻质铝合金吊顶系统分开。
