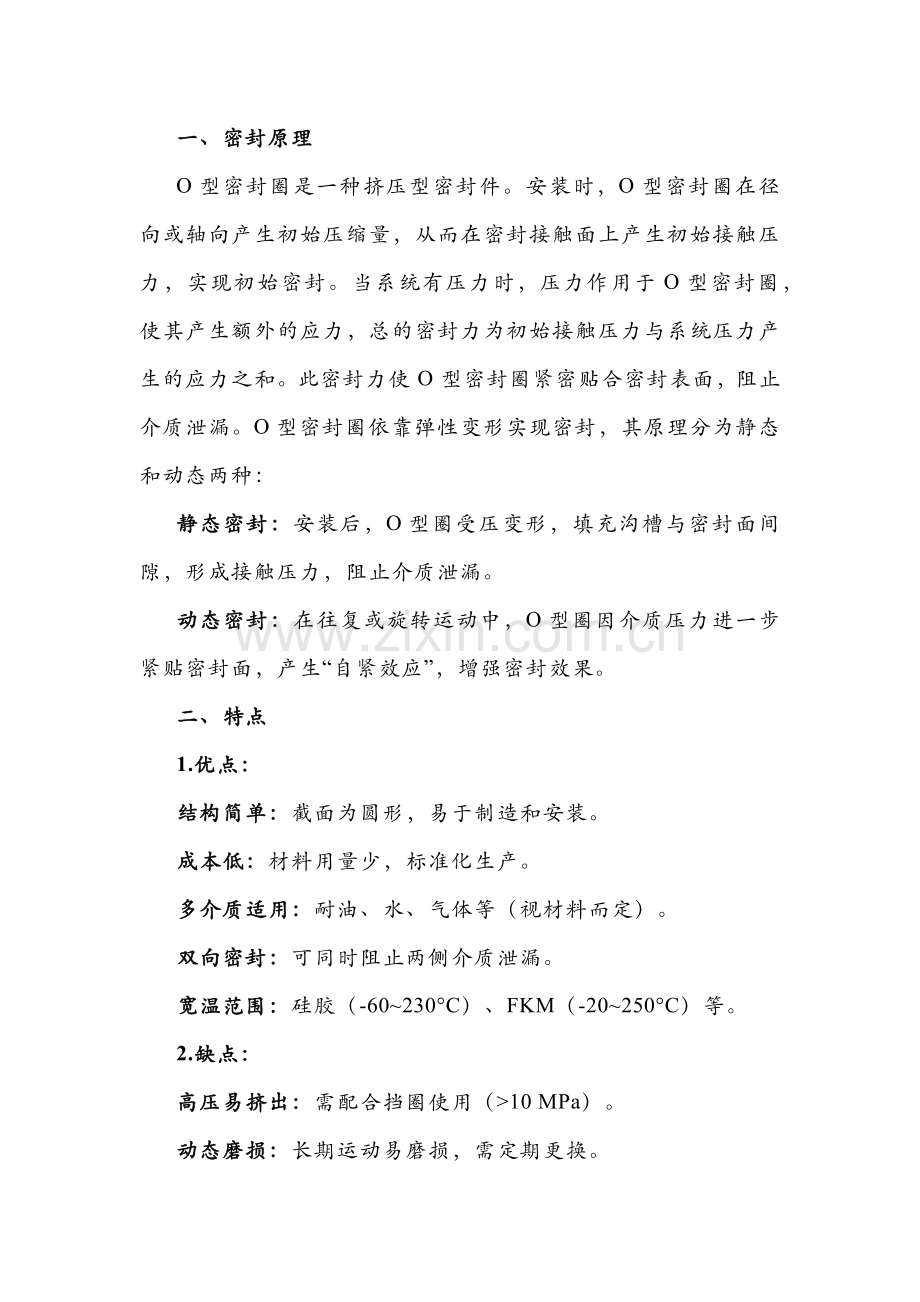

一、密封原理
O 型密封圈是一种挤压型密封件。安装时，O 型密封圈在径向或轴向产生初始压缩量，从而在密封接触面上产生初始接触压力，实现初始密封。当系统有压力时，压力作用于 O 型密封圈，使其产生额外的应力，总的密封力为初始接触压力与系统压力产生的应力之和。此密封力使 O 型密封圈紧密贴合密封表面，阻止介质泄漏。O型密封圈依靠弹性变形实现密封，其原理分为静态和动态两种：
静态密封：安装后，O型圈受压变形，填充沟槽与密封面间隙，形成接触压力，阻止介质泄漏。
动态密封：在往复或旋转运动中，O型圈因介质压力进一步紧贴密封面，产生“自紧效应”，增强密封效果。
二、特点
1.优点：
结构简单：截面为圆形，易于制造和安装。
成本低：材料用量少，标准化生产。
多介质适用：耐油、水、气体等（视材料而定）。
双向密封：可同时阻止两侧介质泄漏。
宽温范围：硅胶（-60~230°C）、FKM（-20~250°C）等。
2.缺点：
高压易挤出：需配合挡圈使用（>10 MPa）。
动态磨损：长期运动易磨损，需定期更换。
永久变形：高温或过度压缩后可能失效。
三、应用领域
静态密封：法兰、端盖、管道接头（如液压油箱盖）。
动态密封：液压缸活塞杆、气动阀芯、汽车减震器。
行业案例：
航空航天：燃料系统密封（FKM材料耐高温燃油）。
医疗设备：消毒器械（硅胶耐高温高压灭菌）。
家电：咖啡机水泵（NBR耐热水）。
四、设计计算
沟槽设计（以GB/T 3452.3为例）：
宽度：W=1.3×d₀（d₀为线径）。
深度：H=d₀×(1−压缩率)，压缩率通常取15%-25%。
圆角半径：0.1-0.2 mm防止安装损伤。
压缩率计算：
压缩率=（d₀−h）/d₀×100%
（h为沟槽深度，静态密封推荐15%-30%，动态密封10%-20%）。
拉伸量控制：
内径拉伸：
拉伸率=(Dg-Di)/Di×100%（Dg为沟槽内径，Di为O圈内径），建议<5%以防截面减小。
场景
压缩率范围
备注
静密封
18%~22%
高可靠性（如核电站）
往复密封
8%~12%
配合润滑剂降低摩擦
旋转密封
5%~8%
需热膨胀补偿设计
防挤出分析：‌
‌挡圈选型公式‌：间隙≤P×d0/2×材料硬度（Shore A）
挤出间隙校核：
根据压力和材料硬度选择最大允许间隙（例：70 Shore A的NBR在10 MPa下，间隙≤0.15 mm）。
五、选型要点
1.工况参数：
压力：低压（<5 MPa）直接使用，高压需加挡圈（如聚四氟乙烯挡圈）。
温度：EPDM耐120°C蒸汽，FKM耐250°C机油。
介质：NBR耐矿物油，FFKM耐强酸（如氢氟酸）。
2.材料选择：
NBR（丁腈橡胶）：成本低，耐油，适用-40~120°C。
FKM（氟橡胶）：耐高温/腐蚀，用于汽车燃油系统。
Silicone（硅胶）：食品级，耐高温但耐磨性差。
3.尺寸标准：
美标AS568：常用系列如-001（1.78mm线径）至-425。
选型工具：依据轴径/孔径查手册，例如内径25mm、线径2.65mm对应AS568-010。
六、失效预防
安装损伤：使用专用工具（如锥形导向套）避免划伤。
老化更换：定期检查硬度变化（邵氏硬度增加15°以上需更换）。
润滑优化：动态密封涂抹硅脂，减少摩擦热。
七、示例计算
场景：设计液压缸活塞密封（压力20 MPa，轴径50mm，行程速度0.5m/s）。
选材：FKM（耐高压油，耐温150°C）。
尺寸：按AS568选内径44.5mm（-214），线径3.53mm。
沟槽：宽4.6mm（1.3×3.53），深2.8mm（压缩率20%）。
挡圈：添加两道0.5mm厚聚酰亚胺挡圈。
验证挤出间隙：查表得允许间隙0.08mm，实际加工公差控制±0.02mm。
通过系统化设计，可确保O型圈在复杂工况下的可靠密封，同时平衡寿命与成本。
