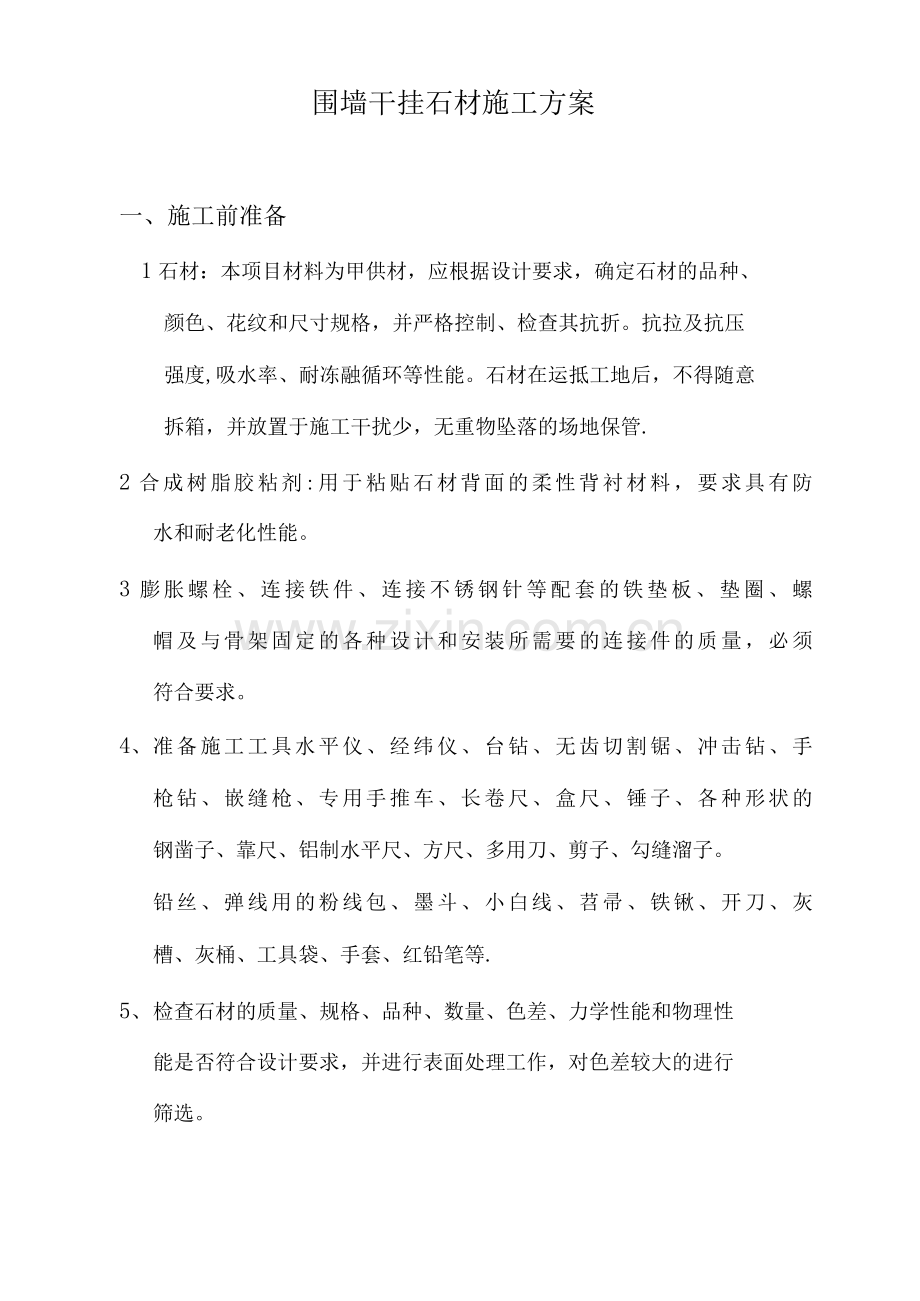

围墙干挂石材施工方案
一、施工前准备
1石材：本项目材料为甲供材，应根据设计要求，确定石材的品种、
颜色、花纹和尺寸规格，并严格控制、检查其抗折。抗拉及抗压
强度,吸水率、耐冻融循环等性能。石材在运抵工地后，不得随意
拆箱，并放置于施工干扰少，无重物坠落的场地保管.
2合成树脂胶粘剂:用于粘贴石材背面的柔性背衬材料，要求具有防
水和耐老化性能。
3膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺
帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须
符合要求。
4、 准备施工工具水平仪、经纬仪、台钻、无齿切割锯、冲击钻、手
枪钻、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的
钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。
铅丝、弹线用的粉线包、墨斗、小白线、苕帚、铁锹、开刀、灰
槽、灰桶、工具袋、手套、红铅笔等.
5、 检查石材的质量、规格、品种、数量、色差、力学性能和物理性
能是否符合设计要求，并进行表面处理工作，对色差较大的进行
筛选。

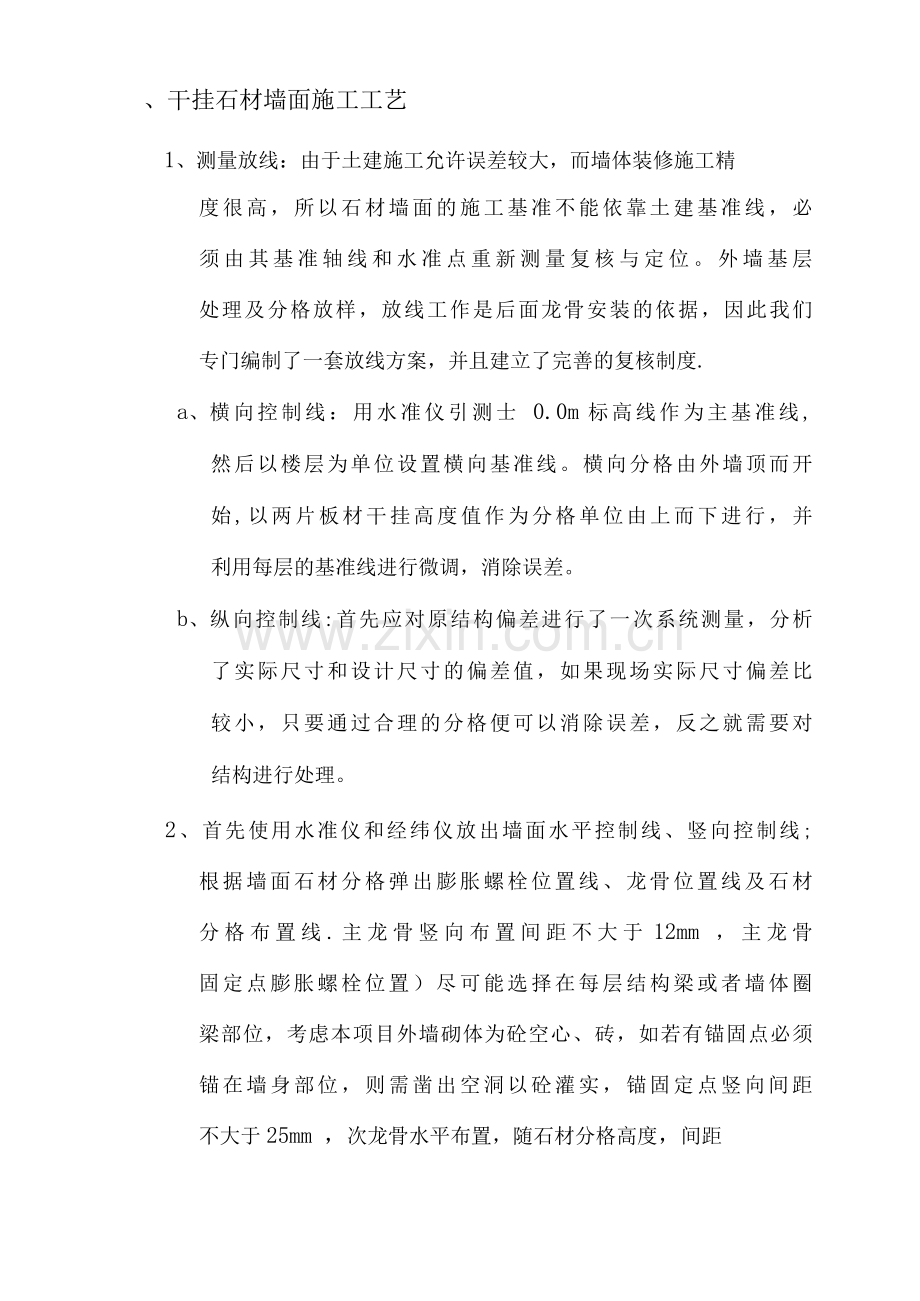

、干挂石材墙面施工工艺
1、测量放线：由于土建施工允许误差较大，而墙体装修施工精
度很高，所以石材墙面的施工基准不能依靠土建基准线，必
须由其基准轴线和水准点重新测量复核与定位。外墙基层
处理及分格放样，放线工作是后面龙骨安装的依据，因此我们
专门编制了一套放线方案，并且建立了完善的复核制度.
a、 横向控制线：用水准仪引测士 0.0m标高线作为主基准线,
然后以楼层为单位设置横向基准线。横向分格由外墙顶而开
始,以两片板材干挂高度值作为分格单位由上而下进行，并
利用每层的基准线进行微调，消除误差。
b、 纵向控制线:首先应对原结构偏差进行了一次系统测量，分析
了实际尺寸和设计尺寸的偏差值，如果现场实际尺寸偏差比
较小，只要通过合理的分格便可以消除误差，反之就需要对
结构进行处理。
2、首先使用水准仪和经纬仪放出墙面水平控制线、竖向控制线;
根据墙面石材分格弹出膨胀螺栓位置线、龙骨位置线及石材
分格布置线.主龙骨竖向布置间距不大于12mm ，主龙骨
固定点膨胀螺栓位置）尽可能选择在每层结构梁或者墙体圈
梁部位，考虑本项目外墙砌体为砼空心、砖，如若有锚固点必须
锚在墙身部位，则需凿出空洞以砼灌实，锚固定点竖向间距
不大于25mm ，次龙骨水平布置，随石材分格高度，间距

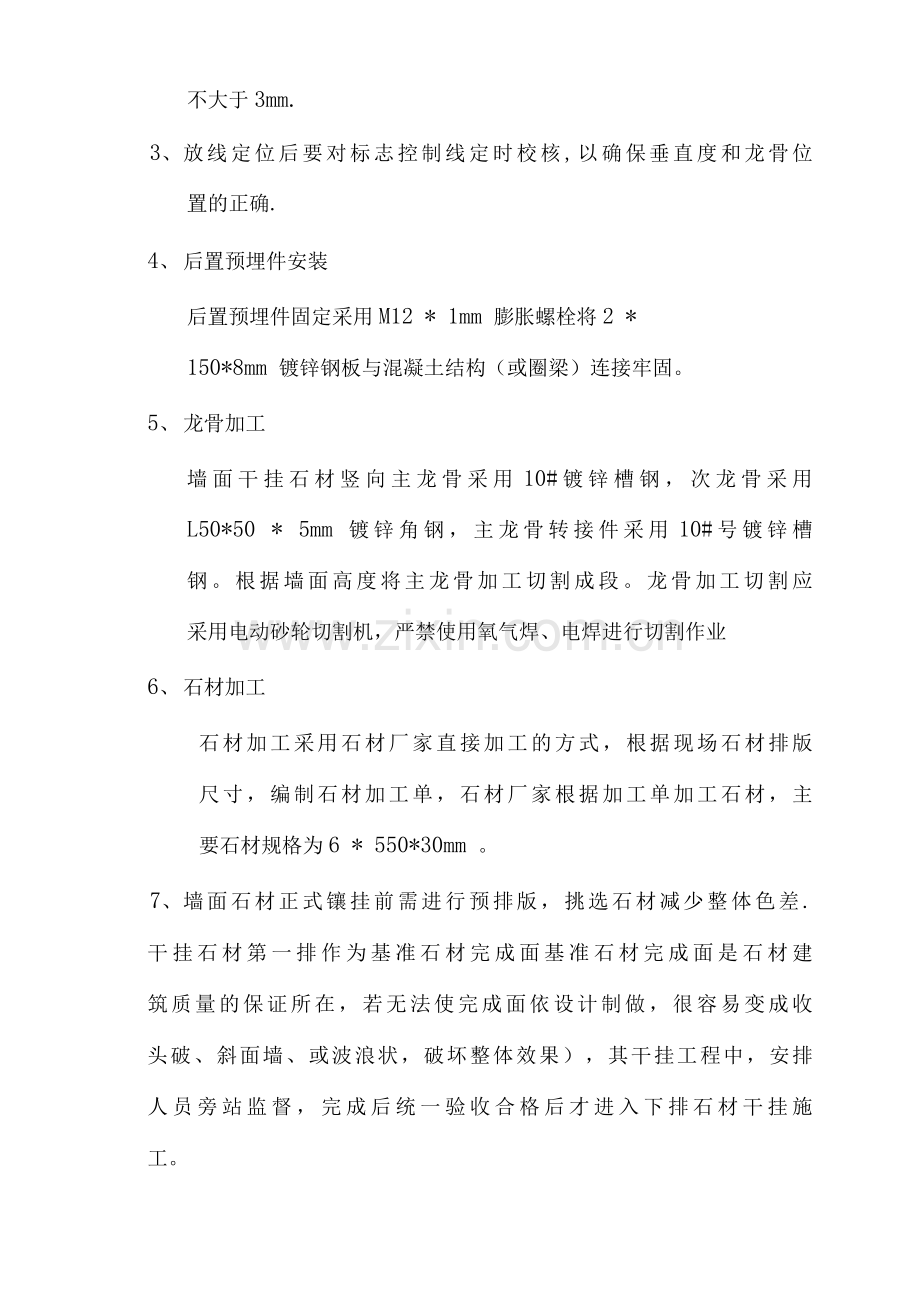

不大于3mm.
3、 放线定位后要对标志控制线定时校核,以确保垂直度和龙骨位
置的正确.
4、 后置预埋件安装
后置预埋件固定采用M12 * 1mm 膨胀螺栓将2 *
150*8mm 镀锌钢板与混凝土结构（或圈梁）连接牢固。
5、 龙骨加工
墙面干挂石材竖向主龙骨采用10#镀锌槽钢，次龙骨采用
L50*50 * 5mm 镀锌角钢，主龙骨转接件采用10#号镀锌槽
钢。根据墙面高度将主龙骨加工切割成段。龙骨加工切割应
采用电动砂轮切割机，严禁使用氧气焊、电焊进行切割作业
6、 石材加工
石材加工采用石材厂家直接加工的方式，根据现场石材排版
尺寸，编制石材加工单，石材厂家根据加工单加工石材，主
要石材规格为6 * 550*30mm 。
7、 墙面石材正式镶挂前需进行预排版，挑选石材减少整体色差.
干挂石材第一排作为基准石材完成面基准石材完成面是石材建
筑质量的保证所在，若无法使完成面依设计制做，很容易变成收
头破、斜面墙、或波浪状，破坏整体效果），其干挂工程中，安排
人员旁站监督，完成后统一验收合格后才进入下排石材干挂施
工。
8、板材的临时固定：安装过程中构件下端为固定状态，构件上端
为临设状态，石材下端孔内注入粘结胶并插入预先准备不锈钢垫片
固定，以后依次进行，待胶干固定完成后方可抽出不锈钢垫片。
9、 细部处理
a、 细部石材采用整板套割，不使用零星碎料拼装，所需的板
材做到现场量取、现场套割、现场安装。在窗洞位置石材
压边正确，采用设置流水坡和留滴水线、槽的方法控制。
b、 细部周边的干挂板材安装固定要准确，及时对凸出部位进
行打磨，保证横平竖直.对于轻微破损的石材，选择安装在不
明显的角落，采用原石粉末拌合专用石材胶水进行修补。
10、 石材洗缝及打胶过程控制
大面石材安装完成后，需要对局部位置进行洗缝，让纵横缝
看起来更加均匀顺直，增加饰而效果。石材干挂施工完毕后，进行
表面清洁和清除缝隙中的灰尘。先用直径8-10毫米的泡沫塑料
条填实板内侧，留56毫米深的缝，在缝两侧的石材上,靠缝粘
贴10-15毫米宽的胶带,以防止打胶嵌缝时污染板面。然后用打胶
枪填满密封胶.如果发现密封胶污染板面，必须立即擦净.在窗洞
位置，先沿花岗岩石板的缝塞泡沫棒，然后选择品质优良的密封
胶进行打胶，胶缝深15毫米，最后用10的塑料棍压出凹圆。施
工完毕后，采用对墙体洒水的方法测试墙体的防水性能.同时为了让打胶面看起来连续、平整，专门挑选熟练工人进行操作。石材
勾缝后不得出现勾缝剂污染石材板块现象的发生。
三、质量保证项目
1、石材表面清净、平整;拼花正确，纹理清晰，颜 色
均匀一致;非整板部位安装适宜，阴角处石板压向正确，并做好石材
轻微破损的修补工作。表面缺陷及物理性能必须符合设计和国家有关
现行标准规定。
2、 所用的型钢骨架安装牢固，骨架表面平整度控制得当，并做
好防腐、防锈及避雷接地处理。连接件版）、销钉、胶粘剂、密封胶、
等的材质、品种、型号、规格及连接方式必须符合设计要求和国家有
关标准规定。
3、 连接件与基层，骨架与基层，骨架与连接板的连接，石板与
连接板的连接安装必须牢固可靠无松动。预埋件尺寸、焊缝的长度和
高度、焊条型号必须符合设计要求。
4、 主体结构及其预埋件的垂直度、平整度与预留洞均应符合规
范或设计要求，其误差应在连接件可调范围内。
5、 采用螺栓、胀管连接处必须加弹簧垫圈并拧紧。
6、 缝格均匀，板缝通顺，接缝嵌塞密实、宽窄一致。突出物周
围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，滴水线顺直、
流水坡向正确，清晰美观。
石材干挂施工除满足本施工方案要求外，还需符合图纸及相关国家规范及技术规程要求。
