室外给排水施工方法
1、施工准备
技术准备
施工人员已熟悉掌握图纸，熟悉相关或行业验收规和标准图等。
已有经过审批的施工组织设计，并向施工人员交底。
技术人员向施工班组进展技术交底，使施工人员掌握操作工艺。
2、材料要求
工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。
工程所使用的材料、设备的规格型号和性能检测报告应符合技术标准和设计要求。
所有材料进入施工现场时应进展品种、规格、外观验收。包装应完好，外表无划痕及外力冲击破损。
主要器具和设备必须有完整的安装使用说明书。
道使用的配件的压力等级、尺寸规格等应和管道配套。塑料和复
合管材、管件、粘接剂、橡胶圈及其它等应是同一厂家的配套产品。
3、主要机具
机具见”施工机具表”
测量仪器见”施工测量仪器表”
4、作业条件

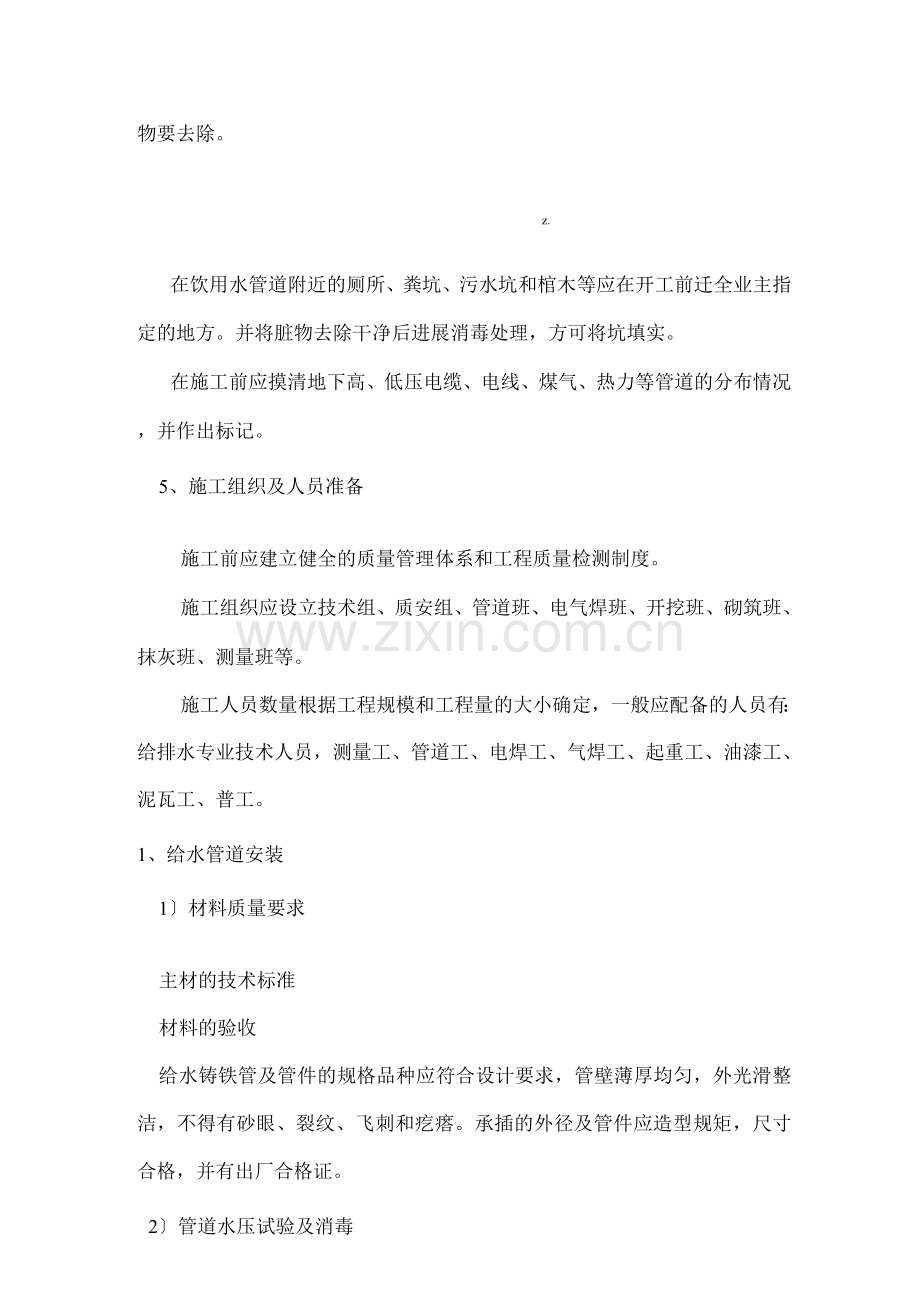

道施工区域的地面要进展清理，杂物、垃圾弃出场地。管道走向上的障碍物要去除。
z.
在饮用水管道附近的厕所、粪坑、污水坑和棺木等应在开工前迁全业主指定的地方。并将脏物去除干净后进展消毒处理，方可将坑填实。
在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。
5、施工组织及人员准备
施工前应建立健全的质量管理体系和工程质量检测制度。
施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等。
施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工、普工。
1、给水管道安装
1〕材料质量要求
主材的技术标准
材料的验收
给水铸铁管及管件的规格品种应符合设计要求，管壁薄厚均匀，外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插的外径及管件应造型规矩，尺寸合格，并有出厂合格证。
2〕管道水压试验及消毒
〔1〕一般规定
水压试验应在回填土前进展。
z.
对粘接连接的管道，水压试验必须在粘接连接安装24h后进展。
对捻连接的铸铁管道，宜在不大于工作压力的条件下充分浸泡再进展试压，浸泡时间应符合
以下规定：
无水泥砂浆衬里，不少于24h；
水泥砂浆衬里，不少于48h。
水压试验前，对试压管段应采取有效的固定和保护措施，但接头部位必须明露。当承插给水铸铁管管径不大于350mm时，试验压力不大于1.0Mpa时，在弯头或三通处可不作支敦。
水压试验管段长度一般不要超过10m，超过长度宜分段试压，并应在管件支敦到达强度前方可进展。
试压管段不得采用闸阀做堵板，不得与消火栓、水泵接合器等相连，已设置这类的要设置堵板，各类阀门在试压过程中要全部处于开启状态。
管道水压试验前后要做好水源引进及排水疏导路线的设计。
管道灌水应从下游缓慢灌入。灌入时，在试验管段的上游管顶及管段中的凸起点应设排气阀将管道的气体排除。
冬季进展水压试验应采取防冻措施。试压完毕后及时放水。
水压试验的压力表应校正，弹簧压力计的精度不应低于1.5级，最大量程宜为试验压力的1.3〜1.5倍，表壳的公称直径不应小于150mm，压力表至少要有两块。
〔2〕试压及消毒程序如下：
z.
按本标准有关工艺，按下简图铺设连接试验管道，进水管段，安装阀门、试压泵、压力表等。
缓慢充水，冲水后应把管空气全部排尽。
空气排尽后，将检查阀门关闭好，进展加缓慢加压，先升至工作压力检查，再升至试压压力观察，然后降至工作压力读表，符合本标准质量标准为合格。
升压过程中，假设发现弹簧压力计表针摆动、不稳、且升压缓慢则气体没排尽，应重新排气后再升压。
试压过程中，全部检查假设发现接渗漏，应作出明显标记，待压力降至零后，制定修补措施全面修补，再重新试验，直至合格。
试验合格后，进展冲洗，冲洗合格后，应立即办理验收手续，组织回填。
新建室外给水管道于室管道连接前，应经室外全部冲洗合格前方可连接，。
冲洗标准当设计无规定时，以出的水色和透明度与入处的进水目测一致为合格。
饮用水管道在使用前的消毒用每升水含20〜30mg的游离氯的清水灌满后消毒。含氯水在管道中应静置24h以上，消毒后再用水冲洗。常用的消毒剂为漂白粉，进展消毒处理时，把漂白粉放入水桶，加水搅拌溶解，随同管道充水一起参加管段，浸泡24小时后，放水冲洗。新安装的饮用水管道可采用表一7选用剂量。
3〕质量标准
z.
1〕一般规定
送生活给水的的管道应采用塑料管、复合管、镀锌钢管或给水铸铁管。塑料管、复合管或给水铸铁管的管材、管件应是同一厂家的配套产品。
2〕主控工程
给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上敷设时，应做可靠的保温防潮措施。如无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于5mm，穿越道路部位的埋深不得小于7mm。
检验方法：现场观察检查。
给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。
检验方法：观察检查。
管道的接法兰、卡、卡箍等应安装在检查井或地沟，不应埋在土壤中。
检验方法：观察检查
水系统的各种井室的管道安装，如设计无要求，井壁距法兰或承的距离；管径小于或等于450mm时，不得小于250mm;管径大于450mm，时，不得小于350mm。
检验方法：尺量检查
管网必须进展水压试验，试验压力为工作压力的1.5倍，但不得小于 0.6Mpa。
检验方法：管材为钢管、铸铁管时，试验压力下10min的压力降
z.不应大于0.05Mpa，然后降至工作压力进展检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05Mpa，然后降至工作压力进展检查，压力应保持不变，不渗不漏。
镀锌钢管、钢管的埋地防腐必须符合设计要求，如设计无规定时，可按表”管道防腐层种类”的规定执行。卷材与管材间应粘贴结实，无空鼓、滑移、接不严等。
检验方法：观察和切开防腐层检查。
给水管道在竣工后，必须对管道进展冲洗，饮用水管道还要在冲洗后进展消毒，满足饮用水卫生要求。
检验方法：观察冲洗水的浊度，查看有关部门提供的检验报告。
4〕一般工程
管道的坐标、标高、坡度应符合设计要求，管道安装的允许偏差应符合表”室外给水管道安装的允许偏差和检验方法”的规定。
管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷。
检验方法：现场观察检查。
管道连接应符合工艺要求，阀门，水表等安装的位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上，当管径＞50mm时必须设独立的支撑装置。
检验方法：现场观察检查
给水管道与污水管道在不同标高平行敷设，其垂直间距在5mm以时，给水管管径小于或等于2mm的，管壁水平间距不得小于
z.
1.5m；管径大于2mm的，不得小于3mm。检验方法：观察和尺量
检查
