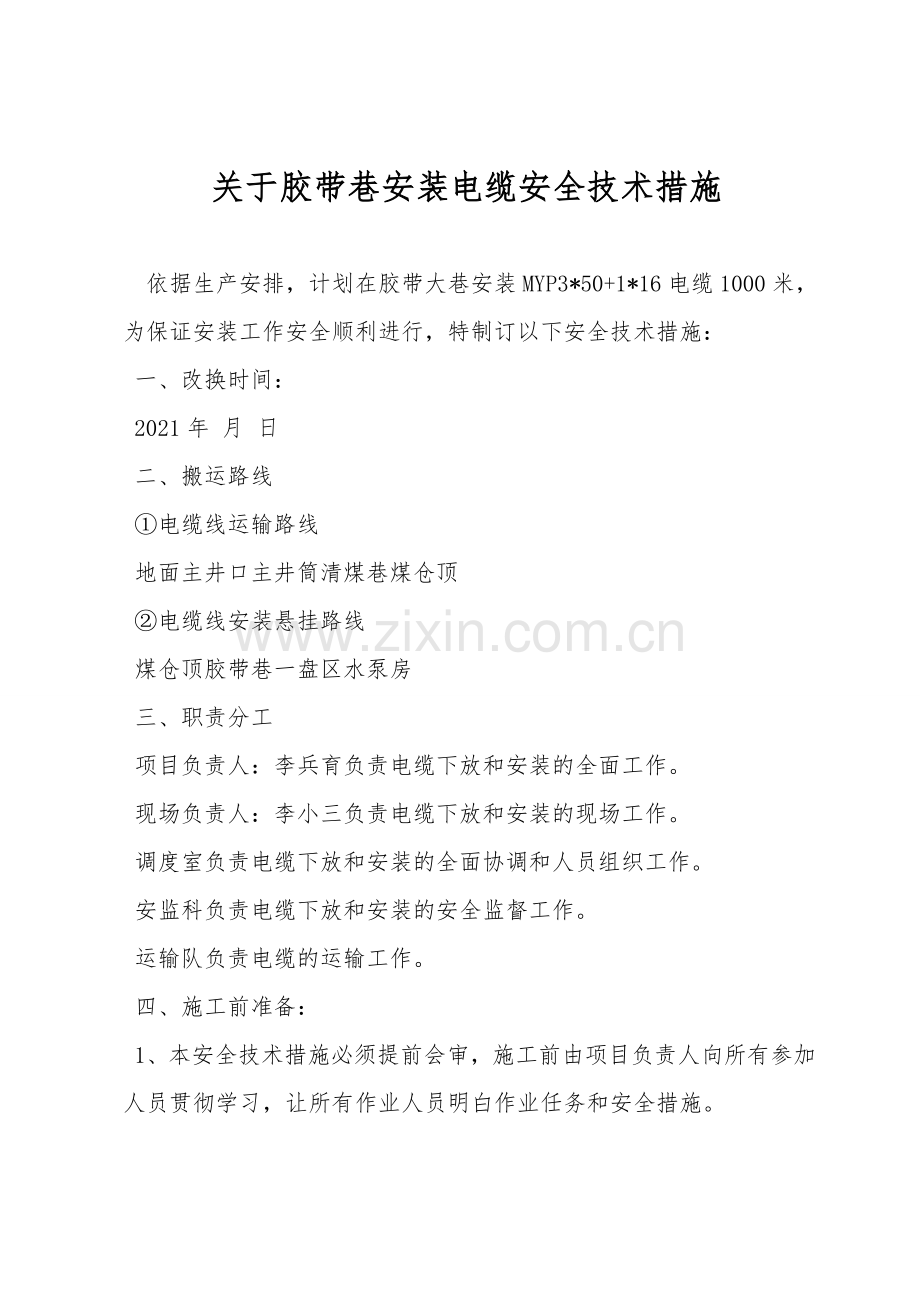

关于胶带巷安装电缆安全技术措施

依据生产安排，计划在胶带大巷安装MYP3*50+1*16电缆1000米，为保证安装工作安全顺利进行，特制订以下安全技术措施：
一、改换时间：
2021年 月 日
二、搬运路线
①电缆线运输路线
地面主井口主井筒清煤巷煤仓顶
②电缆线安装悬挂路线
煤仓顶胶带巷一盘区水泵房
三、职责分工
项目负责人：李兵育负责电缆下放和安装的全面工作。
现场负责人：李小三负责电缆下放和安装的现场工作。
调度室负责电缆下放和安装的全面协调和人员组织工作。
安监科负责电缆下放和安装的安全监督工作。
运输队负责电缆的运输工作。
四、施工前准备：

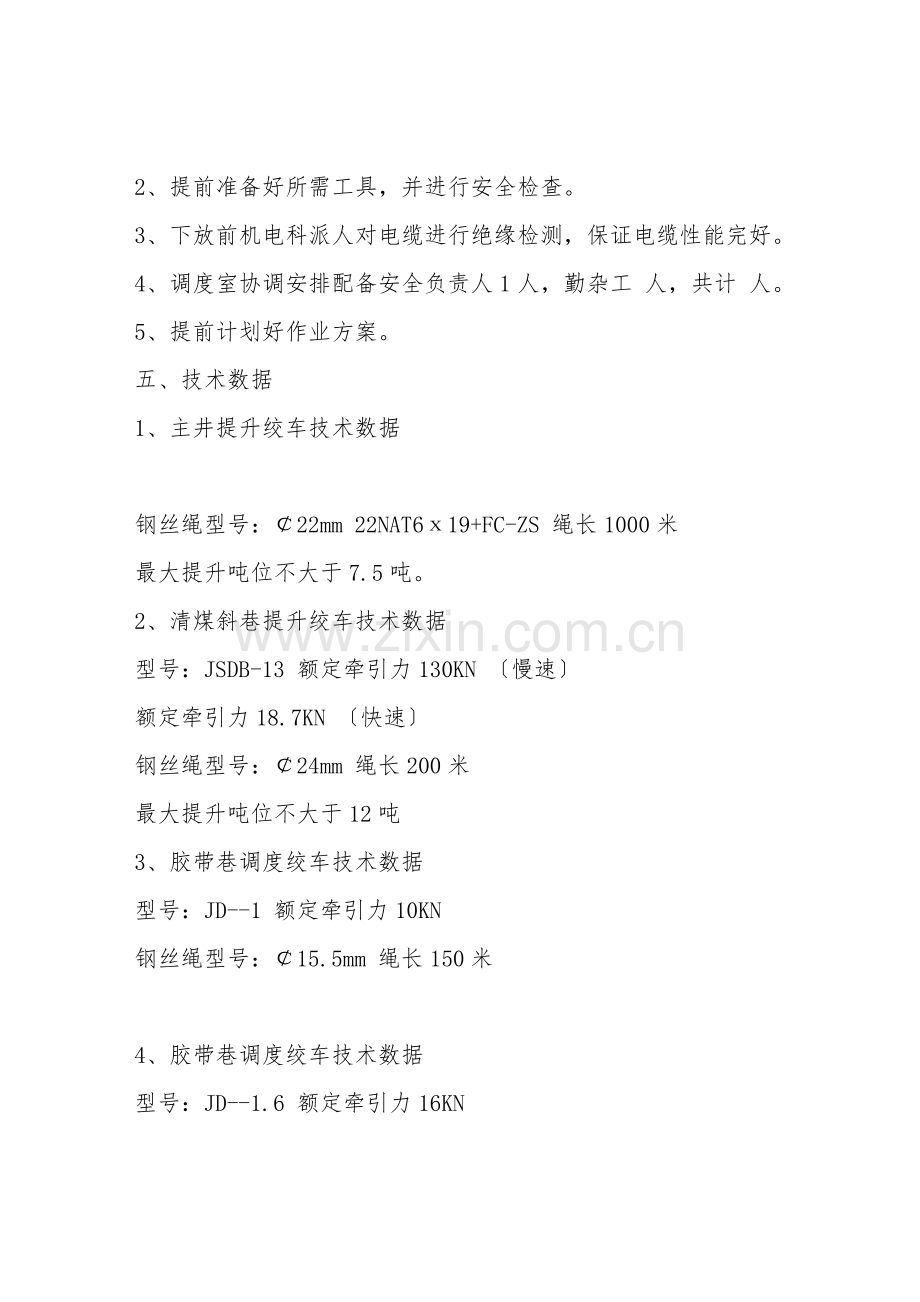

1、本安全技术措施必须提前会审，施工前由项目负责人向所有参加人员贯彻学习，让所有作业人员明白作业任务和安全措施。
2、提前准备好所需工具，并进行安全检查。
3、下放前机电科派人对电缆进行绝缘检测，保证电缆性能完好。
4、调度室协调安排配备安全负责人1人，勤杂工 人，共计 人。
5、提前计划好作业方案。
五、技术数据
1、主井提升绞车技术数据

钢丝绳型号：￠22mm 22NAT6х19+FC-ZS 绳长1000米
最大提升吨位不大于7.5吨。
2、清煤斜巷提升绞车技术数据
型号：JSDB-13 额定牵引力130KN 〔慢速〕
额定牵引力18.7KN 〔快速〕
钢丝绳型号：￠24mm 绳长200米
最大提升吨位不大于12吨
3、胶带巷调度绞车技术数据
型号：JD--1 额定牵引力10KN
钢丝绳型号：￠15.5mm 绳长150米

4、胶带巷调度绞车技术数据
型号：JD--1.6 额定牵引力16KN
钢丝绳型号：￠18.5mm 绳长400米

5、电缆线技术数据
安装型号：MYP 3*50+1*16 长度：1000m
重量：约3T
六、安全作业标准
〔一〕井口电缆起吊装车安全作业标准：〔 负责执行〕
1、用叉车叉取电缆时，要注意货叉不能碰伤电缆或其他物件。叉运电缆期间四周严禁有闲杂人员。
2、左右门架支设要水平、门架内侧〔电缆架支撑轴两侧〕加装4寸法兰盘各不少于3个，以免左右滑动。
3、电缆下井用1台平板车进行装运，平板车四周焊接8根1米的1.5圆管，电缆按大小圈排放整齐。
4、电缆装车捆绑使用软紧绳把电缆与平板车捆为一体，捆绑点不少于两处。
〔二〕电缆吊挂、接线安全作业标准
1、电缆吊挂高度不低于2.6m，松紧度一致，电缆钩吊挂间距不大于2米，与钢梁之间用绝缘物隔开。
2、电缆接线符合接线标准。
〔三〕电缆接线盒安全作业标准
1、安装位置依据现场状况确定，要求安全地点无淋水、便于修理、操作方便、不影响其他工作、高度高于1.8m，接线盒上板固定，电缆垂度一致，指向牌张贴距离一致，有包机牌和入井合格证。
七、安全技术措施
〔一〕电缆线运输安全技术措施：
1、下放电缆时由调度室统一安排，安全负责人到位后方可进行。
2、参加人员在设备入井前必须学习贯彻本措施，了解下井路线及安全注意事项，听从现场负责人的统一指挥。
3、下井前相关人员对沿途轨道、防跑车装置、提升信号、通讯、主井绞车、调度绞车等进行检查，发现问题及时处理。
4、下放前检查矿车的车轮是否转动灵活、固定是否可靠、重心是否平稳，并检查矿车连接部位、护绳是否牢靠，确认无误后方可开始下放。
5、下放前要进行提升绞车的提升验算，保证运输工作安全可靠。
6、下放时设备运行下方及井筒内不得有人，并有专人在各巷道口看守，严格执行"行人不行车，行车不行人'制度。
7、下放期间绞车司机与信号工要听清信号，下放速度不得大于1米/秒，要坚持匀速行驶；如遇异常状况马上停机，并及时用手持 与绞车司机、信号工联系，处理合格后方可持续进行。
8、提升前把钩工必须检查设备固定完好后再与绞车司机及时取得联系，确认所有人员进入硐室后发出提升信号。调度绞车司机要坚持匀速上升，提升速度不大于1米/秒。提升过程中如果出现钢丝绳剧烈抖动等异常状况应马上停车，处理合格后方可进行持续提升。
9、电缆放线工作开始前，对悬挂路线提前检查，提前挂好电缆钩，记清电缆交叉穿越的位置。
10、电缆悬挂前应仔细检查，在运输过程中是否有破损。
〔二〕电缆悬挂安全技术措施：
煤仓顶-胶带大巷-一盘区水泵房〔采纳绞车下放矿车边走边悬挂的方式进行，绞车下放矿车过程中，绞车控制采纳对讲机与信号相结合方式，下放过程中要求做好自主保互和互保，避免发生不安全事故。〕
2、起始点电缆留有足够的长度，以便接线修理使用。
