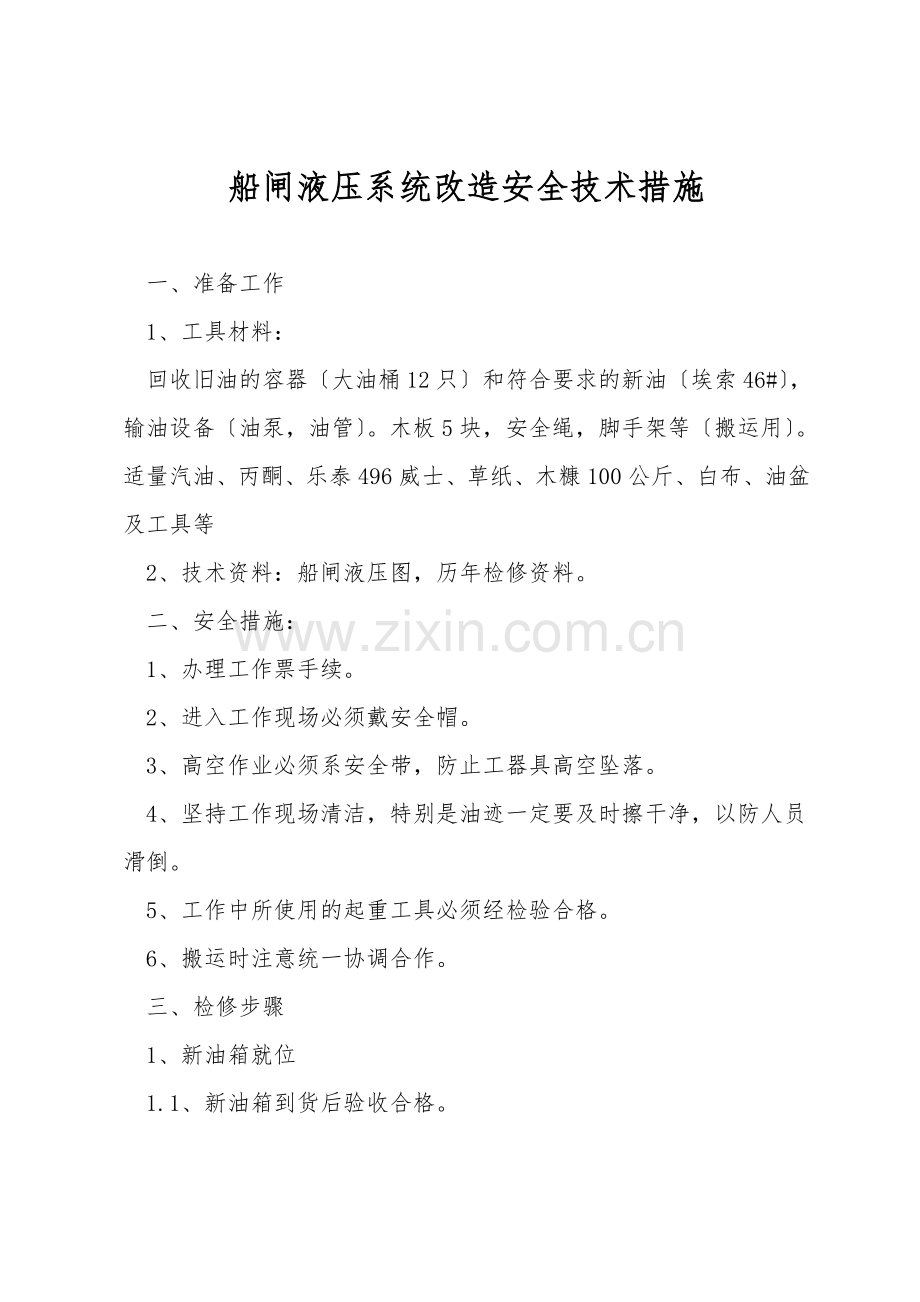

船闸液压系统改造安全技术措施

一、准备工作
1、工具材料：
回收旧油的容器〔大油桶12只〕和符合要求的新油〔埃索46#〕，输油设备〔油泵，油管〕。木板5块，安全绳，脚手架等〔搬运用〕。适量汽油、丙酮、乐泰496威士、草纸、木糠100公斤、白布、油盆及工具等
2、技术资料：船闸液压图，历年检修资料。
二、安全措施：
1、办理工作票手续。
2、进入工作现场必须戴安全帽。
3、高空作业必须系安全带，防止工器具高空坠落。
4、坚持工作现场清洁，特别是油迹一定要及时擦干净，以防人员滑倒。
5、工作中所使用的起重工具必须经检验合格。
6、搬运时注意统一协调合作。
三、检修步骤
1、新油箱就位
1.1、新油箱到货后验收合格。

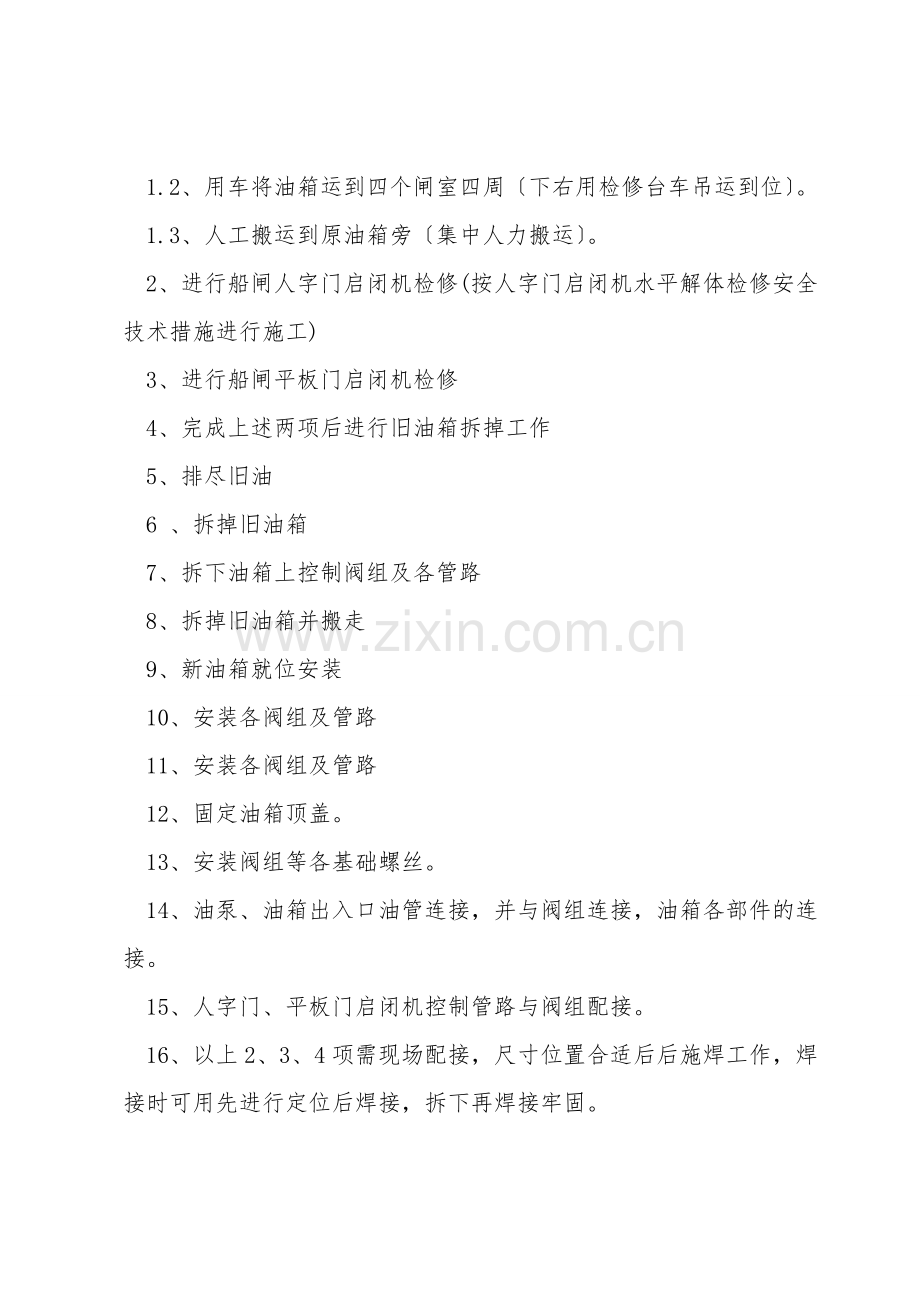

1.2、用车将油箱运到四个闸室四周〔下右用检修台车吊运到位〕。
1.3、人工搬运到原油箱旁〔集中人力搬运〕。
2、进行船闸人字门启闭机检修(按人字门启闭机水平解体检修安全技术措施进行施工)
3、进行船闸平板门启闭机检修
4、完成上述两项后进行旧油箱拆掉工作
5、排尽旧油
6 、拆掉旧油箱
7、拆下油箱上控制阀组及各管路
8、拆掉旧油箱并搬走
9、新油箱就位安装
10、安装各阀组及管路
11、安装各阀组及管路
12、固定油箱顶盖。
13、安装阀组等各基础螺丝。
14、油泵、油箱出入口油管连接，并与阀组连接，油箱各部件的连接。
15、人字门、平板门启闭机控制管路与阀组配接。
16、以上2、3、4项需现场配接，尺寸位置合适后后施焊工作，焊接时可用先进行定位后焊接，拆下再焊接牢固。
17、焊接需按要求进行，要求达到耐压无泄漏。
18、焊接时工地需通风，无油渍，并备有灭火器材。
19、管路等焊好后需清渣，并清洗油箱及管路，用液压油清洗，不同意有焊渣掉入管路及油箱内。
20、安装就位后，各焊接部位需上漆防腐。
四、充油调试
1、人定门启闭机、平板门启闭机安装就位后进行充油工作。
2、接好控制电源后进行试
五、质量标准：安装符合要求，密封件要正确安装，各接头无渗漏。
六、危险点分析：

工作项目
危险点猜测
预控措施
预控负责人
备注
船闸液压系统改造

1、防滑跌伤，
1、工作时注意防滑，地上需干净无积油。
工作负责人

2、防油压溅人
1、需确认无油压时再工作，排油时要戴护木目眼镜

工作负责人

3、焊接
严格按焊接安全技术要求进行
工作负责人
