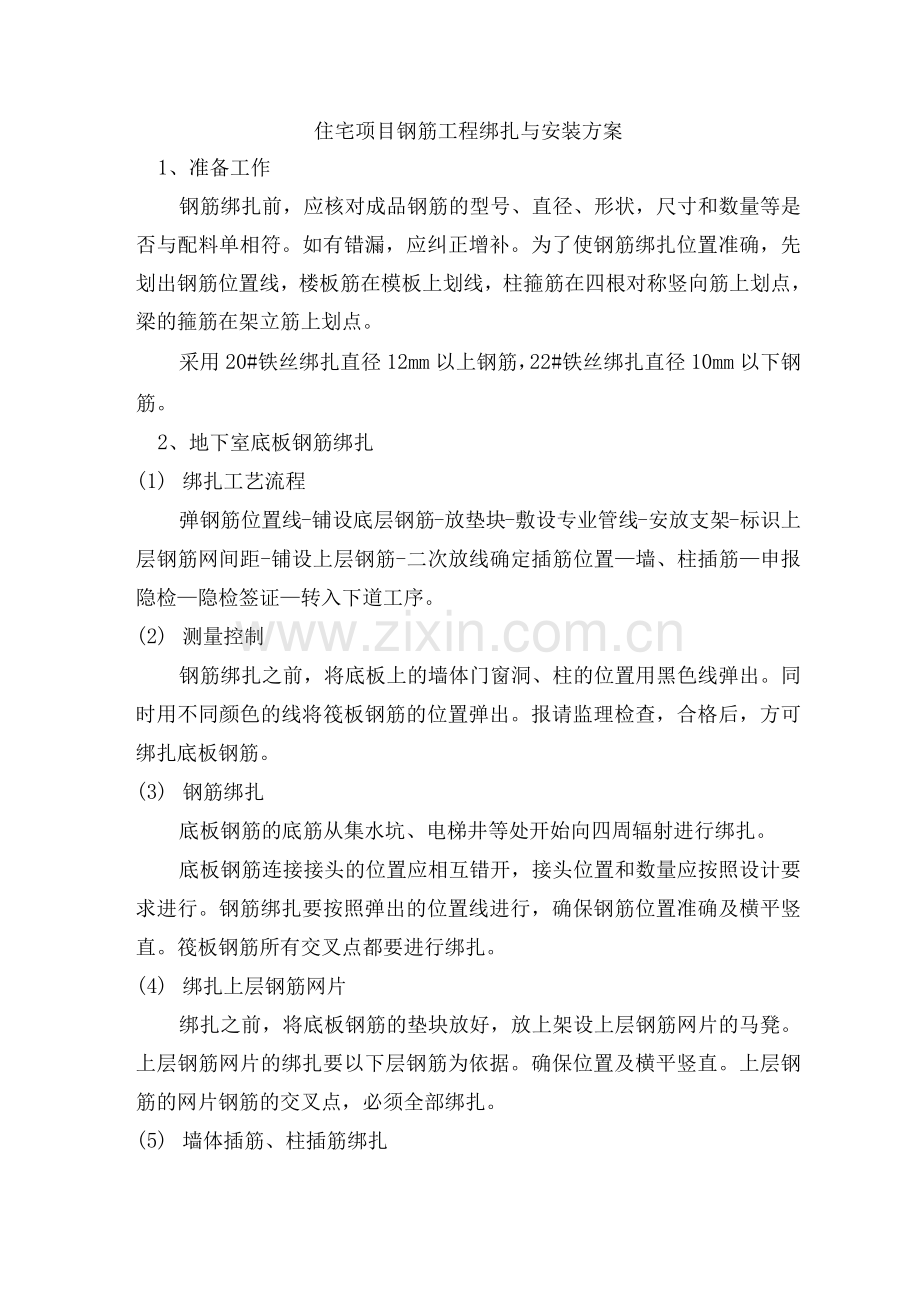

住宅项目钢筋工程绑扎与安装方案
1、准备工作
钢筋绑扎前，应核对成品钢筋的型号、直径、形状，尺寸和数量等是否与配料单相符。如有错漏，应纠正增补。为了使钢筋绑扎位置准确，先划出钢筋位置线，楼板筋在模板上划线，柱箍筋在四根对称竖向筋上划点，梁的箍筋在架立筋上划点。
采用20#铁丝绑扎直径12mm以上钢筋，22#铁丝绑扎直径10mm以下钢筋。
2、地下室底板钢筋绑扎
(1) 绑扎工艺流程
弹钢筋位置线-铺设底层钢筋-放垫块-敷设专业管线-安放支架-标识上层钢筋网间距-铺设上层钢筋-二次放线确定插筋位置—墙、柱插筋—申报隐检—隐检签证—转入下道工序。
(2) 测量控制
钢筋绑扎之前，将底板上的墙体门窗洞、柱的位置用黑色线弹出。同时用不同颜色的线将筏板钢筋的位置弹出。报请监理检查，合格后，方可绑扎底板钢筋。
(3) 钢筋绑扎
底板钢筋的底筋从集水坑、电梯井等处开始向四周辐射进行绑扎。
底板钢筋连接接头的位置应相互错开，接头位置和数量应按照设计要求进行。钢筋绑扎要按照弹出的位置线进行，确保钢筋位置准确及横平竖直。筏板钢筋所有交叉点都要进行绑扎。
(4) 绑扎上层钢筋网片
绑扎之前，将底板钢筋的垫块放好，放上架设上层钢筋网片的马凳。上层钢筋网片的绑扎要以下层钢筋为依据。确保位置及横平竖直。上层钢筋的网片钢筋的交叉点，必须全部绑扎。
(5) 墙体插筋、柱插筋绑扎

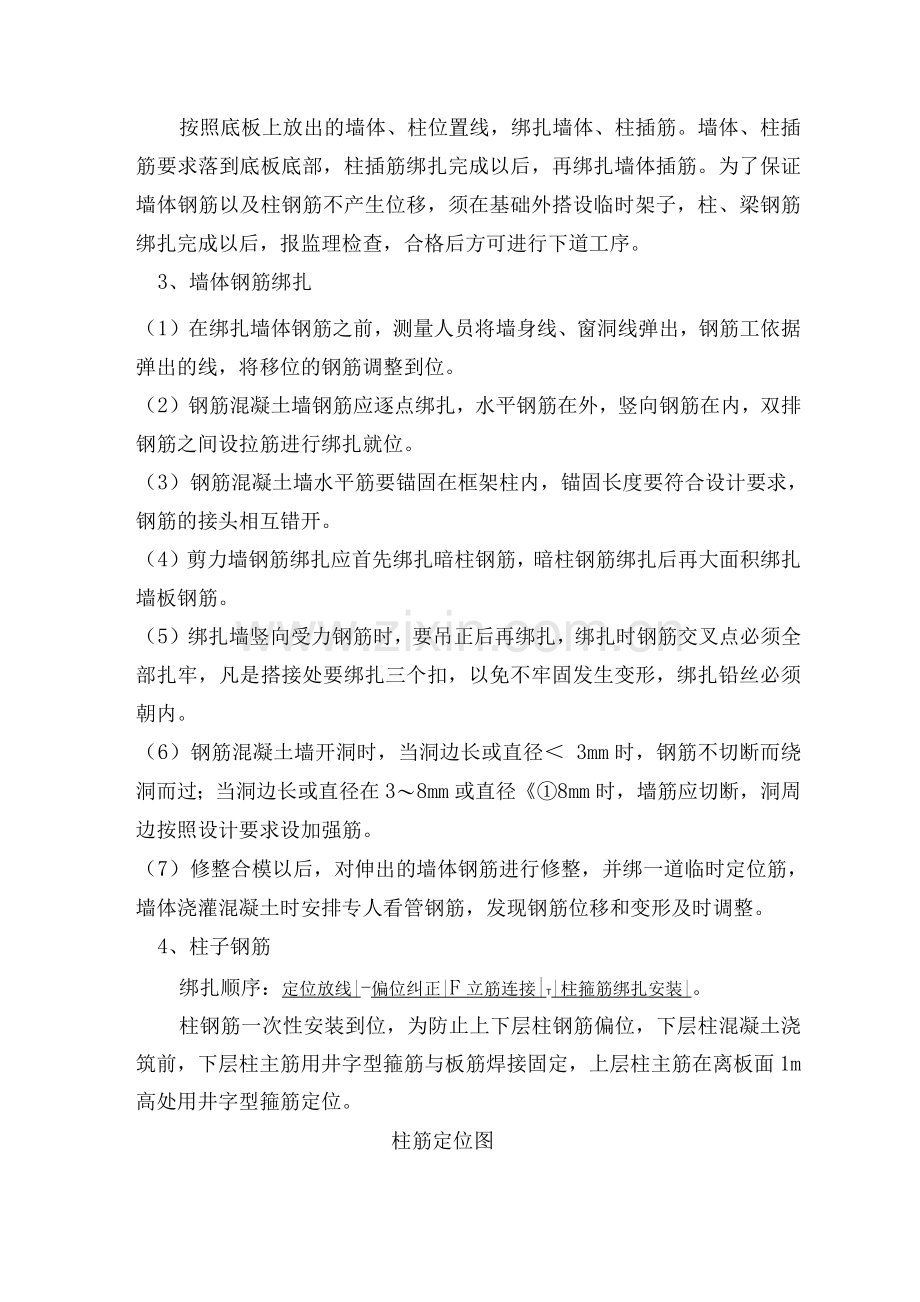

按照底板上放出的墙体、柱位置线，绑扎墙体、柱插筋。墙体、柱插筋要求落到底板底部，柱插筋绑扎完成以后，再绑扎墙体插筋。为了保证墙体钢筋以及柱钢筋不产生位移，须在基础外搭设临时架子，柱、梁钢筋绑扎完成以后，报监理检查，合格后方可进行下道工序。
3、墙体钢筋绑扎
（1）在绑扎墙体钢筋之前，测量人员将墙身线、窗洞线弹出，钢筋工依据弹出的线，将移位的钢筋调整到位。
（2）钢筋混凝土墙钢筋应逐点绑扎，水平钢筋在外，竖向钢筋在内，双排钢筋之间设拉筋进行绑扎就位。
（3）钢筋混凝土墙水平筋要锚固在框架柱内，锚固长度要符合设计要求，钢筋的接头相互错开。
（4）剪力墙钢筋绑扎应首先绑扎暗柱钢筋，暗柱钢筋绑扎后再大面积绑扎墙板钢筋。
（5）绑扎墙竖向受力钢筋时，要吊正后再绑扎，绑扎时钢筋交叉点必须全部扎牢，凡是搭接处要绑扎三个扣，以免不牢固发生变形，绑扎铅丝必须朝内。
（6）钢筋混凝土墙开洞时，当洞边长或直径＜ 3mm时，钢筋不切断而绕洞而过；当洞边长或直径在3〜8mm或直径《①8mm时，墙筋应切断，洞周边按照设计要求设加强筋。
（7）修整合模以后，对伸出的墙体钢筋进行修整，并绑一道临时定位筋，墙体浇灌混凝土时安排专人看管钢筋，发现钢筋位移和变形及时调整。
4、柱子钢筋
绑扎顺序：定位放线|-偏位纠正|F立筋连接|t|柱箍筋绑扎安装|。
柱钢筋一次性安装到位，为防止上下层柱钢筋偏位，下层柱混凝土浇筑前，下层柱主筋用井字型箍筋与板筋焊接固定，上层柱主筋在离板面1m高处用井字型箍筋定位。
柱筋定位图
竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板面夹角为45°角。
箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢（箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢）。绑扎箍筋时，铁线扣要相互成八字形绑扎。
柱筋绑扎时应吊线控制垂直度，并严格控制主筋间距。柱筋搭接处的箍筋及柱立筋应满扎，其余可梅花点绑扎。
下层柱的竖向钢筋露出楼面部分，用工具或柱箍将其收进一个柱筋直径，以利上层柱的钢筋搭接，并与上层梁板筋焊接，当上下层柱截面有变化时，其下层柱钢筋的露出部分，必须在绑扎梁钢筋之前，先行收分准确。
柱子钢筋绑扎完成后，须按照施工要求，将垫块绑扎在主筋外侧,垫块数量及位置应保证施工要求。
5、楼层梁钢筋绑扎
工艺流程：支梁底模及1/2侧模-在底模划箍筋间距线-主筋穿好箍筋，按已划好的间距逐个分开T固定弯起筋及主筋T穿次梁弯起筋及主筋并绑好箍筋-放主筋架立筋、次梁架立筋-隔一定间距将梁底主筋与箍筋绑住-绑架立筋-再绑主筋-放置保护层垫快-合另1/2侧模。
（1）梁的受拉钢筋接头位置不能留在箍筋范围内，应在跨中区（跨中1/3处）、受压钢筋接头应在支座处，接头位置应相互错开，在受力钢筋35d区段内（且不小于5mm），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，在受拉区不得超过25%，受压区不得超过50%。
（2）在完成梁底模板及1/2侧模通过质检员验收后，即施工梁钢筋，按图纸要求先放置纵筋再套外箍，梁中箍筋应与主筋垂直，箍筋的接头应交错布置，箍筋转角与纵向钢筋的交叉点均应扎牢。箍筋弯钩的叠合处，在梁中应交错绑扎。梁筋绑扎的同时，木工配合进行封梁侧模。
（3）纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径25mm的同梁宽长钢筋间距@20。
（4）主梁的纵向受力钢筋在同一高度遇有次梁、边梁时，主次梁同时配合进行。主梁必须支撑在次梁或边梁受力钢筋之上，主筋两端的搁置长度应保持均匀一致；次梁的纵向受力钢筋应支承在主梁的纵向受力钢筋上。
（5）框架梁接点处钢筋穿插稠密时，梁顶面主筋的净间距要留有30mm，以利灌注混凝土之用。
（6）箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂梁则箍筋接头在下，其余做法与柱相同。梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。
6、楼板钢筋绑扎
（1）工艺流程：清理模板杂物T在模板上划主筋、分布筋间距线T先放主筋后分布筋T下层筋绑扎T上层筋绑扎T放置马凳筋及垫块。
（2）绑扎钢筋前应修整模板，将模板上垃圾杂物清扫干净，在平台底板上用墨线弹出控制线，并用红油漆或粉笔在模板上标出每根钢筋的位置。
（3）按划好的钢筋间距，先排放受力主筋，后放分布筋，预埋件、电线管、预留孔等同时配合安装并固定。待底排钢筋、预埋管件及预埋件就位后交质检员复查，再清理场面后，方可绑扎上排钢筋。
（4）钢筋采用绑扎搭接，下层筋不得在跨中搭接，上层筋不得在支座处搭接，搭接处应在中心和两端绑牢，I级钢筋绑扎接头的末端应做180弯钩。
（5）板钢筋网的绑扎施工时，四周两行交叉点应每点扎牢，中间部分每隔一根相互成梅花式扎牢，双向主筋的钢筋必须将全部钢筋相互交叉扎牢，邻绑扎点的钢丝扣要成八字形绑扎(右左扣绑扎)。下层180弯钩的钢筋弯钩向上，上层钢筋90弯钩朝下布置。
(6) 板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主梁钢筋在上。

楼层板筋成型示意图
(7) 为防止浇筑混凝土时施工人员对楼板负筋的踩踏，搭设活动跑道随操作面移动，同时派钢筋工值班，以便随时修正钢筋。(如下图)
7、楼梯筋
(1) 工艺流程：预埋平台板筋-楼梯梁筋绑扎-焊接绑扎平台板筋-绑扎踏步筋-放置垫块
(2) 在楼梯支好的底模上，弹好主筋和分布筋的位置线。先绑扎楼梯梁筋，后绑扎板筋，板筋要锚固到梁内。绑扎板筋时，先绑扎主筋，后绑扎分布筋，每个交点均应绑扎，不得甩扣。
(3) 平台板筋绑完，待踏步模板支好后，再绑扎踏步钢筋。
(4) 主筋接头数量及位置，均应符合设计要求和施工验收规范的规定。
8、控制钢筋偏位的措施
钢筋绑完后，由于固定措施不到位，在浇完混凝土后往往容易出现钢筋偏位、保护层厚度不够等现象，必须采取控制措施。
(1) 钢筋保护层垫块必须设置到位，依据钢筋直径确定保护层垫块的间距。
（2）柱筋：为保证柱纵筋断面和相互间距准确，将柱上、下二排箍筋与柱纵筋点焊好。垫块，角筋沿柱高方向间距5mm，其余部位间距5mm（梅花形布置）。为防止箍筋滑落，箍筋与柱角筋的绑扎采用套扣（柱子插筋定位如上图）。
（3）梁筋：梁筋主要是负筋二排筋易坠落和梁侧保护层厚度不均，负筋二排筋绑完后用20#铁丝与梁上层面筋绑牢，保护层控制主要应处理好梁、柱节点主筋交叉摆放问题。梁下部主筋为2排或3排时,在排与排之间沿梁长方向设置①25@20的短钢筋（当主筋直径＞25时，垫筋直径同主筋），将各排钢筋分开，短钢筋长1=梁宽-2倍保护层厚度。
（4）板筋：主要是负筋下坠的问题，除用马凳筋外，对现浇板钢筋更关键是绑扎成型后不要上人直接踩踏。板筋绑扎的过程中，设置供行走用的跳板马道，直至混凝土浇筑再拆除。
