百叶窗安装施工方案及施工工艺方法
一、施工质量要求
1、材料要求
(1百叶窗的规格、型号、尺寸均应符合设计要求。
(2百叶窗安装一般采用膨胀螺栓固定与穿墙螺栓固定。
(3百叶窗小五金应按门窗规格、型号配套。
(4) 密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。
(5) 嵌缝材料的品种应按设计要求选用。
2、百叶窗加工要求
百叶窗的加工要求表
序号
检验项目
技术要求
检测器具及方法
1
型材质量
断面尺寸、配合尺寸允差
GB8814规定
破坏性试验
检测专用设备
2
型材切割长度
允差角度允差
< 15 时，土 0.5> 15 时，土 1. 0(mm )
钢卷尺测量
+ 15’
万能角度尺
3
增强型钢
增强型钢壁厚＞ 1.5mm
卡尺测量
增强型钢防锈处理
目测观察
安装:固定点》3个/根，螺钉间距＜3mm距型材端头＜1mm
钢直尺、目测
4
五金配件安装
位置正确，数量齐全牢固，安装螺钉不准有滑扣现象，应与增强型钢牢固连接。
螺丝刀、手试、目测
7
相邻构件同一
平面高低差
< 0.4.5*( mm )
深度尺测量
8
产品外观质量
型材无明显色差、无开焊断裂气泡等，
划伤累计不大于10 (mm )擦伤累计不大于 4 (mm 2)
观察，钢卷尺测量、计算
二、施工工艺

标高定位T洞处理T安装预埋件T检查百叶窗情况T安装百叶窗T调试
T清理。

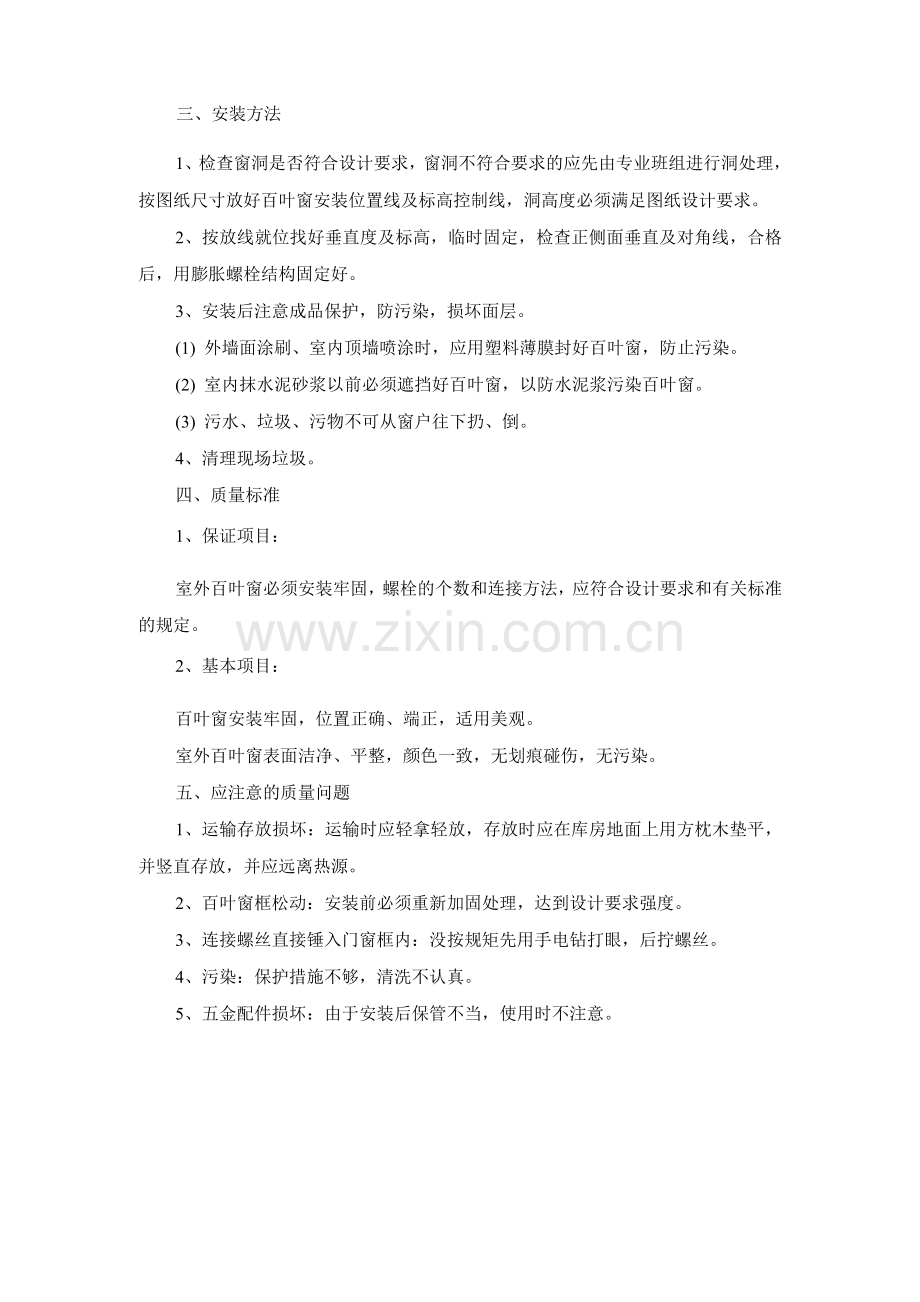

三、安装方法
1、检查窗洞是否符合设计要求，窗洞不符合要求的应先由专业班组进行洞处理，按图纸尺寸放好百叶窗安装位置线及标高控制线，洞高度必须满足图纸设计要求。
2、按放线就位找好垂直度及标高，临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓结构固定好。
3、安装后注意成品保护，防污染，损坏面层。
(1) 外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封好百叶窗，防止污染。
(2) 室内抹水泥砂浆以前必须遮挡好百叶窗，以防水泥浆污染百叶窗。
(3) 污水、垃圾、污物不可从窗户往下扔、倒。
4、清理现场垃圾。
四、质量标准
1、保证项目：
室外百叶窗必须安装牢固，螺栓的个数和连接方法，应符合设计要求和有关标准的规定。
2、基本项目：
百叶窗安装牢固，位置正确、端正，适用美观。
室外百叶窗表面洁净、平整，颜色一致，无划痕碰伤，无污染。
五、应注意的质量问题
1、运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并竖直存放，并应远离热源。
2、百叶窗框松动：安装前必须重新加固处理，达到设计要求强度。
3、连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后拧螺丝。
4、污染：保护措施不够，清洗不认真。
5、五金配件损坏：由于安装后保管不当，使用时不注意。
