施工临电计算方案
一、主要施工机械及用电设备

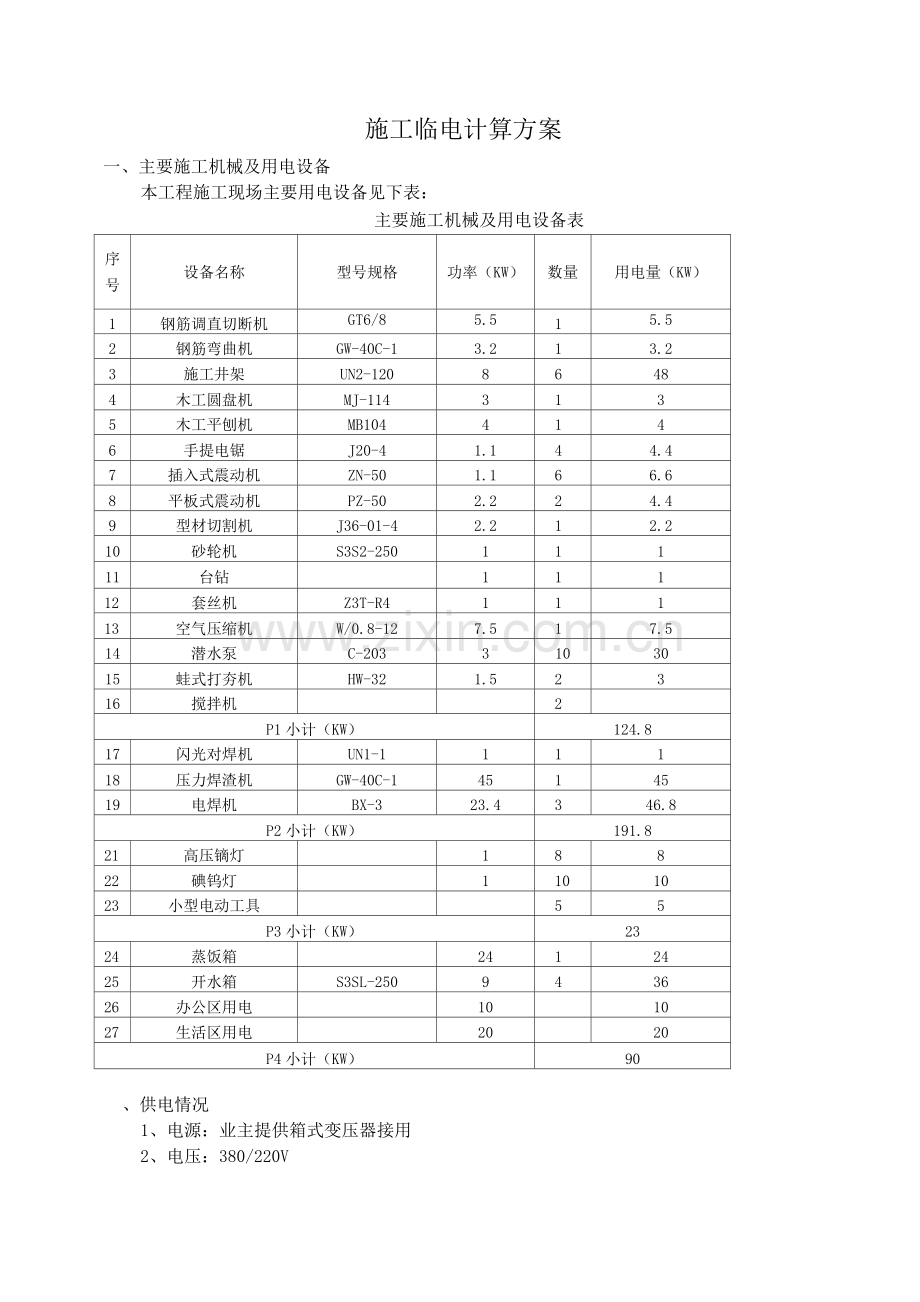

本工程施工现场主要用电设备见下表：
主要施工机械及用电设备表
序
号
设备名称
型号规格
功率（KW）
数量
用电量（KW）
1
钢筋调直切断机
GT6/8
5.5
1
5.5
2
钢筋弯曲机
GW-40C-1
3.2
1
3.2
3
施工井架
UN2-120
8
6
48
4
木工圆盘机
MJ-114
3
1
3
5
木工平刨机
MB104
4
1
4
6
手提电锯
J20-4
1.1
4
4.4
7
插入式震动机
ZN-50
1.1
6
6.6
8
平板式震动机
PZ-50
2.2
2
4.4
9
型材切割机
J36-01-4
2.2
1
2.2
10
砂轮机
S3S2-250
1
1
1
11
台钻

1
1
1
12
套丝机
Z3T-R4
1
1
1
13
空气压缩机
W/0.8-12
7.5
1
7.5
14
潜水泵
C-203
3
10
30
15
蛙式打夯机
HW-32
1.5
2
3
16
搅拌机

2

P1小计（KW）
124.8
17
闪光对焊机
UN1-1
1
1
1
18
压力焊渣机
GW-40C-1
45
1
45
19
电焊机
BX-3
23.4
3
46.8
P2小计（KW）
191.8
21
高压镝灯

1
8
8
22
碘钨灯

1
10
10
23
小型电动工具

5
5
P3小计（KW）
23
24
蒸饭箱

24
1
24
25
开水箱
S3SL-250
9
4
36
26
办公区用电

10

10
27
生活区用电

20

20
P4小计（KW）
90

、供电情况
1、电源：业主提供箱式变压器接用
2、电压：380/220V
3、接地配线型式：采用TN-S系统（三相五线制）
4、配电方式：采用三级配电(总配电箱、分配电箱(主分配电箱、次分配电箱)、开关箱)
5、施工装机负荷：284.8KVA(详见用电设备一览表)
、用电负荷及电流计算
1、用电负荷计算
X (K1P1+ K2P2+ K3P3+ K4P4)
K1取 0.6
K2 取 0.6
K3取 1. 0
K4 取 0.8
依据设备表计算用电总容量：
P 总=1. 1
P1电动机总功率
P2电焊机总功率
P3室外照明
P4室内照明及电热
P 总=1. 1 X ( 0.6 X 124. 8+0. 6 X 191. 8+1. 0 x 23+0. 8 x 90 ) =284. 8KW故业主需提供315KVA箱变能满足用电量要求。
2、用电设备工作电流计算
J0L
线路工作电流值:
< 3U .cos
i
式中Ii——线路工作电流(A);
Ui——线路工作电压值(V)；
cos ——用电设备功率因素。
经计算电动机设备1KW耗电量等于2.1A电流；电焊机设备1KW耗电量等于2.7A电流；高压镝灯1KW耗电量等于4.4A电流；小太阳1KW耗电量等于4.5A电流；蒸饭箱、开水箱1KW耗电量等于2.1A电流。
四、供电线路确定及导线、配电箱选择
兼顾考虑土建施工、生活、办公用电需求。根据工程施工特点、施工总体部署及业主提供的用电量，设三个主回路。
第一主回路：提供钢筋加工制作，现场办公等施工用电；
第一主回路：[(5.5+3.2+10) *2.1+1*2.7]*0.6=185.6A
选用YJV-3*25+2*10直埋铜芯橡皮电缆，可满足要求。
第二主回路：提供低区别墅工程施工、井架、搅拌机用电；
第二主回路：[( 3.3+2.2+24)*2.1+(45+23.4)*2.7+4*4.4]*0.8=211.4A
选用YJV-3*35+2*15直埋铜芯橡皮电缆，可满足要求。
第三主回路：提供高区别墅工程施工、井架用电等施工用电；
第三主回路：[( 3+4+24)*2.1+(45+23.4)*2.7+4*4.4]*0.8=213.9A
选用YJV-3*35+2*15直埋铜芯橡皮电缆，可满足要求。
五、施工用电线路
1、架空线路：
1) 木电杆的梢径不小于13cm,埋人地下深度为杆长的1 / 10再加上0. 6m。木质杆不得劈裂、腐朽，根部应刷沥青防腐。水泥杆不得有露筋、环向裂纹、扭曲等现象。
2) 架空线路的干线架设(380 / 220V)应采用铁横担、瓷瓶水平架设，档距不大于35m,线间距离不小于0.3m。
3）架空线路距地面一般不低于4m，过路线的最下一层不低于6m。多层排列时，上、下层的间距不小于0.6m。高压线在上方，低压线在中间，广播线、电话线在下方。
4）架空线路最大弧垂点至地面的最小距离（见下表）：
架空线路最大弧垂点至地面的最小距离（m）
架空线路地区
线路负荷
lkV以下
1 〜10kV
居民区
6
6.5
交通要道路）
6
7
建筑物顶端
2.5
3
特殊管道
1.5
3
5）架空线路摆动最大时与各种设施的最小距离（m）：外侧边线与建筑物凸出部分的最小距离l kV以下时为lm, 1〜10kV时，为1.5m。在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间的最小距离：l kV以下时为4m; 1〜10kV时为6m。
2、电缆线路：
电缆干线应采用埋地或架空敷设，严禁沿地面明敷设，并应避免机械损伤和介质腐蚀。
1）电缆在室外直接埋地敷设时，必须按电缆埋设图敷设，并应砌砖槽防护，埋设深度不得小于0.6m。
2）电缆的上下各均匀铺设不小于5cm厚的细砂，上盖电缆盖板或红机砖作为电缆的保护层。
3）地面上应有埋设电缆的标志，并应有专人负责管理。不得将物料堆放在电缆埋设的上方。
4）有接头的电缆不准埋在地下，接头处应露出地面，并配有电缆接线盒（箱）。电缆接线盒（箱）应防雨、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。
5）电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。
6）电缆线路与其附近热力管道的平行间距不得小于2m，交叉间距不得小于1m。
7）橡套电缆架空敷设时，应沿着墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。电缆间距大于10m时，必须采用铅丝或钢丝绳吊绑，以减轻电缆自重，最大弧垂距地面不小于2.5m。电缆接头处应牢固可靠，做好绝缘包扎，保证绝缘强度，不得承受外力。
8）在施建筑的临时电缆配电，必须采用电缆埋地引入。电缆垂直敷设时，位置应充分利用竖井、垂直孔洞。其固定点每楼层不得少于一处。水平敷设应沿墙或门固定，最大弧垂距离地面不得小于1.8m。
六、三级配电两级保护
1、三级配电：
1）总配电箱：总配电箱用符号“A”表示。总配电箱是控制施工现场全部供电的集中点，应设置在靠近电源地区。电源由施工现场用电变压器低压侧引出的电缆线接入，并装设电流互感器、有功电度表、无功电度表、电流表、电压表及总开关、分开关。总配电箱内的开关均应采用自动空气开关（或漏电保护开关）。引入、引出线应穿管并有防水弯。
2）分配电箱：分配电箱用符号“B”表示。分配电箱是总配电箱的一个分支，控制施工现场某个范围的用电集中点，应设在用电设备负荷相对集中的地区。箱内应设总开关和分开关。总开关应采用自空气开关，分开关可采用漏电开关或刀闸开关并配备熔断器。
3）开关箱：直接控制用电设备。开关箱与所控制的固定式用电设备的水平距离不得大于3m,与分配电箱的距离不得大于30m。开关箱内安装漏电开关、熔断器及插座。电源线采用橡套软电缆线，从分配电箱引出，接人开关箱上闸。
2、两级漏电保护
1）总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时应合理配合，使之具有分级、分段保护的功能。
2）施工现场的漏电保护开关在总配电箱、分配电箱上安装的漏电保护开关的漏电动作电流应为50〜1mA，保护该线路；开关箱安装漏电保护开关的漏电动作电流应为30mA以下。
3）漏电保护开关不得随意拆卸和调换零部件，以免改变原有技术参数。并应经常检查试验，发现异常，必须立即查明原因，严禁带病使用。
3、配电箱
1）配电箱及其内部开关、器件的安装应端正牢固。安装在建筑物或构筑物上的配电箱为固定式配电箱，其箱底距地面的垂直距离应大于1.3m,小于1.5m。移动式配电箱不得置于地面上随意拖拉，应固定在支架上，其箱底与地面的垂直距离应大于0.6m,小于1.5m。
2）配电箱内的开关、电器，应安装在金属或非木制的绝缘电器安装板上，然后整体紧固在配电箱体内，金属箱体、金属电器安装板以及箱内电器不带电的金属底座、外壳等，必须做保护接零。保护零线必须通过零线端子板连接。
3）配电箱和开关箱的进出线，应设在箱体的下面，并加护套保护。进、出线应分路成束，不得承受外力，并做好防水弯。导线束不得与箱体进、出线直接接触。
4）配电箱内的开关及仪表等电器排列整齐，配线绝缘良好，绑扎成束。熔丝及保护装置按设备容量合理选择，三相设备的熔丝大小应一致。三个及其以上回路的配电箱应设总开关，分开关应标有回路名称。三相胶盖闸开关只能作为断路开关使用，不得装设熔丝，应另加熔断器。各开关、触点应动作灵活、接触良好。配电箱的操作盘面不得有带电体明露。箱内应整洁，不得放置工具等杂物，箱门应设有线路图。下班后必须接闸断电，锁好箱门。
5）配电箱周围2m内不得堆放杂物。电工应经常巡视检查开关、熔断器的接点处是否过热。各接点是否牢固，配线绝缘有无破损，仪表指示是否正常等。发现隐患立即排除。配电箱应经常清扫除尘。
6）末级配电箱（开关箱）必须实行“一机一闸一漏一箱”制，严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
七、施工照明
1、施工现场照明应采用高光效、长寿命的照明光源。工作场所不得只装设局部照明，对于需要大面积的照明场所，应采用高压汞灯、高压钠灯或碘钨灯，灯头与易燃物的净距离不小于0.3m。流动性碘钨灯采用金属支架安装时，支架应稳固，灯具与金属支架之间必须用不小于0.2m的绝缘材料隔离。
2、施工照明灯具露天装设时，应采用防水式灯具，距地面高度不得低于3m。工作棚、场地的照明灯具，可分路控制，每路照明支线上连接灯数不得超过10盏，若超过10盏时，每个灯具上应装设熔断器。
3、室内照明灯具距地面不得低于2.4m。每路照明支线上灯具和插座数不宜超过25个，额定电流不得大于15A,并用熔断器或自动开关保护。
4、一般施工场所宜选用额定电压为220V的照明灯具，不得使用带开关的灯头，应选用螺灯头。相线接在与中心触头相连的一端，零线接在与螺纹相连的一端。灯头的绝缘外壳不得有损伤和漏电，照明灯具的金属外壳必须做保护接零。单项回路的照明开关箱内必须装设漏电保护开关。
5、现场局部照明用的工作灯，室内抹灰、水磨石地面等潮湿的作业环境，照明电源电压应不大于36V。在特别潮湿，导电良好的地面、锅炉或金属容器内工作的照明灯具，其电源电压不得大于12V。工作手灯应用胶把和网罩保护。
6、36V的照明变压器，必须使用双绕组型，二次线圈、铁芯、金属外壳必须有可靠保护接零。一、二次侧应分别装设熔断器，一次线长度不应超过3m。照明变压器必须有防雨、防砸措施。
7、照明线路不得拴在金属脚手架、龙门架上，严禁在地面上乱拉、乱拖。灯具需要安装在金属脚手架、龙门架上时，线路和灯具必须用绝缘物与其隔离开，且距离工作面高度在3m以上。控制刀闸应配有熔断器和防雨措施。
8、施工现场的照明灯具应采用分组控制或单灯控制。
八、接地与防雷
1、接地
1）施工现场电用应用三相五线制（TN-S）系统，即电力系统中可接地点（通常指发电机、变压器等的中性点）直接接地，电气装置的外露可导电部分通过单独的PE线与电力系统接地点直接进行电气连接。
2）外部供电为TN—C制时总配电间中零排地排应相连，并打重复接地极。
（1）接地极可选用钢管、角钢，长度2. 5M.接地极数不小于2，间距不小于5米。接地保护线统一用黄绿相间线，截面选择应符合标准：
（2）总配电箱、分配电箱接地排各设接地装置（重复接地）。
（3）电动设备的外壳应与PE线可靠连接，PE线采用截面不小于25mm2的多股铜芯线。
（4）变压器、发电工作电阻不大于4欧姆，重复接地不大于10欧姆。
（5）同一用电系统中不得出现州TN-S与TT制。
2、防雷：
施工现场防雷按第三类工业建、构筑物等级考虑。
1）避雷针采用圆钢或焊接钢管，长度、直径应符合标准，针长1m以下时圆钢直径不小于16mm，钢管截面不小于20mm，针长1 - 2m时，圆钢直径不小于16mm，钢管直径不小于 25mm。
2）引下线采用圆钢或扁钢，圆钢直径为8MM，扁钢截面为12x4mm.
3）井架及塔吊上端设避雷针各一组，针长按实际确定，井架底部对侧设防雷接地装置二组，钢管脚手架四角应设避雷接地装置。
九、安全技术措施
1、现场电工应持有有效等级电工上岗证，经过安全教育培训，方可上岗作业。作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
2、电气检测仪器应经鉴定合格，校验合格证在有效使用期内。电气检测仪器应妥善保管，严禁他用。
3、临时用电所用的电气设备、材料应有产品合格证。
4、保证正确可靠接地或接零。所有接地或接零处，必须保证可靠电气连接。保护零线PE必须采用绿/黄双色线，严格与相线、工作零线相区别，不得混用。
5、电气设备的装置、安装、防护、使用、维修必须符合《施工现场临时用电安全技规范》（JCJ46 — 25）（以下简称《规范》）的要求。
6、在施工现场专用的中性点直接接地的电力系统中，必须采用TN-S接零保护。
7、电气设备不带电金属外壳、框架、部件、管道、金属操作台和移动式碘钨灯的金属柱等，均应做保护接零。
8、定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行检测、维修、
发现隐患及时消除，并建立检测维修记录。
9、变配电间内应配有安全防护用品和砂箱、1211灭火器等并有各类警示标志。分电箱、开关箱、用电设备附近都应配有灭火器。
10、工程竣工后，临时用电工程拆除，应按顺序切断电源后拆除。不得留有隐患。
