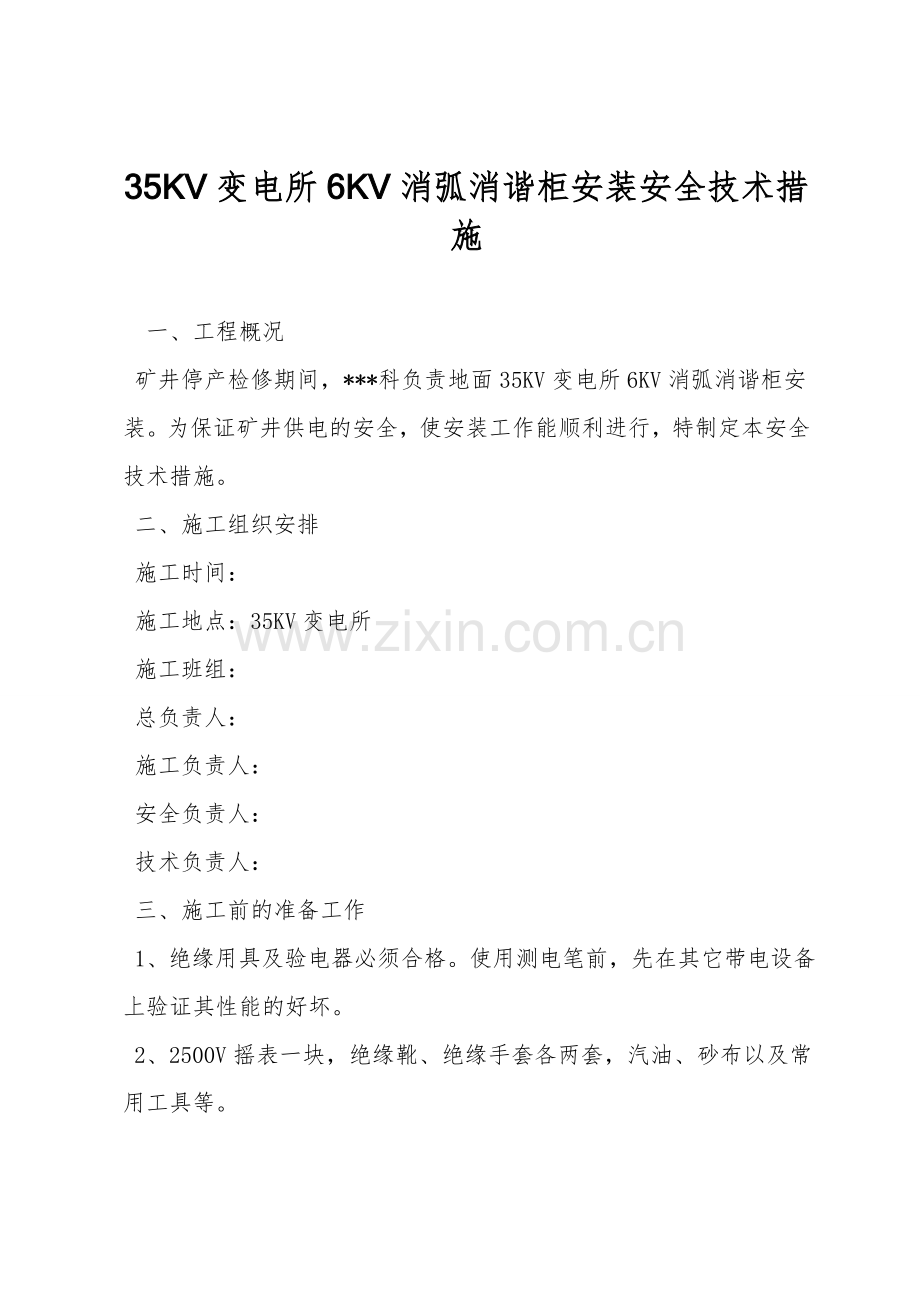

35KV变电所6KV消弧消谐柜安装安全技术措施

一、工程概况
矿井停产检修期间，***科负责地面35KV变电所6KV消弧消谐柜安装。为保证矿井供电的安全，使安装工作能顺利进行，特制定本安全技术措施。
二、施工组织安排
施工时间：
施工地点：35KV变电所
施工班组：
总负责人：
施工负责人：
安全负责人：
技术负责人：
三、施工前的准备工作
1、绝缘用具及验电器必须合格。使用测电笔前，先在其它带电设备上验证其性能的好坏。
2、2500V摇表一块，绝缘靴、绝缘手套各两套，汽油、砂布以及常用工具等。
3、高、低压开关常用螺丝、螺帽。
4、施工前要试通各类通讯装置，确认通讯系统符合要求。
5、施工人员贯彻好新操作规程和应急预案尤其要熟悉新6KV开关的操作。
6、由于检修期间单台主变带6KV单母线运行，故需提前通知矿井各个单位，全矿压负荷。
7、提前通知**区变，配合停送电工作。
8、施工使用电缆RVVP 4*1.5mm2，一共1200米，必须确认到位。
9、各施工人员佩戴好个人工具。
四、施工措施
施工人员提前半小时到位，然后用 向矿调度联系，经同意后方可施工。
1、安装6KVⅠ段，6KVⅡ段带全矿负荷运行
〔1〕由施工负责人调度，将6KV侧所有负荷全部倒在Ⅱ段上运行后，观察Ⅱ段各个柜子电流表及合闸指示，确认是否带负荷运行。
〔2〕35KV变电所6KV室内将负荷倒电到二回路进线，确认正常带负荷运行后，分I段6KV侧上所有断路器，确认低压侧联系〔6002、6001〕处于分闸位置，拉出断路器手车并挂设停电检修牌。再分断1#主变低压侧柜〔6031〕，接着停1#主变35KV侧柜〔3503〕，然后停35KV侧联系(3501、3502)，〔3503〕〔3501〕〔3502〕等开关断路器分断后都要拉出断路器手车。。
〔3〕35KV地面变电所确认35KVⅠ段馈出线3533负荷侧无电流后，分闸、拉出小车、验电、放电、封线、挂牌。
〔4〕在6KV负荷侧，凡双回路供电用户，在用户处停掉一回路进线开关，应挂设停电牌，防止反送电，在井下中央变电所应合各个联系开关后停下井I、Ⅳ路进线开关，并将断路器手车拉至实验位置并挂设停电检修牌，防止反送电。
〔5〕使用3633进线单台变压器带6KVⅡ段全矿负荷，通知海孜区变停3533线路电源，确认3533进线开关已经分断，小车拉出。高压电笔确认停电后，挂封线。
〔8〕35KV母线隔离柜〔3501〕、所用变〔3505〕手车拉开并确认。
〔9〕在35KV、6KV侧Ⅰ段母线上所有有可能出现反送电的开关负荷侧都要验电、放电、封线，并在所停开关上挂停电牌。
〔10〕确认6KV侧Ⅰ段母线没电后，开始安装消弧消谐柜。
①、提前将消弧消谐柜就位，将电缆运到位。
②、将消弧消谐柜的母排连接到6KV侧Ⅰ段母线上，紧固螺栓，母排坚持安全距离。
③、铺设电缆，将6KV侧Ⅰ段所有需要连接到消弧消谐柜的开关，放电缆完成。
④、铺设完成后，连接二次接线。
⑤、二次线连接完成后，检查自身工具是否齐全，并且检查开关柜里是否有残留杂物，确认所有开关柜螺栓紧固。
〔11〕安装完毕后，拆掉各个柜子的封线，推动各个小车，合好柜门并确认开关柜完好，无物品工具遗留在柜内。6KV侧低压联系开关不动，依旧是分断拉出小车状态，并确认其柜内没有挂封线。
〔12〕从高压到低压依次送电，观察Ⅰ段电压表、电流表及合闸指示，确认各个柜子送电成功。
〔18〕通知海孜变电所恢复其一路供电，35KV变电所人员将一路开关恢复送电状态。井下供电恢复后，联系不动，为检修二段做准备。
〔19〕汇报调度施工进度。
2、施工6KVⅡ段，6KVⅠ段带全矿负荷运行
〔1〕由施工负责人调度，将6KV侧所有负荷全部倒在I段上运行后，观察I段各个柜子电流表及合闸指示，确认是否带负荷运行。
〔2〕35KV变电所内将负荷倒电到一路进线，确认正常带负荷运行后，确认低压侧联系〔6001、6002〕处于分闸位置，拉出断路器手车并挂设停电检修牌。分II段低压侧上所有断路器，再分断2#主变低压侧柜〔6032〕，接着停2#主变高压侧柜〔3504〕，最后停35KV侧联系(3501、3502)，开关断路器分断后都要拉出断路器手车。。
〔3〕地面变电所确认35KV二段馈出线3633负荷侧无电流后，分闸、拉出小车、验电、放电、封线、挂牌。
〔4〕在6KV负荷侧，凡双回路供电用户，在用户处停掉二路进线开关，在井下中央变电所应确认各个联系开关已合后，停下井II、Ⅲ、Ⅴ路进线开关，并将断路器手车拉至实验位置并挂设停电检修牌，防止反送电。
〔5〕使用3533进线单台变压器6KVⅠ段带全矿负荷，通知海孜区变停3633线路电源，确认3633进线开关已经分断，小车拉出。高压电笔确认停电后，挂封线。
〔8〕进线隔离〔3501〕、所用变〔3506〕手车拉开并确认。
〔9〕在35KV、6KV侧II段母线上所有有可能出现反送电的开关负荷侧都要验电、放电、封线，并在所停开关上挂停电牌。
〔10〕确认6KV侧II段母线没电后，开始安装消弧消谐柜。
①、提前将消弧消谐柜就位，将使用电缆运到位。
②、将消弧消谐柜的母排连接到6KV侧II段母线上，紧固螺栓，母排坚持安全距离。
③、铺设电缆，将6KV侧II段所有需要连接到消弧消谐柜的开关，放电缆完成。
④、铺设完成后，连接二次接线。
⑤、二次线连接完成后，检查自身工具是否齐全，并且检查开关柜里是否有残留杂物，确认所有开关柜螺栓紧固。
〔11〕检修完毕后，拆掉各个柜子的封线，推动各个小车，合好柜门并确认开关柜完好，无物品工具遗留在柜内。6KV侧低压联系开关不动，依旧是分断，小车推入。
〔12〕从高压到低压依次送电，观察II段电压表、电流表及合闸指示，确认各个柜子送电成功。
〔13〕通知海孜变电所恢复其二路供电，35KV变电所人员将二路开关恢复送电状态。井下供电恢复后，联系全部分断，恢复分列运行状态。
〔15〕汇报调度施工完毕。
五、安全措施
1、变电所施工之前必须通知海孜区域变电所，施工完毕后也必须告之海孜区变。
2、Ⅰ、Ⅱ段替换安装时应及时切换控制电源，防止间断掉电。
3、严格执行两票制度和操作规程。
4、在施工其中一段，尤其是在停3501、3502或6001、6002柜隔离开关时候，注意其电源侧仍反送电带电。要拉警戒线，由专人负责监护，防止人员误入非停电区域。
6、停送电指令必须由停送电负责人发出，其它任何人不得发出停送电指令，安全负责人负责监督全过程中的安全工作。
7、送电的顺序是先送高压后送低压；送高压时，所内的低压开关都必须处于断开状态。
8、施工完毕后，由安全负责人现场监护，确认设备运行正常，仪表指示正确。
9、地面变电所和井下中央变电所及各个地面车间通讯要坚持畅通。 联系停送电必须先通报姓名，再联系有关停送电内容。
10、参加检修人员班前严禁喝酒，班中不得嬉闹。
11、严禁带电作业。
12、检修前，所有参检人员必须学习措施并签名，在具体施工中严格按措施执行。
