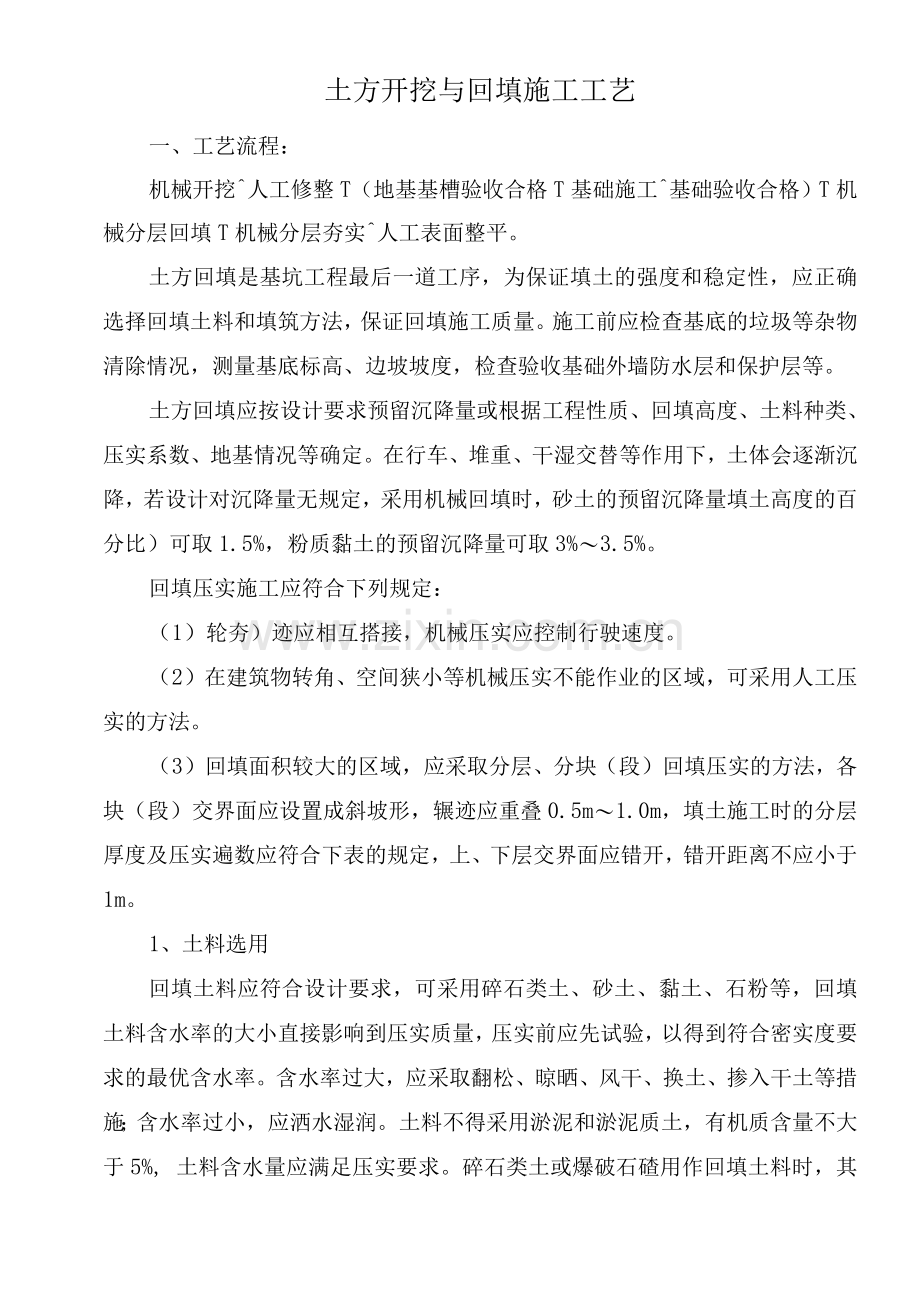

土方开挖与回填施工工艺
一、工艺流程：
机械开挖^人工修整T（地基基槽验收合格T基础施工^基础验收合格）T机械分层回填T机械分层夯实^人工表面整平。
土方回填是基坑工程最后一道工序，为保证填土的强度和稳定性，应正确选择回填土料和填筑方法，保证回填施工质量。施工前应检查基底的垃圾等杂物清除情况，测量基底标高、边坡坡度，检查验收基础外墙防水层和保护层等。
土方回填应按设计要求预留沉降量或根据工程性质、回填高度、土料种类、压实系数、地基情况等确定。在行车、堆重、干湿交替等作用下，土体会逐渐沉降，若设计对沉降量无规定，采用机械回填时，砂土的预留沉降量填土高度的百分比）可取1.5%，粉质黏土的预留沉降量可取3%〜3.5%。
回填压实施工应符合下列规定：
（1）轮夯）迹应相互搭接，机械压实应控制行驶速度。
（2）在建筑物转角、空间狭小等机械压实不能作业的区域，可采用人工压实的方法。
（3）回填面积较大的区域，应采取分层、分块（段）回填压实的方法，各块（段）交界面应设置成斜坡形，辗迹应重叠0.5m〜1.0m，填土施工时的分层厚度及压实遍数应符合下表的规定，上、下层交界面应错开，错开距离不应小于1m。
1、土料选用
回填土料应符合设计要求，可采用碎石类土、砂土、黏土、石粉等，回填土料含水率的大小直接影响到压实质量，压实前应先试验，以得到符合密实度要求的最优含水率。含水率过大，应采取翻松、晾晒、风干、换土、掺入干土等措施；含水率过小，应洒水湿润。土料不得采用淤泥和淤泥质土，有机质含量不大于5%, 土料含水量应满足压实要求。碎石类土或爆破石碴用作回填土料时，其最大粒径不应大于每层铺填厚度的2/3，铺填时大块料不应集中，且不得回填在分段接头处。
2、压实机具
土方回填前，应根据工程特点、土料性质、设计压实系数、施工条件等合理选择压实机具，并确定回填土料含水量控制范围、铺土厚度、压实遍数等施工参数。重要土方回填工程或采用新型压实机具的，应通过填土压实试验确定施工参数。
黏土或排水不良的砂土作为回填土料的，其最优含水量与相应的最大干容重，宜通过击实试验测定或通过计算确定。黏土的施工含水量与最优含水量之差可控制为一4%〜+2% ,使用振动辗时，可控制为一6%〜+2%。各种土的最优含水率可参考下表。含水率控制范围以外的土料应采取针对性的技术措施。
土的最优含水率参考表
QQ 截图
铺土厚度、压实遍数宜根据施工经验或试验确定。
压实机具主要有压路机、打夯机、振动器等。
二、操作要求：
1、施工中发现有文物或古墓等，应妥善保护并立即报请当地有关部门处理后，方可继续施工。
2、在有地下管道、管线地段施工时，应事先取得该部门的书面同意，并在施工中采取措施以防损坏管道管线。
3、土方开挖应编制施工方案并经技术负责人审批同意，土方在
定位放线完成并经复核无误后，方可进行施工。
4、土方施工中，应经常测量和复核其平面位置、水平标高和边坡坡度等是否符合设计要求。
5、采用机械施工时，必要的边坡修整和边角修整，应用人工或小型机具配合进行。
6、施工前，应做好施工区域内临时排水系统的规划，并注意与原排水系统相适应。
7、开挖低于地下水位的基坑，应根据地质资料、挖方尺寸和防止地基土结构遭破坏等应用集水坑或井点降水。
8、井点降水工作结束后所留的井孔，必须用砂砾或填土填实。当设计对地基有特殊要求时应按设计要求回填。
9、土方开挖宜从上到下、分层分段、依次进行；随时作成一定的坡势，以利泄水。
10、在基坑边缘堆放弃土时应保证挖方边坡的稳定。堆土至挖方边缘距离应根据挖方深度坡度和土的性质确定。
11、在边坡上发现土内有倾向于挖方的软弱夹层或裂隙面时，应通知设计单位采取加固措施。
12、当由于场地限制无法放坡开挖及紧邻建筑物时，应采取基坑支的措施；基坑的支护应进行设计后方可施工。
13、雨期施工或挖好后不能及时进行封底时，可在基底预留150-3mm不挖，待下一工序开始前再挖除。
14、基坑（槽）底部的开挖宽度，除基础底部宽度外，应根据施工需要增加工作面、排水设施和支撑结构宽度。
15、开挖基坑（槽）不得超基底标高，如个别地方超挖时应用与基土相同的土料填补，并夯实至要求的密实度。
16、夜间施工时应合理安排施工项目，防止超挖；并应有足够的
光源保证安全施工。
17、临时截水沟至挖方边坡上缘的距离一般不少于3m，在平坦地坪开挖可采用挖临时排水沟或筑土堤等措施。
18、基坑挖至设计基底标高后，项目经理（施工员）应会同勘察、设计单位和监理建设）单位检查基底土质是否符合要求，符合要求后方可进入下道工序的施工，并及时填写地基验槽记录和汇签盖章。
19、回填土料不得含有树根、木板、草皮和纸屑等有机杂物，土质应符合设计要求和施工规范规定。
20、回填土时应按设计要求和符合施工规范的规定分层进行回填，并分层进行夯实，夯实应采用机械施工。
21、土方的开挖和回填均应按施工规范的规定办理《土方开挖检验批质量验收记录》和《土方回填检验批质量验收记录》。
三、允许偏差：
土方开挖实测允许偏差表（mm）
序
号
项目
国家标准允许偏差值
企业标准允许偏差值
1
基槽（坑）底面标高
+ 0、- 30
+ 0、- 30
2
基槽（坑）底面长度、宽度
-0
-0
3
边坡坡度
-0
-0
4
基槽（坑）底的表面平整度
±30
±30

序
号
项目
国家标准允许偏差值
企业标准允许偏差值
1
基槽（坑）底面标高
+ 0.-30
+ 0、-30
2
基槽（坑）底面长度、宽度
-0
-0
3
边坡坡度
-0
-0
4
基槽（坑）底的表面平整度
±30
±30
土方回填实测允许偏差表（mm ）
（2）'基坑边坡或围护墙与基础外墙之间的土方回填"应与基础结构及基坑换撑施工工况保持一致，以回填作为基坑换撑的，应根据地下结构层数、设计工况分阶段进行土方回填，基坑设置混凝土或钢换撑带的，换撑带底部应采取保证回填密实的措施。
基坑设置混凝土换撑或钢换撑的，换撑下方的回填密实度较难保证，一般可采取在该部位回填砂、素混凝土的方法，也可在回填至换撑标高后，拆除换撑后再回填压实。
（3）宜对称、均衡地进行土方回填。基坑回填处理不当或地面超载过大可能会引起受力分布情况的变化，对基础结构可能会产生不利影响，故应遵守对称、均衡回填的要求。
（4）回填较深的基坑，土方回填应控制降落高度。若基坑较深，从地面直接将回填土料填至坑底时，土料降落高度较大，对已经完工的防水层可能产生破坏，可采用设置简易滑槽入坑的方法控制降落高度和速度，有利于工程产品保护。
4、质量检验
施工结束后，应进行标高和压实系数检验。压实系数是回填密实度质量控制的重要指标，压实系数是土的控制干密度与最大干密度的比值，最大干密度是在最优含水率条件下，通过标准击实试验确定的。
土方回填的施工检验应符合下列规定：
(1) 土方回填的施工质量检测应分层进行，应在每层压实系数符合设计要求后方可铺填上层土；
(2) 应通过土料控制干密度和最大干密度的比值确定压实系数，土料的最大干密度应通过击实试验确定，土料的控制干密度可采用环刀法、灌砂法、灌水法或其他方法检验；
(3) 采用轻型击实试验时，压实系数宜取高值，采用重型击实试验时，压实系数可取低值；
(4) 基坑和室内土方回填，每层按1m2〜5m2取样1组，且不应少于1组；柱基回填，每层抽样柱基总数的10%，且不应少于5组；基槽和管沟回填，每层按20m〜50m取1组，且不应少于1组。
