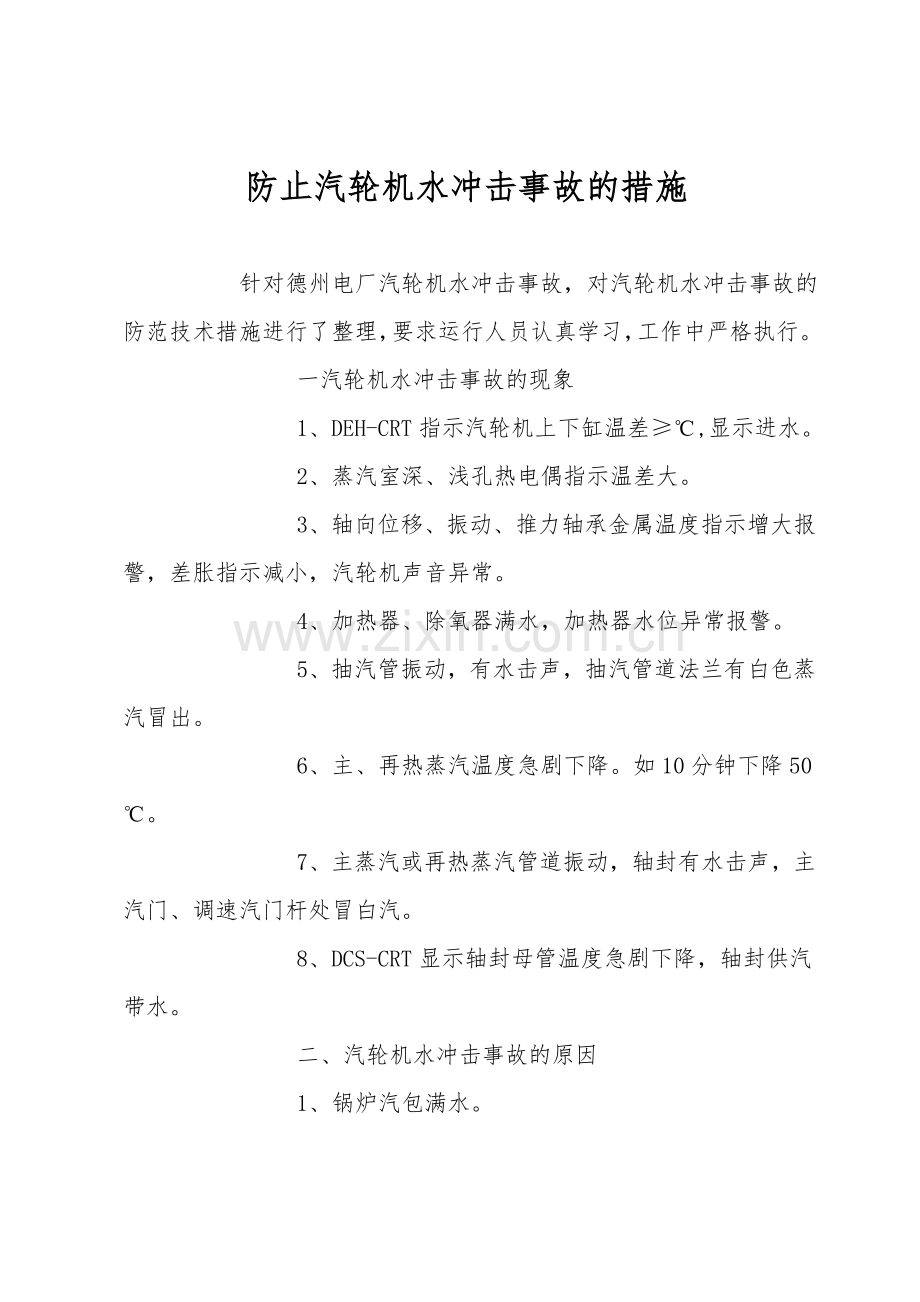

防止汽轮机水冲击事故的措施

针对德州电厂汽轮机水冲击事故，对汽轮机水冲击事故的防范技术措施进行了整理，要求运行人员认真学习，工作中严格执行。
        一汽轮机水冲击事故的现象
        1、DEH-CRT指示汽轮机上下缸温差≥℃,显示进水。
        2、蒸汽室深、浅孔热电偶指示温差大。
        3、轴向位移、振动、推力轴承金属温度指示增大报警，差胀指示减小，汽轮机声音异常。
        4、加热器、除氧器满水，加热器水位异常报警。
        5、抽汽管振动，有水击声，抽汽管道法兰有白色蒸汽冒出。
        6、主、再热蒸汽温度急剧下降。如10分钟下降50℃。
        7、主蒸汽或再热蒸汽管道振动，轴封有水击声，主汽门、调速汽门杆处冒白汽。
        8、DCS-CRT显示轴封母管温度急剧下降，轴封供汽带水。
        二、汽轮机水冲击事故的原因
        1、锅炉汽包满水。

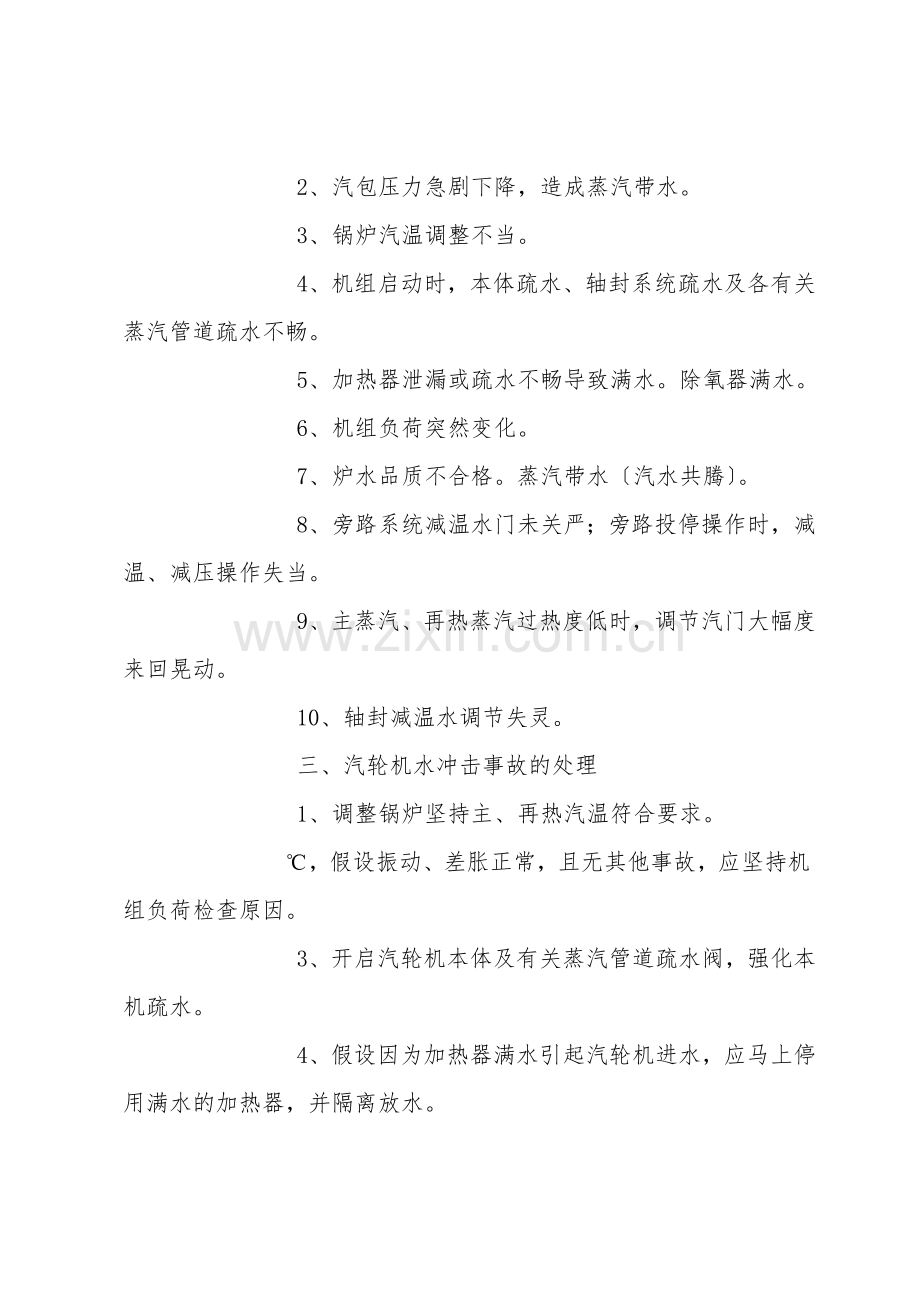

        2、汽包压力急剧下降，造成蒸汽带水。
        3、锅炉汽温调整不当。
        4、机组启动时，本体疏水、轴封系统疏水及各有关蒸汽管道疏水不畅。
        5、加热器泄漏或疏水不畅导致满水。除氧器满水。
        6、机组负荷突然变化。
        7、炉水品质不合格。蒸汽带水〔汽水共腾〕。
        8、旁路系统减温水门未关严；旁路投停操作时，减温、减压操作失当。
        9、主蒸汽、再热蒸汽过热度低时，调节汽门大幅度来回晃动。
        10、轴封减温水调节失灵。
        三、汽轮机水冲击事故的处理
        1、调整锅炉坚持主、再热汽温符合要求。
       ℃，假设振动、差胀正常，且无其他事故，应坚持机组负荷检查原因。
        3、开启汽轮机本体及有关蒸汽管道疏水阀，强化本机疏水。
        4、假设因为加热器满水引起汽轮机进水，应马上停用满水的加热器，并隔离放水。
       ℃℃〔#1、2、3、4机〕或发现主蒸汽、再热蒸汽管道法兰主汽门、调门门杆处冒白汽，或10分钟下降50℃，按紧急事故破坏真空停机处理。
        6、记录汽轮机惰走时间，惰走时仔细倾听汽轮机内部声音。
        7、汽轮机静止后投盘车，应严格执行停机时盘车运行规定，停机后强化本体疏水。
       ℃，转子偏心应0.076mm，并经过18小时盘车后，经总工批准方可重新启动。
        9、汽轮机符合启动条件后，启动汽轮机。在启动过程中，应注意监视轴向位移、振动、轴承温度等参数及汽轮机本体各处缸温测点和有关蒸汽管道疏水状况，如汽轮机重新启动时发现有异音或动静摩擦声，应马上破坏真空停机。
        10、汽轮机进水时，如汽轮机轴向位移、差胀、轴承温度达脱扣值、惰走时间显然缩短或汽轮机内部有异音，应停机检查。
        四、汽轮机水冲击事故的防范
        1、机组启动期间：
        〔1〕汽轮机启动前,出现以下状况禁止启动。
        a、主要仪表缺少或不正常，且无其它监视手段：包括主蒸汽及再热蒸汽压力、温度表、轴向位移指示表、差胀表、 汽缸膨胀表、高中压上下缸温度表、轴瓦温度表、轴承回油温度表等。
        b、蒸汽室内的深孔热电偶与浅孔热电偶间的最大温差 83 ℃。
       ℃。
         (2)冲转参数确实定
        a、主蒸汽进汽温度必须高于汽缸最高金属温度50℃，但不超过额定蒸汽温度，蒸汽过热度不低于56℃。
        b、主蒸汽温度、再热汽温度以机侧温度为准
        〔3〕旁路系统的操作
        a、当I、II级旁路暖管后投入旁路系统。先投Ⅲ级，再投Ⅱ级，最后投Ⅰ级，先投减压，后投减温。依据实际状况调整旁路开度。
        b、调整高旁减压阀时，必须同步调整高、低压旁路减温水门；如关闭高旁减温减压阀，必须同步关闭高、低压旁路减温水门。

      c、在调整旁路时，高压旁路和低压旁路开度调整要同步，防止发生再热汽压过高、过低现象，使高、中压缸均匀进汽，避免出现冲转异常现象。
        d、由于II级旁路后的管道上弯、高于中压主汽门，为了防止II级旁路减温水或其后的冷汽对汽机的影响，务必检查开启II级旁路后的管道最低点的疏水
        〔4〕冲转期间的操作
        a、汽轮机冲转前及启动过程中，检查各加热器危急疏水电动门在“自动〞位，检查汽轮机本体至危急疏水扩容器的所有疏水阀开启，检查汽轮机本体危急疏水扩容器各疏水管温度正常，确认各疏水管道畅通。
        b、在阀切换前，依据蒸汽室内壁温度；查图“主汽门前启动蒸汽参数要求〞曲线，确认蒸汽室内壁温度要高于主蒸汽压力相应的饱和温度，以防蒸汽室内壁结露。
        2、机组运行期间
        a、控制高、低压加热器及除氧器水位在正常范围，否则开启危急疏水，必要时解列运行
        b、主汽压力维持额定、主蒸汽温降至500℃时，应开启汽机本体、主蒸汽导管疏水，并对金属温度、轴向位移、推力温度强化监视。
        c、主汽温度10min内下降30℃，应开启主、再热蒸汽管道及本体疏水，汇报值长，并对机组振动、轴向位移、差胀严密监视。
        d 、主蒸汽温度、压力同时下降，虽未达到停机温度，但主蒸汽温度低于第一级金属温度50℃以上时应汇报值长，要求故障停机。〔#1、2、3、4机〕
        3、停机期间
       ℃/min,瞬间最大不超过3℃℃/min,瞬间最大不超过3℃/min；
        b、机组打闸后，关闭以下气动疏水门：A、B主汽门前、，关闭气缸疏水、导管疏水、抽汽电动门前疏水等与汽缸直接连通的疏水门，无特别需要，在高压缸进汽室金属温度降至150℃以前不予开启。
        c、从滑停开始，每30分钟，记录一次汽缸金属温度。投盘车后，监视并每小时记录一次汽缸温度、大轴偏心率、盘车电流、金属温度等参数，直至停止盘车。
        d 、停机中如果发现排汽温度升高，应开启凝结水泵，投Ⅲ级喷水，并查明原因。停机后要严密监视排汽温度、缸温、高、低压加热器、除氧器及凝汽器水位应正常，防止蒸汽、抽汽、疏水系统阀门不 严，造成汽轮机进冷汽、冷水。
        e、当汽轮机停机后，任一金属温度200℃以上时，不准对凝汽器、加热器注水检漏，如进行，要制定好防止汽缸急剧冷却发生大轴弯曲事故的可靠措施，并经总工批准。
        f、注意对各加热器、凝汽器水位的监视，维持低水位，在高压调节级或中压持环温度大于121℃时，凝汽器水位计、各加热器水位计及高中压缸金属温度测量不得退出运行。
        4、机组启、停过程中的操作重点注意事项
        a、机组启动投轴封供汽前，应依据缸温选择、调整供汽汽源温度，并强化暖管和疏水，以使供汽温度与金属温度相匹配；机组热态启动时，应确认盘车装置运行正常后，先向轴封供汽，后抽真空；停机后，凝汽器真空到零，方可停止轴封供汽。
        b、在机组启动前，主蒸汽管、再热蒸汽管和供汽管道要充分暖管、疏水。主机疏水系统投入时，要严格控制疏水系统各容器水位，注意坚持凝汽器水位低于疏水联箱标高，以防水或冷汽进入汽轮机。
        c、停机后应认真监视凝汽器、凹凸压加热器水位和除氧器水位，防止汽轮机进水。
        d 、10%额定负荷以下，一般状况下不得投入再热蒸汽减温器喷水。在锅炉熄火或机组甩负荷时，应及时切断主、再热蒸汽减温水。
        5、停机后的试验
        a、主汽门前不加堵板的锅炉水压试验，应在汽轮机转子及汽缸任一点金属温度100℃℃的状况下进行。否则，必须经总工批准
        b、汽轮机静止时的调速系统的动作试验一定要在锅炉点火前、主蒸汽压力为零时进行，否则，冷汽、冷水可能进入汽轮机。
        6、遇有以下状况，应强化汽温的监视
        1、锅炉燃烧不稳或运行工况变化时；
        2、锅炉除灰、吹灰或炉内结焦时；
        3、汽机高压加热器投、停，导致给水温度大幅度波动时；
        4、负荷及水位变化过大时；
        5、启停制粉系统时；
        6、制粉系统不稳定或发生故障时；
        7、投、停给粉机时；
        8、煤质变化及煤粉细度变化时。
