临时用电安全管理制度
1. 总则
1.1编制目的：为规范施工现场临时用电管理，预防和避免触电及电气火灾事故的发生，确保本工程安全生产形势稳定，根据有关规范标准及公司《危险作业施工许可管理办法》等规定，结合工程实际，制定本办法。
1.2适用范围：总包项目部及分包单位项目部。
2. 临时用电施工组织设计的编制及审批
2.1施工现场临时用电设备在5台及以上或设备总用量50KW及以上者，应编制临时用电施工组织设计。临时用电设备在5台以下和设备总容量在50kW以下者，应制定安全用电和电气防火措施。
2.2临时用电施工组织设计的主要内容：
现场勘测。主要包括测绘现场的地形、地貌，新建工程的位置、建筑材料、器具堆放的位置、生产、生活临设建筑物位置，用电设备装设位置以及现场周围环境等。
施工用电负荷计算。主要是根据现场用电情况计算用电设备，用电设备组，以及作为供电电源的变压器或发电机的负荷。

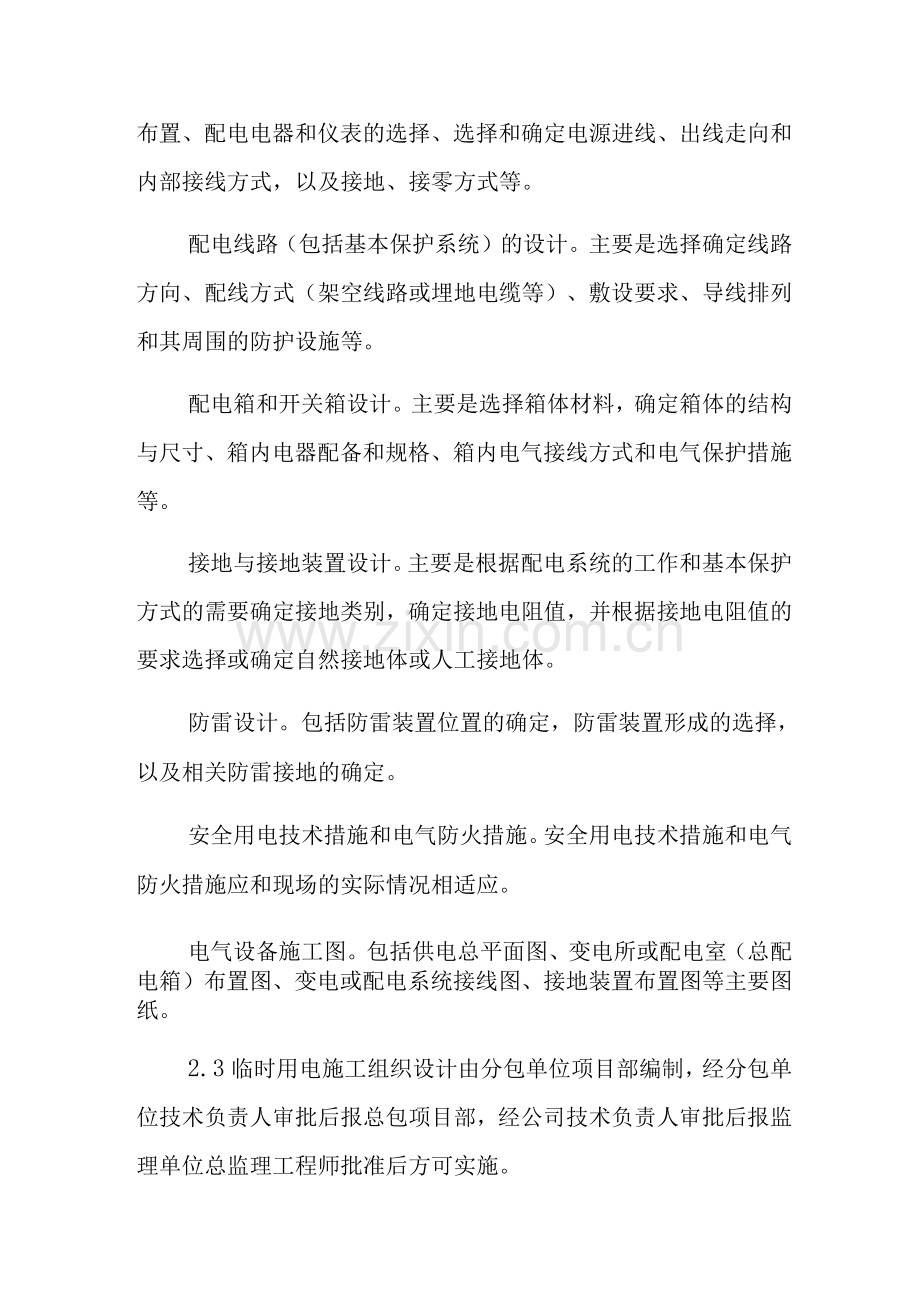

变电所或配电室（总配电箱）的设计。主要是选择和确定配电室（总配电箱）的位置、配电室（总配电箱）的结构、配电装置的布置、配电电器和仪表的选择、选择和确定电源进线、出线走向和内部接线方式，以及接地、接零方式等。
配电线路（包括基本保护系统）的设计。主要是选择确定线路方向、配线方式（架空线路或埋地电缆等）、敷设要求、导线排列和其周围的防护设施等。
配电箱和开关箱设计。主要是选择箱体材料，确定箱体的结构与尺寸、箱内电器配备和规格、箱内电气接线方式和电气保护措施等。
接地与接地装置设计。主要是根据配电系统的工作和基本保护方式的需要确定接地类别，确定接地电阻值，并根据接地电阻值的要求选择或确定自然接地体或人工接地体。
防雷设计。包括防雷装置位置的确定，防雷装置形成的选择，以及相关防雷接地的确定。
安全用电技术措施和电气防火措施。安全用电技术措施和电气防火措施应和现场的实际情况相适应。
电气设备施工图。包括供电总平面图、变电所或配电室（总配电箱）布置图、变电或配电系统接线图、接地装置布置图等主要图纸。
2.3临时用电施工组织设计由分包单位项目部编制，经分包单位技术负责人审批后报总包项目部，经公司技术负责人审批后报监理单位总监理工程师批准后方可实施。
3. 临时用电管理
3.1临时用电工程完成后必须经总包项目经理组织项目总工、施工部经理、HSE经理、生产副经理、分包单位项目部临时用电施组编制人及其他相关人员共同验收，填写《临时用电验收表》（详见公司标准化流程表），验收合格后方可投入使用。
3.2各分包单位项目部应对现场临时用电设备设施进行统计，报总包项目部汇总。
3.3各分包单位项目部必须建立施工现场临时用电安全技术档案，总包项目部应对分包单位项目部的临时用电安全技术档案进行监督检查。临时用电安全技术档案并应包括下列内容：
临时用电组织设计的全部资料；
修改用电组织设计的资料；
用电技术交底资料;
用电工程检查验收表；
电气设备的试、检验凭单和调试记录；
接地电阻、绝缘电阻和漏电保护器漏电动作参数测录表；
定期检（复）查表；
电工安装、巡检、维修、拆除工作记录。
3.4临时用电安全技术档案应由主管该现场的电气技术人员负责建立与管理。其中“电工安装、巡检、维修、拆除工作记录”可指定电工代管。
3.5分包单位项目部应每月不少于一次复测用电设备的接地电阻值并将检查及整改结果报总包项目部，总包项目部应建立《临时用电接地电阻测试台账》
（详见公司标准化流程表），做到动态跟踪管理。
3.6总包项目部应每月不少于一次组织分包单位项目部进行临时用电检查。
3.7总包项目部应对分包单位项目部电工持证和用电人员安全教育培训情况进行检查。电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关
安全教育培训和技术交底，考核合格后方可上岗工作。
4. 附则
4.1本制度由安全生产领导小组负责解释。
4.2本制度自印发之日起施行。
临时用电安全管理试题
1. 分配电箱（二级箱）与开关箱（三级箱）的距离不得
大于（）mo
A. 3
B. 30 （正确答案）
C. 10
D. 20
2. 开关箱与用电设备的距离不得大于（）mo
A. 30
B. 10
C. 3 （正确答案）
D. 20
3. （）就是工作零线与保护零线分开设置的接零保护系统。
A. TN-S （正确答案）
B. TT
C. TN
D. TN-C-S
4. 一般场所开关箱额定漏电动作电流为不大于（）mA,额定动作漏电时
间为不大于（）s。
A. 15,0.1
B. 0.1,30
C. 30,0.1 （正确答案）
D. 0.1,15
5. 施工降水、夯实、振捣、地面磨光、施工与生活设施
照明和腐蚀介质场所其额定漏电动作电流为不大于（）
mA,额定漏电动作时间为不大于（）
A. 15,0.1 （正确答案）
B. 0.1,30
C. 30,0.1
D. 0.1,15
6. 总配电箱额定漏电动作电流为不大于30mA，额定漏电动作时间应大于0.1s,,但其额定漏电动作电流与额定漏电动作时间的乘积不超过安全界限值
（）mASo
A. 15
B. 30 （正确答案）
C. 10
D. 20
7. 施工现场临时用电设备在（）台及以上或设备总容量在（）kW
及以上者，应编制临时用电施工组织设计。
A. 50,5
B. 3,30
C. 4,40
D. 5,50 （正确答案）
8. 在建工程（含脚手架）的周边与10kv的外电架空线路的边线之间的最小安全操作距离为（）mo
A. 4
B. 8
C. 10
D. 6 （正确答案）
9. 施工现场的机动车道与12kv的外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离为（）mo
A. 4
B. 7 （正确答案）
C. 8
D. 6
10. 施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于
（）mo
A. 0.5 （正确答案）
B. 1
C. 1.2
D. 1.8
11. 同一个开关箱不能控制（）台用电设备。
A. 1台（正确答案）
B. 2台及以上
C. 3台
D. 4
12. 单台容量超过lOOkvA或使用同一接地装置并联运行
且总容量超过lOOkvA的电力变压器或发电机的工作接地电阻值不得大于（）Q。
A. 10
B. 4 （正确答案）
C. 30
D. 5
13. 单台容量不超过lOOkvA或使用同一接地装置并联运
行且总容量超过lOOkvA的电力变压器或发电机的工作接地电阻值不得大于（）。。
A. 30
B. 4
C. 5
D. 10 （正确答案）
14. 在土壤电阻率大于1000。・m的地区，电阻值达不到4。或10。时，工作接地电阻可提高到（）Q。
A. 4
B. 10
C. 30 （正确答案）
D. 5
15. 人工接地体的顶端应埋入地表面下（）m处。
A. 1~1.5
B. 0.5-1
C. 0.5-1.5 （正确答案）
D.
16. 二级箱及一级箱必须用围栏围护隔离并且按照国标JGJ46围护区域应留有足够（）人同时工作的空间和通道。
A. 1
B. 2 （正确答案）
C. 3
D. 4
17. 电缆直接埋地敷设的深度不应小于（）IDo
A. 0.7 （正确答案）
B. 0.5
C. 2.5
D. 1
18. 室内非埋地明敷主干线距地面高度不得小于（）mo
A. 0.7
B. 0.5
C. 1
D. 2.5 （正确答案）
19. 交流弧焊机变压器的一次侧电源线长度不应大于（）m.
A. 4
B. 5 （正确答案）
C. 3
D. 30
20. k哦空气湿度小于（）外的一般场所可选用I类或II类手持电动工具，相关开关箱中漏电保护器的额定漏电动作电流不应大于15mA,额定动作时间不应大于0.1s.
A. 80
B. 85
C. 70
D. 75 （正确答案）
21. 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保护一致。不得一部分设备做保护接零，另一部分设备做保护接地。
对（正确答案）
错
22. 保护接零与保护接地混用也就是说TN系统与TT系统混用
对（正确答案）
错
23. 总配电箱（配电柜）设置了漏电保护器，开关箱可
以不用设置漏电保护器。
对
错（正确答案）
24. 漏电保护器的电源进线类别（相线或零线）必须与其进线端标记相对应，可以交叉混接，标有电源侧和负荷侧的漏电保护器不得接反。
对
错（正确答案）
25. 交流弧焊机应选用具有一次侧漏电保护和二次侧空载降压保护功能的漏电保护器。
对（正确答案）
错
26 .经过漏电保护器的中性线可以作为保护线。
对
错（正确答案）
27 .临时用电工程必须经编制、审核、批准部门和建设单位共同验收，合格后
方可投入使用。
错（正确答案）
28. 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。
对（正确答案）
错
29. 施工现场临时用电工程一般是由外电线路供电的。
对（正确答案）
错
30. 建筑物或构筑物与大地接触的或水下的金属结构不是自然接地体。
对
错（正确答案）
31. 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须遵守以下三项基本用电原则：一；一；一o
空1答案：采用三级配电系统
空2答案：采用TN-S接零保护系统
空3答案：采用二级漏电保护系统
32. 漏电保护器：简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有一和一保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
空1答案：漏电故障
空2答案：过载
33. 临时用电组织设计及变更时，必须履行“一、一、”程序.
空1答案：编制
空2答案：审核
空3答案：批准
34. 临时用电工程定期检查应按一工程进行，对安全隐患必须及时处理，并应履行一手续。
空1答案：分部、分项
空2答案：复查验收
35. 开关箱必须保证一、一、一、一。
空1答案：一箱
空2答案：一机
空3答案：一闸
空4答案：一漏保
36. 在施工现场，常见的接地装置有一、一、一o
空1答案：工作接地
空2答案：重复接地
空3答案：防雷接地
37. 人工接地体可用垂直埋设的一—或不得采用螺纹钢，以及水平埋置的圆钢、扁钢等。
空1答案：角钢
空2答案：圆钢
空3答案：钢管
