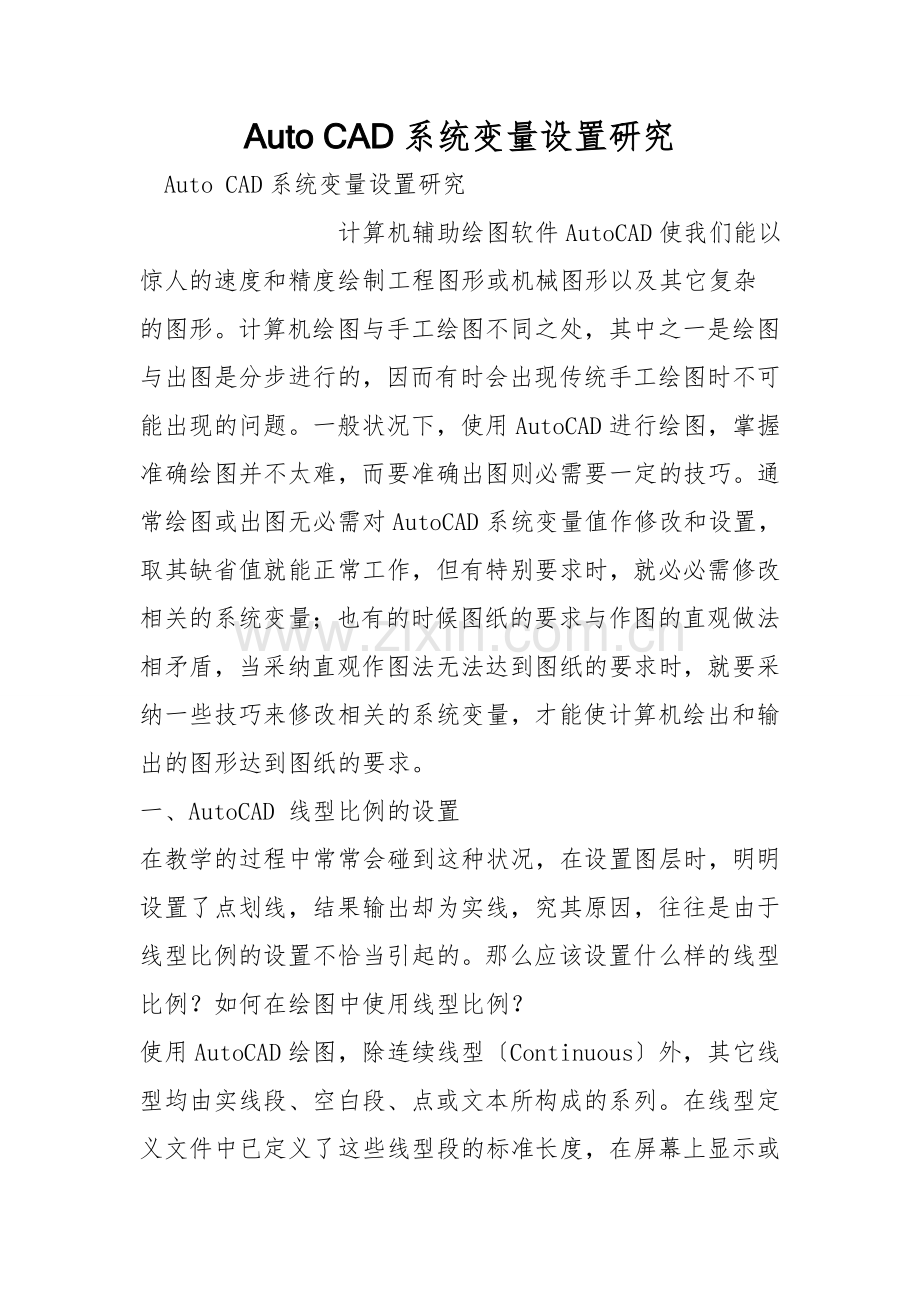

Auto CAD系统变量设置研究
Auto CAD系统变量设置研究
计算机辅助绘图软件AutoCAD使我们能以惊人的速度和精度绘制工程图形或机械图形以及其它复杂的图形。计算机绘图与手工绘图不同之处，其中之一是绘图与出图是分步进行的，因而有时会出现传统手工绘图时不可能出现的问题。一般状况下，使用AutoCAD进行绘图，掌握准确绘图并不太难，而要准确出图则必需要一定的技巧。通常绘图或出图无必需对AutoCAD系统变量值作修改和设置，取其缺省值就能正常工作，但有特别要求时，就必必需修改相关的系统变量；也有的时候图纸的要求与作图的直观做法相矛盾，当采纳直观作图法无法达到图纸的要求时，就要采纳一些技巧来修改相关的系统变量，才能使计算机绘出和输出的图形达到图纸的要求。
一、AutoCAD 线型比例的设置
在教学的过程中常常会碰到这种状况，在设置图层时，明明设置了点划线，结果输出却为实线，究其原因，往往是由于线型比例的设置不恰当引起的。那么应该设置什么样的线型比例？如何在绘图中使用线型比例？

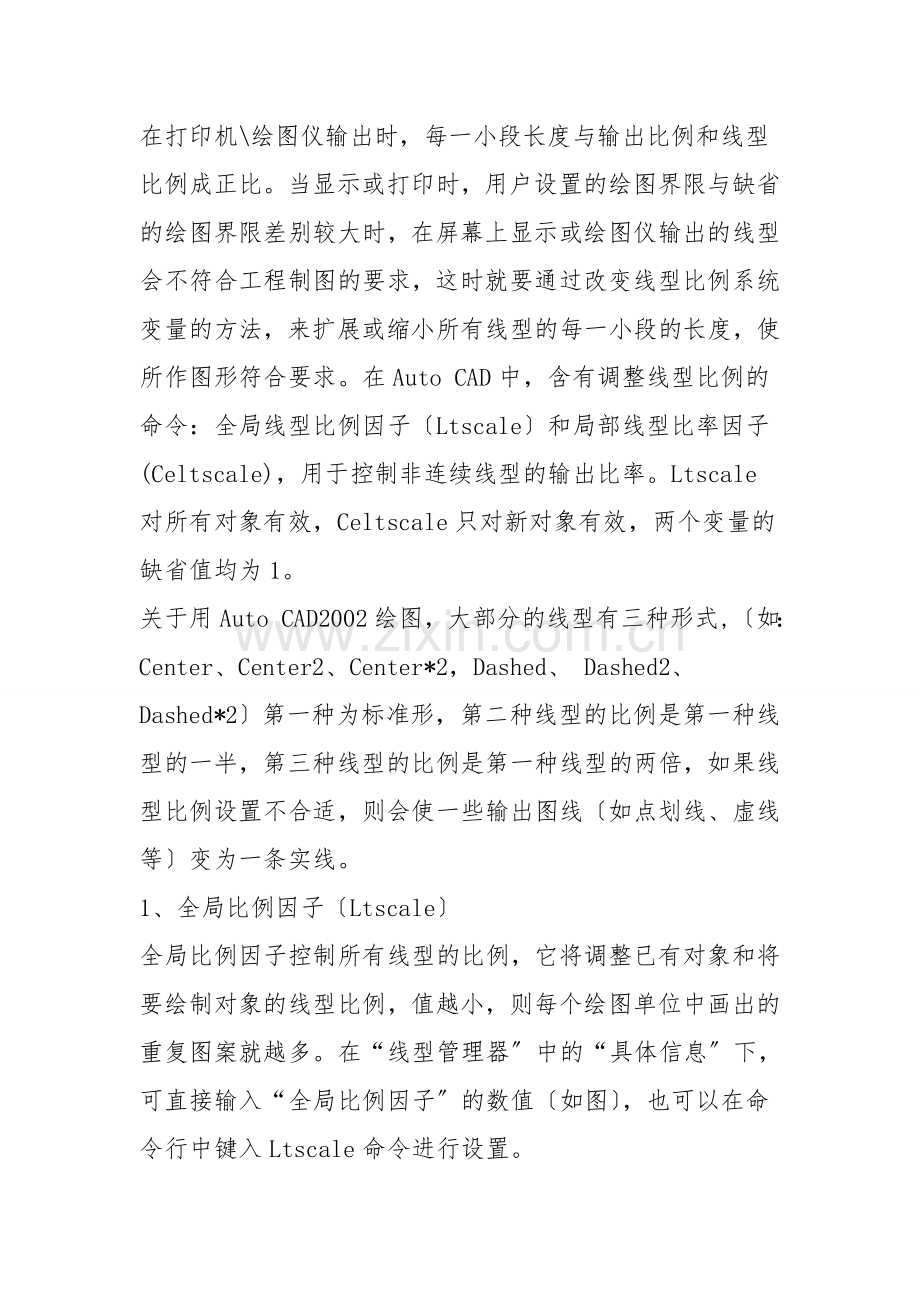

使用AutoCAD绘图，除连续线型〔Continuous〕外，其它线型均由实线段、空白段、点或文本所构成的系列。在线型定义文件中已定义了这些线型段的标准长度，在屏幕上显示或在打印机\绘图仪输出时，每一小段长度与输出比例和线型比例成正比。当显示或打印时，用户设置的绘图界限与缺省的绘图界限差别较大时，在屏幕上显示或绘图仪输出的线型会不符合工程制图的要求，这时就要通过改变线型比例系统变量的方法，来扩展或缩小所有线型的每一小段的长度，使所作图形符合要求。在Auto CAD中，含有调整线型比例的命令：全局线型比例因子〔Ltscale〕和局部线型比率因子(Celtscale)，用于控制非连续线型的输出比率。Ltscale 对所有对象有效，Celtscale只对新对象有效，两个变量的缺省值均为1。
关于用Auto CAD2002绘图，大部分的线型有三种形式,〔如：Center、Center2、Center*2，Dashed、 Dashed2、Dashed*2〕第一种为标准形，第二种线型的比例是第一种线型的一半，第三种线型的比例是第一种线型的两倍，如果线型比例设置不合适，则会使一些输出图线〔如点划线、虚线等〕变为一条实线。
1、全局比例因子〔Ltscale〕
全局比例因子控制所有线型的比例，它将调整已有对象和将要绘制对象的线型比例，值越小，则每个绘图单位中画出的重复图案就越多。在“线型管理器〞中的“具体信息〞下，可直接输入“全局比例因子〞的数值〔如图〕，也可以在命令行中键入Ltscale命令进行设置。
命令：Ltscale
输入新线型比例因子＜1.0000＞：20↙
则使系统重新刷新图形。
2、局部线型比例因子〔Celtscale〕
“全局比例因子〞基本相同。如在Celtscale=2的图形中绘制的点划线，假设将Ltscale设为0.5，其效果与在Celtscale=1的图形中绘制Ltscale =1时的效果一样。
所以在具体作图时，如果碰到必需画点划线，出来的是一条实线，而调整局部线型比例因子未果时，则合计调整全局比例因子，将全局比例因子加大，则可达到预期的绘图效果。
二、线宽参数的设置
过去手工绘图，其绘图和出图是同步进行的，如今计算机绘图，其绘图和出图是分步进行的。无论是绘制建筑工程图还是机械零件图，在打印输出工程图样时，最主要的一项工作是控制打印图样的`线宽、线型、颜色、封口，且每种线型都有其相应的线宽，在旧版本的AutoCAD绘图过程中，即使定义了线型宽度，其在视图区也不能显示出线型宽度的区别〔不含多义线Pline〕。只能通过图层或设定线的颜色来区分线的宽度。目前绘图员考证的试题，采纳的就是这种方法。而在AutoCAD2002中，新增了〞Lweight〞〔线型宽度设置〕命令，为用户提供了新的功能，即利用实体特性进行控制，为图形的实体设置线宽，利用它可以在屏幕上显示和打印输出时，控制实体的线宽。2002版中打印设置可分为三个部分，分别为打印机属性设置、打印样式设置及页面设置。
由于线宽的模型空间和图纸空间的显示效果不同，在模型空间是以象素显示，而在图纸空间则是以打印宽度进行显示，因而我们在绘制图形时应熟悉到在模型空间由线宽设置的图线，与对象的真实宽度并不相等。当线宽值设为“0〞时，它在屏幕上以最小的宽度〔一个象素宽〕显示，线宽定为其它值时，则以象素宽度与真实单位值的比值来显示。
例如：打印输出一个由3D建模转换成2D的图形〔以下图〕
①首先对应各种线形的宽度要求设置图层及线宽，在模型空间环境下进行绘图，绘图时可随时通过状态栏“线宽〞观察其绘图效果。
②将建模图形由模型空间转换为图纸空间，并在图纸空间进行页面设置，同时进行消隐处理，然后打印出图。
其中，在模型空间，线宽的显示并不随缩放比例的改变而改变，不管图形区域如何进行缩放，它均以设置的象素宽来显示，如果要使图形对象的线宽改变，则要重新设置线宽的显示比例值。
为图形的实体设置线宽，可通过打开状态行的“LWT〞按钮来显示，这样可直观地区分实体线型，便于浏览及图形输出，也可键入“Leight〞命令，在出现Line weight Settings对话框后，设置当前绘图的线宽；假设想在屏幕上直观地显示出来，还必必需打开“Display Line weight〞选项。打印时，线宽参数设定的过程为：
命令菜单：
文件＼Plot Styles(打印样式管理器)＼Fill Patterns.ctb (打印样式编辑器)＼格式视图编辑线宽，同时选取输出实体线型的颜色，则在出图时，按不同的颜色对应不同的线宽绘制图形。
三、图形输出比例的设置
当我们绘制图形的比例与我们输出图形时使用的比例不同时，就会使原来绘制的图形中的文字标注等在输出的图形中发生变化，因此在绘制图形之前还须确定图形的输出比例。为了保证图形输出时文字的大小是我们所想要的，应在文字建立时使用如下公式：文字绘制高度=文字输出高度*图形输出比例；图形输出比例=输出图幅的长度〔宽度〕/图幅的长度〔宽度〕。
例如：我们按1：1的比例绘制一图幅为A4的图形，而我们准备按A3的图幅输出时，则图形的输出比例为：297与210的比约为1.41，所以绘制文字时其高度值应扩展为1.41倍才能保证我们想要的输出高度。关于已经绘制好的文字，可以用Scale命令来修改其比例。
具体做法是：
命令：scale↙
选定对象，确定基点
↙
同理，绘制图线的宽度也应该合计这点，其给定宽度等于输出宽度乘以其比例值。
从以上施行和分析可看出，计算机绘图并不完全像手工绘图那样同步绘图和出图，因此有时用直观作图法无法达到图纸的要求。这就必需要我们深入掌握计算机绘图理论，并能熟练地掌握一些常用的系统变量的使用方法和设置技巧，才能使我们的绘图工作更为便利、顺畅，大大地提升绘图水平和绘图效率。〔责任编辑：陈国因〕

CAD常用系统变量的设置技巧总结
CAD常用系统变量的设置技巧总结
1、DIMADEC
本系统变量可使标注的角度保留有效的位数，缺省时(-1)，当DIMADEC为2时角度标注时只显示两位小数。
2、DIMALTZ
当在DDIM—ANTOTATION--UNITS中设置单位时，DIMALTZ就存储此值。本系统变量控制是否显示换算单位标注值中的零。DIMALTZ值为0到3时仅影响英尺和英寸标注。
0消除零英尺和零英寸
1包涵零英尺和零英寸
2消除零英寸，包涵零英尺
3包涵零英寸，消除零英尺
4消除十进制标注中的前导零(例如，0.5000变为.5000)
8消除十进制标注中的后续零(例如，12.5000变为12.5)
12消除前导零和后续零(例如，0.5000变为.5)
3、DIMASO
有时候我们拿到其它单位的图纸时会发现图内的标注是打散的，这对编辑、修改带来相当大的不便，本系统变量就是控制标注对象是否关联的开关。
Off组成标注的各元素之间是互不关联的，即直线、圆弧、箭头和标注的文本是以独立的对象形式绘制的，尺寸不能被更新。
On组成标注的各元素之间是互相关联的，它们被组织到一个单一的对象中。如果对象上的定义点移动了，则标注的值将被更新。
注意：DIMASO的值存储在模板(*.Dwt)中而不存储在标注样式中。
4、DIMLFAC
本系统变量用于为线性标注测量单位设置全局比例因子，标注中的所有线性距离(包括半径、直径和坐标)在转换成标注文字前都要乘以本系统变量的值。例如我们画图时采纳1：50画的，图中的一个单位对应的长度就是50mm，在标注时要标注实际长度，那么就可以将Dimlfac设成50，标注时就是我们所要求的尺寸了。
DIMLFAC关于角度标注是无效的。
如果用户在图纸空间中创建标注且本系统变量的值非零，AutoCAD将测量距离乘以DIMLFAC变量的绝对值。在模型空间中，如果本系统变量的值为负，则该值将被忽略，AutoCAD将使用1.0来乘以各距离值。
如果在图纸空间中用户选择了“视口〞选项并通过DIM提示改变本系统变量的值，AutoCAD将为DIMLFAC计算一个值。
标注：dimlfac
当前值《1.0000》新值(视口(V))：v
选择要设置比例的视口：
AutoCAD将计算模型空间到图纸空间的比例，并将负值指定给DIMLFAC。
5、ORTHOMODE
本系统变量强制光标沿正交方向移动。ORTHOMODE打开时，光标只能在相关于UCS和当前栅格旋转角的水平和垂直方向移动。利用F8键可以方便地控制它的值并在正交与非正交之间切换。
0关闭“正交〞模式
1打开“正交〞模式
6、EDGEMODE
本系统变量控制TRIM和EXTEND命令如何确定剪切边和边界边。
0使用选定的边而不使用延长线
1使用剪切边或边界的假想延长线来延伸或修剪选定的对象
当EDGEMODE=1时，剪切和延长时可以不选定边，而且边与线之间可以是相交的，也可以是不相交的。这对实体较少的图形编辑时比较方便，当图形线条较多时则显得比较麻烦。
7、PLINEWID
Pline是一条非常有用的命令，我们可以利用线宽的变化来绘制箭头等图形，但当我们绘制等宽的线条时每次都设置起始的线宽就显得比较麻烦，本系统变量就可以设置多义线的缺省宽度。
8、PICKFIRST
我非常欣赏AUTOCAD的“主谓〞操作方式(即先选择必需要操作的实体，在键入命令的方法)，但有时却发现有些图纸的这种操作方式是Disable的，怎样打开这项功能呢?PICKFIRST系统变量就是控制是在输入命令之前(先选择后执行)还是输入命令之后选择对象的开关。
0关闭PICKFIRST
1打开PICKFIRST
9、FONTALT
当找不到指定的字体文件时，本系统变量用来指定替换字体。如果未指定替换字体，则AutoCAD显示“替换字体〞对话框，此对话框在以下状况下显示：
1)打开了一个R14以前版本的图形;FONTALT没有设置或未找到;已定义的文本样式中的TrueType、SHX或PostScript字体没有找到。
2)打开了一个R14图形;FONTALT没有设置或未找到;已定义的文本样式中的SHX或PostScript字体没有找到。关于在R14图形中丢失的TrueType字体，AutoCAD自动将其替换为可用且最相似的TrueType字体。
3)在“系统配置〞对话框中指定替换字体时，按“浏览〞按钮。
我们可以利用这个系统变量设施默认得字体，例如TXT.SHX或TXT.TTF等。
10、SORTENTS
初始值：96
本系统变量控制DDSELECT对象排序操作。SORTENTS使用以下位码：
0禁用SORTENTS
1为选择的对象排序
2为捕捉的对象排序
4为重画的图形排序
8为MSLIDE生成幻灯片排序
16为REGEN重生成对象排序
32为打印排序
64为PostScript输出排序
要同时选择多个位码，请输入选定位码的和。例如，输入3表示既为选择的对象排序，又为捕捉的对象排序。
初始值为96，表示仅为打印和PostScript输出排序。设置附加的排序选项将导致重生成和重画的速度变慢。
修改SORTENTS系统变量可使已排序的`对象的显示次序暂时无效。然而，如果再发出DRAWORDER命令，图形次序将被恢复。
11、ISAVEPERCENT
本系统变量决定图形文件中所能容忍耗损空间的总量。ISAVEPERCENT的值是一个从0到100的整数，缺省值为50，表示文件中的耗损空间不能超过文件大小的50%。耗损的空间可以通过定期的全部储存来消除。当超出了50%时，下一次将进行全部储存，从而把耗损的空间重置为0。如果ISAVEPERCENT设置为0，则每一次都进行全部储存，但当图形较大时无论，将消耗较多的存盘时间。当然，假设你的磁盘资源比较宝贵时还是比较有用的。
12、ISAVEBAK
在这里一个项目的图形文件时，会对AUTOCAD产生的BAK文件比较反感，认为他们比较浪费磁盘空间。ISAVEBAK设置为0时可以提升增量储存的速度，尤其对大图形效果比较显然。ISAVEBAK控制是否创建备份文件(BAK)。在Windows中，复制大图形的文件数据创建一个BAK文件占去大部分增量储存时间。
0不创建BAK文件(即使是全部储存)
1创建BAK文件
在某些状况下(诸如储存到一半时掉电)，有图形文件的备份还是比较有用的。
13、RASTERPREVIEW
从R13版本以后AUTOCAD的图形文件储存时都附带了一个预览图象，但要占用一定的磁盘空间。本系统变量控制BMP预览图像是否随图形一起储存。
0不创建预览图像
1创建预览图像
14、DRAGMODE
本系统变量控制被拖动对象的显示。
On在拖动时不显示对象的轮廓
Off在选定要拖动的对象后，如果在命令行中输入drag，则在拖动时显示对象的轮廓
Auto自动;在拖动时总显示对象的轮廓。
15、dimtix
类型：开关
储存方式：图形
初始值：关
本系统变量用于在尺寸界线之间绘制文字。
结果随标注类型的不同而不同。关于线性标注和角度标注，AutoCAD将文字放置到尺寸界线之间(如果有足够的空间)。关于不适于放入圆或圆弧中的半径标注和直径标注，DIMTIX将不生效并将这些文字强制放到圆或圆弧外。
开不管AutoCAD是否将标注文字放置到尺寸界线之外，强制将这些文字绘制到尺寸界线之间。
