工作面液压支架拆掉、解体及运输安全技术措施
一、工程概况
XXX工作面拆掉通道马上施工完毕，将对工作面106架液压支架进行拆掉，为满足运输要求，并对中部架和过渡架进行解体，为确保施工安全顺利进行，制定如下安全技术措施。
二、生产组织措施
〔一〕施工地点：XXXXXX拆掉通道、轨道顺槽
〔二〕施工负责人：xxx
     安全负责人：xxx
〔三〕施工期间，每班必必需由施工队组跟班队长在现场统一指挥作业，且XXX安监科安监员现场监督。
〔四〕为合理使用好劳作力，以较快的速度安全、保质、保量按期完成施工任务，拆掉施工分：零点班、八点班、四点班，“三八〞制施工，施工期间，队组跟班队干现场跟班，及时解决问题确保正常施工。
三、拆架前的准备工作
〔一〕支架拆掉前，提前在XXX轨道顺槽安装临时乳化泵站为拆掉期间支架供液，并敷设好相关管路，在拆掉期间，临时乳化液泵站的维护和保养由施工方负责。
〔二〕支架拆掉前，必需紧靠1#支架，106#支架用不小于Φ×3.0m强化支护(依据现场状况调整木垛大小及数量)，待胶带顺槽设备、拆掉通道溜槽等拆掉完毕后，检查工作面无安全隐患后方可开始回撤工作面支架。

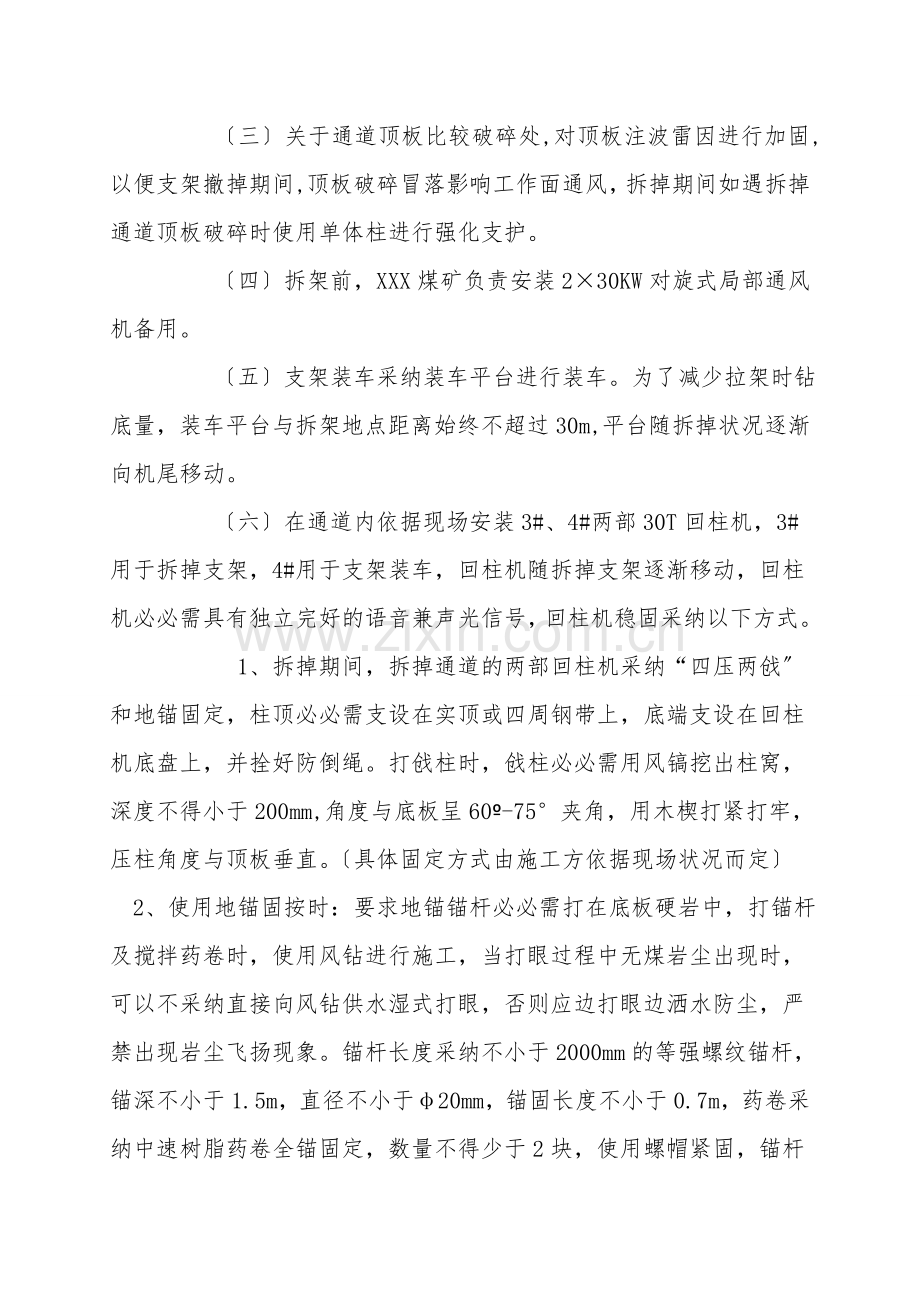

    〔三〕关于通道顶板比较破碎处,对顶板注波雷因进行加固,以便支架撤掉期间,顶板破碎冒落影响工作面通风，拆掉期间如遇拆掉通道顶板破碎时使用单体柱进行强化支护。
    〔四〕拆架前，XXX煤矿负责安装2×30KW对旋式局部通风机备用。
    〔五〕支架装车采纳装车平台进行装车。为了减少拉架时钻底量，装车平台与拆架地点距离始终不超过30m,平台随拆掉状况逐渐向机尾移动。
    〔六〕在通道内依据现场安装3#、4#两部30T回柱机，3#用于拆掉支架，4#用于支架装车，回柱机随拆掉支架逐渐移动，回柱机必必需具有独立完好的语音兼声光信号，回柱机稳固采纳以下方式。
     1、拆掉期间，拆掉通道的两部回柱机采纳“四压两戗〞和地锚固定，柱顶必必需支设在实顶或四周钢带上，底端支设在回柱机底盘上，并拴好防倒绳。打戗柱时，戗柱必必需用风镐挖出柱窝，深度不得小于200mm,角度与底板呈60º-75°夹角，用木楔打紧打牢，压柱角度与顶板垂直。〔具体固定方式由施工方依据现场状况而定〕
2、使用地锚固按时：要求地锚锚杆必必需打在底板硬岩中，打锚杆及搅拌药卷时，使用风钻进行施工，当打眼过程中无煤岩尘出现时，可以不采纳直接向风钻供水湿式打眼，否则应边打眼边洒水防尘，严禁出现岩尘飞扬现象。锚杆长度采纳不小于2000mm的等强螺纹锚杆，锚深不小于1.5m，直径不小于φ20mm，锚固长度不小于0.7m，药卷采纳中速树脂药卷全锚固定，数量不得少于2块，使用螺帽紧固，锚杆外露1～3丝。每台绞车使用地锚的数量不少于6根。
    3、木柱固定使用直径不小于20cm优质圆木，必必需拴好防倒绳。当回柱机必需要固定在支架下面时，应使其戗柱戗在支架顶梁的强化部位〔严禁损毁支架的配件〕。
回柱机安装时，其驱动部分和开关等距巷道间隙不小于0.6m，距人行道不小于0.8ｍ，巷道支护合格
    4、回柱机均采纳6×19股纤维芯绳，绳头采纳绳卡或插接的方式进行固定，采纳绳卡固按时，每个绳头不低于5副绳卡，保险绳不低于3副绳卡，间距150-200mm〔绳卡与绳径相应〕；采纳插接方式固定绞车绳环时，插接长度不少于三个半捻距〔或主绳直径的20倍〕，保险绳插接长度不少于两个半捻距，并用不少于3副绳卡固定；使用保险绳时，保险绳必必需采纳不低于6×19-Ф18.5mm的优质钢丝绳。
5、所有绞车及回柱机必必需用钢筋网在戗柱或压柱中间将网边与柱身捆绑牢固，护身网网宽大于两柱宽，绞车司机操作时必必需站在护身网后面。
〔七〕拆架前，工作面轨道铺设。所有轨道铺设质量必必需符合《煤矿安全规程》规定。胶带顺槽和轨道顺槽使用现有轨道。拆掉通道铺设38kg/m轨道，铺设三轨，轨距为900mm,轨枕使用标准木轨枕(200mm×200mm×1500mm)，轨枕均匀铺设，间距不超0.8m,轨枕下方应垫平捣实。两根轨道齐头布置，道夹板全部采纳标准道夹板。
 〔八〕施工前所有专业岗位人员必必需持证上岗，遵章操作。所有参加施工人员必必需经过培训并认真学习措施签字后方可参加施工。
〔九〕施工前，备齐各类施工工具：手动导链、风动导链、变向轮、扳手、撬棍、大锤、剁斧、联接环、260型链条、木料等。
〔十〕施工前，由XXX煤矿负责在拆架通道变坡点安设挡车门等安全设施。
〔十一〕施工前，备齐装架车和矿车的专用连接装置〔马镫、联接销等〕，连接装置要定期改换和进行探伤试验。
〔十二〕施工前，具体检查工作面拆掉通道、轨道顺槽运输沿途路线、车场及作业地点的巷道状况和支护质量必必需满足提升运输各设备的要求，其中轨顺必必需满足2.4〔宽〕×3.3〔高〕，确保运输路线畅通。
〔十三〕检查运输路线上的绞车，钢丝绳、绳环、安全设施、语音兼声光信号必必需完好。变坡点处具体检查阻车器，坡段要按规定有可靠灵活的跑车防护装置和防跑车装置。
三、责任分工及运输方式
〔一〕责任分工及运输路线
项目部负责：XXX拆掉通道→XXX轨道顺槽→支架拆装站→XXX轨道顺槽联系巷〔交接点〕。
XXX煤矿负责：XXX轨道顺槽联系巷〔交接点〕→上井
    〔二〕运输方式
1、液压支架在工作面装车后，用机尾2#回柱机、轨道顺槽1#回柱机运至拆装站，在拆装站利用9#、11#绞车配合支架解体，解体后用9#、8#、12#三部绞车运至XXX轨道顺槽联系巷口，移交XXX外运。
    2、山西宏厦第一建设有限责任公司拆安项目部负责液压支架上井后由山西宏厦第一建设有限责任公司拆安项目部负责卸车并倒装至汽车，然后外运至白羊岭煤矿。
    〔三〕工作面绞车、回柱机型号、位置。〔见图五XXX绞车位置及警戒示意图〕
XXX综采工作面运输设备一览表
序号
绞车型号
功率(KW)
额定拉力(KN)
标配钢丝绳(mm)
破断拉力总和〔KN〕
容绳量
警戒点及躲避硐
   8#
JD-1

10

117
150
A C M N
  9#
JD-1

10

117
150
A B C
  10#
JD-1

10

117
150
L O Q
  6#
JSDB-13
22
16

117
200
G H J I
  (20T回柱机)
  5#
JH-14

140

324
150
F J H I
  2#
JSDB-13
22
165
40
1115
180
D E
  (20T回柱机)
  7#
JSDB-13
22
165
40
1115
180
I K R
  (20T回柱机)
  3#
JHDB-30
75
300
40
1115
300
D E
  〔38T回柱机〕
  4#
JHDB-30
75
300
40
1115
300
D E
  〔38T回柱机〕
  1#
JHDB-30
75
300
40
1115
300
B C D
  〔38T回柱机〕
  11#
JD-1

10

117
150
A B C
  12#
JD-1

10

117
150
P N

    〔四〕绞车验算
     1、轨道顺槽1# 38T回柱机(JHDB-30)牵引能力验算
计算参数：①最大坡度为18°；②最大提升长度L为240m；③轨道运输顺槽运输线路单车最重件为ZZG10600/27/50D型过渡架，重量44300Kg；④Ф40㎜钢丝绳最大破断力为：1115KN ；钢丝绳每米重为5.5Kg/m； ⑤回柱机最大提升能力为：300KN。
 Q总＝Q〔Sinα+f1Cosα〕+qL(Sinα+f2Cosα)
     ＝44300 (Sin18°×Cos18°×240 (sin18°×cos18°)
     ＝14445*9.8=142KN
A:JHDB-30回柱机提升能力300KN142KN〔满足提升能力要求〕
B:钢丝绳的安全系数为：m=/Q总=1115/142=7.86.5〔满足安全系数要求〕
    2、轨道顺槽12# 11.4KW绞车(JD-1)牵引能力验算
计算参数：①运输段为平巷；②最大提升长度L为120m；③轨道运输顺槽运输线路单车最重件为16000T的尾梁〔连平板车重量〕，④Ф18.5㎜钢丝绳最大破断力为：117KN ；钢丝绳每米重为 1.218Kg/m； ⑤绞车最大提升能力为：10KN。
 Q总＝Q〔Sinα+f1Cosα〕+qL(Sinα+f2Cosα)
     ＝16000 (Sin0°×Cos0°×120 (sin0°×cos0°)

A:JD-1绞车提升能力10KN2.9KN〔满足提升能力要求〕
B:钢丝绳的安全系数为：m=/Q总=117/2.9=406.5〔满足安全系数要求〕
3、拆架通道回柱绞车2#20T回柱机〔JSDB-13〕牵引能力验算
计算参数：①最大坡度为18°；②最大提升长度L为180m；③拆架通道运输线路单车最重件为支架，重量为49000kg；④Ф40㎜钢丝绳最大破断力为：1115KN ；钢丝绳每米重为5.5Kg/m； ⑤绞车最大提升能力为：165KN
Q总＝Q〔Sinα+f1Cosα〕+qL(Sinα+f2Cosα)
 ＝49000(Sin18°×Cos18°×180 (sin18°×cos18°)
 ＝16452×9.8=161KN
A:JSDB-13绞车提升能力165KN161KN〔满足提升能力要求〕
B:钢丝绳的安全系数为：m=/Q总=1115/161=6.96.5〔满足安全系数要求〕
四、液压支架的拆掉工艺
〔一〕液压支架拆掉工序
1、自机头至机尾〔1#—106#〕的顺序依次拆掉。
序号
设备名称
型 号
设备描述
数 量
1
过渡支架
ZZG10600/27/50D

支架高度2.7～6m
7
2
中部支架
ZZ10600/27/60D

支架高度2.7～6m

98
3
放顶煤支架
ZF-5400/19/32

1
    2、支架邻近处及空顶区域支设木垛。
