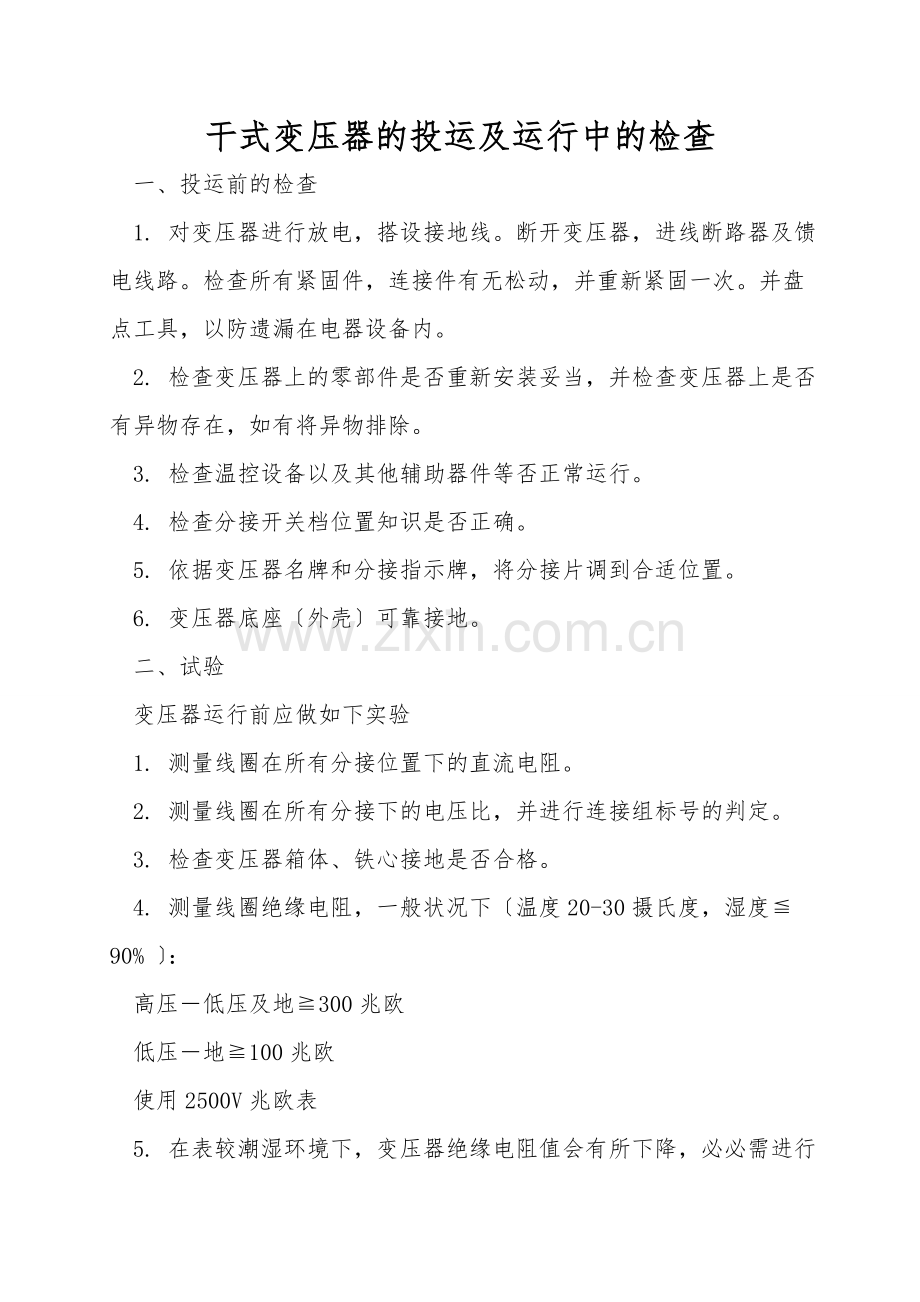

干式变压器的投运及运行中的检查
一、投运前的检查
1. 对变压器进行放电，搭设接地线。断开变压器，进线断路器及馈电线路。检查所有紧固件，连接件有无松动，并重新紧固一次。并盘点工具，以防遗漏在电器设备内。
2. 检查变压器上的零部件是否重新安装妥当，并检查变压器上是否有异物存在，如有将异物排除。
3. 检查温控设备以及其他辅助器件等否正常运行。
4. 检查分接开关档位置知识是否正确。
5. 依据变压器名牌和分接指示牌，将分接片调到合适位置。
6. 变压器底座〔外壳〕可靠接地。
二、试验
变压器运行前应做如下实验
1. 测量线圈在所有分接位置下的直流电阻。
2. 测量线圈在所有分接下的电压比，并进行连接组标号的判定。
3. 检查变压器箱体、铁心接地是否合格。
4. 测量线圈绝缘电阻，一般状况下〔温度20-30摄氏度，湿度≦90% 〕：
高压－低压及地≧300兆欧
低压－地≧100兆欧
使用2500V兆欧表
5. 在表较潮湿环境下，变压器绝缘电阻值会有所下降，必必需进行干燥处理。
6. 检查铁心接地是否合格，然后拆掉接地片，检查铁心对地绝缘是否合格并重新装好接地片
铁心－夹件及地≧2兆欧
穿心螺杆－铁心及地≧2兆欧
使用500V兆欧表
7. 外施工频耐压试验，试验电压为出厂试验电压100%。
三、投运
1、变压器应在空载时合闸投运，合闸涌流峰值最高可达〔58〕倍额定电流，变压器的电流速动保护定值应该躲过涌流峰值。
2、变压器投运后，所带负荷应由轻到重，变压器无异常响声，切忌盲目一次大负荷投入。
3、当环境温度低于限定值时，变压器输出功率可略高于额定值，反则低于额定值。
4、变压器退出运行后，一般不必需要采纳其他措施即可重新投运。但在高湿度条件下，且变压器已发生凝露现象，必需干燥处理后，才能重新投运。
四．运行维护检查
1、检查变压器的温度表，在带负荷的状况下正常温度值为40150摄氏度。
2、仔细听变压器工作时有无异响声，如有异常，应及时推断原因，停变压器处理事故。
3、日常对变压器的检查应一个运行班三次。
4、在高压配电室，每两个月对变压器检查一次。
5、检查时发现有灰尘聚集，则必必需清除，以保证空气流通和防止绝缘击穿。使用干燥的压缩空气〔25〕个大气压吹尽灰尘。

1、 变压器运行5年后，可进行绝缘电阻的测试来推断变压器能否继续运行，一般无其他测试。
