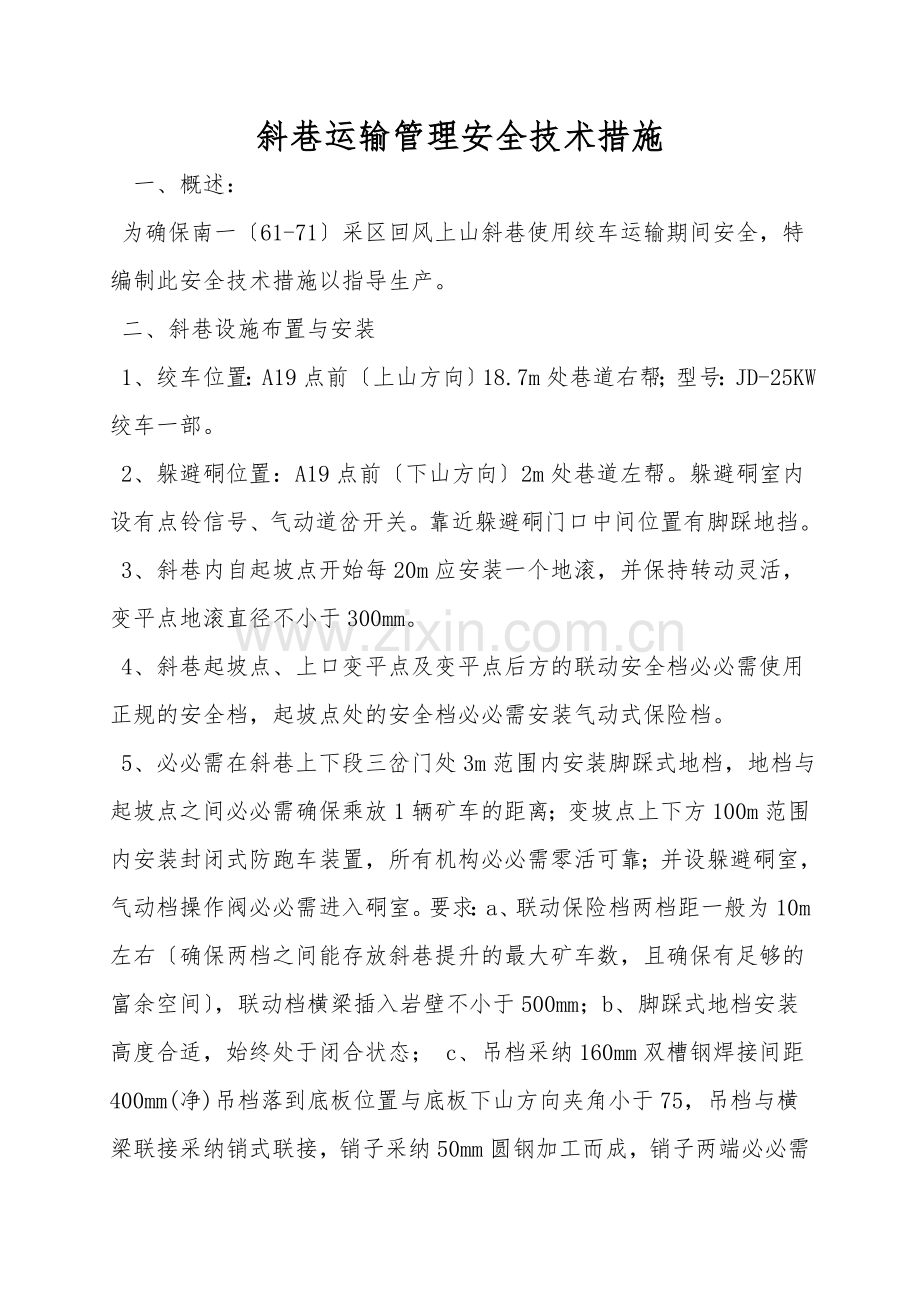

斜巷运输管理安全技术措施
一、概述：
为确保南一〔61-71〕采区回风上山斜巷使用绞车运输期间安全，特编制此安全技术措施以指导生产。
二、斜巷设施布置与安装
1、绞车位置：A19点前〔上山方向〕18.7m处巷道右帮；型号：JD-25KW绞车一部。
2、躲避硐位置：A19点前〔下山方向〕2m处巷道左帮。躲避硐室内设有点铃信号、气动道岔开关。靠近躲避硐门口中间位置有脚踩地挡。
3、斜巷内自起坡点开始每20m应安装一个地滚，并保持转动灵活，变平点地滚直径不小于300mm。
4、斜巷起坡点、上口变平点及变平点后方的联动安全档必必需使用正规的安全档，起坡点处的安全档必必需安装气动式保险档。
5、必必需在斜巷上下段三岔门处3m范围内安装脚踩式地档，地档与起坡点之间必必需确保乘放1辆矿车的距离；变坡点上下方100m范围内安装封闭式防跑车装置，所有机构必必需零活可靠；并设躲避硐室，气动档操作阀必必需进入硐室。要求：a、联动保险档两档距一般为10m左右〔确保两档之间能存放斜巷提升的最大矿车数，且确保有足够的富余空间〕，联动档横梁插入岩壁不小于500mm；b、脚踩式地档安装高度合适，始终处于闭合状态； c、吊档采纳160mm双槽钢焊接间距400mm(净)吊档落到底板位置与底板下山方向夹角小于75，吊档与横梁联接采纳销式联接，销子采纳50mm圆钢加工而成，销子两端必必需有防窜动装置。吊档必必需灵敏可靠，气动档操作阀必必需悬挂在躲避硐室内。保险档要用红白漆间隔漆成，保险档要经常处于闭合状态，只有车辆通过时方可打开。
6、距斜巷上下段100m处安设一部捕车器，捕车器为摆杆脱销式。捕车器机构采纳2根11#矿用工字钢〕，捕车器档采纳160mm双槽钢焊接间距400mm(净) 捕车器档落到底板位置与底板夹角小于75，捕车器档与横梁联接采纳销式联接，销子采纳50mm圆钢加工而成，销子两端必必需有防窜动装置。档必必需灵敏可靠器，通过1根直径为10mm无断丝的新钢丝绳与机构连接。要求捕车器框架与机构的间距不小于45m，机构下设一摆杆，摆杆到地面的距离不得大于1.2m，不得小于0.7m。当矿车超速时，摆杆能带动机构使钢丝绳脱落，挡车器连动落下，并保持灵敏可靠。
7、上山〔下段〕施工的巷道要在耙矸机后5-10m范围内设置保险绳，保险绳采纳18.5mm的无断丝的新钢丝绳双股生根在巷道两帮的锚杆上〔锚杆20mm、L＝2400mm并用1卷树脂药卷锚固〕，钢丝绳与锚杆之间用2付绳卡子卡紧；保险生通过10mm无断丝的新钢丝绳与吊桶连接，确保保险绳起吊灵活可靠。要求保险绳距离轨道面500mm，并随耙矸机向前移动。
8、沿上山方向绞车前方20m范围内设1棵护身柱，护身柱采纳11＃工字钢，后仰75，两端深入顶底板300mm，要牢固有力，并不得影响绞车正常运行。
9、斜巷运输要在斜巷上下口安装示警红灯，有司机操纵，开车时灯亮，停车时灯灭；在斜巷的起坡点、变平点及所有躲避硐口，必必需安设照明灯并确保正常使用。当斜巷运输过程中，所有人员必必需进入躲避硐及其他安全地点。
10、依据施工必需要，下段斜巷20～30m处设置气动式正规联动安全档，安全档前3m处靠巷道左帮必必需设置躲避硐室；安全档采纳4根锚杆生根在轨道正中顶板，气动操作阀布置在躲避硐室内，安全档必必需灵活可靠，并始终处于闭合状态，闭合时要求挡车器与下山方向底板夹角不得小于75。躲避硐室处必必需设置两组电铃声光信号装置，气动操作阀设在躲避硐室内，声光信号必必需灵敏可靠。
11、上段回头滑子安装要求：
(1)、上段绞车必必需使用采纳＝300mm的正规双回头滑轮，严禁使用开口滑轮，滑轮直径必必需大于22倍钢丝绳直径，滑轮及固定其安全系数不得小于10。回头滑轮四周必必需清理干净，使其倾角和巷道坡度一致。
(2)、固定回头滑轮地锚采纳两根20mm，长2.4m的锚杆，锚杆锚入底板不小于1.6m，且必必需全长锚固，并对其进行拉力测试，确保每根锚杆锚固力不小于80KN，配合双股直径不小于18.5㎜无断丝的钢丝绳用不少于3副绳卡进行连接。
(3)、在回头滑轮与绞车之间合适位置设置一根护绳柱(护绳柱插入顶板不小于200mm，插入底板不小于600mm，且与底板夹角为75)，防止拉断伤人。
三、绞车的选型及计算效验
已知参数：
1．巷道坡度＝16、斜巷长度L＝240m，提升距离L1＝220m；以下对使用JD－25KW绞车进行校验。矿车连接器强度PC＝60KN，依据斜巷施工参数，提升初选JD－25〔A〕调度绞车，绞车启动器为QBZ－80N型；绞车负荷线均选用325＋110一般橡套电缆。依据《JD－25〔A〕调度绞车使用说明书》可知：卷筒直径＝310mm，容绳量L＝320m，钢丝绳直径＝15.5mm，最大静张力Fmax＝16KN，绞车牵引力F牵＝16000N，最大绳速Vmax＝1.399m/s；电动机型号YBJQ－25，电机功率P＝25KW，电压U＝660V／380V，转速n＝1465r／min。JD－25〔A〕调度绞车钢丝绳〔依据运输距离及其它条件〕选择619＋FC型钢丝绳：其绳径为15.5mm，q＝0.817kg/m,钢丝破断拉力F破＝157KN，强度P＝1670Mpa，钢丝直径＝1.2mm。
2．校验钢丝绳安全系数
1〕、钢丝绳的最大静拉力：
F、max＝n(Q1＋Q2)g(sin＋f1cos)＋qL1g(sin＋f2cos)
＝2(600＋1600)9.8(sin16?+0.015cos16?)＋0.8172409.8(sin16?＋0.3cos16?)
＝13591N
提升距离： L1＝240m
巷道倾角： 1＝16?
绞车牵引力： F牵1＝16000N
容绳量： L＝320m〔钢丝绳直径为15.5mm〕

钢丝绳强度： P＝1670Mpa
总破断拉力： F破1＝157KN
矿车自重： Q1＝600Kg
矿车载重： Q2＝1600Kg

矿车数： n1＝2
安全系数 M1＝F破 ∕F、max1＝157000∕
符合《煤矿安全规程》规定
2〕、容绳量校核：
依据《JD－25〔A〕调度绞车使用说明书》提供技术数据：卷筒直径＝310mm，容绳量L＝320m，钢丝绳直径＝15.5mm，提升长度L1＝240m，L1＜L，完全满足施工必需要。

＝1.1135911.399(10000.85)＝24.6KW＜25KW

经过校验所选电动机满足要求。
4．校验绞车强度
最大静张力 F、max1＝13591＜F牵＝16000N
完全能够满足施工必需要。

经过计算和校验，选用JD-25(A)调度绞车，619-15.5m型钢丝绳可满足提升2车的要求，斜巷最大有效提升距离不超过240m。
四、斜巷技术安全措施
1、绞车司机必必需经过专门培训，并持证上岗。并严格按照绞车司机作业操作规程进行操作。
2、绞车司机和扒钩工必必需固定岗位责任制，严禁窜岗、混岗严禁悬钩离岗，严格按照《操作规程》要求执行。
3、斜巷运输时严格执行"行车不行人，行人不行车'的运输管理制度。
4、绞车的固定：稳绞车时，必必需确保绞车最特别部分与轨道安全距离不小于500mm。安装前必必需打好砼基础，选用型号为20mm 、L＝2400mm的左旋无纵筋螺纹钢等强锚杆进行加固，并用混凝土进行二次浇灌，基础深度不小于1.2m。绞车底座与用18＃槽钢所加工的底盘用30mm的螺栓连接，用弹簧垫片双螺母防松。槽钢底盘用10根锚杆垂直打入浇灌好的砼基础并固定牢固，要求锚杆锚固长度不小于1.0m，锚杆外露端用直径为24mm的螺栓连接用弹簧垫片及双螺帽防松。绞车必必需要设护绳板和压绳板，绞车生根绳用双股6＃钢丝绳固定在垂直打入地下的锚杆上并要求牢固可靠〔地锚采纳直径20mm，钢筋左螺旋锚杆，且不少于3卷树脂锚固剂，生根绳接头绳卡不少于3副，严禁把钢丝绳固定在轨道上〕。
5、钢丝绳的总长度必必需确保车辆下放到终点，滚筒上至少要保留3圈余绳，总长度不得超过铭牌规定的最大容绳量，而且必必需确保最外层钢丝绳距滚筒边缘，不得少于钢丝绳直径的2.5倍。钢丝绳固定必必需用与绳径相匹配的压板固定。
6、钢丝绳连接装置必必需使用护绳环，不得少于4副绳卡，卡接时，相邻两绳卡的U型环方向应一致，间距均为150毫米，卡接必必需牢固。
7、每一个钩头必必需配置带有护绳环的保险绳，卡子不少于3副，保险绳应为主绳的一部分，长度和制定挂车数相适应。
8、绞车的操作侧必必需装有不小于2毫米厚金属护身板，用螺栓固定，不得用铁丝捆扎。
9、绞车的操作按钮和声光信号应集中上板，固定在司机便于操作的地方。
10、绞车安装后必必需经安监处验收合格后方可使用。
11、绞车司机开车前必必需认真检查绞车是否固定牢固，地锚螺丝有无松动，底座螺丝有无松动滑扣，闸把、闸皮、护绳板、钩头、保险绳要求完好，声光信号必必需灵敏可靠。发现问题必必需及时汇报处理，否则严禁开车。
12、有以下状况之一的，严禁开车：
①、矿车连接没使用防脱销、标准链或未挂保险绳时；
②、钢丝绳磨损超过《煤矿安全规程》规按时；
③、绞车生根绳、地锚松动时；
④、绞车制动闸不灵活或制动力不够时；
⑤、信号不通或不清时；
⑥、矿车掉道而未拿上道时；
⑦、斜巷内有行人时。
13、扒钩工必必需认真负责，并严格按照串车提升措施规定进行挂车。保险绳必必需正常使用，挂车时必必需使用"运输专用防窜销子和三环链'固定。
14、在摘挂钩地点，扒钩工必必需在车辆完全停稳的状况下进行摘挂钩工作，在完成摘挂钩工作后，在绞车行绳区域内的人员必必需进入躲避硐方可打点走钩，
扒钩工打拉车信号，绞车司机听到声音并回点后方可拉车，当车拉到上口道岔以上距离时，由把钩工打定点，绞车司机听到定点声后马上停车并刹住绞车闸把。这时躲避硐室内把钩工开启气动道岔并打松车信号。把钩工开启脚踏挡。
15、斜巷运输"一坡三档'要按规定安装齐全，并灵敏可靠，保险挡只有在车辆必需要通过时方可拿开。
16、斜巷下口安装坠砣式保险档，坠陀式保险档安装在变坡点向上1～3m的范围内，保险档采纳矿统一加工软档，坠砣放在斜巷下口保险硐内，以便于把钩工操作，加小滑轮导向，坠砣统一使用铁桶。
17、保险档的横梁下面距轨道高度应依据巷道而定，所有竖档与底板的夹角为500～550，且抬起高度距轨面高度应依据巷道而定。
18、斜巷串车提升时，必必需遵守以下规定：
①在斜巷内安设能够将运行中断绳、脱钩的车辆阻止住的防跑车装置。
②上部车场接近变坡点处，安设能够阻止未连挂的车辆滑入斜巷的阻车器。
③在变坡点下方略大于一列车长度的地点，设置能够防止未连挂的车辆继续往下跑车的阻车器。
19、斜巷车道内地辊齐全，地辊间距以不磨轨枕为准，间距为15～20m安设一个，且转动灵活，在拐弯地方，绞车绳运行范围内应安装挡绳站滚。
20、矿车到位后，两部绞车换钩时采纳吊档〔阻车器〕阻住矿车，先摘钩头后摘保险绳，挂钩时先挂钩头后挂保险绳。同时上部绞车司机必必需要握紧闸把，防止矿车下滑。
22、轨枕间距不得大于800mm并与轨道垂直，道岔处、接头处必必需放一块木道板，间隙、凹凸差符合质量标准化规定，道碴捣固坚实。
23、车辆掉道时，必必需首先与绞车司机联系清楚，只有在车辆下方打一防止车辆下跑的牢固支柱后，方可处理掉道车辆，重车掉道时，要用预先规定的信号与司机联系，必必需在车辆下方打设牢靠支柱后，把料卸掉，空车拿上道，车辆掉道时，必必需有当班跟班队长现场指挥拿上道。
24、斜巷运输绞车司机必必需带电松车，严禁在、无信号和信号、声光不齐全、不带电松车的状况下开车。
25、严禁放飞车，确保绞车运行平稳，禁止猛提，急刹车，以防断绳。
26、绞车运输必必需配备清楚可靠的声光信号，禁止用喊、敲管或晃灯等其他方式代替信号。信号为：一响停，二响提升，三响松车。
27、风筒吊挂应避免遮挡绞车司机视线。
28、人力推车时一次只准推1车辆，严禁在矿车两侧推车或把手伸入车帮内推车，同向推车的间距，在轨道坡度小于或等于5时；不得小于10m；坡度大于5时，不得小于30m；坡度大于7时，严禁人力推车。严禁放飞车。推车时必必需随时注意前方。在开始推车、停车、掉道、发现前方有人或障碍物，如：道岔、弯道、硐室入口、出口时、推车人必必需及时发出警号。
29、斜巷运输前必必需仔细检查每辆车的连接状况捆绑是否牢固，严禁超宽、超高，否则严禁走钩。
31、运输时，安全保护装置必必需齐全、完好，并处于常闭状态，只有在过车时才能打开。
32、绞车司机在开车前必必需检查工作地点支护等安全状况，发现隐患及时处理，只有无隐患的状况下方可开车。否则严禁走钩。开车前，绞车司机必必需看清钢丝绳是否由余绳，假设有余绳，应先拉紧到适当程度；检查钢丝绳在滚筒上的固定是否牢固、钢丝绳的排列是否整齐，只有在钢丝绳在滚筒上固定牢固、排列整齐、且滚筒上的余绳不少于3圈的状况下方可开车，否则严禁走钩。开车前，绞车司机必必需认真检查操作系统是否灵活、声、光信号是否清楚，安全制动装置，绞车基础螺栓，地锚及生根绳是否牢固可靠，只有在构件齐全，完好及性能灵敏可靠的状况下方可开车；否则严禁走钩。
33、扒钩工必必需具体检查阻车器，钢丝绳，连接件，发现安全隐患必必需先排除后，只有在确保安全状况下，方可发出开车信号；否则严禁发出开车信号。
34、绞车司机在绞车运行过程中不同意急开急停，要求平稳，匀速，在运转中发现异常状况下马上停车检查，待安全隐患处理完毕后方可开车。
35、在运输过程中，如遇大件车翻车、掉道、刮帮、拉不动等事故时，必必需切断牵引绞车的电流，并闭锁手把，以防误动作。必必需在跟班队长及以上的管理人员现场指挥下，进行处理翻车、掉道、啃底、刮帮等工作。
36、斜巷悬钩时，必必需在车辆前方用道木打设十字型阻车装置，打紧打牢，且车辆下方严禁有人。
37、上段使用绞车时，下段保险档必必需闭合，且迎头人员进入躲避硐室。
38、上段绞车天天必必需有专人对绞车、钢丝绳、钩头、矿车连接装置、防跑车装置和跑车防护装置进行检查。每班行车前应对上述设备设施及绞车道进行检查，确认无误方可行车。
39、回头滑子安装要求：
(1)、固定回头滑子地锚采纳两根20mm，长2m的锚杆，锚杆锚入底板不小于1.6m，且必必需全长锚固，并对其进行拉力测试，确保每根锚杆锚固力不小于80KN，配合双股直径不小于18.5㎜无断丝的钢丝绳用不少于3副绳卡进行连接。
(2)、回头滑子采纳＝300mm的正规滑轮，严禁使用开口滑轮，滑轮直径必必需大于22倍钢丝绳直径，滑轮及固定其安全系数不得小于10。回头滑轮四周必必需清理干净，使其倾角和巷道坡度一致。
(3)、在回头滑子与绞车之间合适位置设置一根护绳柱(护绳柱插入顶板不小于200mm，插入底板不小于600mm，且与底板夹角为75)，防止拉断伤人。
五、其它未尽事宜严格按照《南一〔61-71〕采区回风上山》作业规程落实执行。
