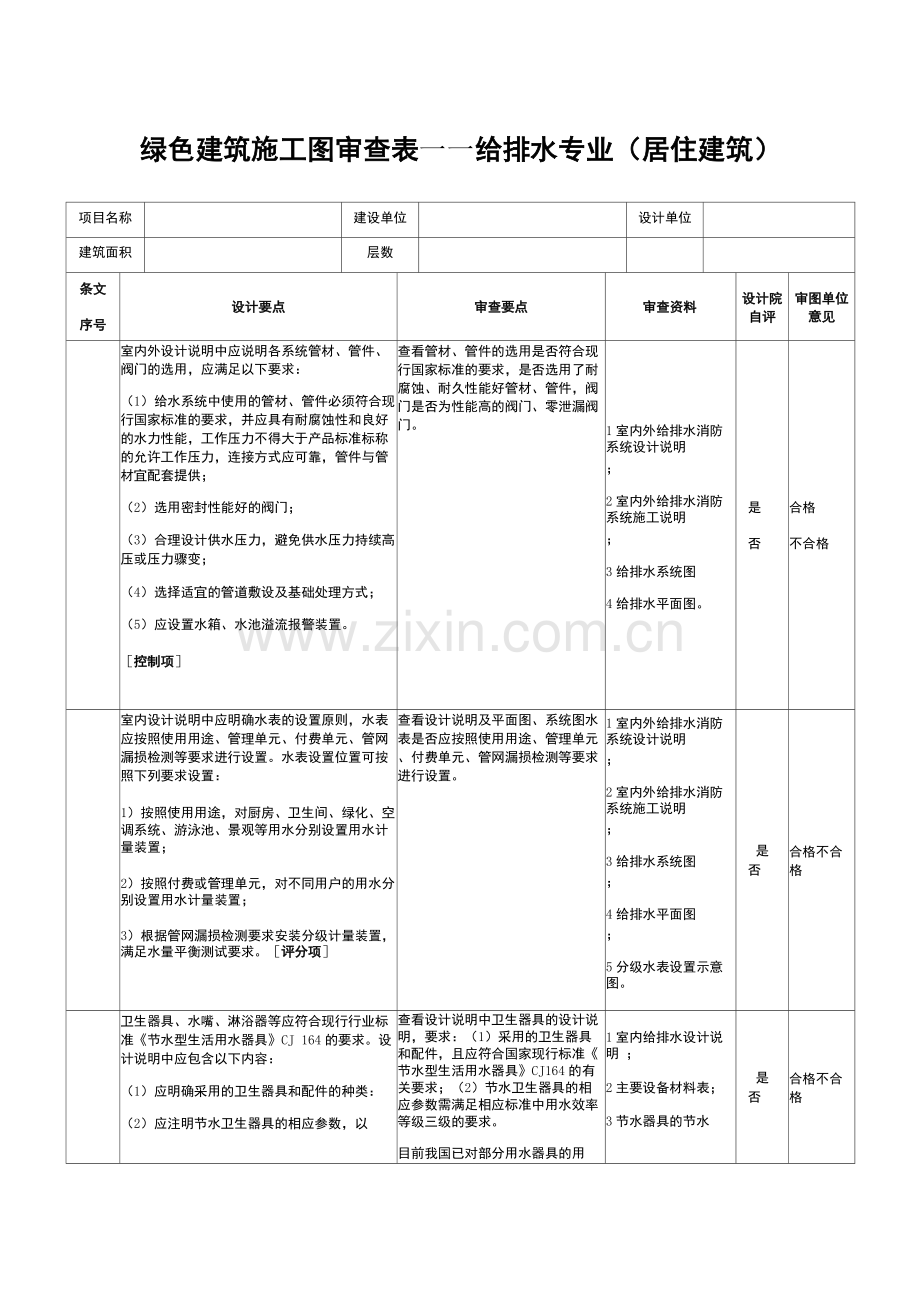

绿色建筑施工图审查表一一给排水专业（居住建筑）
项目名称

建设单位

设计单位

建筑面积

层数

条文
序号
设计要点
审查要点
审查资料
设计院自评
审图单位意见

室内外设计说明中应说明各系统管材、管件、阀门的选用，应满足以下要求：
（1）给水系统中使用的管材、管件必须符合现行国家标准的要求，并应具有耐腐蚀性和良好的水力性能，工作压力不得大于产品标准标称的允许工作压力，连接方式应可靠，管件与管材宜配套提供；
（2）选用密封性能好的阀门；
（3）合理设计供水压力，避免供水压力持续高压或压力骤变；
（4）选择适宜的管道敷设及基础处理方式；
（5）应设置水箱、水池溢流报警装置。
［控制项］
查看管材、管件的选用是否符合现行国家标准的要求，是否选用了耐腐蚀、耐久性能好管材、管件，阀门是否为性能高的阀门、零泄漏阀门。
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
；
3给排水系统图
4给排水平面图。
是
否
合格
不合格

室内设计说明中应明确水表的设置原则，水表应按照使用用途、管理单元、付费单元、管网漏损检测等要求进行设置。水表设置位置可按照下列要求设置：
1）按照使用用途，对厨房、卫生间、绿化、空调系统、游泳池、景观等用水分别设置用水计量装置；
2）按照付费或管理单元，对不同用户的用水分别设置用水计量装置；
3）根据管网漏损检测要求安装分级计量装置，满足水量平衡测试要求。［评分项］
查看设计说明及平面图、系统图水表是否应按照使用用途、管理单元、付费单元、管网漏损检测等要求进行设置。
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
；
3给排水系统图
；
4给排水平面图
；
5分级水表设置示意图。
是
否
合格不合格

卫生器具、水嘴、淋浴器等应符合现行行业标准《节水型生活用水器具》CJ 164的要求。设计说明中应包含以下内容：
（1）应明确采用的卫生器具和配件的种类：
（2）应注明节水卫生器具的相应参数，以
查看设计说明中卫生器具的设计说明，要求：（1）采用的卫生器具和配件，且应符合国家现行标准《节水型生活用水器具》CJ164的有关要求；（2）节水卫生器具的相应参数需满足相应标准中用水效率等级三级的要求。
目前我国已对部分用水器具的用
1室内给排水设计说明 ；
2主要设备材料表；
3节水器具的节水
是
否
合格不合格

满足相应标准中用水效率等级三级的要求。
目前我国已对部分用水器具的用水效率制定了相关标准，如：《水嘴用水效率限定值及用水效率等级》GB 25501-2010、《坐便器用水效率限定值及用水效率等级》GB25502-2010，《小便器用水效率限定值及用水效率等级》GB 28377-2012、《淋浴器用水效率限定值及用水效率等级》GB 28378-2012、《便器冲洗阀用水效率限定值及用水效率等级》GB 28379-2012。［控制项］
水效率制定了相关标准，如：《水嘴用水效率限定值及用水效
率等级》GB 25501-2010、《坐便器用水效率限定值及用水效率等级》GB 25502-2010，《小便器用水效率限定值及用水效率等级》GB 28377-2012、《淋浴器用水效率限定值及用水效率等级》GB 28378-2012、《便器冲
洗阀用水效率限定值及用水效率等级》GB 28379-2012。
参数说明。

给水系统应采取相应措施节水、节能，设计说明中应明确给水系统的分区形式和供水系统的压力控制要求，对供水压力的要求为：
（1）应充分利用市政供水压力，高层建筑给水系统应合理进行分区，各分区最低卫生器具配水点处静水压力不大于0.45MPa ；
（2）应采取防止系统超压和末端水压控制措施，单元式住宅建筑用水点水压不应大于0.20MPa，且不小于用水器具要求的最低工作压力。［控制项］
查看设计说明中对供水系统压力的说明，具体审查以下内容：
（1）各分区最低卫生器具配水点处静水压力不大于0.45MPa ；
（2）采取防止系统超压和末端水压控制措施，单元式住宅建筑用水点水压不大于0.20MPa，且不小于用水器具要求的最低工作压力。
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
；
3给水系统图 ；
4各层用水点用水压力计算表。
是
否
合格不合格

给排水设备和管道产生的噪音应满足现行国家标准《民用建筑隔声设计规范》GB 50118对各类功能的建筑室内环境的要求，排水系统宜选用具有降噪功能的管材和管件，不满足时应采取相应的隔声降噪措施，可采取下列措施减小给排水系统噪音的影响：［控制项、评分项8.2.3］
1）合理选择排水管材。如采用柔性排水铸铁管、内壁带螺旋塑料管、芯层发泡管等隔音较好的排水管材；
2）合理确定给水管管径。
3）民用建筑物内设置的给水加压设备不应毗邻居住用房或在其上层或下层；
4）降低水泵房噪音。水泵基础设减振器、橡胶隔振垫等；与水泵连接的管道，管道吊架采用弹性吊架；水泵出水管上设消声止回阀；在水泵进出管上装设柔性接头。［控制项］
查看设计说明中给排水设备和管道产生的噪音应满足现行国家标准《民用建筑隔声设计规范》GB50118对各类功能的建筑室内环境的要求；排水系统是否有隔声降噪措施。
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
；
3给水系统图。
是
否
合格不合格

若项目景观用水、绿化用水、车辆冲洗用水、道路浇洒用水、冲厕用水等不与人体接触的生活用水采用了雨水、市政再生水、建筑中水、海水等非传统水源，应达到相应的水质标准。非传统水源供水系统必须采取下列安全措施，且不得对人体健康与周围环境产生不良影响：［控制项］
若项目设置有非传统水源的利用系统，需查看（1）非传统水源的用水安全保障措施，不得对人体健康与周围环境产生不良影响。（2）根据用水要求的不同，给水水质应达到国家、地方或行业标准规定的要求。
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
；
3非传统水源系统
是
否
合格不合格

（1 ）严禁与生活饮用水管道连接；
（2 ）供水管道应设计涂色或标识，并应符合现行国家标准《建筑中水设计规范》GB50336、《建筑与小区雨水利用工程技术规范》GB 504的要求；
（3）水池、水箱、阀门、水表及给水栓、取水等均应采取防止误接、误用、误饮的措施；对设在公共场所的非传统水源取水设置带锁装置；用于绿化浇洒的取水龙头，明显标识"不得饮用”，或安装供专人使用的带锁龙头；
（4）雨水、中水等非传统水源的储存、输配等过程中要有足够的消毒杀菌能力，且水质不被污染；
（5）供水系统应设有备用水源、溢流装置及相关切换设施等；
（6）雨水、中水等在处理、储存、输配等环节中应采取安全防护和监测、检测控制措施；
（7）采用海水冲厕时，应对管材和设备进行防腐处理，污水应处理达标后排放；
（8）生活饮用水不得因管道、设施产生回流而受污染，应根据回流性质、回流污染危害程度，采取可靠的防回流措施。

图纸。

系统图中按照条的对水表设置的要求画出水表的具体位置。［评分项］
审查系统图中水表的设置是否齐全，需满足分户计量收费和分级计量水表，具体要求可参见2.3.2 条。
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
；
3给排水系统图
；
4给排水平面图
；
5分级水表设置示意图。
是
否
合格不合格

系统图中应按照条的要求，体现给水系统的分区形式，并注明各分区最低卫生器具配水点处静水压力不大于0.45MPa ；需要设置减压装置的系统应在系统图中画出减压装置的具体位置，并注明供水末端的供水点压力大于0.20MPa。［控制项］
审查系统图中供水点压力是否满足以下要求:
（1）注明各分区最低卫生器具配水点处静水压力不大于0.45MPa；（2）采取防止系统超压和末端水压控制措施，单元式
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
是
否
合格不合格

住宅建筑用水点水压不大于0.20MPa，且不小于用水器具要求的最低工作压力。
；
3给水系统图 ；
4给排水平面图；
5各层用水点用水压力计算表。

若项目设计有热水系统，热水系统图及平面图应体现条中的内容，当住宅设置集中生活热水系统时，应设干、立管循环。
［控制项］
审查系统图中保证热水系统运行的设施是否齐全，具体为：
（1 ）采用集中热水供应系统时，并应设置完善的热水循环系统；（2）当住宅设置集中生活热水系统时，应设干、立管循环。
1热水系统设计说明 ；
2热水系统施工说明 ；
3热水系统系统图；
4热水系统平面图。
是
否
合格不合格

应进行完善的给排水专业水力计算，制作专业水力计算书，内容应包括：（1）供水充分利用市政压力，加压系统选用节能高效的设备；（2）给水系统分区合理，每区供水压力不大于0.45MPa ；（3）合理采取减压限流的节水措施，满足用水点供水压力不大于0.20MPa，且不小于用水器具要求的最低工作压力。［控制项］
审查给排水专业的水力计算书，具体审查内容为：
（1 ）供水充分利用市政压力，加压系统选用节能高效的设备；
（2 ）给水系统分区合理，每区供水压力不大于0.45MPa ；
（3 ）合理采取减压限流的节水措施，满足用水点供水压力不大于0.20MPa，且不小于用水器具要求的最低工作压力。
1给排水水力计算书 ；
2各层用水点用水压力计算表。
是
否
合格不合格

有生活热水需求的建筑，宜优先采用太阳能、地热能等可冉生能源作为热源，并合理配置辅助能源。可再生能源产生的热水量宜不低于建筑生活热水消耗量的20%。没有条件设置太阳能热水系统的应优先采用空气源热泵热水系统。设计图纸中应包含以下内容：热水的热源形式、热水系统形式（集中/分户）、设计规模、热水需求量及可再生能源产生的热水量，并在系统图及平面图中体现相应内容。［优选项］
审查给热水系统设计说明和系统图平面图，重点审查热水系统的热源形式、热水系统形式（集中/分户）、设计规模、热水需求量及可再生能源产生的热水量,由可再生能源提供的生活用热水比例等。
1给排水设计说明；
2给排水系统图
；
3热水系统设计说明；
4热水系统平面布置图 ；
5热水系统图。
是
否
合格不合格

非传统水源利用［优选项］
(1 )若项目周边有市政中水，宜优先利用市政中水作为室外绿化灌溉、道路浇洒和洗车用水的水源，其次考虑作为室内冲厕水源；(2)若项目自建中水处理系统或雨水收集系统，宜优先满足室外卜绿化灌溉的用水需求，其次可考虑用于道路浇洒和洗车用水。
施工图中应体现非传统水源的来源、用途、供水系统设置、处理规模等，具体要求见
《建筑中水设计规范》GB 50336、《建筑与小区雨水利用工程技术规范》GB 504中的相关要求。若项目无非传统水源利用，则设计中不涉及本条内容。
查看设计说明及系统图中是否有非传统水源的利用，若有，需审查非传统水源的来源、用途、水平衡分析、处理流程、供水系统设置、防污染措施等。具体要求见《建筑中水设计规范》GB50336、《建筑与小区雨水利用工程技术规范》GB 504中的相关要求。若项目无非传统水源利用，则设计中不涉及本条内容。
1室内外给排水消防系统设计说明
；
2室内外给排水消防系统施工说明
；
3室外给排水总平面图 ；
4非传统水源利用工艺流程图及机房详图 ；
5非传统水源机房给水系统图。
是
否
合格不合格

使用用水效率等级达到二级的卫生器具。
［优选项］
查看设计说明中卫生器具的设计说明，要求：节水卫生器具的相应参数需满足相应标准中用水效率等级二级的要求。
1节水器具的节水参数说明。
是
否
合格不合格
给排水专业负责人：
年 月 日

审定人：
年 月 日
