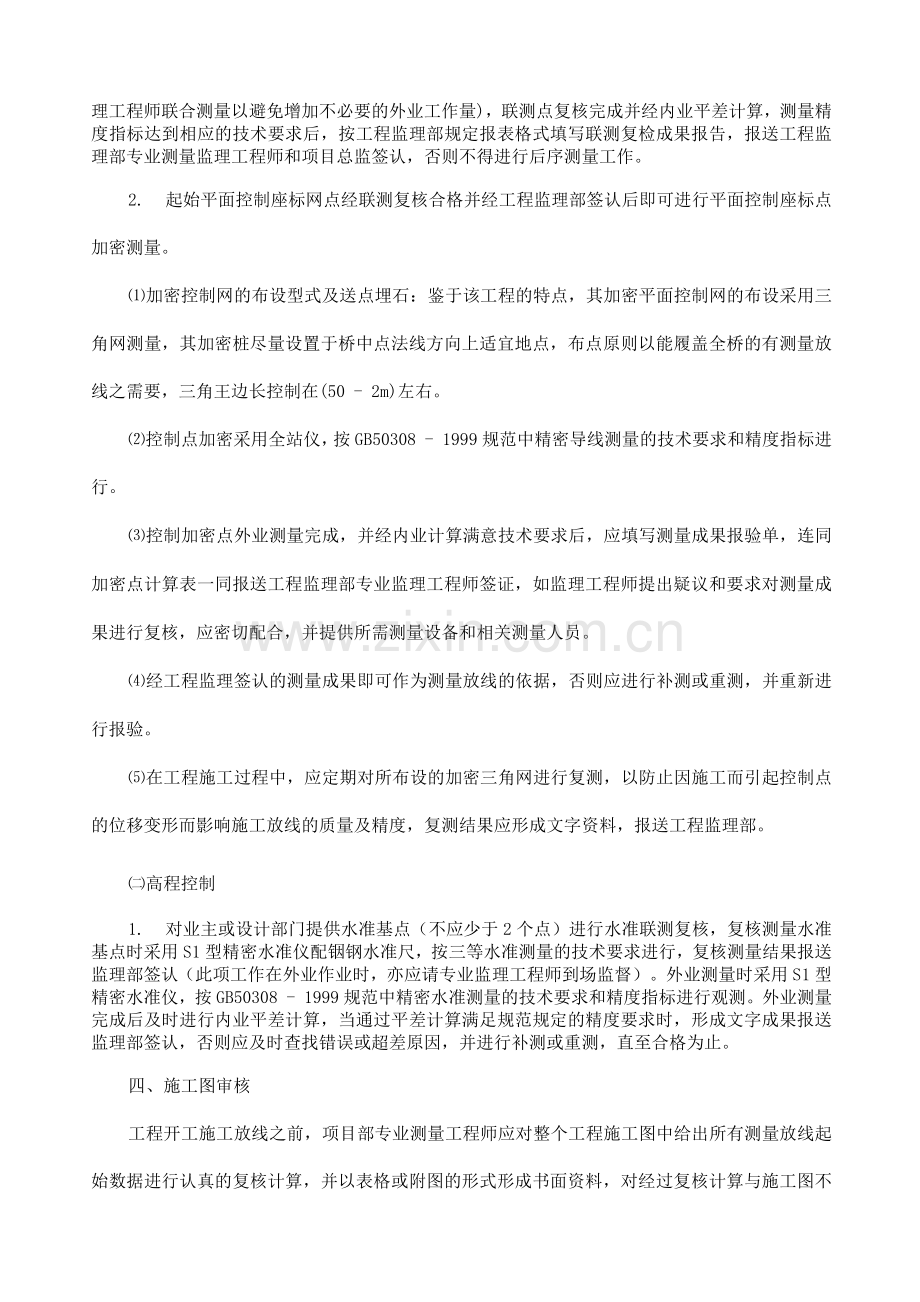

公路桥梁工程施工测量专项方案.docx_第2页
第2页 / 共5页


点击查看更多>>
资源描述
公路桥梁工程施工测量专项方案 一、施工测量的组织 ㈠项目部设专职测量组,其成员由1〜2名测量工程师和多名测量员、测量工构成,负责全过程的施工测量放线与内部测量复核工作。 ㈡我单位精测队组织人员负责不定期对项目部测量组的施工放线工作进行指导、抽检和复检。 二、测量设备的配备与管理 为满足施工测量需要,确保测量控制及测量放线的质量,配备以下测量设备: 序 号 名称 数量 单位 精度要求 备注 1 全站仪 1 台套 3mm+2PP m 2 经纬仪 2 台 J2级 3 精密水准仪 3 台套 S1级 4 50m/30m 钢盘尺 2/3 把 5 其它附属测量工具 3 以上测量设备及工具只有在通过有资格的计量检查部门检验合格后方可使用,测量设备的检验合格证及其附件的影印件和复印件应随设备进入项目部存档,同时报送一份复印件给专业监理工程师。 项目部测量设备的管理及维护严格按我单位ISO92质量体系程序文件《计量设备管理程序》(QSP/B081103 )之要求执行。 三、控制测量 ㈠平面控制系统的建立 1. 开工前,对业主或设计部门提供的该桥平面控制起始座标点采用全站仪接多边形导线网或四等导线测量的技术要求和精度指标进行联测复核(此项测量工作进行时,最好与驻标段专业监理工程师联合测量以避免增加不必要的外业工作量),联测点复核完成并经内业平差计算,测量精度指标达到相应的技术要求后,按工程监理部规定报表格式填写联测复检成果报告,报送工程监理部专业测量监理工程师和项目总监签认,否则不得进行后序测量工作。 2. 起始平面控制座标网点经联测复核合格并经工程监理部签认后即可进行平面控制座标点加密测量。 ⑴加密控制网的布设型式及送点埋石:鉴于该工程的特点,其加密平面控制网的布设采用三角网测量,其加密桩尽量设置于桥中点法线方向上适宜地点,布点原则以能履盖全桥的有测量放线之需要,三角王边长控制在(50 - 2m)左右。 ⑵控制点加密采用全站仪,按GB50308 - 1999规范中精密导线测量的技术要求和精度指标进行。 ⑶控制加密点外业测量完成,并经内业计算满意技术要求后,应填写测量成果报验单,连同加密点计算表一同报送工程监理部专业监理工程师签证,如监理工程师提出疑议和要求对测量成果进行复核,应密切配合,并提供所需测量设备和相关测量人员。 ⑷经工程监理签认的测量成果即可作为测量放线的依据,否则应进行补测或重测,并重新进行报验。 ⑸在工程施工过程中,应定期对所布设的加密三角网进行复测,以防止因施工而引起控制点的位移变形而影响施工放线的质量及精度,复测结果应形成文字资料,报送工程监理部。 ㈡高程控制 1. 对业主或设计部门提供水准基点(不应少于2个点)进行水准联测复核,复核测量水准基点时采用S1型精密水准仪配铟钢水准尺,按三等水准测量的技术要求进行,复核测量结果报送监理部签认(此项工作在外业作业时,亦应请专业监理工程师到场监督)。外业测量时采用S1型精密水准仪,按GB50308 - 1999规范中精密水准测量的技术要求和精度指标进行观测。外业测量完成后及时进行内业平差计算,当通过平差计算满足规范规定的精度要求时,形成文字成果报送监理部签认,否则应及时查找错误或超差原因,并进行补测或重测,直至合格为止。 四、施工图审核 工程开工施工放线之前,项目部专业测量工程师应对整个工程施工图中给出所有测量放线起始数据进行认真的复核计算,并以表格或附图的形式形成书面资料,对经过复核计算与施工图不符的测量放样数据,连同原图纸给定的数据以及其所在施工图的位置记录一起报送工程监理部,以便及时与设计部门联系处理,这些数据只有在原设计部门有明确答复和确认后才可作为测量放线的依据。 五、施工测量放线 以上测量放线工作一经完成,应及时进行报验,只有经监理工程师复核确认后方可作为施工的定位依据或进行下道工序施工。 ㈠钻孔桩施工定位放线: 1. 依据已布设的平面控制加密三角网控制点座标和经复核计算无误的各钻孔桩中心座标,反算出待测桩位至测站控制点的水平距离及方位角,然后安置全站仪检测站控制点、精确定向,采用极坐标法放样出待定桩位的中心桩。 2. 采用正交线法检定出该桩位的外方向线控制桩,供护筒安装及机具定位使用。 3. 每个钻孔桩的护筒安装就位后,应测量护筒顶标高,供检测孔深度桩底标高时使用。 4. 每个桩施工完,应复测各桩中心实际位移量,此项限差为50mm。 ㈡墩柱施工定位放线 1、钻孔桩施工完后,将各墩柱的切、法向中心线测设于桩顶的稳定位置,然后根据施工图给定墩桩的平面几何尺寸用墨线标定出墩柱边线,供墩柱模板和钢筋安装定位时使用。 2、在进行墩柱模板安装时,应确其两个方向垂直度偏差符合规范要求,其检测方法可用悬吊铅垂线法或用经纬仪校正,确保墩身高度与设计相符。 ㈢桥梁支座及支座垫石施工定位放线 L依据设计施工图给定的支座在墩柱顶帽上的平面位置几何尺寸,计算出各支座的中心点座标,并反算出其至测站控制点的平面距离和方位角。 2. 全站仪按极座标法测设备支座中心点于顶帽面,并将其切法向方向线用墨线标定出来,供支座垫面施工及支座安装定位时使用。 3. 支座垫石及支座顶面标高及水平度控制:所有支座安装就位后其顶面标高需与设计标高一致,其误差不得大于±2mm,每一个支座特别是滑动支座安装就位后其上表面水平度,其承载能力《20KN的不得大于1mm,其承载能力>50KN的不得大于2mm。 六、竣工测量 ㈠竣工测量的内容 1、钻孔桩施工竣工测量:桩的平面布置、桩顶、桩底标高及桩径。 2、桥墩柱施工竣工测量:墩心座标、外形尺寸、垂直度。 3、墩顶帽施工竣工测量:外形尺寸、垫石及支座中心座标、顶面高程。 ㈡竣工测量的方法及技术要求 1、竣工测量所采用的坐标系统、高程系统及图式等应与原施工测量相同,其测量的基本方法和精度要求要与施工测量相同。 2、对施工过程中已变更施工设计的项目实测实量其实际竣工平、立面位置。 3、如发现竣工测量成果超过设计及规范限差时,应通过补测或重测予以最终确认,确实证实超差时,应在实体上作出明显标识,并专题上报工程监理部以便及时与设计部门、业主协商,提出整改和处理方案。 ㈢竣工测量成果整理 1、每一分部分项工程竣工测量完成后,应及时编制竣工测量成果表,编绘竣工图和单项工程竣工测量报告。 2、全桥各分项工程施工完成并进行竣工测量后,依据分项工程竣工图、编绘工程竣工测量总图。 七、施工测量的质量保证措施 为使本标段施工各项技术指标符合设计及相关规范要求,确保施工测量质量和精度要求,制定本标段施工测量质量措施: ㈠施工测量严格按设计图纸及相关技术规范、标准规定的技术要求进行施测,满足规定的精度要求。 ㈡健全本项目部的施工测量质量保证体系,加强管理,明确职责。 ㈢施工测量人员在施工测量放线前,须熟悉与施工测量放线有关的施工图纸及说明,并对施工设计图纸给出的放样定位数据认真复核,无误后,方用于施工测量放线。 ㈣加强复核、复核制:做到放样数据要反复核实,放样点位应进行换人复测,确保放样出的平面及高程点位准确性。 ㈤各项测量严格健全测量记录,现场测量按统一格式和表式进行记录和计算,做到清晰、签署齐全,原始记录不得涂擦更改。 (六)工程所有测量设备与器具必须定期进行检校。测量设备送检及现场测量设备的保管及维护遵照我单位质量体系程序文件《计量设备管理程序》之相关规定,执行保证测量设备长期处于良好状态。 (七)每项测量放线工作完成之后,及时按工程监理部规定的报验表式及程序申请报验和 办理监理工程师签认。 ㈧做好各项施工测量成果资料的整理、保管与归档。
