施工方案（监控系统）

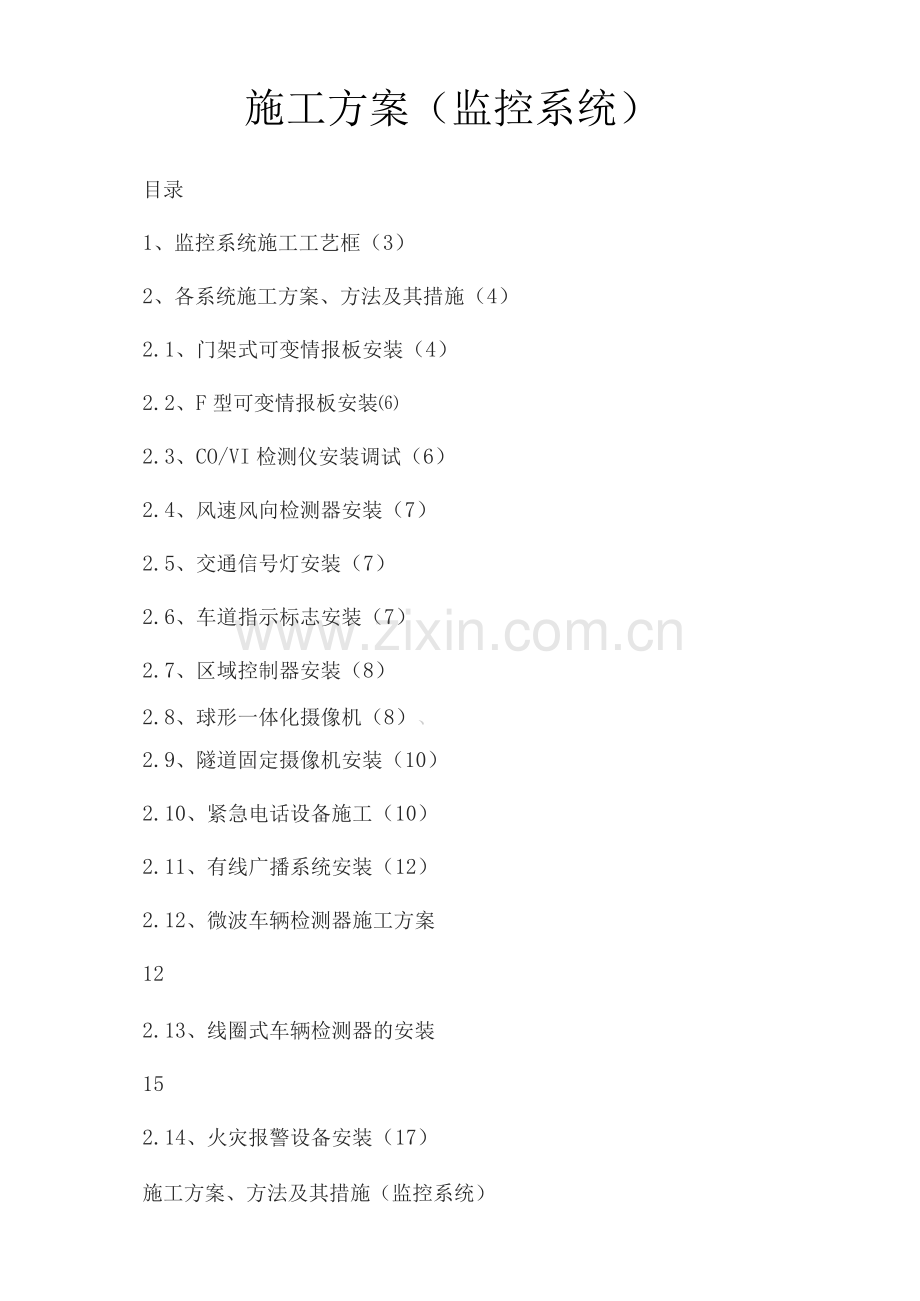

目录
1、监控系统施工工艺框（3）
2、各系统施工方案、方法及其措施（4）
2.1、门架式可变情报板安装（4）
2.2、F型可变情报板安装⑹
2.3、CO/VI检测仪安装调试（6）
2.4、风速风向检测器安装（7）
2.5、交通信号灯安装（7）
2.6、车道指示标志安装（7）
2.7、区域控制器安装（8）
2.8、球形一体化摄像机（8）、
2.9、隧道固定摄像机安装（10）
2.10、紧急电话设备施工（10）
2.11、有线广播系统安装（12）
2.12、微波车辆检测器施工方案
12
2.13、线圈式车辆检测器的安装
15
2.14、火灾报警设备安装（17）
施工方案、方法及其措施（监控系统）

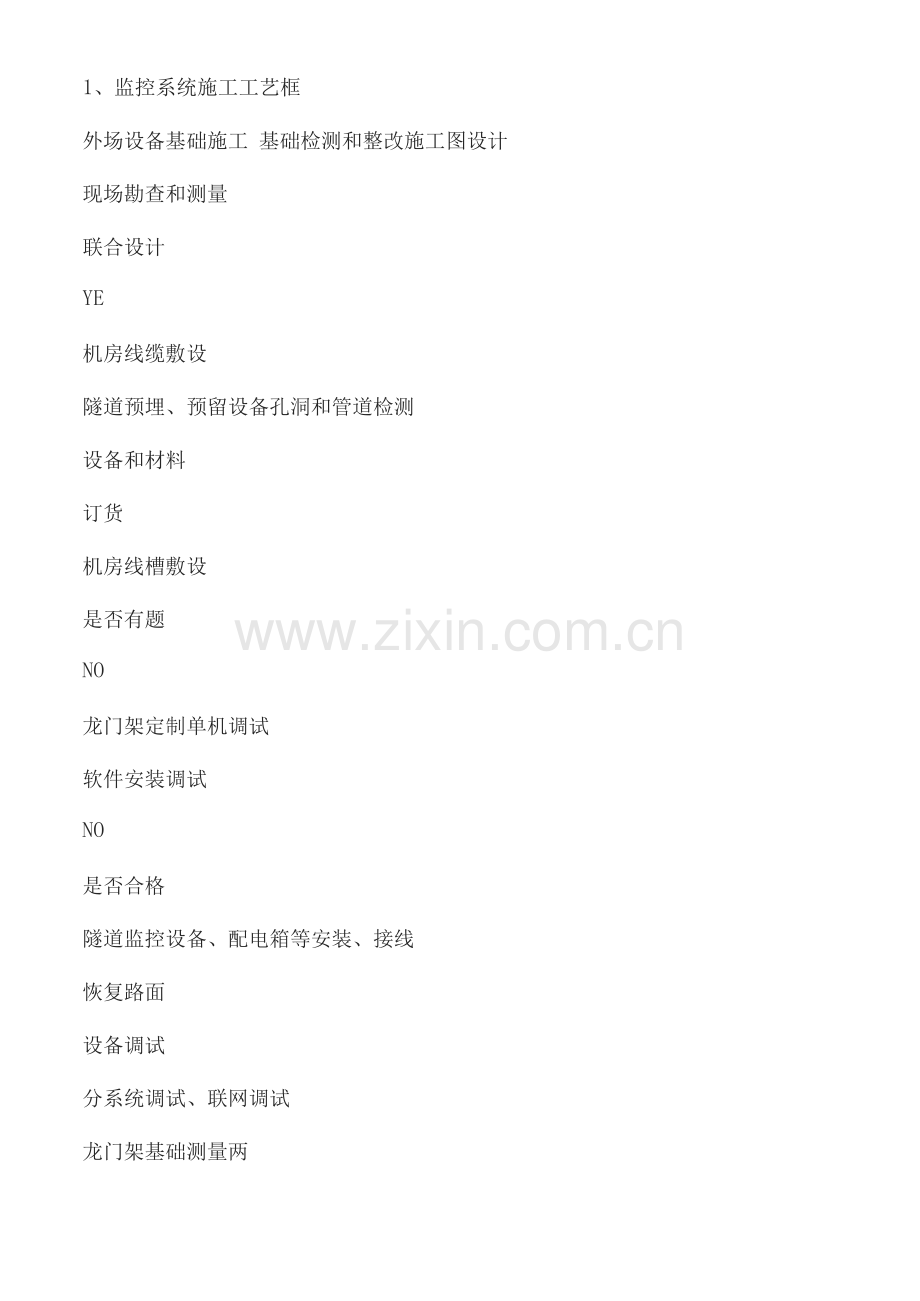

1、监控系统施工工艺框
外场设备基础施工 基础检测和整改施工图设计
现场勘查和测量
联合设计
YE
机房线缆敷设
隧道预埋、预留设备孔洞和管道检测
设备和材料
订货
机房线槽敷设
是否有题
NO
龙门架定制单机调试
软件安装调试
NO
是否合格
隧道监控设备、配电箱等安装、接线
恢复路面
设备调试
分系统调试、联网调试
龙门架基础测量两
基础距离、高差、对角线长度等。外场光电缆敷设
检测线圈槽切割
设备到货后，部分设 备进行室内组装和预调
试

YES
预埋预留设备孔洞整改和管道疏通
线圈线缆敷设
除龙门架外其他设备杆件和支架定制
龙门架和杆件的工厂监
造、尺寸检测龙门架、杆件、支架吊装和安装
线圈检测
封槽
垂直和水平度调整
设备、配电箱等安装、接线
监视墙、机柜、操、
作台安装
、机房设备安装
绑扎、标记
2、各系统施工方案、方法及其措施2.1、门架式可变情报板安装
1）施工准备清理大型可变信息标志基础，复测各螺栓孔距，并对
其进行清污处理。准备吊车、撬棍、棕绳等吊装用工具。
2）立柱及横梁组立设立防护标志，依据现场实际情况确定组立顺序，以利吊
车及人工作业。复测构架各基础面标高是否满足设计要求，两侧基础的标高差
不超过0--10mm 。
核实预埋螺栓检尺寸及立柱底座螺孔尺寸，允许误差为土 2mm,检查预埋螺栓
露出基础面高度是否符合要求。
立柱和横梁运到安装位置附近，并按规定进行外观及质量检查,对变形产品
进行矫正，并复核安装尺寸。
立柱吊装
根据起重机停靠位置及吊臂长度，确定吊绳绑扎位置，指挥起重机将立柱吊离地面转到基础上方，使其根部安装孔与基础预埋螺栓相对，然后落钩就位，用螺帽将其固定。同一组架构立柱立完后要进行调整垂直度、测量相对位置，如有偏移应调整至正确位置。
横梁吊装横梁起吊时，在横梁两侧应绑扎晃绳引导，横梁吊到支柱顶后，晃绳引导，使其安装孔与支柱安装孔相对，用螺栓加以固定，横梁安装方向与设计图相符。
信息板吊装横梁所有螺栓紧固完成后方可进行信息板吊装，信息板起吊时，
信息板正面
应加以防护，并在信息板两侧加晃绳引导，正式起吊前应进行试吊，信息板到横梁顶部时，应有人扶住，对准安装螺孔，用螺栓加以固定，用水平仪测量，保证信息板水平，然后紧固螺栓。
3）技术标准
所有钢构架均应与基础面垂直，在调整中用经纬仪测量，如有误差，可在其下
垫入垫铁后用水泥封堵。
钢构架安装方向正确、牢固、水平，所用紧固件符合设计要求，镀锌层完整无
锈蚀现象。
横梁应平直，弯曲度不应大于对应长度的5%。，构架及设备支架应垂直，倾斜
度不应大于其高度的3%o。
同一组构架的高低差不应大于5mm,信息板水平度高低差不大于 5 mm。
4）安全注意事项
基础浇注及立柱组立时，注意做好安全防护，停车区以外10
米要摆放施工标
志及限速标志，并设防护员。
横梁及信息板吊装时，应在车行方向设立停车标志。
停车区及施工作业区要摆放防护墩，所有施工机械和施工设备均
要放在停车区
内，禁止随意在路上摆放物品。
吊车立杆时要由专人指挥，令信号应清楚、准确，起吊作业时，
立柱及起重
臂下严禁站立或停留，起吊时必须进行试吊检查。基础浇注完后,用水将路面
冲洗干净，所有杂物应随车带走。基础浇注所用砂石料在运输时必须有帆布遮
盖，防止污染路面。
2.2、F型可变情报板安装
立柱和支架的安装和显示屏体的安装立柱和支架的安装：立柱安装于路侧；标志内边缘距路面或土路肩边缘
> 250ciji可变信息标志、发布屏的安装与道路垂直方向有一定的夹角，以保证
有良好的视看效果；立柱与基础之间采用法兰盘连接，垫入不锈钢垫片。
然后进行屏体吊装、固定、接线。
信息发布屏的调试：
确认信息标志、发布屏接线正确，反复检查电源线的极性，利用电压表检查供电电压的值，确认供电的正确性。
系统上电：利用便携式电脑现场对信息标志、发布屏进行功能测试。对信息发布屏发布各项命令，或直接传输显示的图形符号和显示内容。正确无误，将信息发布屏的状态等显示信息上传到监控室，在监控室内通过控制计算机对信息发布屏发送显示命令及传输显示内容，控制及显示正确无误后，则单项调试工作完成。
2.3、CO/VI检测仪安装调试
一氧化碳/能见度检测器具有结构简单、体积小、重量轻、功耗小、便于安装等特点，施工包括支架安装、检测器安装和接线。
根据设计图纸要求CO/VI安装高度在3.5米隧道壁上；
支架安装：用膨胀螺栓将支架固定于侧壁上；
检测器安装：用螺栓将检测器固定于支架上；调整CO/VI发射器和接收器的水平；、将敷设到位的电缆串入设备控制箱内；
按照图纸对检测器进行接线，接线包括电源线和信号线。
单机测试；
与本地控制器联机测试；
2.4、风速风向检测器安装
、风速风向检测器具有结构简单、体积小、重量轻、功耗小、便于安装等特
点，施工包括支架安装、检测器安装和接线。
支架安装：用膨胀螺栓将支架固定于侧壁上；检测器安装：用螺栓将检测器固定于支架上；调整检测器的水平；
将敷设到位的电缆串入设备控制箱内；按照图纸对检测器进行接
线，接线包括
电源线和信号线。单机测试；
2.5、交通信号灯安装
测量核对车道中心线，定位交通灯在支架横杆的位置
组装支架和立柱
吊装交通灯立柱
调整立杆的垂直
安装交通信号灯
电气连线
通电测试
2.6、车道指示标志安装、
以道路中心线为基准，再根据车道指示标志的布置图，用皮尺、垂线、钢圈尺等工具确定安装位置，并做好标记。
安装位置确定后，按照设备安装高限要求，根据车道指示标志的尺寸，测量安装支架的具体尺寸，车道指示标志的下沿要高于规定的限高，根据测量结果定做安装支架。
