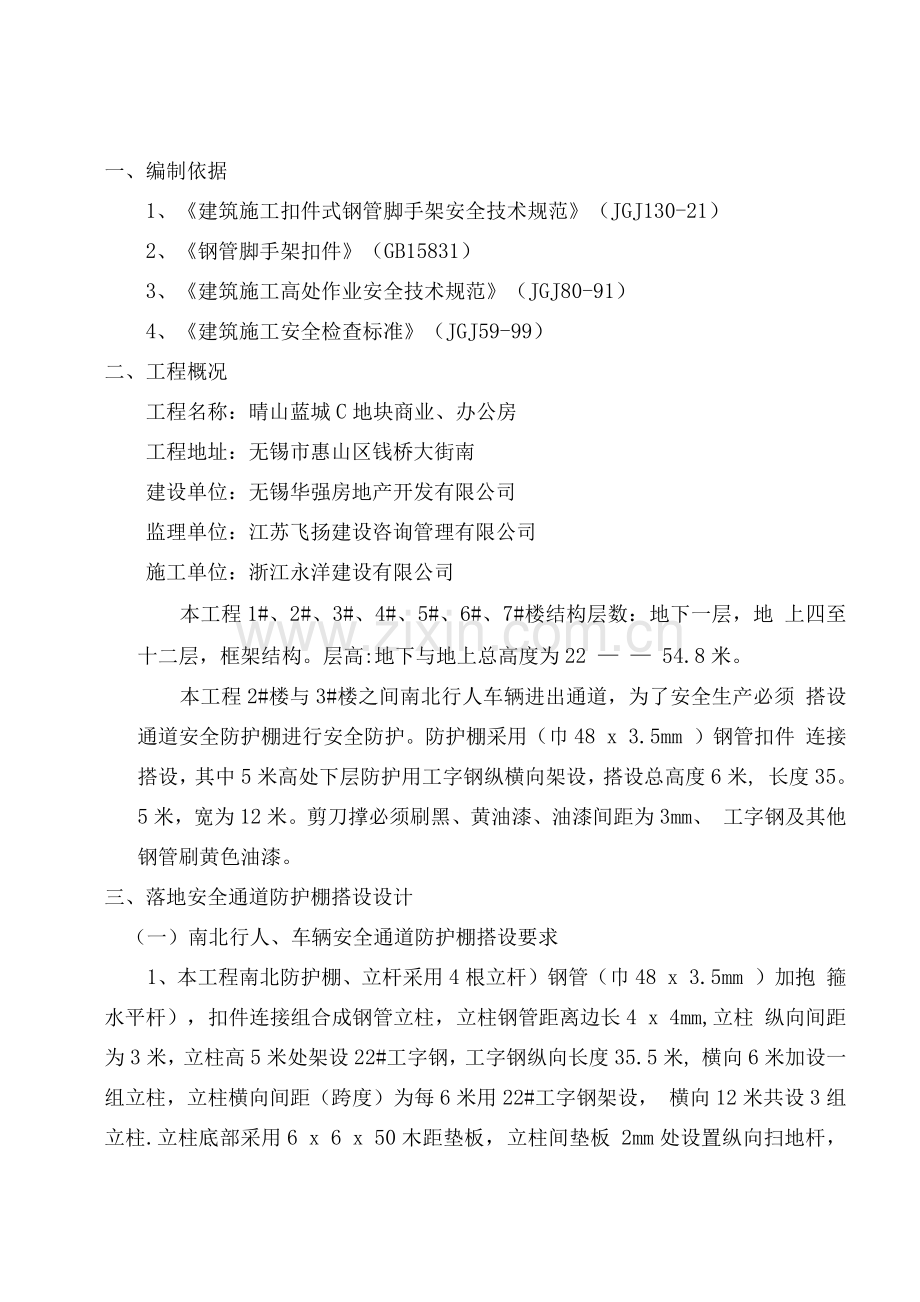

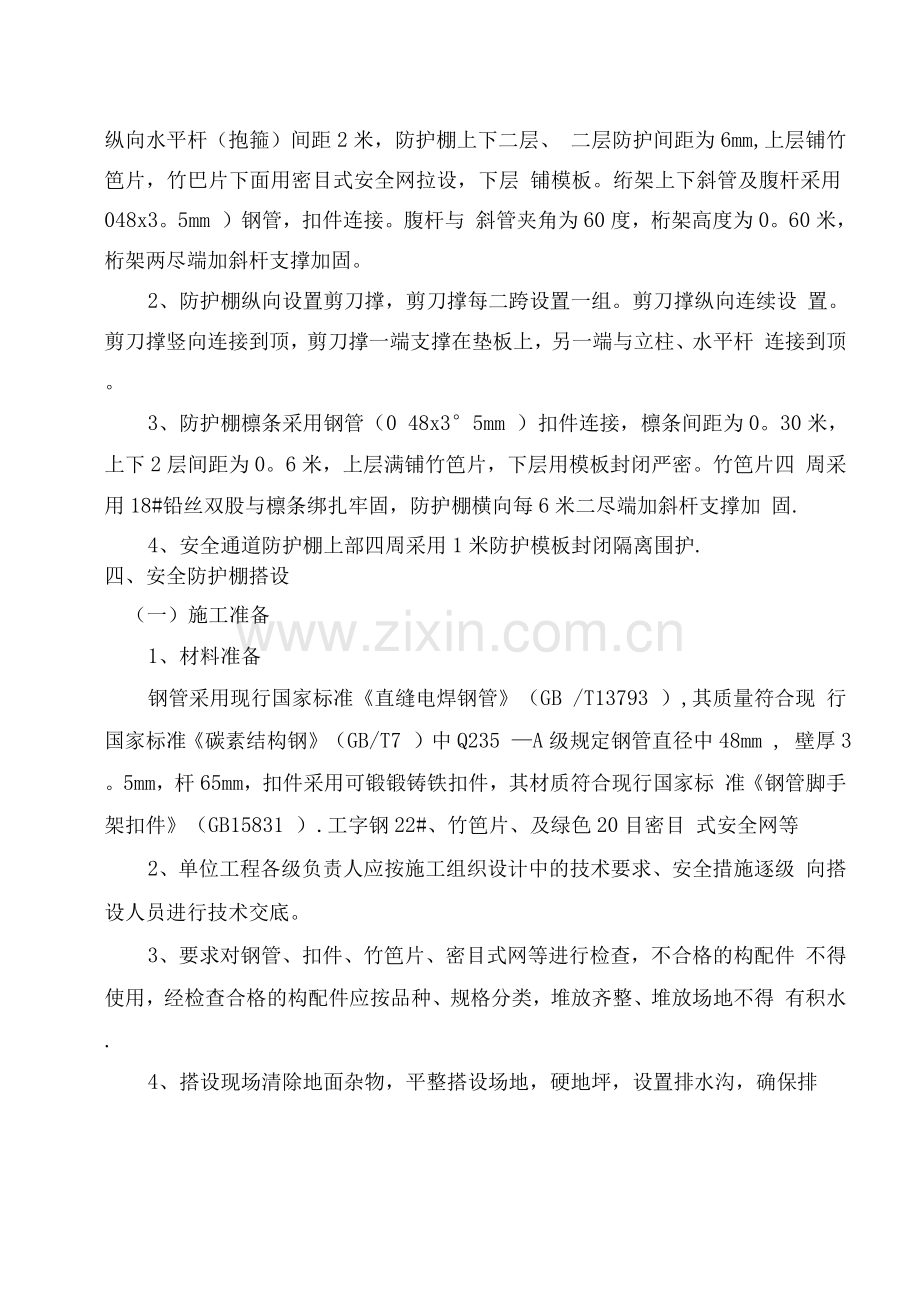

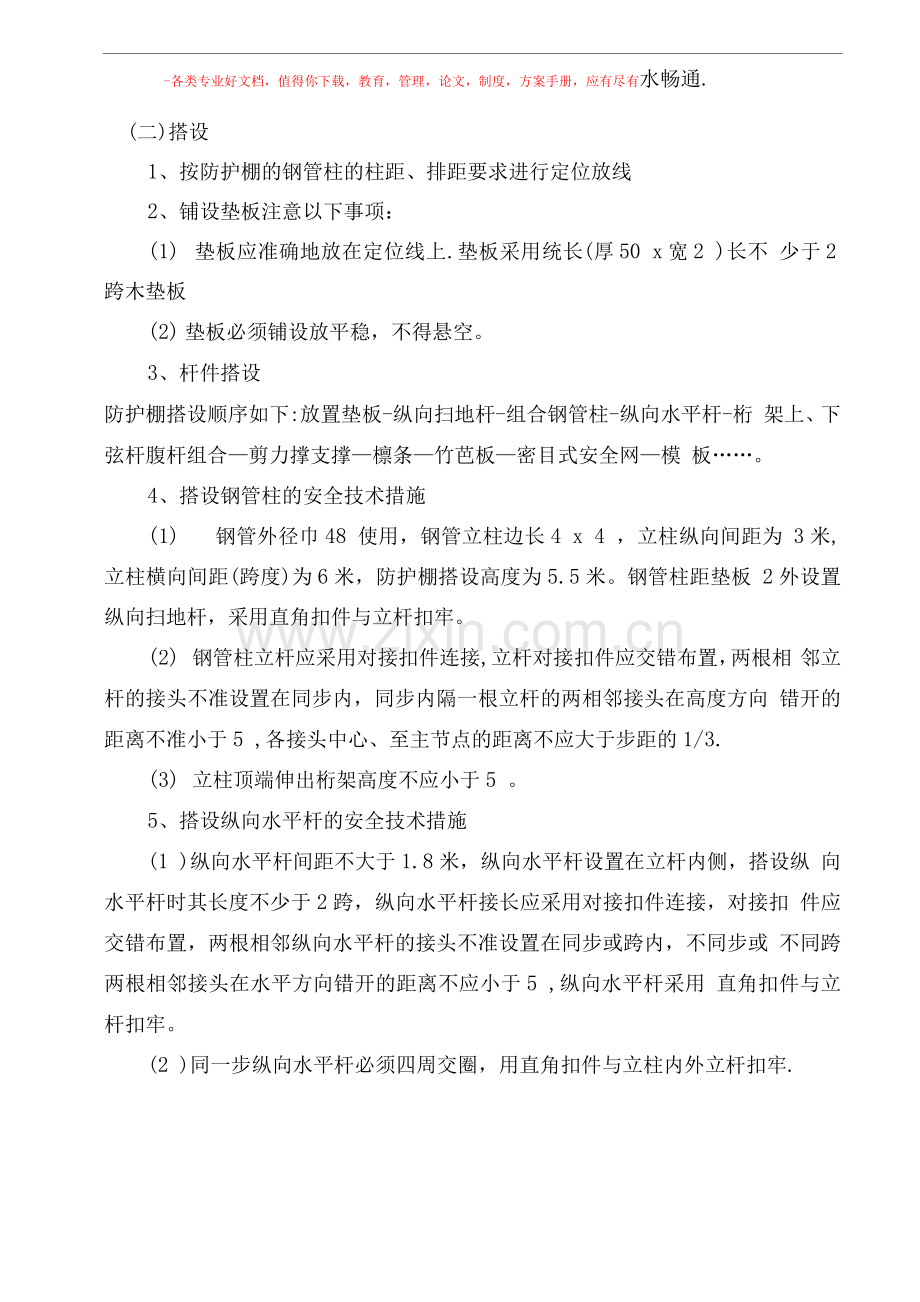

一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-21）2、钢管脚手架扣件（GB15831）3、建筑施工高处作业安全技术规范（JGJ80-91）4、建筑施工安全检查标准（JGJ59-99）二、工程概况工程名称：晴山蓝城C地块商业、办公房工程地址：无锡市惠山区钱桥大街南建设单位：无锡华强房地产开发有限公司监理单位：江苏飞扬建设咨询管理有限公司施工单位：浙江永洋建设有限公司本工程1#、2#、3#、4#、5#、6#、7#楼结构层数：地下一层，地 上四至十二层，框架结构。层高:地下与地上总高度为22 54.8米。本工程2#楼与3#楼之间南北行人车辆进出通道，为了安全生产必须 搭设通道安全防护棚进行安全防护。防护棚采用（巾48 x 3.5mm ）钢管扣件 连接搭设，其中5米高处下层防护用工字钢纵横向架设，搭设总高度6米, 长度35。5米，宽为12米。剪刀撑必须刷黑、黄油漆、油漆间距为3mm、 工字钢及其他钢管刷黄色油漆。三、落地安全通道防护棚搭设设计（一）南北行人、车辆安全通道防护棚搭设要求1、本工程南北防护棚、立杆采用4根立杆）钢管（巾48 x 3.5mm ）加抱 箍水平杆），扣件连接组合成钢管立柱，立柱钢管距离边长4 x 4mm,立柱 纵向间距为3米，立柱高5米处架设22#工字钢，工字钢纵向长度35.5米, 横向6米加设一组立柱，立柱横向间距（跨度）为每6米用22#工字钢架设， 横向12米共设3组立柱.立柱底部采用6 x 6 x 50木距垫板，立柱间垫板 2mm处设置纵向扫地杆，纵向水平杆（抱箍）间距2米，防护棚上下二层、 二层防护间距为6mm,上层铺竹笆片，竹巴片下面用密目式安全网拉设，下层 铺模板。绗架上下斜管及腹杆采用048x3。5mm ）钢管，扣件连接。腹杆与 斜管夹角为60度，桁架高度为0。60米，桁架两尽端加斜杆支撑加固。2、防护棚纵向设置剪刀撑，剪刀撑每二跨设置一组。剪刀撑纵向连续设 置。剪刀撑竖向连接到顶，剪刀撑一端支撑在垫板上，另一端与立柱、水平杆 连接到顶。3、防护棚檩条采用钢管（0 48x35mm ）扣件连接，檩条间距为0。30米， 上下2层间距为0。6米，上层满铺竹笆片，下层用模板封闭严密。竹笆片四 周采用18#铅丝双股与檩条绑扎牢固，防护棚横向每6米二尽端加斜杆支撑加 固.4、安全通道防护棚上部四周采用1米防护模板封闭隔离围护.四、安全防护棚搭设（一）施工准备1、材料准备钢管采用现行国家标准直缝电焊钢管（GB /T13793 ）,其质量符合现 行国家标准碳素结构钢（GB/T7 ）中Q235 A级规定钢管直径中48mm , 壁厚3。5mm，杆65mm，扣件采用可锻锻铸铁扣件，其材质符合现行国家标 准钢管脚手架扣件（GB15831 ）.工字钢22#、竹笆片、及绿色20目密目 式安全网等2、单位工程各级负责人应按施工组织设计中的技术要求、安全措施逐级 向搭设人员进行技术交底。3、要求对钢管、扣件、竹笆片、密目式网等进行检查，不合格的构配件 不得使用，经检查合格的构配件应按品种、规格分类，堆放齐整、堆放场地不得 有积水.4、搭设现场清除地面杂物，平整搭设场地，硬地坪，设置排水沟，确保排-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有水畅通.(二)搭设1、按防护棚的钢管柱的柱距、排距要求进行定位放线2、铺设垫板注意以下事项：(1) 垫板应准确地放在定位线上.垫板采用统长(厚50 x宽2 )长不 少于2跨木垫板(2) 垫板必须铺设放平稳，不得悬空。3、杆件搭设防护棚搭设顺序如下:放置垫板-纵向扫地杆-组合钢管柱-纵向水平杆-桁 架上、下弦杆腹杆组合剪力撑支撑檩条竹芭板密目式安全网模 板。4、搭设钢管柱的安全技术措施(1) 钢管外径巾48 使用，钢管立柱边长4 x 4 ，立柱纵向间距为 3米,立柱横向间距(跨度)为6米，防护棚搭设高度为5.5米。钢管柱距垫板 2外设置纵向扫地杆，采用直角扣件与立杆扣牢。(2) 钢管柱立杆应采用对接扣件连接,立杆对接扣件应交错布置，两根相 邻立杆的接头不准设置在同步内，同步内隔一根立杆的两相邻接头在高度方向 错开的距离不准小于5 ,各接头中心、至主节点的距离不应大于步距的1/3.(3) 立柱顶端伸出桁架高度不应小于5 。5、搭设纵向水平杆的安全技术措施(1 )纵向水平杆间距不大于1.8米，纵向水平杆设置在立杆内侧，搭设纵 向水平杆时其长度不少于2跨，纵向水平杆接长应采用对接扣件连接，对接扣 件应交错布置，两根相邻纵向水平杆的接头不准设置在同步或跨内，不同步或 不同跨两根相邻接头在水平方向错开的距离不应小于5 ,纵向水平杆采用 直角扣件与立杆扣牢。(2 )同一步纵向水平杆必须四周交圈，用直角扣件与立柱内外立杆扣牢.6、搭设桁架上、下弦杆的安全技术措施(1) 桁架上、下弦杆采用长钢管，上弦杆接长采用绑接方式，二杆头平接，内加2.5米钢管采用旋转扣件扣牢，旋转扣件间距5 /只，连接每边不少于 3只旋转扣件，各杆端伸出扣件盖板长度不少于1，平接处设置在上杆上部的1 /3处(按图2)(2) 下弦杆采用长钢管，下弦杆接长也采用绑接方式，二杆头平接，内加 2.5米钢管采用旋转扣件扣牢，旋转扣件间距5 /只，连接头每边不少于3 只旋转扣件，各杆端伸出扣件盖板长度不少于1 ，平接处设置在下弦杆 交接处的2/4 (按图2)(3) 桁架腹杆夹角60度，腹杆与上、下弦杆采用旋转扣件连接，腹杆伸 出上、下弦杆不应少于1 ，桁架上、下弦杆与立杆内外立杆采用扣件扣牢， 上、下弦杆伸出立柱外不少于1 .7、搭设剪力撑、斜撑安全技术措施(1) 剪力撑应随立柱、纵向水平杆、桁架等同步搭设，剪力撑采用斜杆 组合搭设剪力撑，剪力撑与地面成45度夹角，剪力撑接长应采用搭接方式，采用 二只旋转扣件扣牢，二只扣件间距不少于1米，杆端伸出扣件盖板不少于1，剪力撑搭设不少于2跨，剪力撑纵向连续搭设，竖向连续到顶，剪力撑一 端抵在垫板上，另一端与立杆、水平杆、桁架上、下弦杆杆端扣牢.(2) 斜撑：防护棚横向桁架两端设置斜撑，夹角60度，斜撑一端与立柱 内外立杆扣件扣牢,另一端与上、下弦杆扣牢，斜撑杆端伸出上弦杆及立柱， 外侧长度不少于1 。8、扣件安装的安全技术措施(1) 扣件规格(中48 )必须与钢管外径相同。(2) 扣件的螺栓拧紧力矩应在45-65N m之内。(3) 对接扣件的开应朝上或朝内。(4) 各杆件的杆端伸出扣件盖板边缘的长度不应小于1 .(5) 在主节点处，固定横向水平杆，纵向水平杆，剪力撑，横向斜撑等用的 直角扣件、旋转扣件的中心点的互相距离不应大于150 。(一)钢管检查1、必须有产品合格证书.2、应有质量检测报告、产品准用证、生产许可证、营业执照、资质证书， 钢管材质检验应符合现行国家标准金属拉伸试验方法(GB/T228 )的有关 规定。3、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、 压痕和深的划道。4、钢管外径、壁厚、端面等偏差要符合国家要求。5、钢管必须除锈，涂防锈漆、黄色油漆和标识漆。6、扣件应备生产许可证，检测报告、产品合格证、营业执照、资质证书.7、使用旧钢管、扣件要求进行严格检查、检测。(1) 旧钢管的检查：表面锈蚀深度0.5 ,锈蚀检查每年一次，检查时 应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重部位横向截断取样检查，当 锈蚀深度超过规定值时不得使用。钢管弯曲变形应各种钢管杆件的端部弯曲长 度1。5米，弯曲深度5 .(2) 旧扣件使用前质量检查：有裂缝、变形的严禁使用，出现滑丝的螺栓必 须更新，新旧扣件均应进行防锈处理。8、防护棚搭设的要求、允许偏差与检验方法，应符合表1的要求。9、安装后扣件螺栓拧紧力矩应采用力矩扳手检查，紧固力在45N.m55N.m 范围之内，应按表2的规定确定，不合格的必须重新拧紧，直至合格为止。脚手架搭设的技术要求与允许偏差表1项 次项目技术要求容许偏差 (mm )示意图检查方法 与工具1地 基 基 础表面坚实平整观察排水不积水垫板不晃动底座不滑动一10降沉2立杆垂直度最后验收垂直度偏 差Hmax = 20mH/2用经纬仪和 吊线和卷尺搭设中检查垂直度 偏差的高度不同高度H时的允许偏 差 (mm )20mH =2H =10H =207 50 13间 距步中偏差杆距偏差排距偏差205020钢板尺4纵 向 水 平一根杆的两端20水平仪或水 平尺杆 高 差同跨内、外纵向水平 杆高差105双排脚手架横向水平杆外 伸长度偏差外伸5mm50钢板尺脚手架搭设的技术要求与允许偏差表l项 次项目技术要求容许偏差 (mm )示意图检查方法 与工具6扣件安装主节点处各扣件距 主节点的距离a150mm钢板尺同步立杆上两个相 邻对接扣件的高差 5 mm钢板尺立杆上的对接扣件 距主节点的距离h/3钢板尺纵向水平杆上的对 接扣件距主节点的 距离L/3钢板尺扣件螺栓拧紧扭力 矩40-65Nm扭矩扳手7剪刀撑与地面的倾角4560角尺8脚手板外伸 长度(mm)对接1a150 150a3卷尺搭接角尺注l、中间档次用插入法2、杆件编号说明：1-立杆；2-纵向水平杆；3-横向水平杆；4-剪刀撑扣件拧紧质量、抽样数目及判定标准表2项次检查项目安装扣件质量（个）抽检数量（n）合格判定 数（A0）不合格判 定数（R0）连接立杆与纵51-90501（横）向水平杆91 150812或剪刀撑的扣151 28013121件;接长立杆、281 52023纵向水平或剪501-123234刀撑的扣件12-32505651-9051291-150823连接横向水平151 28013342杆与纵向水平281-52056杆的扣件501-12327812 3205010110注：1、本表l、2均为一般检查水平。2、本表项次l的合格质量水平（AQL）为4，项次2的为10。3、合格判定数（A0）系指允许不合格数。五、拆除1、拆除前必须完成以下准备工作：(1) 全面检查防护棚的扣件连接、支撑体系等是否符合安全要求。(2) 根据检查结果，补充完善施工组织设计中拆除顺序，经主管部门批准 方可实施。(3) 拆除安全技术措施，应由施工单位工程负责人逐级进行技术交底； 设置警戒区，并有专人负责警戒。(4) 清除防护棚上杂物及地面障碍物.2、拆除前应符合以下要求：(1) 拆除防护棚顺序一般为：竹笆板栏杆剪力撑纵杆横杆立 杆，按自上而下，先装者后拆，逐步拆除，一步一清，不得采取上下同时作业, 应先拆中间扣，再拆两边扣，由中间操作人员工作递钢管。(2) 当防护棚拆至下部最后一根长钢管的高度(约6。5)时，应先在适当位置搭临时抛撑加固，后拆连墙件。3、卸料应符合以下要求：(1) 各构配件必须及时分段集中递运至地面，严禁抛仍。(2) 运至地面的构配件应按要求及时检查整修与保养，并按品种规格随 时码堆存放，置于干燥通风处防止锈蚀。六、安全管理(一) 人员要求1、防护棚搭设人员必须是经过国家现行标准特种作业人员安全技术考 核管理规则(GB5036)考核合格的专业架子工.上岗人员应定期体检，体检合格 者方可发上岗证.2、搭设防护棚人员必须戴安全帽、安全带，穿防滑鞋等，袖、裤要 扎紧.（二）搭设阶段1、防护棚的构配件质量和搭设质量，必须按规范标准的规定要求进行检 查验收，合格后方准使用。2、防护棚搭设应按建筑施工扣件式钢管脚手架安全技术规范（JGJ130 21）和建筑施工安全检查标准（JGJ59-99）进行检查，发现问题应及 时校正维修。3、防护棚的搭设质量必须符合要求方能投入使用。4、在靠近架空输电线路搭设防护棚时，应按供电局规定确保一定的安全距 离，必要时切断电源或迁移电线。5、施工现场带电线路，如无可靠的安全措施，一律不准通过防护棚，非电工 不准擅自接电线电器装置。（三）使用阶段1、六级及六级以上大风和雾、雨、雪天应停止防护棚作业，雨雪后上架 应有防滑措施,应扫除积雪。2、应设专人负责对防护棚进行检查和保修。3、在下列情况下，必须对防护棚进行检查。（1）在六级大风与大雨后。（2）停用超过一个月，复工前.4、检查保修项目（1）各主节点诸杆件的安装，附墙件、支撑、桁架等各节点设置构造是 否符合施工组织设计要求.（2）地基是否积水、垫板是否松动、立柱是否悬空。（3）扣件螺栓是否松动。（4）安全防护措施是否符合要求.5、在防护棚使用期间，严禁任意拆除下列杆件（1）主节点的纵横向水平杆，纵向扫地杆，桁架各杆件、斜撑。（2）支撑：立柱、剪力撑（3）栏杆、档脚板要拆除上述任一杆件均应采取安全措施，并报主管部门批准。6、严禁任意在防护棚基础及其邻近处进行挖掘作业，否则应采取安全措 施，并报主管部门批准。7、在防护棚附近进行电焊、气割作业时，必须有围档隔离和防火措施和 专人监控。8、工地临时用电线路的架设及防护棚接地、避雷措施等应按国家现行标 准施工现场临时用电安全技术规范（JGJ46 25）的有关规定执行。（四）拆除防护棚时，地面应设围栏和警戒标志，并派专人监护，严禁一切 非操作人员入内。拆下的杆件与零配件，应按类分堆（零配件装入容器），用吊车吊下，或 分级传递严禁高空抛掷。安全防护棚计算书防护棚的计算参照钢结构设计规范(GB517-23)计算的防护棚为双层落地式防护棚，搭设的高度为6m，立杆采 用4根中48x3.5钢管柱，柱边长4 x 4,间距30,跨度6米； 钢管抱箍采用中48x3.5钢管，间距850;檩条采用中48x3.5钢管， 上、下弦杆及腹杆采用中48x3。5钢管。上层均满铺竹笆片，并用 绿色密目式安全网覆盖，下层用模板紧密铺设，栏杆采用中48 x 3.5 钢管。施工均布荷载为0.5KN/m2.1、荷载计算(4) 截面特性1) 单肢截面面积A=4.89cm22 )惯性距 1=12。19cm 43) 单肢回转半径i=1。58cm4 ) 单肢净截面模量(抵抗矩)w=5。08cm 35 )单肢抗压强度设计值=205N/mm 26)压杆长细比允许值入=150(5) 荷载标准值作用于防护棚的荷载包括静荷载和活荷载.1 )静荷载的标准值包括以下内容：A、棚架的自重标准值(KN/m2)，取均布荷载，为 0.15NG1=0.15x2。4=0.45KN/mB、脚手架的自重标准值(KN/m 2),采用竹笆片脚手板， 为 0.15NG2=0。15x2.4=0。45KN/mC、吊挂的安全设施荷载，包括安全网(KN/m 2),为0。 15NG3=0。01x2。4=0。03KN/m2) 活荷载活荷载的标准值为施工均布荷载(KN/ ),为0.5NG=0 o5x2o 4=1.5KN/m3) 荷载组合线荷载 q=1。2x(nG1+NG2+NG3 )+1。4xNQ =1o2x(0.45+0o 45+0.03) +1。4x1.2 =2o 80 KN/m2、 棚架计算(1)强度计算最大弯矩考虑为简支梁在线荷载作用下的弯矩跨中最大弯矩M=ql2maxM=0 o 125x2。58 x 15.32血=75.75KN m上、下弦杆内力N=h一棚架矢高(mm )，为8N=75.75 - 0.8=94。68KN单肢受压强度计算值o =o= =193o 61N/mm 2o,满足要求(2)稳定性计算入=入一单肢长细比I0一单肢计算长度(m ),为1。601计算得到，入=101。33入入=150,满足要求3、柱计算(1 )强度计算考虑柱为轴心受压立杆集中荷载 N1=0。5qbb一棚架跨度，考虑最不利情况，取最大跨度15。325mN1=0.5 x 2.58x 15.325=19。7KN、一-N整体受压强度计算值 。=A19.77x 103 x 1.25o=12.64N/mm 2。f,满足要求(2)稳定性计算计算单肢稳定性入=入一单肢长细比10一单肢计算长度(m),为1。473计算得到，入=93.23入入=150,满足要求计算柱的压杆整体稳定入=l0计算长度（m）,取4。5mi一柱截面的回转半径（mm）,i=0.43hh一柱截面的高度（mm），为350经计算得到，i=0。43 x 35=15.05入=30 入=150满足要求
