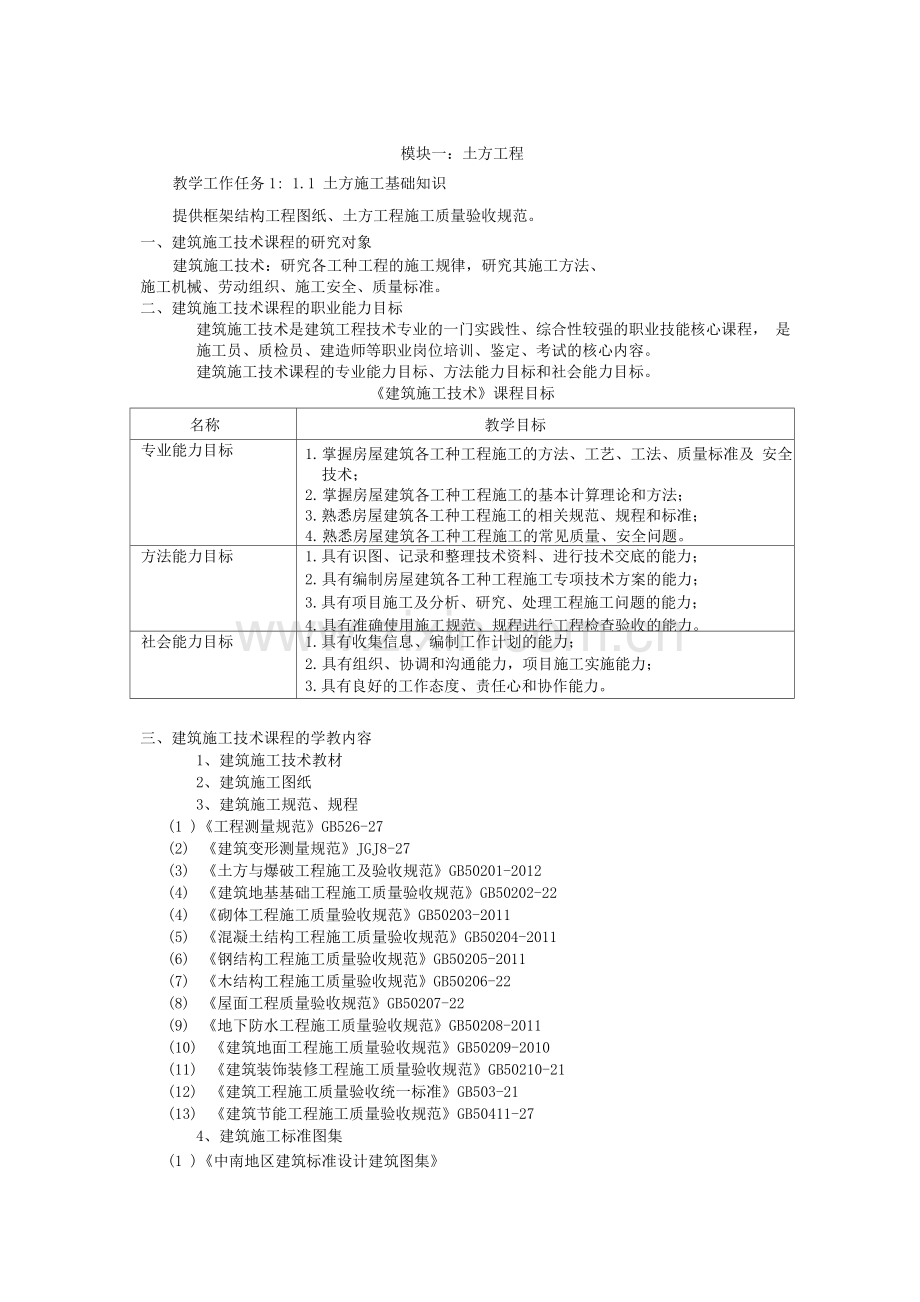

模块一：土方工程
教学工作任务1: 1.1 土方施工基础知识
提供框架结构工程图纸、土方工程施工质量验收规范。
一、建筑施工技术课程的研究对象
建筑施工技术：研究各工种工程的施工规律，研究其施工方法、
施工机械、劳动组织、施工安全、质量标准。
二、建筑施工技术课程的职业能力目标
建筑施工技术是建筑工程技术专业的一门实践性、综合性较强的职业技能核心课程， 是施工员、质检员、建造师等职业岗位培训、鉴定、考试的核心内容。
建筑施工技术课程的专业能力目标、方法能力目标和社会能力目标。
《建筑施工技术》课程目标
名称
教学目标
专业能力目标
1. 掌握房屋建筑各工种工程施工的方法、工艺、工法、质量标准及 安全技术；
2. 掌握房屋建筑各工种工程施工的基本计算理论和方法；
3. 熟悉房屋建筑各工种工程施工的相关规范、规程和标准；
4. 熟悉房屋建筑各工种工程施工的常见质量、安全问题。
方法能力目标
1. 具有识图、记录和整理技术资料、进行技术交底的能力；
2. 具有编制房屋建筑各工种工程施工专项技术方案的能力；
3. 具有项目施工及分析、研究、处理工程施工问题的能力；
4. 具有准确使用施工规范、规程进行工程检查验收的能力。
社会能力目标
1. 具有收集信息、编制工作计划的能力；
2. 具有组织、协调和沟通能力，项目施工实施能力；
3. 具有良好的工作态度、责任心和协作能力。

三、建筑施工技术课程的学教内容
1、建筑施工技术教材
2、建筑施工图纸
3、建筑施工规范、规程
(1 )《工程测量规范》GB526-27
(2) 《建筑变形测量规范》JGJ8-27
(3) 《土方与爆破工程施工及验收规范》GB50201-2012
(4) 《建筑地基基础工程施工质量验收规范》GB50202-22
(4) 《砌体工程施工质量验收规范》GB50203-2011
(5) 《混凝土结构工程施工质量验收规范》GB50204-2011
(6) 《钢结构工程施工质量验收规范》GB50205-2011
(7) 《木结构工程施工质量验收规范》GB50206-22
(8) 《屋面工程质量验收规范》GB50207-22
(9) 《地下防水工程施工质量验收规范》GB50208-2011
(10) 《建筑地面工程施工质量验收规范》GB50209-2010
(11) 《建筑装饰装修工程施工质量验收规范》GB50210-21
(12) 《建筑工程施工质量验收统一标准》GB503-21
(13) 《建筑节能工程施工质量验收规范》GB50411-27

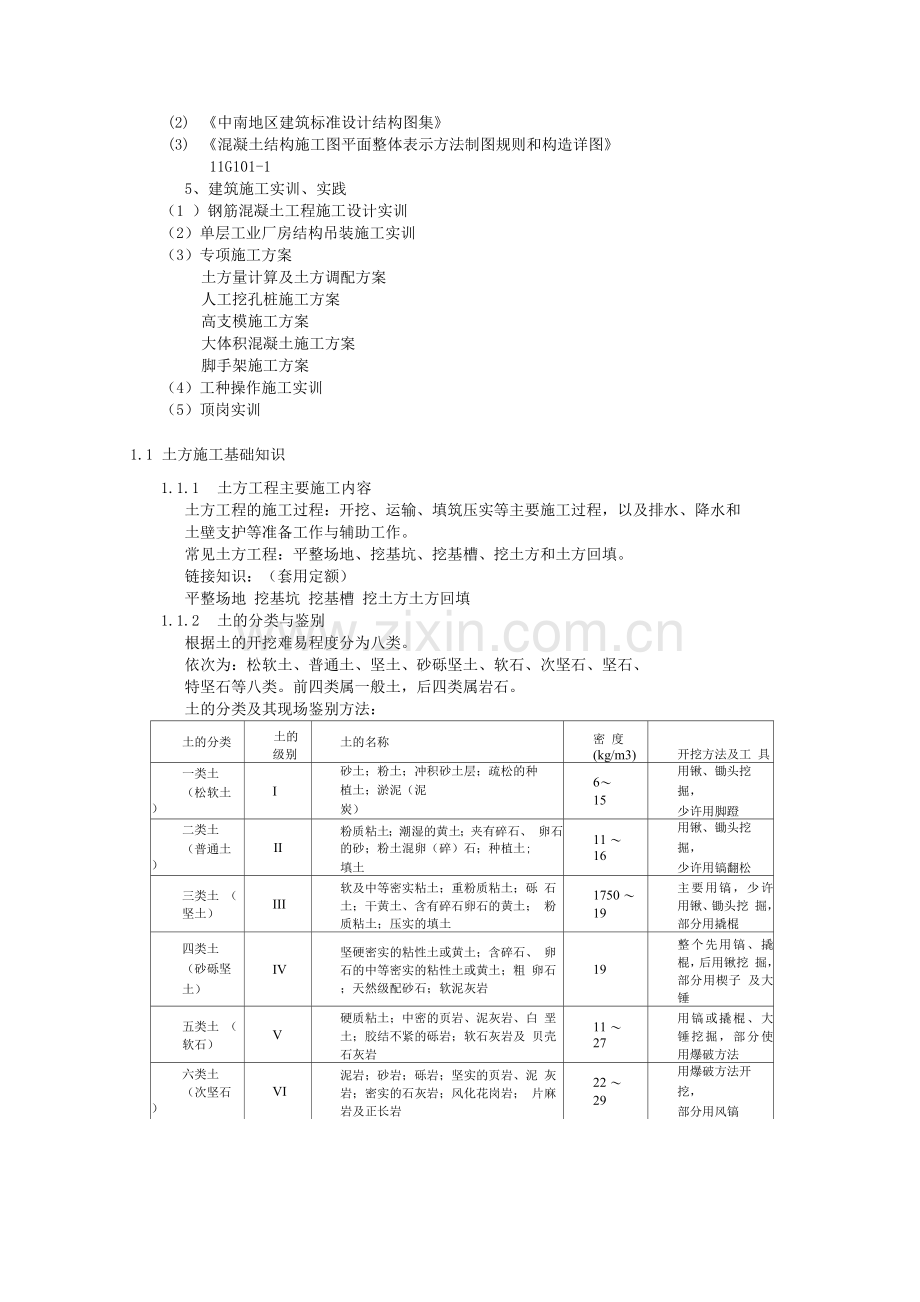

4、建筑施工标准图集
(1 )《中南地区建筑标准设计建筑图集》
(2) 《中南地区建筑标准设计结构图集》
(3) 《混凝土结构施工图平面整体表示方法制图规则和构造详图》
11G101-1
5、建筑施工实训、实践
（1 ）钢筋混凝土工程施工设计实训
（2）单层工业厂房结构吊装施工实训
（3）专项施工方案
土方量计算及土方调配方案
人工挖孔桩施工方案
高支模施工方案
大体积混凝土施工方案
脚手架施工方案
（4）工种操作施工实训
（5）顶岗实训
1.1 土方施工基础知识
1.1.1 土方工程主要施工内容
土方工程的施工过程：开挖、运输、填筑压实等主要施工过程，以及排水、降水和
土壁支护等准备工作与辅助工作。
常见土方工程：平整场地、挖基坑、挖基槽、挖土方和土方回填。
链接知识：（套用定额）
平整场地 挖基坑 挖基槽 挖土方土方回填
1.1.2 土的分类与鉴别
根据土的开挖难易程度分为八类。
依次为：松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、
特坚石等八类。前四类属一般土，后四类属岩石。
土的分类及其现场鉴别方法：
土的分类
土的 级别
土的名称
密 度
(kg/m3)
开挖方法及工 具
一类土
（松软土）
I
砂土；粉土；冲积砂土层；疏松的种
植土；淤泥（泥
炭）
6〜
15
用锹、锄头挖
掘，
少许用脚蹬
二类土
（普通土）
II
粉质粘土；潮湿的黄土；夹有碎石、 卵石的砂；粉土混卵（碎）石；种植土;
填土
11 〜
16
用锹、锄头挖
掘，
少许用镐翻松
三类土 （坚土）
III
软及中等密实粘土；重粉质粘土；砾 石土；干黄土、含有碎石卵石的黄土； 粉质粘土；压实的填土
1750 〜
19
主要用镐，少许 用锹、锄头挖 掘，部分用撬棍
四类土
（砂砾坚 土）
IV
坚硬密实的粘性土或黄土；含碎石、 卵石的中等密实的粘性土或黄土；粗 卵石；天然级配砂石；软泥灰岩
19
整个先用镐、撬 棍，后用锹挖 掘，部分用楔子 及大锤
五类土 （软石）
V
硬质粘土；中密的页岩、泥灰岩、白 垩土；胶结不紧的砾岩；软石灰岩及 贝壳石灰岩
11 〜
27
用镐或撬棍、大 锤挖掘，部分使 用爆破方法
六类土
（次坚石）
VI
泥岩；砂岩；砾岩；坚实的页岩、泥 灰岩；密实的石灰岩；风化花岗岩； 片麻岩及正长岩
22 〜
29
用爆破方法开
挖，
部分用风镐
七类土 （坚石）
VII
大理岩；辉绿岩；玢岩；粗、中 粒花岗岩；坚实的白云岩、砂岩、砾 岩、片麻岩、石灰岩；微风化安山岩; 玄武岩
25 〜
31
用爆破方法开 挖
八类土
（特坚土）
VIII
安山岩；玄武岩；花岗片麻岩；坚实 的细粒花岗岩、闪长岩、石英岩、辉 长岩、角闪岩、玢岩、辉绿岩
27 〜
33
用爆破方法开 挖
1.1.3 土的工程性质
1、土的组成
土由土颗粒（固相）、水（液相）和空气（气相）三部分组成。可用三相图表示。22、
2、土的工程性质
（1）土的含水量
土中水的含水量（3）是土中水的质量与固体颗粒质量之比的百分率。
检测方法:环刀试验
（2）土的天然密度（P ）和干密度（pd）
土在天然状态下单位体积土的质量，叫土的天然密度。
土的干密度是土的固体颗粒质量与总体积的比值。
检测方法:环刀试验
（3）土的可松性
自然状态下的土经开挖后，其体积因松散而增大，虽经回填压实，仍不能恢复其原 来的体积。土的可松性用可松性系数表示，即：
（4）土的渗透性
土的透水系数是表示单位时间内水穿透土层的能力。以m/d表示。它影响施工降水与排 水的速度。土的渗透系数见表。
1.1.4 土方施工常用施工机械
