油毡瓦屋面施工方法
油毡瓦是一种新型屋面防水材料，除具有较好防水效果外，还对建筑物有很 好的装饰效果，且施工简便、易于操作。油毡瓦是以玻璃纤维毡为胎基，经浸涂 石油沥青后，一面覆盖彩砂矿物粒料，另一面撒以隔离材料，并经切割所制成的 瓦片状屋面防水材料。
一、油毡瓦的规格及质量要求
1. 规格

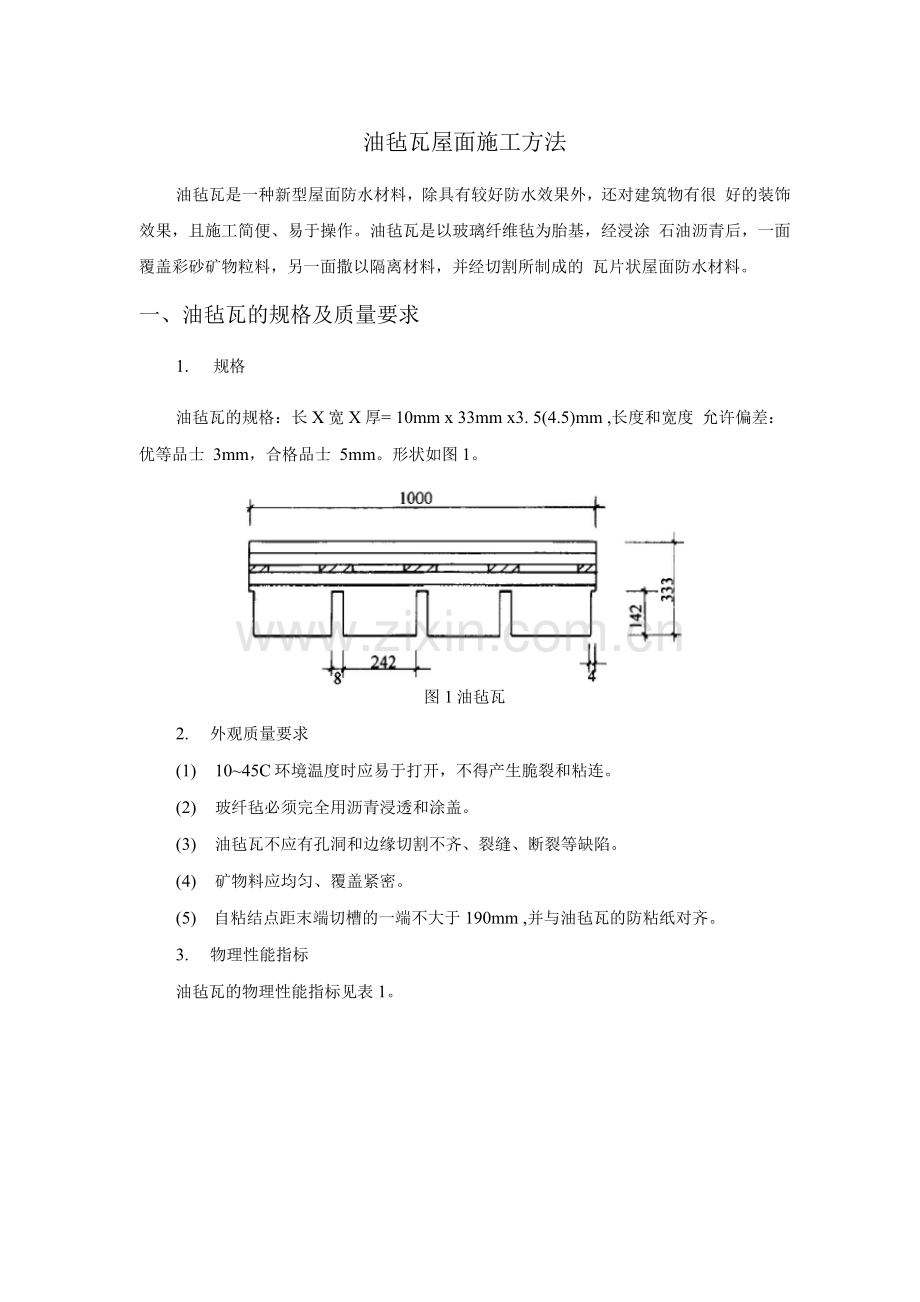

油毡瓦的规格：长X宽X厚= 10mm x 33mm x3. 5(4.5)mm ,长度和宽度 允许偏差：优等品士 3mm，合格品士 5mm。形状如图1。

图1油毡瓦

2. 外观质量要求
(1) 10~45C环境温度时应易于打开，不得产生脆裂和粘连。
(2) 玻纤毡必须完全用沥青浸透和涂盖。
(3) 油毡瓦不应有孔洞和边缘切割不齐、裂缝、断裂等缺陷。
(4) 矿物料应均匀、覆盖紧密。
(5) 自粘结点距末端切槽的一端不大于190mm ,并与油毡瓦的防粘纸对齐。
3. 物理性能指标
油毡瓦的物理性能指标见表1。

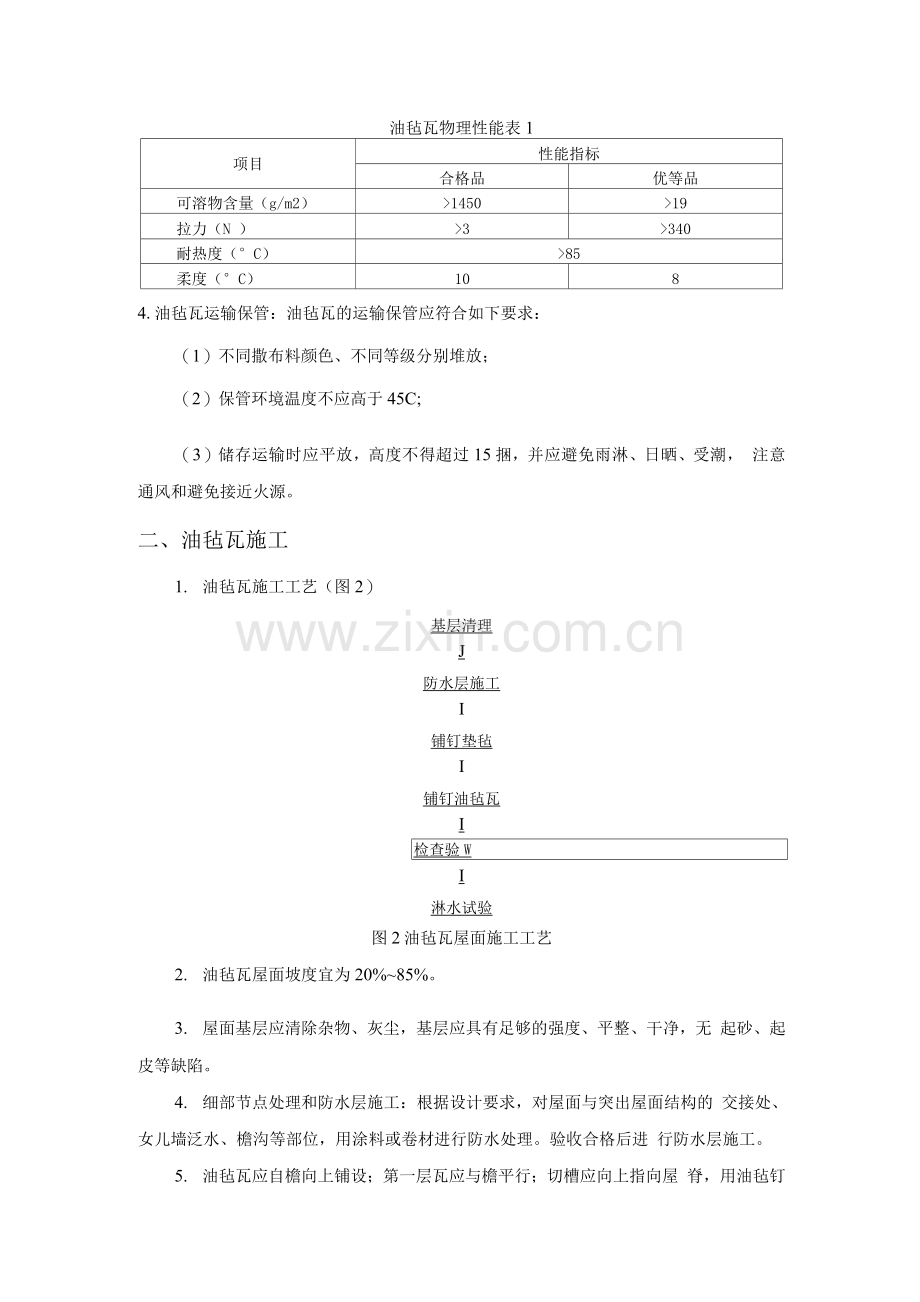

油毡瓦物理性能表1
项目
性能指标
合格品
优等品
可溶物含量（g/m2）
>1450
>19
拉力（N ）
>3
>340
耐热度（°C）
>85
柔度（°C）
10
8
4.油毡瓦运输保管：油毡瓦的运输保管应符合如下要求：

（1）不同撒布料颜色、不同等级分别堆放；
（2）保管环境温度不应高于45C;
（3）储存运输时应平放，高度不得超过15捆，并应避免雨淋、日晒、受潮， 注意通风和避免接近火源。
二、油毡瓦施工
1. 油毡瓦施工工艺（图2）
基层清理
J
防水层施工
I
铺钉垫毡
I
铺钉油毡瓦
I
检查验W
I
淋水试验
图2油毡瓦屋面施工工艺
2. 油毡瓦屋面坡度宜为20%~85%。
3. 屋面基层应清除杂物、灰尘，基层应具有足够的强度、平整、干净，无 起砂、起皮等缺陷。
4. 细部节点处理和防水层施工：根据设计要求，对屋面与突出屋面结构的 交接处、女儿墙泛水、檐沟等部位，用涂料或卷材进行防水处理。验收合格后进 行防水层施工。
5. 油毡瓦应自檐向上铺设；第一层瓦应与檐平行；切槽应向上指向屋 脊，用油毡钉固定。第二层油毡瓦应与第一层叠合，但切槽应向下指向檐。第 三层油毡瓦应压在第二层上，并露出切槽125mm，油毡瓦之间的对缝，上下层 不应重合。每片油毡瓦不应少于4个油毡钉，当屋面坡度大于80%时，应增加油 毡钉固定。
6. 油毡瓦铺设在木基层上时，可用油毡钉固定，油毡瓦铺设在混凝土基层 上时，可用射钉固定；也可以采用冷玛蹄脂或粘结胶粘结固定。
7. 将油毡瓦切槽剪开分成四块即可作为脊瓦，并搭盖两坡面油毡瓦1/3脊 瓦相互搭接面不应小于1/2
8. 屋面与突出屋面结构的交接处，油毡瓦应铺贴至立面上，高度不应小于 250mm 。
9. 油毡瓦屋面有关搭盖尺寸及检验方法见表2所列。
油毡瓦屋面搭盖要求表2
项次
项目
搭盖尺寸（mm ）
检验方法
1
脊瓦与两坡面油毡瓦搭盖宽度
>1
用尺量检查
2
脊瓦与脊瓦的压盖面
>1/2脊瓦面积
3
油毡瓦在屋面与突出屋面结构的交接处铺贴高度
>250

油毡瓦屋面的质量检验
油毡瓦及其脊瓦的质量是保证平瓦屋面工程质量的基础；油毡瓦固定牢固是 保证油毡瓦屋面防水成败的关键，故将其列为主控项目。油毡瓦的铺设方法、油 毡瓦间的对缝、瓦面的平整顺直、泛水施工质量等，也是油毡瓦屋面质量的重要 部分，应作为检验项目。
油毡瓦屋面工程质量检验项目、要求和检验方法见表3。
油毡瓦屋面工程质量检验项目、要求和检验方法 表3
检验项目
要求
检验方法
主控项目
1.油毡瓦及脊瓦的质量
必须符合设计要求
检查出厂合格证和质 量检验报告
2.油毡瓦的固定
必须钉平、钉牢，严禁钉帽 外露油毡瓦表面
观察检查
一般项目
1.油毡瓦的铺设方法与对 缝
铺设方法应正确；上下层对 缝不得重合
观察检查
2.瓦面质量
油毡瓦与基层紧贴，瓦面平 整，檐顺直
观察检查
3.泛水做法
应符合设计要求，顺直整 齐，结合严密，无渗漏
观察检查和雨后或淋
水检查
进入施工现场的油毡瓦应按表4的要求进行抽样复验，不合格的材料不得在
建筑工程中使用。
材料名称
现场抽样数量
外观质量检验
油毡瓦
同一批至少抽1次
边缘整齐，切槽清晰，厚薄均匀，表面无孔洞、略伤、裂 纹、皱折及起泡

四、材料用量
油毡瓦屋面材料参考用量见表5。
油毡瓦屋面用量参考表表5
屋面工程
面积用量
重量
每平方米屋面
2.33m2瓦材
2.5kg
