双江镇调频广播建设方案.docx

江县双江镇调频广播建
设
方
案
江县文化体育广播电视旅游局
二。——年十二月五日

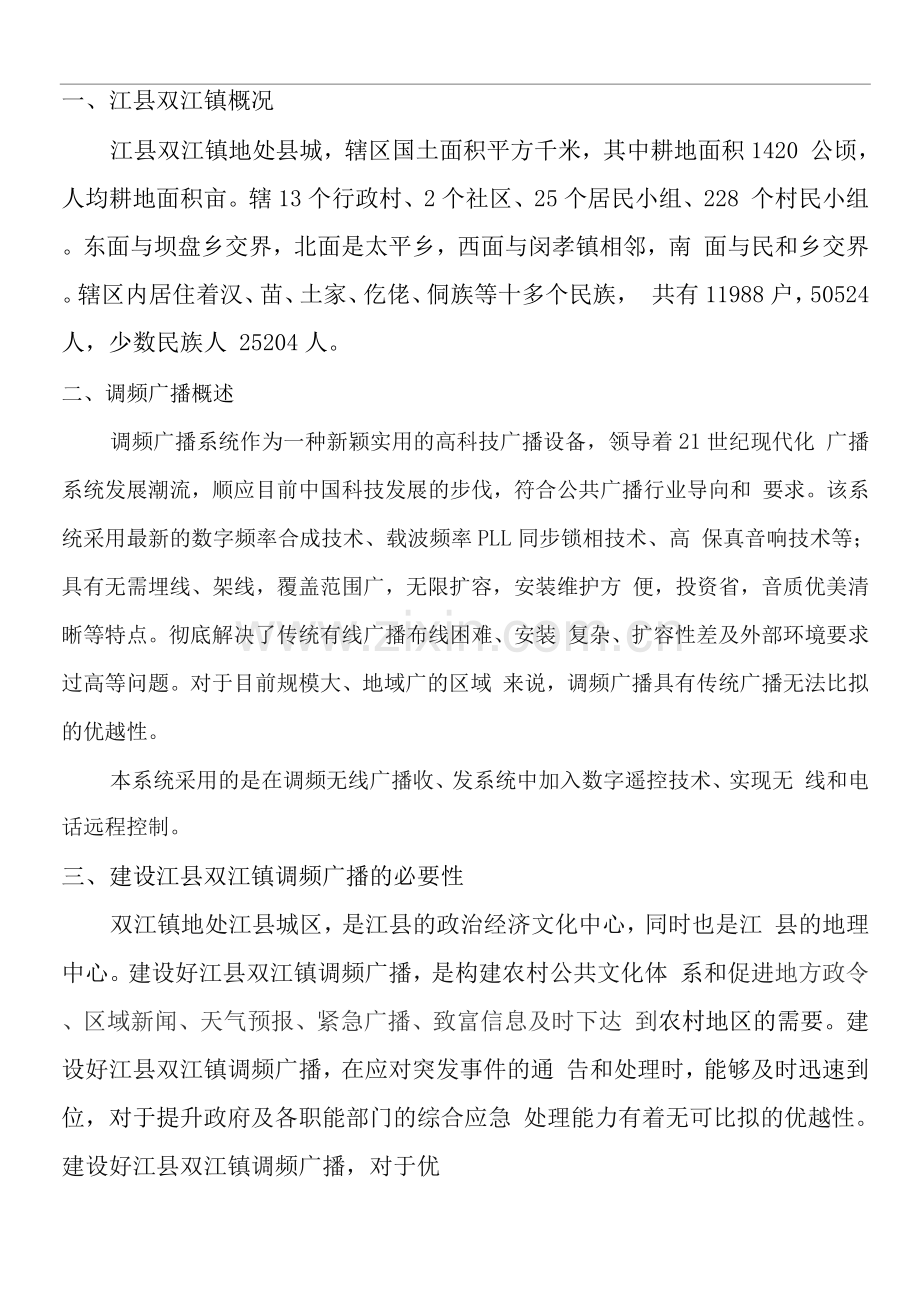

一、江县双江镇概况
江县双江镇地处县城，辖区国土面积平方千米，其中耕地面积1420 公顷，人均耕地面积亩。辖13个行政村、2个社区、25个居民小组、228 个村民小组。东面与坝盘乡交界，北面是太平乡，西面与闵孝镇相邻，南 面与民和乡交界。辖区内居住着汉、苗、土家、仡佬、侗族等十多个民族， 共有11988户，50524人，少数民族人 25204人。
二、调频广播概述
调频广播系统作为一种新颖实用的高科技广播设备，领导着21世纪现代化 广播系统发展潮流，顺应目前中国科技发展的步伐，符合公共广播行业导向和 要求。该系统采用最新的数字频率合成技术、载波频率PLL同步锁相技术、高 保真音响技术等；具有无需埋线、架线，覆盖范围广，无限扩容，安装维护方 便，投资省，音质优美清晰等特点。彻底解决了传统有线广播布线困难、安装 复杂、扩容性差及外部环境要求过高等问题。对于目前规模大、地域广的区域 来说，调频广播具有传统广播无法比拟的优越性。
本系统采用的是在调频无线广播收、发系统中加入数字遥控技术、实现无 线和电话远程控制。
三、建设江县双江镇调频广播的必要性
双江镇地处江县城区，是江县的政治经济文化中心，同时也是江 县的地理中心。建设好江县双江镇调频广播，是构建农村公共文化体 系和促进地方政令、区域新闻、天气预报、紧急广播、致富信息及时下达 到农村地区的需要。建设好江县双江镇调频广播，在应对突发事件的通 告和处理时，能够及时迅速到位，对于提升政府及各职能部门的综合应急 处理能力有着无可比拟的优越性。建设好江县双江镇调频广播，对于优
可以编辑的word文档
化我县旅游资源，提升我县城区的旅游服务品位有着重要意义。建设好江 县双江镇调频广播，是广播电视“村村通”工程的推进，是全县其它乡
镇调频广播建设的示范。
建设方案
一、设计思路
江县文化体育广播电视局设立播控机房，多路音频信号经调音台处理后， 最终选出一路信号先后送入编码控制器和调制器，经调制后的音频信号送入光 发射机，最终通过光缆传输至黑岩山无线发射台机房，经光接收机和解调器后 解调出音频信号，由50W发射机送天馈系统发射，最后覆盖规划的各个区域。
在设计中，尽量考虑采用小功率多布点的方式进行覆盖，对于规划覆盖不到 的盲区，可考虑小功率二级收发传输进行补充覆盖，最终实现广播覆盖最大化， 建设成本最低化。
可以编辑的word文档
在全镇选点布网安装终端接收设备收听经过编码控制的音频信号。城区采 用50W 一体化音柱，主要分布在交通干道，住宅小区、广场、车站、路、菜 市场等人密集区域，农村接收点采用50W防雨型功放配25W号筒喇叭两只， 安装在20户以上的自然寨，收听半径约3米。
二、建设目标和规划
•实现县、乡、村、寨调频广播一张网；
•可定时转播中央、省、地区和县广播电台的新闻联播节目；
•能宣传当地新人新事；
•可随时向村民传递市场和科技致富信息；
•能够传播涉农法律、法规；
•能够为构建和谐社会营造浓厚的文化舆论氛围；
•可按年、月、周、日多种模式设置自动播放；
•可分村、分乡任意定时、定点自动/手动广播；
•支持乡、村本地插播，可即时播放管理信息；
•支持调频、调频转定压、调频转定阻多元接收；
•采用SCA副载波控制方式，稳定可靠误码率低；
•系统架构科学，结构简单，易安装调试。
三、台站地址、经纬度、海拔高度
台站地址：江县黑岩山无线发射台
经纬度：经度，108 °51 / ；北纬，27 °41
海拔高度：855米
四、规划频率、功率、计划覆盖面积、计划覆盖人
规划频率：93MHz
可以编辑的word文档
发射功率：
计划覆盖面积：80km2
计划覆盖人： 6万人
五、节目内容（信号源）
节目源是贵州广播第一套调频广播节目。
六、节目传输方式
调频广播发射。
七、天线极化方式、天线高度
垂直极化，天线高度32米。
八、信号源传输方式
光缆传输。在县文体广电旅游局播控机房通过光缆将信号节目源传输到黑 岩山无线发射台机房，在播控机房，可以插播自办节目或应急插播通知通告。
九、建设资金
经初步预算，约需建设资金万元。由文化体育广播电视旅游局向上面争取 项目建设专项资金投入。
十、实施步骤
分两步进行实施，即城区建设安装调试阶段和农村接收终端建设安装阶段。
城区建设安装调试阶段：时间为2011年12月一2012年2月底。①全镇基 本情况调查摸底；②建设方案及经费预算；③申请发射频率；④设备选型和设 备厂家招标；⑤前端、传输及发射设施安装调试；⑥安装城区一体化接收音柱。
农村接收终端建设安装阶段：时间为2011年3月。完成双江镇境内各自然 寨调频接收终端选点布网安装建设。
十一、工程质量保障措施
—— ——-—— —— 可以编辑的word文档
•成立工程实施建设领导小组；
•优化设计；
•优选设备；
•严格招、投标管理；
•严格施工和督察管理。
十二、运行维护管理方式
系统建成后，采取谁受益谁维护的运行管理方式。原则上，中心机房、黑 岩山无线发射台的调频发射系统由县文化体育广播电视局进行管理和维护，城 区和各自然寨的调频终端接收设备由双江镇维护管理；在设备用电方面，实行 地方归属负责，即调频接收终端由双江镇解决电费，县局中心机房和黑岩山无 线发射台用电由广电局给以解决。

技术方案
一、设计依据
•国标《GB-43111-84调频广播发射机校准》
•广电部标《GY15-84调频接收机标准》
•《民用建筑电气设计规范》GBJ/T16-1992。
•国际电联ITU-T有关标准。
•建筑、通信有关行业标准。
•《专业录播结构标准》
•双江镇区域图
二、设计原则
进行系统设计时，本着"先进性、科学性、稳定性、经济性"相统一的 原则进行设计。
先进性：系统采用国内最先进PLL微电脑锁相环技术，架构全固态发 射机，确保无频率漂移现象，遥控音箱开关机准确可靠，保证技术先进处 于国内领先地位。
科学性：系统设计科学，系统将保证无线频率的独立性，不会与其他 县（市）的无线电波源发生相互干扰现象，信号频点灵活可调，同时保证

可以编辑的word文档
调频音柱不会发生干扰现象。此外，系统可维护性强，具有充分的可扩展 性。
稳定性：由于系统采用无线调频广播方式，省去7大量的布线系统， 所以也就消除了作为广播系统中最可能发生的线路故障；再者,PLL微电 脑锁相环控制技术使得发射频率无漂移现象大大提高了系统的稳定性和可 靠性。
经济性：无线广播系统的经济性有目共睹，在建设期可省去大量的传 输线材和线路铺设费用，在使用过程中则可省去大量的线路检修工作，节 省了大量的施工和维护费用。
三、系统方案
1. 系统整体规划：系统整体规划为"音源数字化、播放自动化、管理智能 化、扩展自由化"的可寻址无线智能广播系统，采用FM-SCA编码控制与调频多 频复用技术，无线调频传输单路或多路广播节目。
2.前端及信号源部分：前端由节目源（DVD、录音卡座、直播卫星接收设 备）、调频广播发射机、主控操作台等组成。
3. 传输方式：光纤和无线发射相结合的传输方式。
4 .终端接收设备及收听方式：景区、集镇及公路沿线接收点采用室外50W 调频音柱接受来自主控室的信号；农村区采用50W防雨型功放配25W号筒喇 叭两只受来自主控室的信号。
四、系统功能特点
1、独有的任意分区功能：可实现多个区域的独立控制和任意组合；
2、各点可独立寻址：可实现点对点进行控制，控制任意接收点的终端设备， 并可独立开关、部分开关或全开全关；
3、系统容量庞大：接收设备数量最多已经可以容纳65530个；
4、音质优美：调频广播音频范围为30HZ-15KHZ，失真度小，一般为％；
5、支持多种流行音频格式：如mp3、mpg、wav、等，可以录音和播放多 种外接媒体源（如CD > DVD、卡座、收音机、麦克风等）；
6、定时自动广播：用户可根据需要编制各频道一周的定时播放节目单， 对播放内容、播出时间、播放区域等可任意编程控制，计算机可根据节目单自 动定时播放，实现无人值守，播放前系统自动打开相应区域各点调频音箱的电 源，播放完成后延时自动关闭。
7、抗扰能力强：调频广播为超短波，不易受到外界电波影响，而且调频广播 的本身特点采用压缩技术，可将干扰滤除；
8、随意插播：在播放过程中，用户可以随时停止定时播放，随意插播其它 节目，插播结束后，系统依然按照节目单继续播放；
9、控软件功能强大：界面人性化设计，操作简单易学；
10、紧急预案：独有的紧急分组分区广播、强制广播功能，在脱离计算机 系统状态下照样实现广播；
五、双江镇调频广播建设方案框图

县局播控中心、（前端）
黑岩山无线发射台

自然村、寨（接收终端）
六、智能调频广播系统组成
本系统主要由前端发射设备和终端接收设备两部分组成
1、自动音频控制器
该机的开关机采用了音频智能控制方式，该设备自动检测音频信号，若有 则供出AC220V，系统工作；当广播结束后，音频控制器在20分钟内没有检测 到信号时将自动关闭发射机电源，具有无人值守功能。该产品是目前实现“村 村通”广播工程的比较经济、方便可靠的设备。
2、智能控制编码器
① 、控制管理终端接收设备的工作状态（12台）
② 、可对接收设备进行分组控制（开/关）
③ 、可连接远程电话实时播出
④ 、通过对接收设备的控制，防止非法信号的广播
⑤ 、防止其他干扰信号的侵入影响接收机的播出效果
3、调频广播发射机
① 、专业级立体声调频发射机。采用专业级直接调频
② 、发射频率93MH
Z
③ 、PLL全数字锁相
④ 、标称输出功率1W，功率大小可调
⑤ 、具有非线性失真小、频率准确度、稳定高等特点
4、调频广播发射天线
① 、频率范围：87 — 108MH
Z
② 、输入阻抗：50欧
③ 、电压驻波比（VSWR）
④ 、增益（dB） 4dB
⑤ 、雷电保护所有金属部分直流接地
⑥ 、功率容量1KW
5、终端接收机
① 、采用FM锁相编码数字调谐式点频接收专用集成电路，可灵活拨码选择 接收频点，接收频率稳定度达10-6。
② 、频率范围：87 — 108MHz。
③ 、较好有效地保证了全天候、常年稳定可靠的工作在点频接收状态，克 服了因湿度、温度等环境因素变化而使接收频率漂移、灵敏度下降，故障率高
可以编辑的word文档等缺点。有线无线两用。
④ 、音频功率放大器：高集成度、优质音频功率放大集成电路，失真小、 输出功率大，具有过压、过流、过热、防输出短路等保护功能，使整个音频功 率放大器具备了高性能、高可靠性等优点。
⑤ 、数字信号处理器、电子开关：采用专门为遥控广播系统终端接收设备 设计的微处理器，它通过微处理器的软件设计，固化有数据分析、错误检验、 身份识别、状态操作等大量程序。
⑥ 、采用了数字遥控技术，不但有效的克服了因同频、邻频或其它杂散电 磁波干扰而引起的误关机及误开机等弊端。
⑦ 、采用野外型，防雨、防风、防晒型机箱。
设备配置及资金预算
一、设备配置
1、中心机房：
智能控制器、光发机各一
2、黑岩山无线发射台及传输通道：
音频解调器、光接收机、光终端盒、跳线各一，1W调频发射机及 天馈线一套。
3、终端接收设施：
50W —体化音柱70个；50W防雨功放90个；辅材若干。
、工程资金预算（共计万元）
序
号
设备名称
型号
数量
单价
（元）
复价
（元）
备注
一
前端机房及 传输发射设备

1
智能控制器

1台
48
48
循环发码
2
光发机

1台
50
50

3
光接收机

1台
28
28

4
解调器

1台
10
10

5
调频发射机及天馈 线
TP—1
1套
130
130

6
辅助器材

15
插座、光终端 盒、跳线等
二
接收设施

1
一体化音柱

70台
750
525
50W
2
50W防雨型功放
FMF
90套
6
540
（包含号筒喇 叭两只）
2
电源线

32 米

2560

3
辅助器材
可以编辑的wprd文档
80
抱箍、胶布、
套管等
三
安装调试费
90个工
120
108

合计

155960
