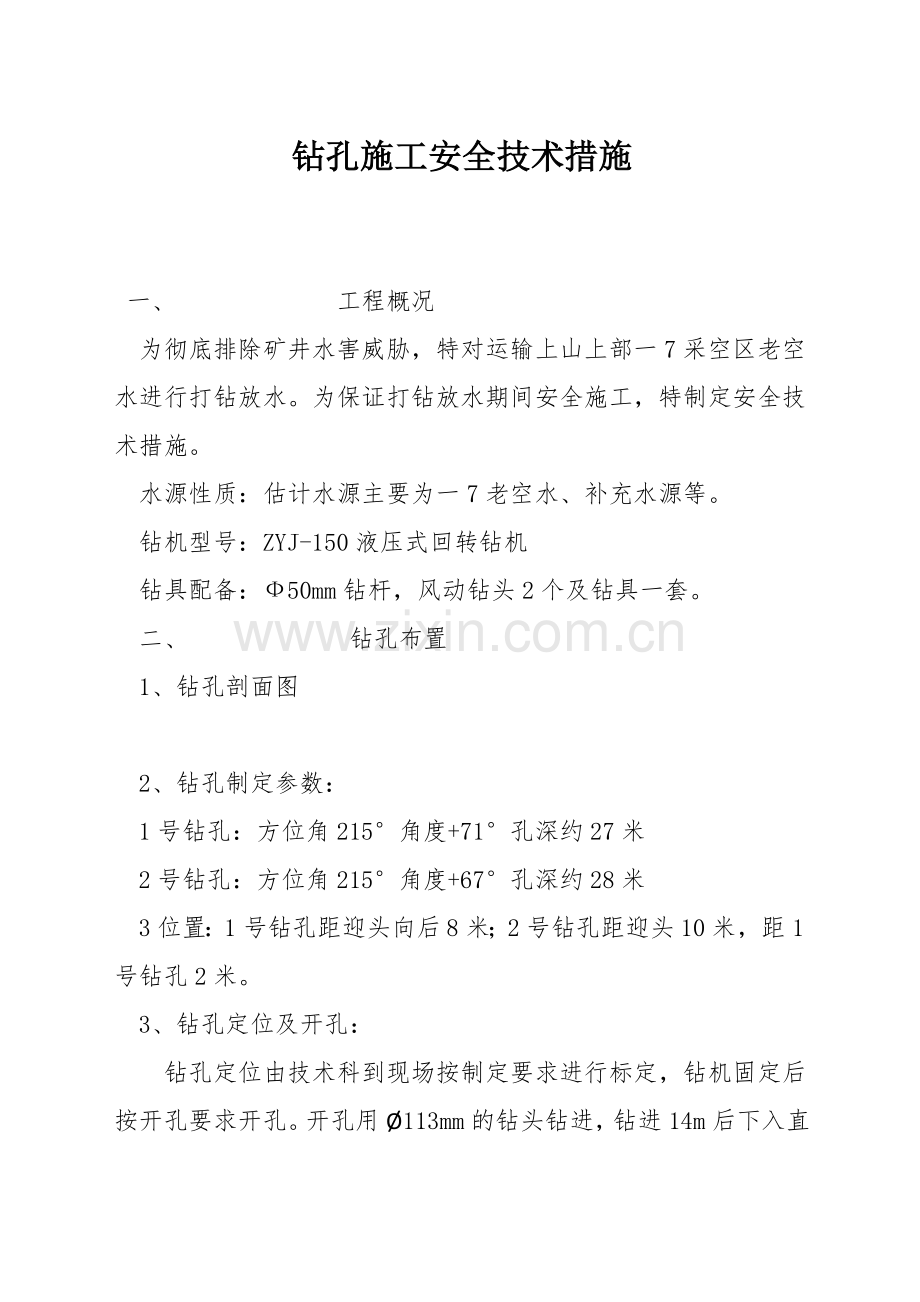

钻孔施工安全技术措施

一、       工程概况
为彻底排除矿井水害威胁，特对运输上山上部一7采空区老空水进行打钻放水。为保证打钻放水期间安全施工，特制定安全技术措施。
水源性质：估计水源主要为一7老空水、补充水源等。
钻机型号：ZYJ-150液压式回转钻机
钻具配备：Ф50mm钻杆，风动钻头2个及钻具一套。
二、       钻孔布置
1、钻孔剖面图

2、钻孔制定参数：
1号钻孔：方位角215°角度+71°孔深约27米
2号钻孔：方位角215°角度+67°孔深约28米
3位置：1号钻孔距迎头向后8米；2号钻孔距迎头10米，距1号钻孔2米。
3、钻孔定位及开孔：
 钻孔定位由技术科到现场按制定要求进行标定，钻机固定后按开孔要求开孔。开孔用Ø113mm的钻头钻进，钻进14m后下入直径Ø108mm套管。下套管时，先将套管提离孔底0.2m，孔口和套管口间的环状空隙用水泥砂浆和速凝剂封闭密实，其中插入一根细管，用于观察注浆状况。水泥砂浆凝固后，从套管口向内注入水泥浆，同时观察细管内的状况，待水泥从细管溢出后，可缓停注浆，3～5分钟后再注，水泥浆稳定流出后，停止注浆，注浆压力以20kg/cm2为宜。
4、水泥凝固96小时后，用钻头扫孔至4 m处，退出钻具，孔口管外安装不低于40kg/cm2的高压闸阀，接通高压水试压，试压压力不低于2MPa，延续时间均不少于30分钟。试压过程要有具体记录，并有专人检查套管外及钻场四周的状况，如发现钻场及钻孔四周有渗水、跑水等现象，要停止试压，持续注水泥浆，直注试压后合格。二次注浆的压力可适当增大。
5、换径后钻进：
 试压合格后，用Φ80mm冲击器钻进至终孔。钻进过程中作业人员要随时观察钻杆，确保钻杆与套管同心。
三、具体措施
1、         所有打钻施工人员必须认真学习本措施，并进行签字，施工时严格按措施施工；
2、         打钻期间，钻工必须衣着整齐。利索，以免被机器饺伤；
3、         运输钻机时要轻抬轻放，钻机设备到位后，要妥善保管，钻机所用电缆、风管、水管、油管，必须吊挂整齐，专人管理，防止损坏；
4、         按制定要求要将钻机稳定牢固，防止在打钻过程中造成钻机松动，发生滑坡。
5、         每次开钻前，检查钻杆接头的牢固状况，严防脱钻事故的发生；钻杆要达到不堵塞、不弯曲、丝口不磨损。
6、         坚持钻场有足够的安全空间，便于施工。
7、         在打钻地点四周安设专用 及报警装置，并确保随时与调度室联系。
8、         技术人员和探放水人员必须亲临现场，依据制定，确定主要探水钻孔位置、方位，深度以及钻孔数目。并做好现场钻孔记录。
9、         矿领导和当班安全员、瓦斯员必须在探放水地点监督安全和随时检查空气成分。如果瓦斯浓度超过0.8%或其他有害气体浓度超过《煤矿安全规程》第一百条规按时，必须马上停止钻进，切断电源，撤出人员，并报告矿调度室，及时处理。
10、    期间如发现水压、水量突然增大、顶钻、进入老空等异常现象时，必须马上停止钻进，不得拔出钻杆。要马上向调度室汇报，并派人监测水情。如果发现状况危急时，关闭防喷装置止水，并马上撤出所有受水害威胁地区的人员，然后采用措施进行处理。

四、避灾路线图

**煤业规程或措施审批表
  名称

  审批时间

审批地点

  技术科

  技术矿长

  机电科

  机电矿长

  生产科

  生产矿长

  安全科

  安全矿长

  施工单位

  总工程师

  矿长

  会审看法
