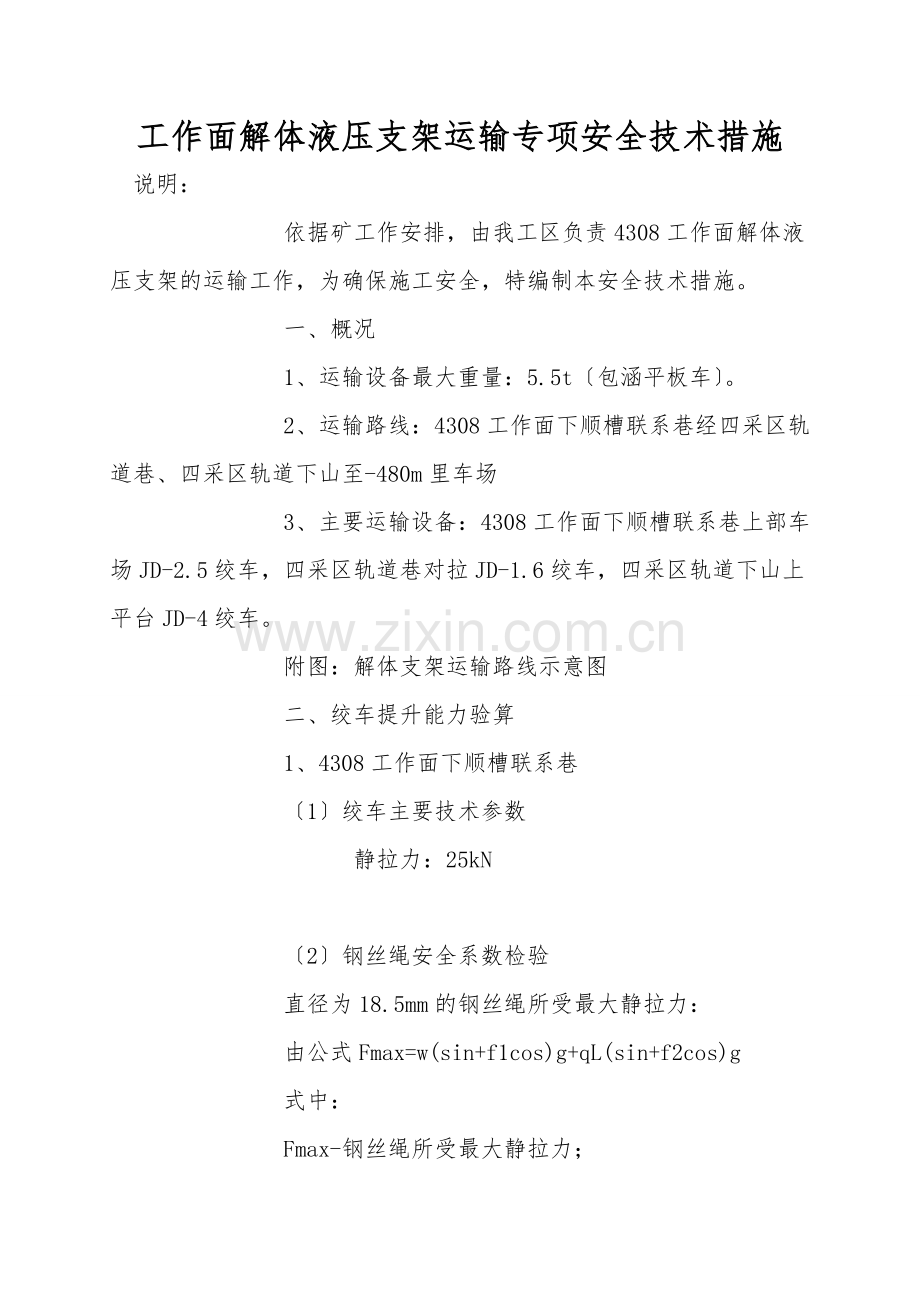

工作面解体液压支架运输专项安全技术措施
说明：
        依据矿工作安排，由我工区负责4308工作面解体液压支架的运输工作，为确保施工安全，特编制本安全技术措施。
        一、概况
        1、运输设备最大重量：5.5t〔包涵平板车〕。
        2、运输路线：4308工作面下顺槽联系巷经四采区轨道巷、四采区轨道下山至-480m里车场
        3、主要运输设备：4308工作面下顺槽联系巷上部车场JD-2.5绞车，四采区轨道巷对拉JD-1.6绞车，四采区轨道下山上平台JD-4绞车。
        附图：解体支架运输路线示意图
        二、绞车提升能力验算
        1、4308工作面下顺槽联系巷
        〔1〕绞车主要技术参数
           静拉力：25kN

        〔2〕钢丝绳安全系数检验
        直径为18.5mm的钢丝绳所受最大静拉力：
        由公式Fmax=w(sin+f1cos)g+qL(sin+f2cos)g
        式中：
        Fmax-钢丝绳所受最大静拉力；
        W -最大载荷，取5500kg ；
        -最大提斜倾角为20°；
        f1-矿车与轨道之间的阻力系数，取f1=0.015；
        f2-钢丝绳牵引阻力系数，取f2=0.25；
        q-钢丝绳每米重量，取q=1.27kg/m；
        L-斜巷长度，取60m。
        Fmax=5500×(sin20°×cos20°)××60×(sin20°×cos 20°) ×
        安全系数:
        N=F/Fmax
        F-钢丝绳破断拉力，210kN。

        故所选用的钢丝绳满足要求。
        〔3〕绞车型号与校验
        JD-2.5型绞车牵引力为25kN；
        Fmax=19.626kN＜25kN
        故所选用的绞车满足总载荷不大于5500kg的物料运输。
        2、四采区轨道巷〔对拉绞车〕
        〔1〕绞车主要技术参数
            静拉力：16kN

        〔2〕钢丝绳安全系数检验
        直径为15.5mm的钢丝绳所受最大静拉力：
        由公式Fmax=w(sin+f1cos)g+qL(sin+f2cos)g
        式中：
        Fmax-钢丝绳所受最大静拉力；
        W -最大载荷，取5500kg ；
        -最大提斜倾角为15°；
        f1-矿车与轨道之间的阻力系数，取f1=0.015；
        f2-钢丝绳牵引阻力系数，取f2=0.25；
        q-钢丝绳每米重量，取q=0.89kg/m；
        L-斜巷长度，取260m。
        Fmax=5500×(sin15°×cos15°)××260×(sin15°×cos 15°) ×
        安全系数:
        N=F/Fmax
        F-钢丝绳破断拉力，147kN。

        故所选用的钢丝绳能满足要求。
        〔3〕绞车型号与校验
        JD-1.6型绞车牵引力为16kN；
        Fmax=15.866kN＜16kN
        故所选用的绞车满足总载荷不大于5500kg的物料运输。
        3、四采区轨道下山
        〔1〕绞车主要技术参数
        型号：JD-4       静拉力：40kN

        〔2〕钢丝绳安全系数检验
        直径为21.5mm的钢丝绳所受最大静拉力：
        由公式Fmax=W(sin+f1cos)g+qL(sin+f2cos)g
        式中：
        Fmax-钢丝绳所受最大静拉力；
        W -最大载荷，取5500 kg ；
        -提斜倾角为20°；
        f1-矿车与轨道之间的阻力系数，取f1=0.015；
        f2-钢丝绳牵引阻力系数，取f2=0.25；
        q-钢丝绳每米重量，取q=1.82kg/m；
        L-斜巷长度，取600m。
        Fmax=5500×(sin20°×cos20°)×9.8+1.82 ×600×(sin20°×cos 20°) ×
        安全系数:
        N=F/Fmax
        F-钢丝绳破断拉力，282kN。

        故所选用的钢丝绳满足要求。
        〔3〕绞车型号与校验
        JD-4型绞车牵引力为40kN；
        Fmax=26.232kN＜40kN
        故所选用的绞车满足总载荷不大于5500kg的物料运输。
        三、安全技术措施
        1、一般规定
        1〕采纳人力推车运输时，必必须遵守以下规定。
        〔1〕一次只准推一辆车，严禁在矿车两侧推车，两车同向推车间距在轨道坡度小于或等于5‰时，不小于10m，坡度大于5‰时，不小于30m；坡度大于7‰时，禁止人力推车，并在遇行人或拐弯时应提前发出呼号，不得出现放飞车现象。
        〔2〕推车时应注意前方。应在矿车后方推车，不准在车前拉车和手把车沿推车。在开始推车、停车、掉道、发现前方有人或有障碍物、从坡度较大地方向下推车，以及接近岔道、弯道、巷道口、风门、硐室出口时，都必必须发出警号。严禁用肩扛车，严禁低头推车。
        〔3〕在平车场接近变坡点推车时，必必须检查挡车设施是否关闭。
