事件树分析方法
一、基本概念
事件树分析起源于决策树分析，它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。
一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。在事件发生的顺序上，存在着因果的逻辑关系。事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态〔成功或失败，正常或故障，安全或危险等〕之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。所分析的状况用树枝状图表示，故叫事件树。它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。
二、事件树分析法的作用
1．ETA可以事前推测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。
2．事后用ETA分析事故原因，十分方便明确。
3．ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。
4．当积存了大量事故资料时，可采纳计算机模拟，使ETA对事故的推测更为有效。

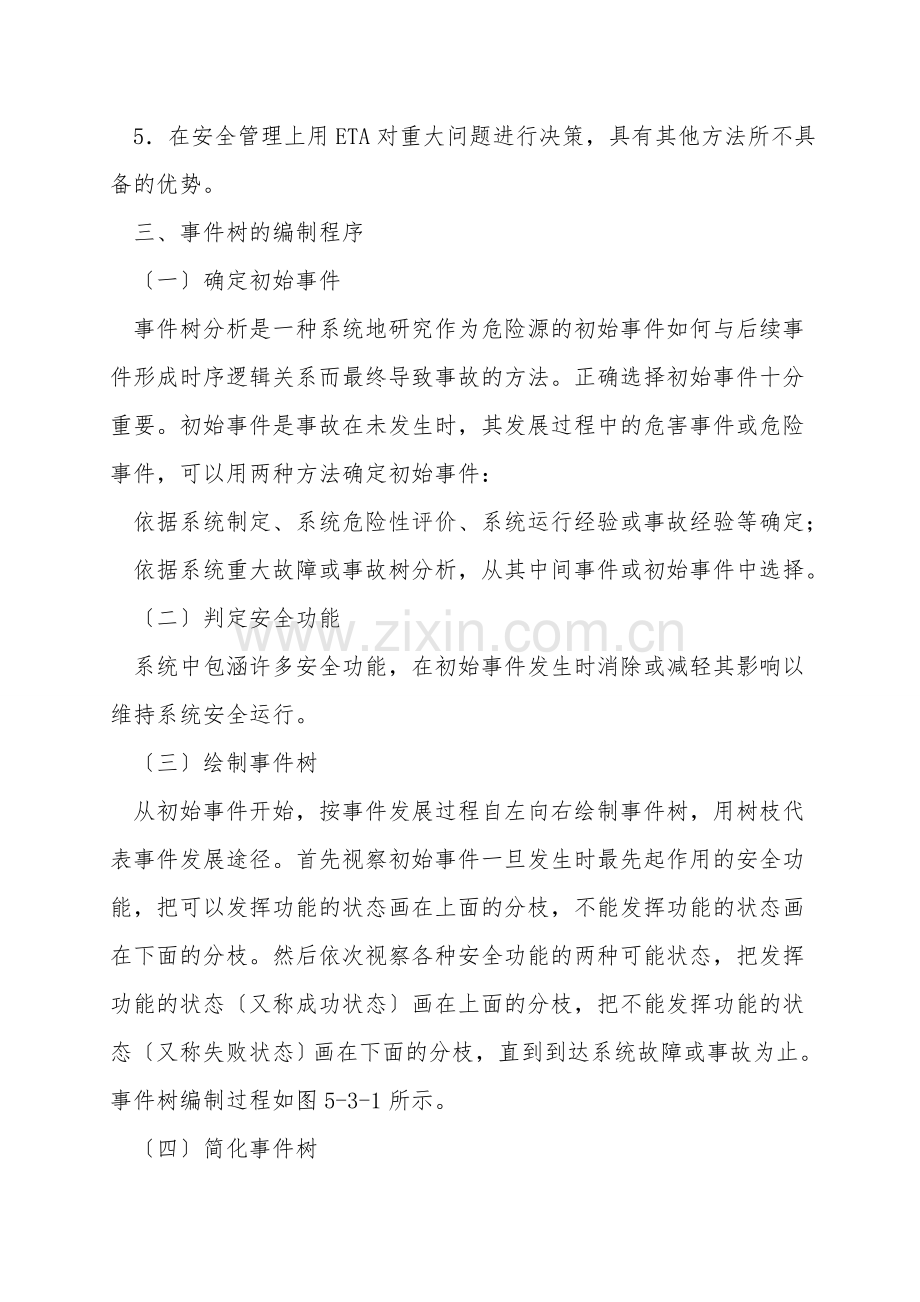

5．在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。
三、事件树的编制程序
〔一〕确定初始事件
事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。正确选择初始事件十分重要。初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，可以用两种方法确定初始事件：
依据系统制定、系统危险性评价、系统运行经验或事故经验等确定；
依据系统重大故障或事故树分析，从其中间事件或初始事件中选择。
〔二〕判定安全功能
系统中包涵许多安全功能，在初始事件发生时消除或减轻其影响以维持系统安全运行。
〔三〕绘制事件树
从初始事件开始，按事件发展过程自左向右绘制事件树，用树枝代表事件发展途径。首先视察初始事件一旦发生时最先起作用的安全功能，把可以发挥功能的状态画在上面的分枝，不能发挥功能的状态画在下面的分枝。然后依次视察各种安全功能的两种可能状态，把发挥功能的状态〔又称成功状态〕画在上面的分枝，把不能发挥功能的状态〔又称失败状态〕画在下面的分枝，直到到达系统故障或事故为止。事件树编制过程如图5-3-1所示。
〔四〕简化事件树
在绘制事件树的过程中，可能会碰到一些与初始事件或与事故无关的安全功能，或者其功能关系互相矛盾、不协调的状况，必需用工程知识和系统制定的知识予以识别，然后从树枝中去掉，即构成简化的事件树。
在绘制事件树时，要在每个树枝上写出事件状态，树枝横线上面写明事件过程内容特征，横线下面注明成功或失败的状况说明。
