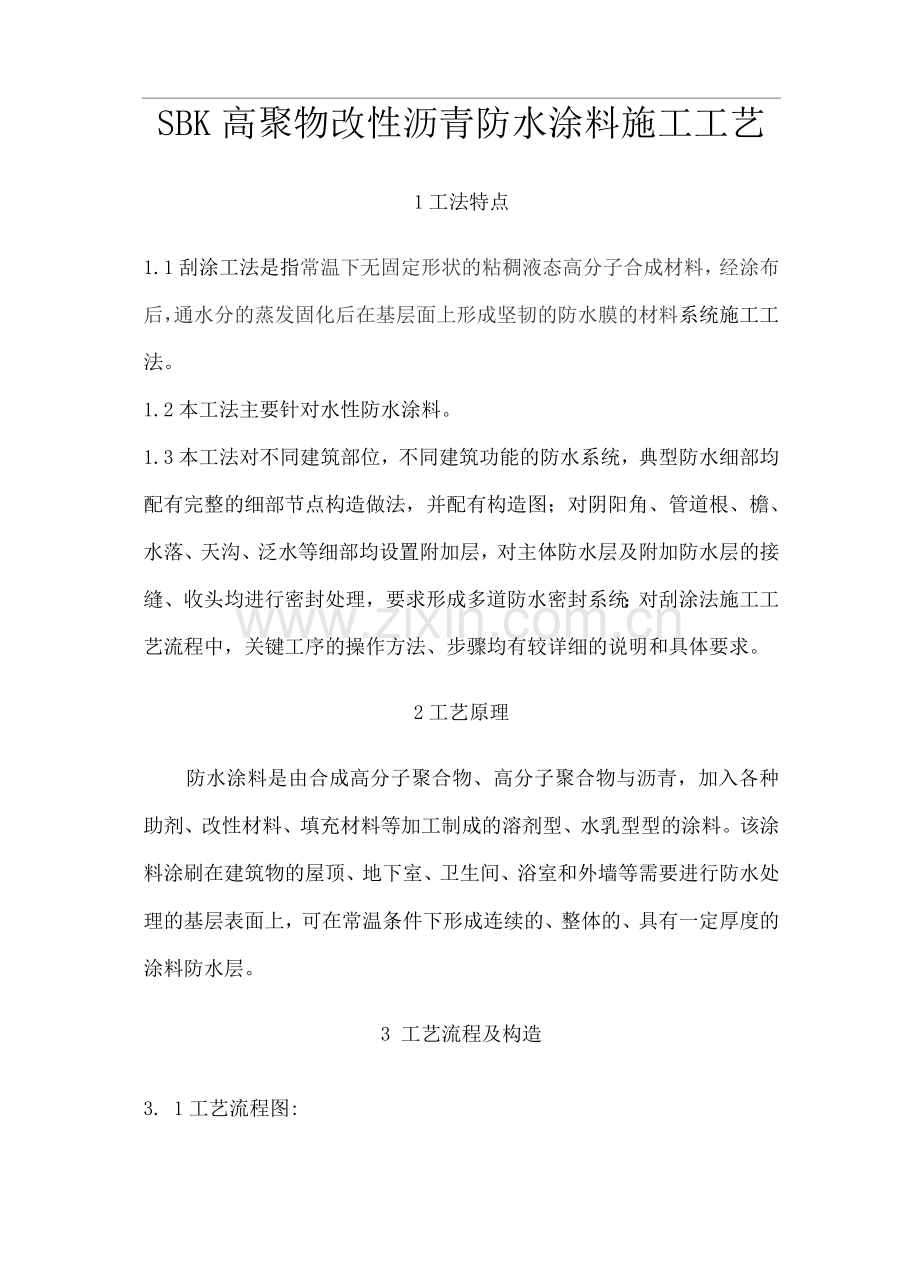

SBK高聚物改性沥青防水涂料施工工艺
1工法特点
1.1刮涂工法是指常温下无固定形状的粘稠液态高分子合成材料，经涂布后，通水分的蒸发固化后在基层面上形成坚韧的防水膜的材料系统施工工法。
1.2本工法主要针对水性防水涂料。
1.3本工法对不同建筑部位，不同建筑功能的防水系统，典型防水细部均配有完整的细部节点构造做法，并配有构造图；对阴阳角、管道根、檐、水落、天沟、泛水等细部均设置附加层，对主体防水层及附加防水层的接缝、收头均进行密封处理，要求形成多道防水密封系统；对刮涂法施工工艺流程中，关键工序的操作方法、步骤均有较详细的说明和具体要求。
2工艺原理
防水涂料是由合成高分子聚合物、高分子聚合物与沥青，加入各种助剂、改性材料、填充材料等加工制成的溶剂型、水乳型型的涂料。该涂料涂刷在建筑物的屋顶、地下室、卫生间、浴室和外墙等需要进行防水处理的基层表面上，可在常温条件下形成连续的、整体的、具有一定厚度的涂料防水层。
3 工艺流程及构造
3. 1工艺流程图:
基层清理I-1涂刷底涂（若需要）-1细部附加处理I-1第一遍涂膜-|第二遍涂膜「...-面层涂膜-|防水层第一次试水-保护饰面层施国-|防水层第二次试水-工程质量验收
3. 2防水层一般构造

防水层构造

4材料
4.1种类
高聚物改性沥青防水涂料
4.2工程特点
高聚物改性沥青防水涂料
单一组分，现场即开即用，施工方便，克服了双组份需计量搅拌的缺点；常温施工，无毒无害，耐候性、耐老化性能优良；具有高强度、高延伸率、高固含量、粘接力强等优点。
5工具设备表
名称
规格
用途
小平铲
小型
清理基层
扫帚

清理基层
卷尺
30米
度量尺寸
盒尺
3米
度量尺寸
剪刀

剪裁胎体增强布
油漆刷
5寸
涂刷细部节点
滚刷

做平面防水层
刮板
带规则凹槽（可
选）
做平面防水层
抹子

做立面防水层
消防器材

备用
6施工操作要点

6.1施工准备
工程施工前应做好施工人员、材料、工具、技术、现场、资料的准备工作。
人员：配备好有资质的项目班子和劳动力资源。
材料：做好材料计划和材料进场质量检查。
工具：按照施工计划合理配备工具设备。
技术：落实技术方案，完成技术交底。
现场：完成现场踏勘，做好现场规划。
资料：及时收集整理工程资料。
6.2基层质量要求
对基层进行检查验收，与基层连接的管件、卫生洁具、地漏、排水等应在防水层施工前先将预留管道安装牢固，且必须应在防水施工前安设完毕。
涂膜防水卷材的施工对基层的要求：
基层应有足够的强度，坚实、平整、不起砂；
基层强度必须满足设计要求，基层强度不合格时严禁进行防水工序施工。基层强度可以通过基层施工方出具的强度检测报告反映，具备经验时可以用现场经验判定，对基层强度有怀疑时应进行基层强度监测。
基层表面应平整，无尖锐棱角，无酥松、起砂、空鼓和大于0.5的裂缝等弊病，必要部位应用水泥砂浆进行找平处理；
平面与立面相交处、转角处及阴阳角部位应用水泥砂浆抹成小圆角；
管根周围应剔成10*10mm的凹槽并用密封膏嵌固，管道表面要进行增糙或防锈处理；
基层应无积水、无明水。
基层处理方法：
空鼓、起砂、脱皮、蜂窝、麻面、严重开裂时应对基层进行处理。有油污时，用汽油等油脂有机溶剂将油污仔细擦除，仔细检查基层，用小平铲仔细将粘附在基层上的粘附物铲除。
水泥砂浆基层裂缝处理：水泥砂浆基层裂缝大于2mm且缝长大于3m，或贯穿裂缝沿缝选直线方向切割宽3mm的分隔缝，缝隙内沥青马蹄脂填封。

6.3附加层
2mm厚卷材附加层
修正切割缝
卷材防水层沥青马蹄脂填缝
在阴阳角、平立面交接处、管根等部位用橡胶刮板或油漆刷厚度

均匀地涂刷一遍涂料（涂刷宽度3mm为宜），并立即粘贴加筋布进行加筋增强处理。加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴
缝隙防水处理做法
合紧密，搭接宽度1mm,表面再涂刷一至二层涂料（加筋布必须平展,无皱折并且要完全浸透，材料下面刷涂膜应不小于1mm,上表面应不小于0.5mm），使其达到设计要求的厚度。
立面与平面转角处、阴阳角部位均先涂刷防水涂料作附加防水层，附加层涂膜一般为3mm宽。用橡胶刮板或油漆刷厚度均匀地涂刷一遍涂料（涂刷宽度3mm为宜），并立即粘贴加筋布进行加筋增强处理。加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，搭接宽度1mm,表面再涂刷一至二层涂料，使其达到设计要
求的厚度。如图所示:
三L涂膜阴阳角底板处做法
H2-1防水涂料外防外涂做法
副刁防水涂料外防内涂做法

1-m A翔3-蹦帷4-m.MI 5-斜晞儡翻点瓣拽6-翻就.蹴舱
8-OHm
i-mtt濒幅
3-：mj
T：气等--胡临刑霜
7-：-mm 8-m^

水淀秒装也平恁
涂膜防水恁
涂度防水度
防水潦膜憬把恳瘢岛
酎水潦逐保护房成JE鹿
主体挪
主惨站构
图目涂膜及托压息做法

楼地面与墙面交接处防水处理
乱度适此）宰有无'淋浴设施的i.Z-
i.:涂膜
i1 n' h ./I . I I
楼地面与墙面交接处防水高度示意图
管根处节点处理
150
加筋布增强处理
150
^―
密封膏密封
/铅捆扎加筋布
筋布增强'处理 -一
怆辙缝、•嵌10-X 10-止水条--
淫防水堵漏宝封堵一-
L 用.-A
—
说明：铸铁管道需打磨除锈，
IPVC管道需砂纸打磨增糙
管根处防水做法
6.4大面涂料涂刷
基层面涂布防水涂料。应涂刷均匀、厚薄一致且分层分遍涂
布涂料。一般可分2〜3遍完成。每遍涂布之后应让涂膜有充分时间固化，间隔时间不宜少于24h。每遍涂料涂抹的方向应与前一遍相互垂直。涂料的参考涂布量为：当涂膜厚度为1mm时，使用量约1.5kg/
，应涂满整个基层，并覆盖所有的细部节点附加层。
6.5节点收头
在涂层收头部位应使用聚氨酯密封膏密封，也可采取加涂一遍或两遍涂料进行密封处理。
7质量验收
防水工程施工完成后要立即进行质量验收，做蓄水或淋水检验，并填写《防水层检验批质量验收记录表》。
主控项目：
1、涂膜防水层所用涂料及配套材料必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样复检报告。
2、涂料防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
3、涂料防水层的基层应牢固，基层应洁净、平整，不得有空鼓、松动、起砂和脱皮现象基层阴阳角处应做成圆弧形。
检查方法：观察检查和检查隐蔽工程验收记录。
4、涂料防水层应与基层粘结牢固，表面平整、涂刷均匀，不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。
检验方法：观察检查。
5、涂料防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的80%。
检验方法：针测法或割取20mm*20mm 实样用卡尺测量。
6、侧墙涂料防水层的保护层与防水层粘结牢固，结合紧密，厚度均匀一致.。
检验方法：观察检查。
9施工通病及防治
9.1气孔、气泡
原因分析
(1) 混合料搅拌方式或搅拌时间掌握不好，裹入了空气；
(2) 基层处理不好，有浮灰、空隙。
防治措施
(1) 混合料搅拌应选择功率大，转速不太快的搅拌器，搅拌容器宜选用圆筒，以利于强烈搅拌均匀，且不会因转速太快而将空气卷入拌和材料中；搅拌时间以3〜5min为宜；
(2) 基层应清洁干净，不得有灰尘、浮沙，基层上的孔隙应用涂料腻子填补密实；
(3) 每遍涂料固化干燥后，应进行检查，发现有气泡、气孔时必须予以修补。对于气孔，应以橡胶板刮压用力将混合料压入气孔填实，再进行增补涂抹；对于气泡，应将其穿破，除去浮膜，用处理气孔的方法填实，再做增补涂抹。
9.2起鼓
原因分析
(1) 基层质量不良，有起皮或开裂，影响粘结；
(2 )基层不干燥，粘结不良，水分蒸发产生的压力使涂膜起鼓，在湿度大且通风不良的情况下施工，涂层表面易有冷凝水，冷凝水受热汽化可使上层涂膜起鼓。
11
防治措施
（1）基层必须坚实平整，不得有起皮、起砂、开裂、蜂窝麻面等缺陷，如有必须进行修补处理；
（2）基层必须干净、干燥，含水率控制在9%以下，如湿度过大，干燥有困难时，先涂刷潮湿隔离剂，并采取加强通风措施，或选用湿固化型防水涂料；
（3）发现起鼓，应先将起鼓部分全部割去，露出基层，排干潮气，待基层干燥后，先涂基层处理剂，再依次按防水层施工方法逐层涂抹，有必要时加抹增强涂抹，切忌一次抹成。
9.3翘边
防水层端部或细部收头部位出现同基层剥离翘边现象。
原因分析
（1）基层未处理好，不清洁，不干燥；
（2）基层处理剂粘结力差；
（3）细部收头时，操作不仔细，密封处理不佳。
防治措施
（1）基层必须认真处理，干净干燥，且要涂刷基层处理剂；
（2）施工时操作要认真仔细，细部施工时要注意做好排水，防止带水操作，对管道周围做增强涂布时，可采用铜线箍扎固定等措施;
（3）发现翘边，应先对把剥离翘边部分割去，将基层打毛处理干净，再根据基层材质选择与其粘结力强的基层处理剂涂刷基层，然后按增强和增补做法仔细涂布，最后按序分层涂刷涂膜防水层。
12
10劳动组织与安全施工
10.1劳动组织：
本工法要求防水施工必须由具有权威部门发放的防水施工资质的专业公司或施工队施工，施工人员必须经专业培训，其中操作骨干应持有北京市建委岗位考核颁发给的防水施工上岗证”；施工现场的劳动组织，采用本工法施工，一般应2-3人成为一个小组，，操作的质量取决于经验和技巧，该岗位的人员必须经过现场考核。除合理的劳动组织外，施工的全过程从施工方案的确定，材料质量和施工的全过程，应有完善的生产、施工工艺和质量及安全的管理监督体系，以此保证防水质量。
10.2安全施工：
施工过程的安全主要包括：人身安全、消防安全。为保证安全施工，在进现场之前，要对施工人员进行安全教育，进入现场的施工人员必须身着工作服，戴安全帽和手套;施工现场必须有良好通风措施;为防止火灾，现场不得堆放易燃杂物，易燃材料要随使随进入现场，并配备一定数量的灭火器材。
NSK三元乙丙橡胶
防水卷材（湿铺法）施工工艺
一、编制说明
1、本防水施工方案依据 设计文件中防水设防要求编制。
13
2、本防水施工方案的施工工艺、施工工法、质量验收等，依据以下标准编制：
•《地下工程防水技术规范》GB50108-28
•《地下防水工程质量验收规范》GB50208-22
•《高分子防水材料 第1部分 片材》GB18173.1-2012
•《预铺/湿铺防水卷材》GB/T23457-29
二、工程概况
三、防水材料
1、材料选用：
•主材：该项目选用豫宏牌高分子三元乙丙橡胶防水卷材。产品规格:
1.5mm
•辅材：嵌缝用密封膏、聚合物水泥粘结剂（水泥胶浆）
2、材料简介：
材料要求
1三元乙丙橡胶防水卷材：应有出厂合格证、卷材的现场抽样复验报告，并应符合现行国家标准或行业标准。
卷材规格：厚度：1.5mm；宽度：1.0m；卷材长度：20.0m。
防水卷材主要技术性能见表1。
表1三元乙丙防水卷材主要技术性能
项目
技术性能

14

三元乙丙橡胶
防水卷材
断裂拉伸强度（MPa）
>4.0
扯断伸长率（％）
>4
撕裂强度（Kn/m）
>18
低温弯折（°C）
<-30
不透水性
0.3 MPa,30min,无渗漏
臭氧老化
伸长率 40%, 5 x 10-8
无裂纹
注：表中三元乙丙防水卷材，执行GB18173.1-2012 （FF ）标准;
四、施工准备

1、技术准备
施工前应了解设计文件和图纸，掌握施工中的细部构造及有关技术要求，做好技术交底。
2、防水基层检查验收
•防水基层是否符合要求，是直接影响防水施工质量的主要原因之一，因此，应对基层做如下检查，符合要求后方可进行防水施工。
•防水基层表面应平整牢固、清洁干燥，符合设计要求，水泥砂浆找平收水后宜二次压光，充分养护，不得有酥松、起砂、起皮、空鼓现象。
•基层的转角处（阴阳角），均应做成圆弧，圆弧半径为R=50mm。
•基层必须干净、干燥、平整，找平层的平整度应用2米直尺检查，
15其基层与直尺间最大空隙不应大于5mm空隙，应平缓变化。
•防水基层检查后，应填写交接验收表。
•如果双层施工，第一层应使用双面带布型或者使用较厚的保护层。
3、施工机具准备
施工机具主要包括:剪刀、卷尺、抹子、裁刀、刮板、压辊、扫帚、平铲、喷具、橡胶板、施工桶、搅拌桶、搅拌器等。
五、施工组织
1、施工组织管理体系是实现防水施工正常运行的关键，为本项目防水工程保质保量完成，做到精心、组织、合理安排。我公司专设了该工程的项目负责、技术负责、质检负责、安全负责等人员，组成施工项目部。

2、为及时处理现场施工问题，防水项目部人员进场后要积极主动与有关部门取得联系，保持与土建、业主、监理等部门单位的联系畅通。
16
六、防水工程施工工艺
1、施工工艺方法：
采用湿铺法；卷材与基层之间由水泥胶浆满粘法进行粘结施工。
双层施工，第一层应采用双面带布型或者使用较厚保护层，第二层使用普通单面带布型。考虑到双面带布时不用额外打保护层，省去材料费，人工费，节省工时，施工便捷，避免保护层太薄而出现开裂现象影响美观及使用效果等诸多优点。我方建议第一层采用双面带布型。

2、施工工艺流程：
清理基层-基层处理-细部节点处理（柔性密封防水、附加层等）-大面铺贴防水卷材（搭接处理、收边处理等）-第二层材料铺贴-施工质量自检-蓄水或淋水试验-质量验收-合格交付后续施工
3、施工工艺顺序
同一作业面施工按先远后近、先低后高、先细部后大面的顺序进行。
17
非同一作业面施工按先高后低的顺序进行。
七、防水工程施工工法
1、清理基层：
•施工前，按前述对防水基层进行检查验收，不符要求相关班组返工整改。
•对基层上的浮灰、建渣、杂物和积水进行清理清除，满足施工条件。
2、基层处理：
基层清理后，对基层裂缝、孔洞等缺陷用聚合物水泥砂浆摸平，清扫干净;并充分湿润，无积水。应达到有利于卷材的铺设与粘贴，要求压实平整，表面光滑，洁净，干燥，无灰尘、油污。最好用鼓风机将基层灰尘吹净。
3、细部节点处理：
防水施工有各种细部节点，是变形集中和施工质量完好率不高的部位。需增加细部节点处理。（如：柔性密封防水、附加层）
地下室防水工程中的细部节点大致有阴阳角、施工缝、后浇带、变形缝、穿墙管、抗拔桩头、锚杆头、集水坑、电梯井等。
1）阴阳角的处理
•阴阳角部位增设一层附加层，采用同质材料湿铺法满粘施工一道，其宽度为5mm。
•铺贴阴阳角处的防水卷材应采用满粘法。
（2）穿墙管的处理
18
•管与基层接触处，预留宽20mm、深20mm环形凹槽，应用密封材料嵌填。
•管周围增设一层附加层，采用同质材料湿铺法满粘施工一道，其宽度为5mm。
（3）甩、接茬部位的防水处理
•清理、修复前期施工甩茬防水层，将其湿铺法粘贴在结构砼表面。
•接茬施工应将侧墙防水层覆盖在上，接茬搭接宽度不应小于1mm，压实密封。
（4）后浇带部位的防水处理
•后浇带部位的防水构造根据后浇带结构和止水方式有所不同。
•后浇带部位应增加一层附加层，采用同质材料同法满粘施工一道,其宽度为后浇带宽度加5mm。
（5）变形缝部位的防水处理
•变形缝防水设防由密封、止水和结构外防水层等措施完成，密封和止水由土建单位完成。
•结构外防水层在变形缝部位应增加一层隔离层和附加层，附加层施工采用同质材料同法满粘一道，其宽度为5mm。
（6）集水坑的处理
•集水坑部位防水设防分：结构自防水和结构内外两侧两道防水设防完成。结构自防水由土建单位完成。
•结构内外两侧两道防水由防水层和附加层组成，附加层施工采用同
19质材料同法满粘一道，其宽度为5mm。
4、大面铺贴防水卷材
•先定位放线，预铺卷材；根据铺贴方向和顺序界定出第一幅卷材铺贴部位。
•涂刮聚合物水泥粘结剂（水泥胶浆）：其厚度一般为5mm〜10mm （视基层平整度而定），涂刮水泥胶浆的面积宜比卷材的长、短边各多出1〜3mm，涂刮时可使用导轨靠尺保证平整。要求涂层平滑一致，厚度均匀。
•三元乙丙防水卷材开始铺贴部位放平，滚动展开三元乙丙的同时，一边与水泥胶浆粘接成活。滚铺粘结时用橡胶板适度拍打三元乙丙上表面，以排除三元乙丙防水卷材下面的空气和提浆增强卷材与水泥胶浆的粘合效果；要求铺贴的三元乙丙防水卷材平整顺直，预留搭接尺寸准确，不扭曲、不皱折，粘结牢固。
施工注意：铺贴三元乙丙防水卷材不得用力拉伸卷材，使用刮板或橡胶板排气、提浆适度仔细，保证粘贴牢固。
•防水卷材搭接处理
① 三元乙丙防水卷材的搭接由三元乙丙防水卷材和三元乙丙带布层粘合而成。在三元乙丙防水卷材与水泥胶浆粘接成活后进行，先对搭接部位清理，要求无水无渣干净干燥，粘贴时边粘贴边用压辊压实搭接部位，要求必须粘贴严实。
② 防水卷材短边搭接方式视情况也可采用对接加搭接带施工。对接时防水卷材与相邻防水卷材之间平行对接，对接缝应尽量拼严整齐，同
20法将接缝处的水泥胶浆清理干净，用三元乙丙搭接带粘贴压实即可。三元乙丙搭接带宽度大于1 mm。
③ 同层三元乙丙防水卷材搭接的长边搭接宽度为2 50 mm,短边搭接宽度为2 50mm;短边搭接避免齐缝，相邻两幅三元乙丙防水卷材的短边搭接缝应相距10m。双层三元乙丙防水卷材铺贴时，上、下层卷材长边搭接缝时应错开1 /3〜1/2幅宽，禁止相互垂直方向铺贴。
•防水卷材收边处理：
防水卷材铺贴至结构侧墙与顶板的阳角处临时收边，收边缝尽可能留在水平面，收边与基层粘结牢固，视情况辅以压条或水泥钉机械固定，并做好缝密封和保护措施，严禁损坏防水层。
八、防水工程施工质量控制措施
1、材料质量控制
•按前述“施工准备”中对材料准备的要求，进行防水材料质量控制。
•按工程要求完备材质证明的工作。
•进入现场后的防水材料要妥善保管，防止失效或破坏。
2、施工质量控制
•防水施工工程应配置技术、质量负责人，施工前技术、质量负责人应熟悉防水工程的技术、质量要求，完善施工方案，向各施工班组进行技术交底。
•施工过程质量控制是防水工程质量的关键，严格按施工工艺标准和技术交底内容施工。
21•防水施工过程中实行自检控制措施，对施工中已完成的每一道工序要及时进行检查，发现问题及时处理，避免质量事故发生。
3、成品保护控制
•完工后的防水成品，尽快组织验收，经检验合格后，须填写隐蔽记录，质量验收记录，并交付后续保护层施工，以防止防水层损坏。
•其他施工班组在施工作业时不得损坏防水层，特别要避免铁铲、铁桶、斗车等对防水层的损伤损坏。
•确有损伤损坏防水层情况时，应及时通知防水班组，及时修补并做好签证和修补记录，以免造成渗漏隐患。
九、防水施工安全控制措施
1、严格执行总承包施工单位的现场安全制度。
2、施工和照明用电应严格遵守操作规程，防止触电和搅拌器伤人事故发生。
3、防水施工时应集中精力工作，严禁在施工现场进行打闹和开玩笑。
4、施工人员应持证上岗，进入防水层施工现场必须穿软底胶鞋，不得穿钉子鞋和拖鞋上岗操作，禁止饮酒上岗，带病上岗。
5、防水施工过程中应及时清除边角余料，塑料布、捆扎带等，以保持作业工作面整洁、干净。
十、防水工程验收标准及质量验收
1、防水工程验收标准
22
地下室防水工程质量验收按《地下防水工程质量验收规范》标准相关规定进行。
2、质量验收
（1）主控项目
防水材料必须符合合同要求和相关质量标准，有出厂合格证明并经复检合格。防水施工方法和细部节点做法应符合规范、规程和设计要求。对细部节点施工的完好性、严密性等项目进行外观检验。工程竣工后不得有渗漏和积水现象。
（2）一般项目
•基层应牢固、洁净、平整，不得有空鼓、松动、起砂和脱皮现象;基层阴阳角处应做成符合要求的圆弧形。
•卷材防水层的搭接缝应粘接牢固，密封严密，不得有开缝、翘边、皱折和鼓泡等缺陷。
•卷材搭接宽度的允许偏差为：TOmm。
十一、细部节点的防水构造（附图）
1、所附图纸为部分防水细部构造示意图。
2、若某细部防水构造有出入，应以设计文件或甲方出具的技术交底为准。
（附图）
23
说明：
1、浇注孔
2、柔性材料或细石砼
3、穿墙管
4、封钢板
5、固定角钢
6、遇水膨胀止水条
7、预留孔
卷材防水层
一遇水膨胀止水条
一水平施工缝
结构侧墙
一结构底板
一保护层
一卷材防水层
一底板垫层
防水附加层-
保护层一
\
防水附加层-
地下防水-底板垫层防水层甩茬、接茬防水构造（一）
24

遇水膨胀止水条-
一保温层
—水泥砂浆保护层
—防水层
—防水附加层
—预制钢筋砼盖板（ 16*1）一后浇补偿伸缩砼（后浇带）

-

[

IIKKJ
.戏[

先浇砼（外侧墙）
地下防水-外侧墙后浇带防水构造
一先浇混泥土 后浇补偿收缩混泥土 遇水膨胀止水条

地下防水-后浇带防水构造一）
25

面层（按工程设计定）隔离层（按工程设计定）
—防水层
—防水附加层
—砂浆找平层
—砼结构顶板
软保护（粘结层+聚苯板）
防水层
砂浆找平层
砼结构外侧墙
地下防水-外侧墙与'顶板交角部位防水构造
