北京万达广场幕墙工程
门式脚手架搭设方案
一、编制依据：
《建筑施工门式钢管脚手架安全技术规范》JGJ128-20
《北京市建筑施工安全防护基本标准》（91）京建施字第124号。

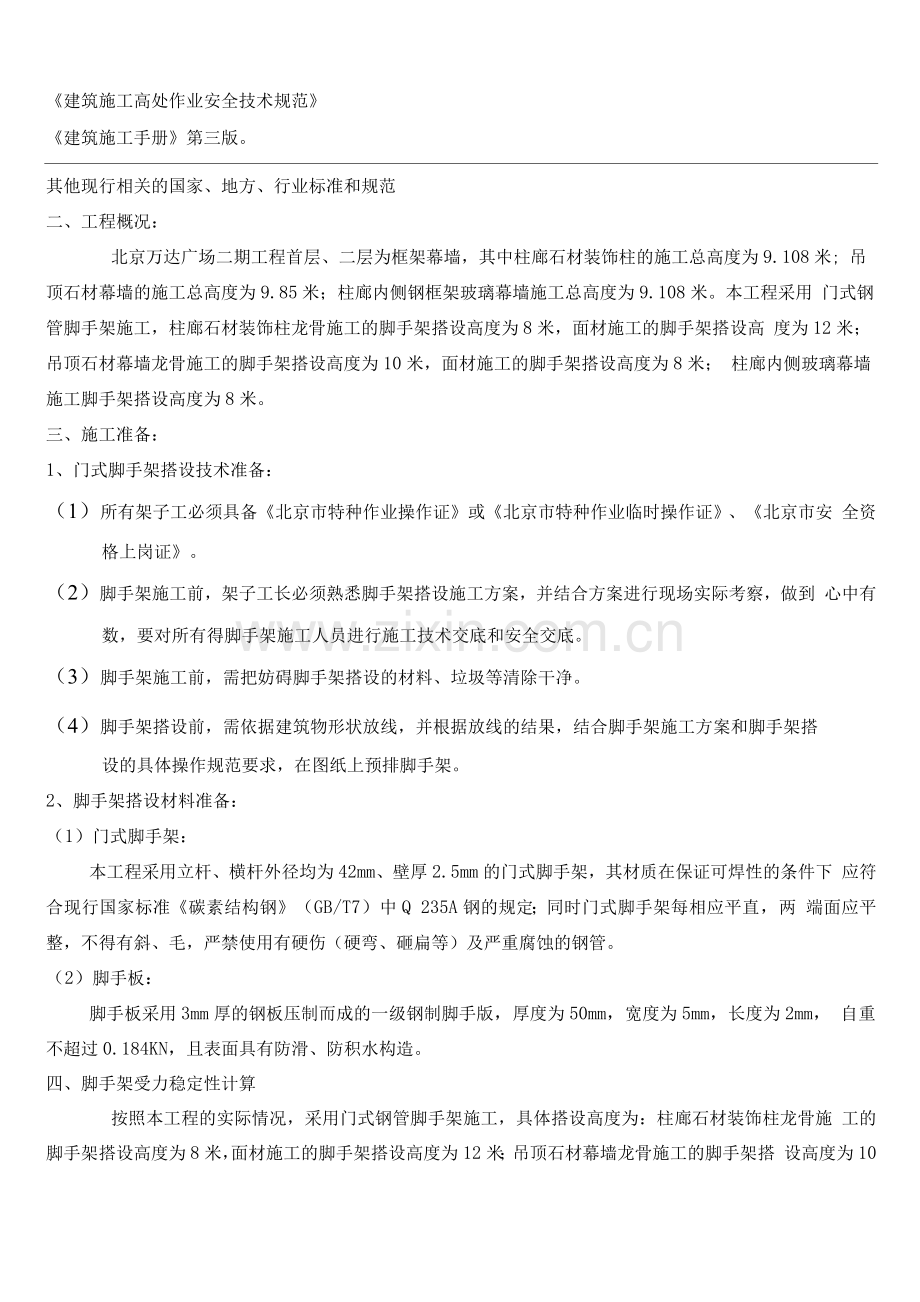

《建筑施工高处作业安全技术规范》
《建筑施工手册》第三版。
其他现行相关的国家、地方、行业标准和规范
二、工程概况：
北京万达广场二期工程首层、二层为框架幕墙，其中柱廊石材装饰柱的施工总高度为9.108米; 吊顶石材幕墙的施工总高度为9.85米；柱廊内侧钢框架玻璃幕墙施工总高度为9.108米。本工程采用 门式钢管脚手架施工，柱廊石材装饰柱龙骨施工的脚手架搭设高度为8米，面材施工的脚手架搭设高 度为12米；吊顶石材幕墙龙骨施工的脚手架搭设高度为10米，面材施工的脚手架搭设高度为8米； 柱廊内侧玻璃幕墙施工脚手架搭设高度为8米。
三、施工准备：
1、门式脚手架搭设技术准备：
（1）所有架子工必须具备《北京市特种作业操作证》或《北京市特种作业临时操作证》、《北京市安 全资格上岗证》。
（2）脚手架施工前，架子工长必须熟悉脚手架搭设施工方案，并结合方案进行现场实际考察，做到 心中有数，要对所有得脚手架施工人员进行施工技术交底和安全交底。
（3）脚手架施工前，需把妨碍脚手架搭设的材料、垃圾等清除干净。
（4）脚手架搭设前，需依据建筑物形状放线，并根据放线的结果，结合脚手架施工方案和脚手架搭
设的具体操作规范要求，在图纸上预排脚手架。
2、脚手架搭设材料准备：
（1）门式脚手架：
本工程采用立杆、横杆外径均为42mm、壁厚2.5mm的门式脚手架，其材质在保证可焊性的条件下 应符合现行国家标准《碳素结构钢》（GB/T7）中Q 235A钢的规定；同时门式脚手架每相应平直，两 端面应平整，不得有斜、毛，严禁使用有硬伤（硬弯、砸扁等）及严重腐蚀的钢管。
（2）脚手板：
脚手板采用3mm厚的钢板压制而成的一级钢制脚手版，厚度为50mm，宽度为5mm，长度为2mm， 自重不超过0.184KN，且表面具有防滑、防积水构造。
四、脚手架受力稳定性计算
按照本工程的实际情况，采用门式钢管脚手架施工，具体搭设高度为：柱廊石材装饰柱龙骨施 工的脚手架搭设高度为8米，面材施工的脚手架搭设高度为12米；吊顶石材幕墙龙骨施工的脚手架搭 设高度为10米，面材施工的脚手架搭设高度为8米；柱廊内侧玻璃幕墙施工脚手架搭设高度为8米， 门架规格为MF1219。
与扣件钢管脚手架不同，门式钢管脚手架的主要破坏形式是在抗弯刚度弱的门架平面外外多波 鼓曲失稳破坏，如图，它的受力特点
门式脚手架的破坏形式
是在施工荷载作用下，施工层的门架杆件平面内受局部弯矩作用。尽管如此，由于在脚手架的全部荷 载中，施工荷载所占比重并不大，如在45m高的脚手架中，施工荷载约占20%〜30%，在60m高的脚 手架中，施工荷载仅占18%〜24%,就是施工荷载在非操作层也是靠门架立杆轴心受压传递的。因此, 门式脚手架主要是靠立杆轴心受压传递的。，风荷载作用时，将在门架平面内方向产生弯矩，这也是靠 门架的立杆轴心力组成力偶矩来抵抗。总之，门式脚手架主要受轴压力，虽有弯矩作用，但产生但附 加应力不大。
根据上述分析，将门式脚手架简化为轴心受压构件计算；另外上述但弯矩予以忽略对脚手架安全 是不利对，因此，我们在调整系数中考虑这一因素，以保证安全。
由于搭设门式脚手架的高度最高为12m,因此我们设搭设高度为12m进行验算脚手架的稳定性。
根据《建筑施工门式钢管脚手架安全技术规范》(JGJ128-20),脚手架的稳定性应按下列公式 计算：
N<Na
式中N——作用于一棉门架的轴向力设计值。
Nd棉门架的稳定承载力设计值。
1、作用于一棉门架的轴向力设计值，应按下列公式计算：
不组合风载时 N=1.2(NGk1+NGk2)H+1.4£NQik
式中NGk1——每米高度脚手架构配件自重产生的轴向力标准值；
NGk2——每米高度脚手架构附件重产生的轴向力标准值；
工七法一一各施工层施工荷载作用于一棉门架的轴向力标准值总和；
H——以米为单位的脚手架高度值；
1.2、1.4 ——永久荷载与可变荷载的荷载分项系数；
组合风载时 N = 1.2(N +N )H+0.85*1.4(£N +2M /b )
Gk1 Gk2Qik k
M广叩"10
式中Mk——风荷载产生的弯矩标准值；
qk风线荷载标准值；
H1——连墙件的竖向间距；
0.85 ——荷载效应组合系数。
2、一棉门架的稳定承载力设计值应按下列公式计算
Nd=J A f
i=(I/A])1/2
I = Io+I1h1/ho
式中J——门架立杆的稳定系数
K——门架立杆换算截面回转半径；
I ——门架立杆换算截面惯性矩；
ho——门架高度；
I。、A1——分别为门架立杆的毛截面惯性矩与毛截面积；
h「I1——分别为门架加强杆的高度与毛截面惯矩积；
A棉门架立杆的毛截面积，A = 2A；
1
F——门架钢材的强度设计值，对Q235钢采用205N/mm2。
3、施工荷载产生对轴向力NQik计算
NQik = QQikbl = QQik
式中QQik为第i操作层上第施工荷载标准值。
根据《建筑施工门式钢管脚手架安全技术规范》(JGJ128-20 ),每米高脚手架自重N =
Gk1
0. 276kN/m,加固杆、附件产生对轴向力NGk2=0. 081kN/mo
搭设高度为12m,其中一棉门架规格宽b=1.22m，门架高h°=1.93m,部矩为1.95m,跨距为1 =
1.83m。施工荷载考虑两个操作层同时作业，取£QQik=5.0kN/ ,风荷载第基本风压为0.55kN/ 。
(1) 施工荷载产生的轴向力标准值：
£N = 5 x 1.22 x 1.83 = 11.16kN Qik
(2 )风荷载对脚手架产生的弯矩标准值：
我们采用敞开式脚手架，据规范(GBJ9 ),对门架立杆钢管外径为42mm的敞开式脚手架，风 荷载体型系数stw=0.25, 广1.62,则
风荷载标准值为 ook=0.7 z皿30=0.7乂1.62乂0.25乂 0.55 = 0.156kN/
作用于脚手架计算单元的风线荷载标准值
qk=3k・l = 0.156 x 1.83 = 0.286kN/m
风荷载对脚手架计算单元产生的弯矩标准值：
M广叩"10 = 0.286 x 62/10 = 1.03kN - m
(3) 作用于一棉门架的最大轴向力设计值：
不组合风载时 N = 1.2 ( 0.276+0.081 )x 12+1.4 x 11.16 = 20.77kN
组合风载时 N = 1.2 ( 0.276+0.081 ) x 12+0.85 x 1.4 x [11.16+(2 x 1.03)/1.22]=24.32kN
以上两种组合中，组合风载时得到一棉门架的最大轴向力设计值。
(4) 一棉门架的稳定承载力设计值
根据门架型号条件，根据规范(JGJ128-20 ), A = 310mm2, h = 1930mm, I = 6. 08 x 104mm4, I = 1.42
11
x 104mm4, h = 1536mm，则门架立杆换算截面惯性矩：I = I+I h/h = 6.08 x 104+1.42 x 1536/1930
10110
=7.21x104mm4,
门架立杆换算截面回转半径为i =(I/A1 ) 1/2 =( 7. 21 x 1 04/31 0 ) 1/2 = 15. 25mm
门架立杆长细比：调整系数k,根据H=12m,得k = 1.13,
入=kh/i = 1.13 x 1930/15.25 = 143, 0
由此可得立杆稳定系数J= 0.336。
所以一棉门架得稳定承载力设计值为：
Nd=J A f = 0.336 x 310 x 2 x 0.205 = 42.71kN>24.32kN
以上计算结果说明，一棉门架得稳定承载力设计值大于一棉门架得轴向力设计值，满足规范式N <Nd，故此脚手架得稳定性满足要求。
五、施工方法：
1、门式脚手架搭设操作程序
(1) 为保证地基具有足够的承载能力，立杆基础施工应满足构造要求和施工组织设计的要求； 在脚手架基础上应弹出门架立杆位置线，垫板、底座安放位置要准确。
（2）脚手架的搭设，应自一端延伸向另一端，自下而上按步架设，并逐层改变搭设方向， 减少误差积累。不可自两端相向搭设或相间进行，以避免结合处错位，难于连接。
（3）脚手架搭设的顺序。铺设垫木（板）+安人底座一自一端起立门架并随即装交叉支撑一安 装水平架（或脚手板）一安装钢梯一安装水平加固杆一安装连墙杆一照上述步骤，逐层向上安装+按 规定位置安装剪刀撑一装配顶步栏杆。
（4）脚手架的搭设必须配合施工进度，一次搭设高度不应超过最上层连墙件三步或自由高度 小于6m，以保证脚手架稳定。
2、门式脚手架及配件安装注意事项
1）交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。
2）不同产品的门架与配件不得混合使用于同一脚手架。
3）交叉支撑、水平架及脚手板应紧随门架的安装及时设置。
4）各部件的锁、搭钩必须处于锁住状态。
5）水平架或脚手板应在同一步内连续设置，脚手板应满铺。
6）钢梯的位置应符合组装布置图的要求，底层钢梯底部应加设巾48钢管并用扣件扣紧在门 架立杆上，钢梯跨的两侧均应设置扶手。每段钢梯可跨越两步或三步门架再行转折。
7）挡脚板（笆）应在脚手架施工层两侧设置，栏板（杆）应在脚手架施工层外侧高置，栏杆、挡 脚板应在门架立杆的内侧设置。
3、水平加固杆、剪刀撑的安装：
1）水平加固杆、剪刀撑安装应符合构造要求，并与脚手架的搭设同步进行。
2）水平加固杆采用扣件与门架在立杆内侧连牢，剪刀撑应采用扣件与门架立杆外侧连牢。
4、加固件、连墙件等与门架采用扣件连接时应满足下列要求：
1）扣件规格应与所连钢管外径相匹配。
2）扣件螺栓拧紧扭力矩值为45 — 65N・m，并不得小于40N・m。
3）各杆件端头伸出扣件盖板边缘长度应不小于1mm。
4、门式脚手架拆除：
（1）拆除前，工长要向拆除工人进行书面安全技术交底。并检查脚手架的扣件连接、连墙杆支 撑是否牢固、安全以及清除脚手架上杂物及地面障碍物。
（2）脚手架拆除时，地面必须设围栏和警戒标志，并派专人看守。严禁一切非操作人员入内。
（3）先搭的后拆，后搭的先拆。所有连墙杆随脚手架逐层拆除，严禁先将连墙杆整层或数层拆 除后再拆脚手架。分段拆除高低差＜2步。当脚手架拆至下部最后一根长钢管的高度时，应先在适当 位置搭临时抛撑加固，后拆连墙杆。
（4）拆除架子时，地面要有专人指挥、清料，随拆随运，禁止往下乱扔脚手架料具。
六、门式脚手架搭设质量验收要求：
1、材料验收要求：
（1）脚手架用钢管：
1）钢管颜色必须一致；
2）表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯；
3）外径偏差不大于-0.5mm，壁厚偏差不大于-0.3mm;
4）端面应平整，偏差不超过1.7mm;
5）钢管锈蚀深度应小于0.5mm，不得使用严重锈蚀的钢管；
6）钢管长度规格必须按要求统一，不得长短参差不齐。
（2）钢制脚手板
1）钢制脚手板必须具备产品质量合格证；
2）脚手板板面挠曲偏差小于12mm；
3）脚手板板面任一角扭曲小于5mm；
4）不得有裂纹、开焊与硬弯。
2、施工技术要求：
1）、不配套的门式脚手架与配件不得混合使用于同一脚手架。
2）、交叉支撑、水平架或脚手板应紧随门式脚手架的安装及时设置。
3）、水平架或脚手架应在同一步内连续设置，脚手板应满铺。
4）、栏杆应设置在脚手架操作层外侧，门式脚手架立杆的内侧。
3、质量验收要求：
1）、门式脚手架搭设完毕或分段搭设完毕时应对脚手架工程质量进行检查，经检查合格后方可交付使 用。
2）、脚手架部件的出厂合格证或质量分级合格标志；脚手架工程的施工记录及质量检查记录。
3）、脚手架的水平度：
底步脚手架沿墙的纵向水平偏差应＜L/6 （L为脚手架的长度）。
4）、脚手架搭设尺寸允许偏差：
脚手架的垂直度：脚手架沿墙面纵向的垂直偏差应＜H/4 （H为脚手架高度）及50mm;脚手架的横向 垂直偏差＜H/ 6及50mm;每步架的纵向与横向垂直度偏差应＜ho/6 （h2为门架高度）。
七、安全注意事项
1、防护架搭设人员须是经过考核合格的专业架子工，持证上岗，上岗人员应定期体检，身体不适合者 严禁上架子作业。
2、工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴好安全 帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作 业。
3、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。要有专人协调、指挥搭设工作。
4、搭拆脚手架时，地面应设有围栏和警戒标志，并排专人看守，严禁非操作人员入内。
5、材料上下传递严防脱手。不得嘻笑打闹，严禁酒后作业。在挂设外防护网、楼层间水平网时，必须 扣好安全带，以防高空坠落。
6、防护架搭设完毕，经生产、技术、安全等部门有关人员检查验收，办理完合格手续后，方可投入使 用。
7、人员上下脚手架必须走设安全防护的通道，严禁攀援脚手架上下。
8、在防护架使用期间，严禁随意拆除下列杆件：立杆主节点处的大、小横杆，纵横向扫地杆、连墙杆、 剪刀撑、防护栏杆、挡脚板等。要拆除上述任一配件均应采取安全补救措施，并报项目部有关人员批 准。
9、在上架作业前，应先检查有无影响安全作业的问题存在，在排队和解决后方许开始作业。
10、严禁从架上向下抛掷材料物品和倾倒垃圾。
11、当有六级及六级以上大风和雾、雨天气时应停止脚手架的搭设和拆除作业、雨后上架业要采取防 滑措施。
12、在使用过程中要定期检查杆件的配置和连接等是否符合要求，安全防护措施是否符合要求，不符 合要求的一定要进行整改。
13、脚手架各杆件用扣件互相连接，杆件伸出扣件的长度不得小于1mm。
14、脚手架在使用过程中，安全员要加强检查，每次检查都应对杆件有无变形，连接点是否松动，拉 接是否可靠，以及地基是否发生沉陷等全面检查，以确保使用安全。
15、工人在作业过程中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁酒后 上架作业，严禁在架上嬉闹和坐在栏杆上等不安全处休息。
16、每班人员上架操作时，应先行检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。 在作业中发现有不安全的情况和迹象时，应立即通知所有架上人员撤离。
17、脚手架的拆除作业按搭设作业的相反程序进行。拉接件要在位于其上的全部可拆杆件都拆除后， 才能拆除。在拆除过程中，凡已松开连接的杆配件要及时拆除运走，避免误扶和误靠已松脱连接的杆 件。拆下的杆件要以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中、应作好配合、协调动作， 禁止单人进行拆除较重杆件等危险性的作业。
18、其他未尽事项，要严格按照国家法律、法规及施工规范进行操作，杜绝一切违章操作。
八、附现场搭设示意图
北京江河幕墙装饰工程有限公司
北京万达广场二期项目部
26年3月
