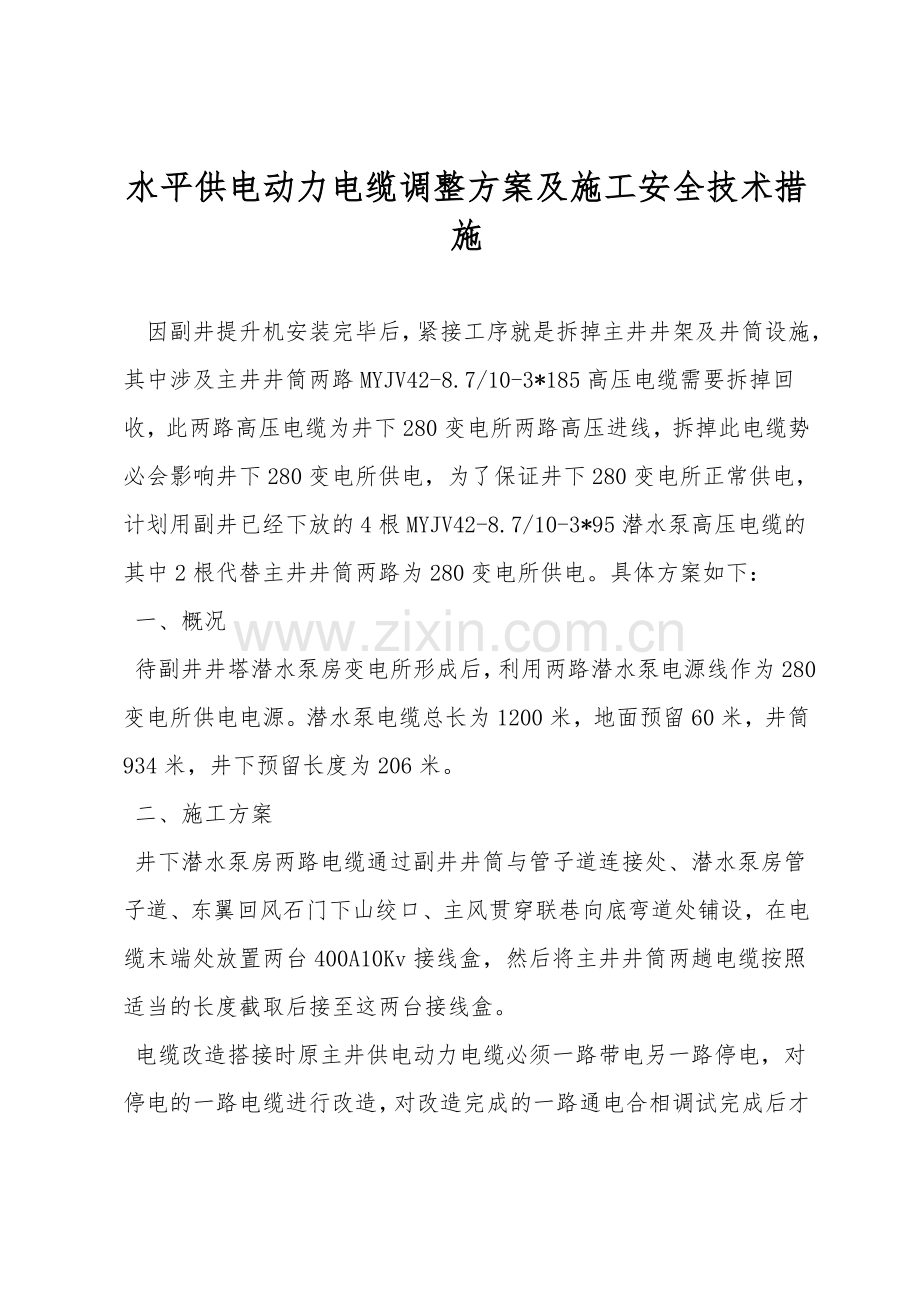

水平供电动力电缆调整方案及施工安全技术措施

因副井提升机安装完毕后，紧接工序就是拆掉主井井架及井筒设施，其中涉及主井井筒两路MYJV42-8.7/10-3*185高压电缆需要拆掉回收，此两路高压电缆为井下280变电所两路高压进线，拆掉此电缆势必会影响井下280变电所供电，为了保证井下280变电所正常供电，计划用副井已经下放的4根MYJV42-8.7/10-3*95潜水泵高压电缆的其中2根代替主井井筒两路为280变电所供电。具体方案如下：
一、概况
待副井井塔潜水泵房变电所形成后，利用两路潜水泵电源线作为280变电所供电电源。潜水泵电缆总长为1200米，地面预留60米，井筒934米，井下预留长度为206米。
二、施工方案
井下潜水泵房两路电缆通过副井井筒与管子道连接处、潜水泵房管子道、东翼回风石门下山绞口、主风贯穿联巷向底弯道处铺设，在电缆末端处放置两台400A10Kv接线盒，然后将主井井筒两趟电缆按照适当的长度截取后接至这两台接线盒。
电缆改造搭接时原主井供电动力电缆必须一路带电另一路停电，对停电的一路电缆进行改造，对改造完成的一路通电合相调试完成后才能对剩余的一路电缆进行改造。

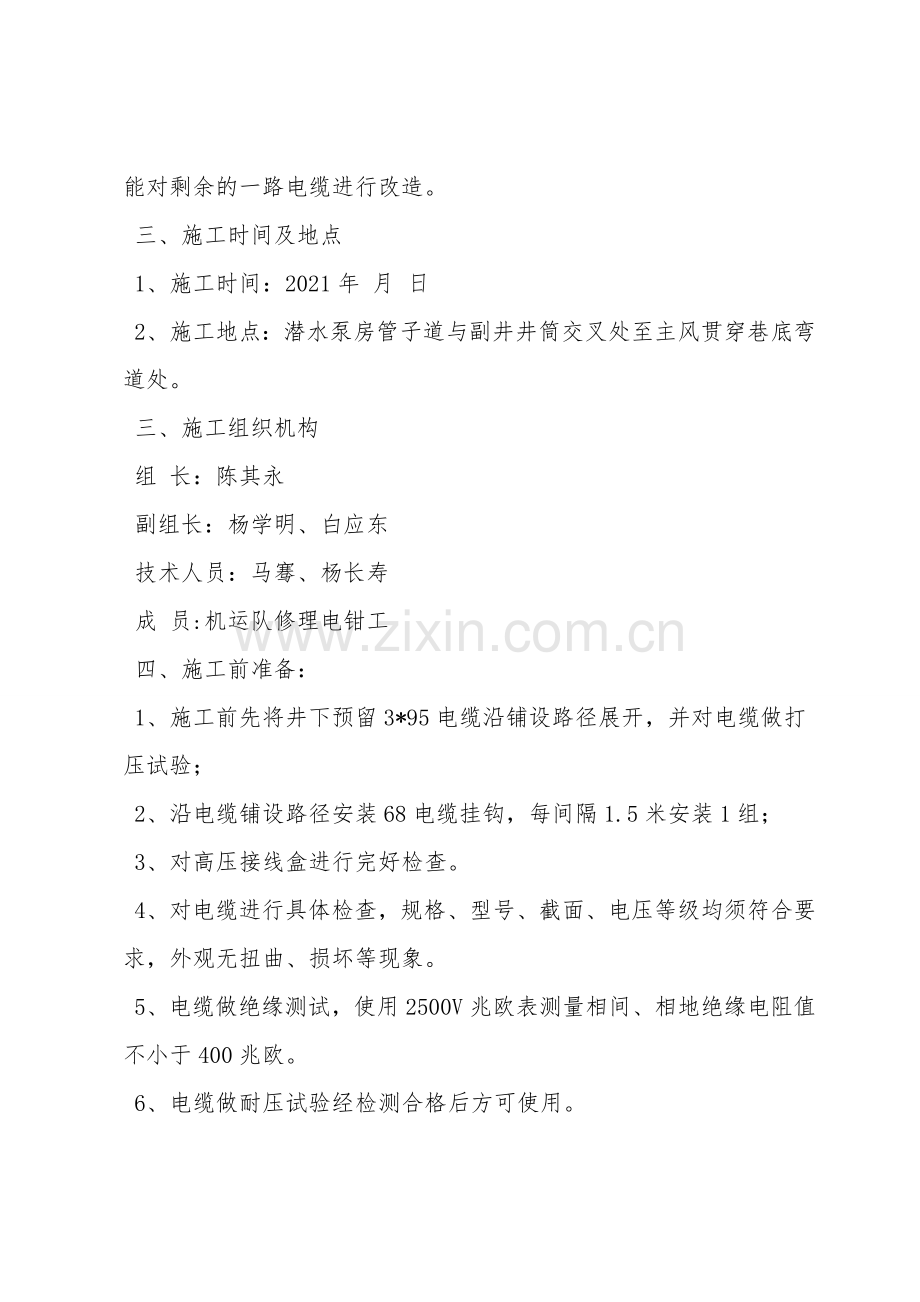

三、施工时间及地点
1、施工时间：2021年 月 日
2、施工地点：潜水泵房管子道与副井井筒交叉处至主风贯穿巷底弯道处。
三、施工组织机构
组 长：陈其永
副组长：杨学明、白应东
技术人员：马骞、杨长寿
成 员:机运队修理电钳工
四、施工前准备：
1、施工前先将井下预留3*95电缆沿铺设路径展开，并对电缆做打压试验；
2、沿电缆铺设路径安装68电缆挂钩，每间隔1.5米安装1组；
3、对高压接线盒进行完好检查。
4、对电缆进行具体检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、损坏等现象。
5、电缆做绝缘测试，使用2500V兆欧表测量相间、相地绝缘电阻值不小于400兆欧。
6、电缆做耐压试验经检测合格后方可使用。
7、电缆测试完毕，电缆端部应用防水材料密封后再用胶布包好。
五、施工安全技术措施
1、认真开好班前会，由施工负责人贯彻本措施并传达施工中的安全注意事项，要求每个参加施工人员复述本措施并签字。
2、施工设专人负责，统一指挥，明确分工，责任到人，进入施工现场时必须穿戴好劳作防护用品。
3、严禁酒后作业，作业现场严禁嬉戏打闹。
4、电缆沿巷道敷设时，应敷设排列整齐，不得与原有电缆交叉。
5、施工人员要做好自保互保工作，互相提醒，互相关照，做到不安全不作业，坚决制止"三违'现象。
6、施工负责人负责本工程全部安装质量及工程进度，所有参加施工人员必须服从施工负责人统一指挥。安全负责人严把安全关，监督所有人员不违章，做好互保联保。
7、在作业时电缆弯曲度不得小于电缆直径的15倍。
8、敷设电缆应随时注意障碍，防止刮碰电缆。
9、在敷设电缆时避免挤压手脚。
10、施工现场设有安全警戒标志，禁止非施工人员靠近。
11、潜水泵动力电缆铺设至尾端时先安装高压接线盒，再量取接线盒至原有主井供电动力电缆距离，然后依据所测量的长度截取主井供电动力电缆。主井动力电缆截断后将于280变电所进线开关所连的那一根与潜水泵动力电缆末端接线盒相连接。
12、连接完成后进行通电合相调试。一根安装调试完成再进行另一根电缆改造安装。
13、电缆改造前必须通过矿调度室对井下各相关生产单位下发通知，做好单回路供电准备相关工作事宜，防止因单回路供电故障而发生意外事故。
