地锚工程施工组织设计方案.docx

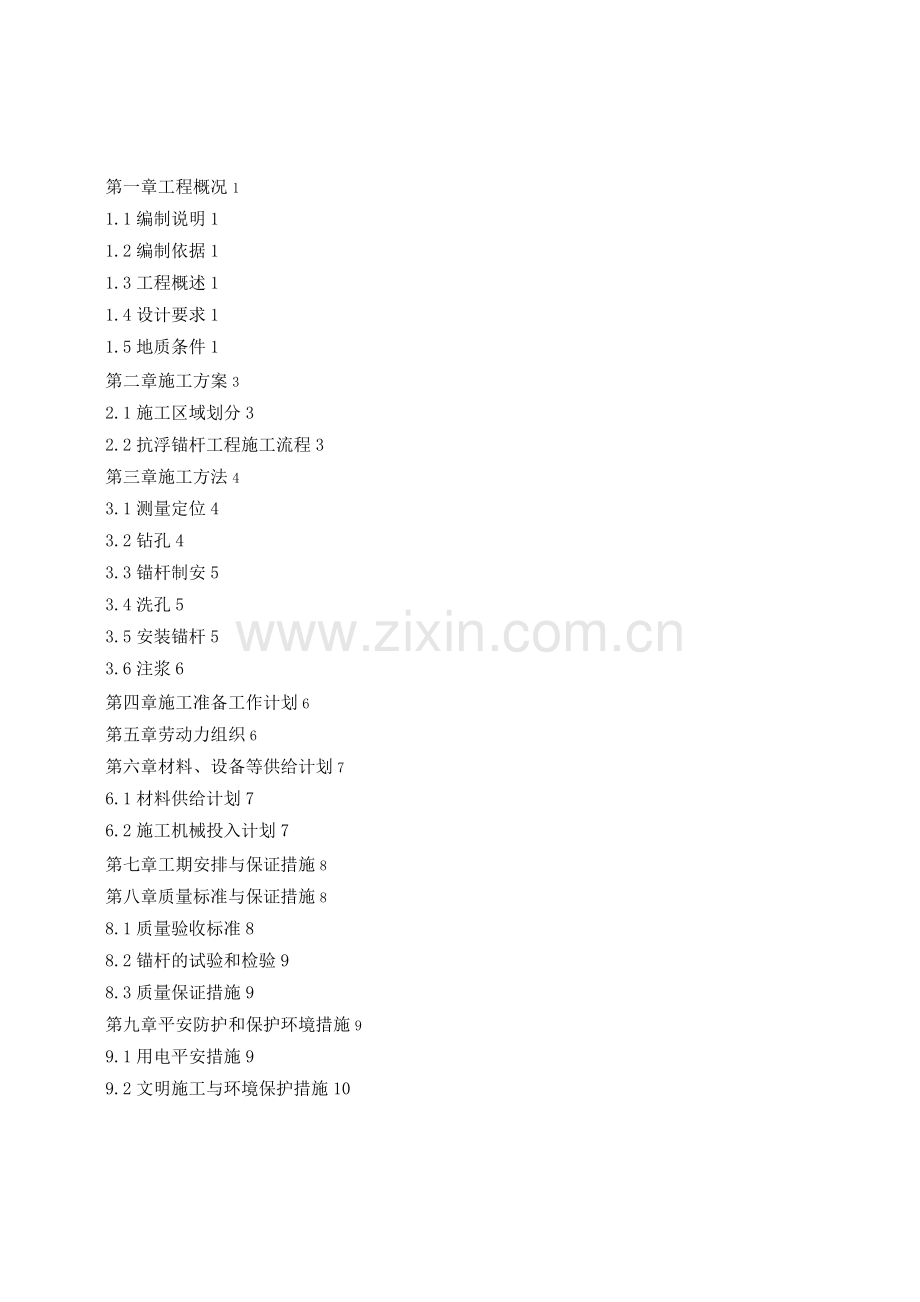

第一章工程概况1
1.1编制说明1
1.2编制依据1
1.3工程概述1
1.4设计要求1
1.5地质条件1
第二章施工方案3
2.1施工区域划分3
2.2抗浮锚杆工程施工流程3
第三章施工方法4
3.1测量定位4
3.2钻孔4
3.3锚杆制安5
3.4洗孔5
3.5安装锚杆5
3.6注浆6
第四章施工准备工作计划6
第五章劳动力组织6
第六章材料、设备等供给计划7
6.1材料供给计划7
6.2施工机械投入计划7
第七章工期安排与保证措施8
第八章质量标准与保证措施8
8.1质量验收标准8
8.2锚杆的试验和检验9
8.3质量保证措施9
第九章平安防护和保护环境措施9
9.1用电平安措施9
9.2文明施工与环境保护措施10

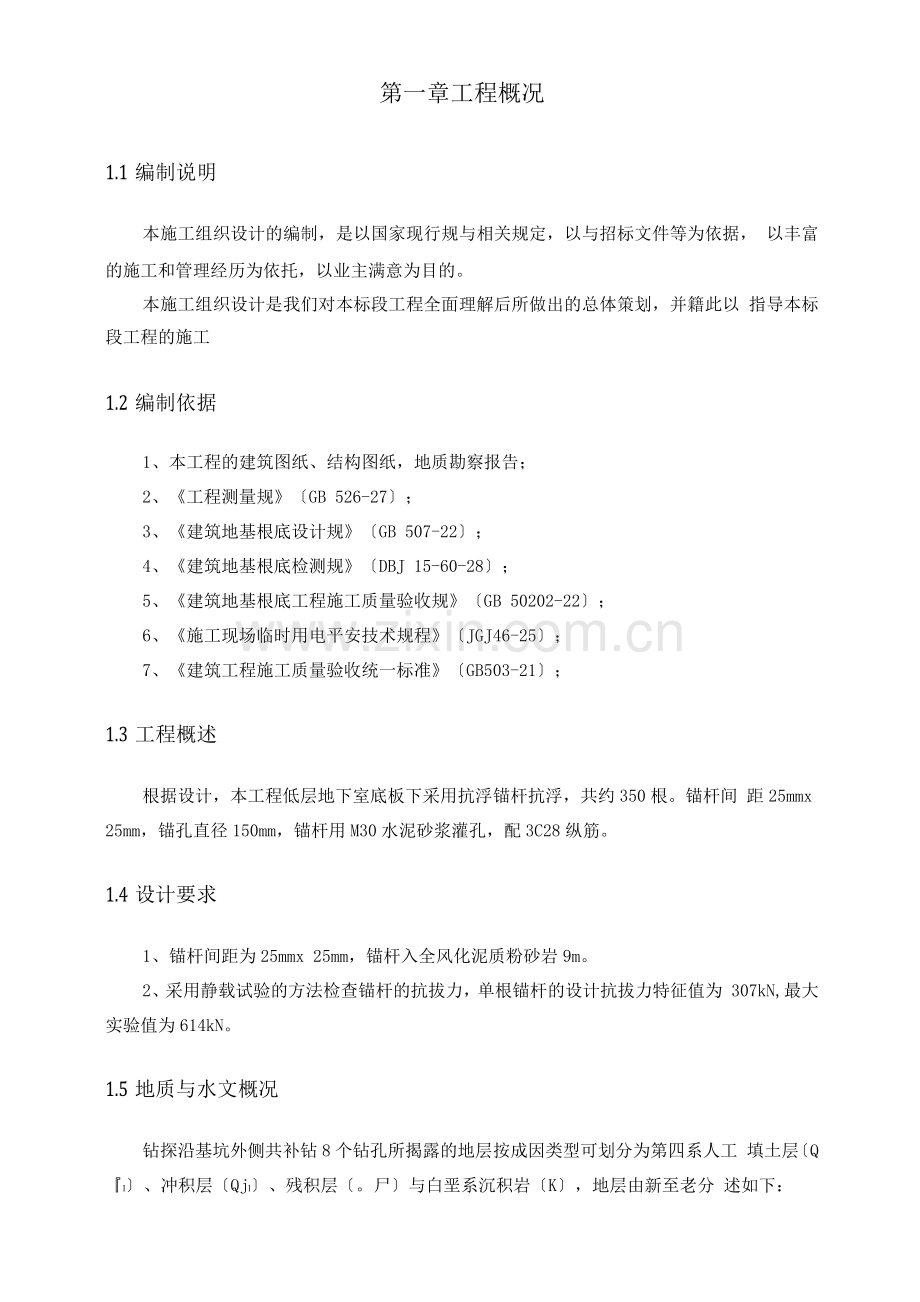

第一章工程概况
1.1编制说明
本施工组织设计的编制，是以国家现行规与相关规定，以与招标文件等为依据， 以丰富的施工和管理经历为依托，以业主满意为目的。
本施工组织设计是我们对本标段工程全面理解后所做出的总体策划，并籍此以 指导本标段工程的施工
1.2编制依据
1、本工程的建筑图纸、结构图纸，地质勘察报告；
2、《工程测量规》〔GB 526-27〕；
3、《建筑地基根底设计规》〔GB 507-22〕；
4、《建筑地基根底检测规》〔DBJ 15-60-28〕；
5、《建筑地基根底工程施工质量验收规》〔GB 50202-22〕；
6、《施工现场临时用电平安技术规程》〔JGJ46-25〕；
7、《建筑工程施工质量验收统一标准》〔GB503-21〕；
1.3工程概述
根据设计，本工程低层地下室底板下采用抗浮锚杆抗浮，共约350根。锚杆间 距25mmx 25mm，锚孔直径150mm，锚杆用M30水泥砂浆灌孔，配3C28纵筋。
1.4设计要求
1、锚杆间距为25mmx 25mm，锚杆入全风化泥质粉砂岩9m。
2、采用静载试验的方法检查锚杆的抗拔力，单根锚杆的设计抗拔力特征值为 307kN,最大实验值为614kN。
1.5地质与水文概况
钻探沿基坑外侧共补钻8个钻孔所揭露的地层按成因类型可划分为第四系人工 填土层〔Q『l〕、冲积层〔Qjl〕、残积层〔。尸〕与白垩系沉积岩〔K〕，地层由新至老分 述如下：
1、人工填土层〔QQ
杂填土层＜1-1＞ :杂色，很湿；松散状。主要由碎石与建筑垃圾堆积而成，顶部 0.〜1.20m为砼。在场区分布连续，层厚为2.40〜4.10m,平均厚为3.67m。
2、冲积层〔Qjl〕
该层主要在场区南侧，根据地形分布应为冲沟沉积物，在场区呈南北走向，土 性主要为淤泥质粉质粘土、粉质粘土。
〔1〕粉质粘土层＜2-1＞:黄褐色；很湿；可塑状。以高岭土为主，含少量粉砂， 粘性强，局部夹粘土。场区共有3个钻孔有揭露，揭露层厚为1.50〜2.60m,平均厚 为 2.03m。
〔2〕淤泥质粉质粘土层（Q”＜2-2＞：灰色或深灰色，很湿，软塑状。含较多腐 泥质，局部含腐木，场区仅ZK5钻孔有揭露，层厚为1.40m。
3、残积层〔Qei〕
该层在场区各均钻孔揭露，厚度不均匀，土性主要为粉质粘土局部夹粉土，属 泥质粉砂岩风化化残积土，具风化残留结构，呈可〜硬塑状。
〔1〕粉质粘土层＜3-1＞:棕红色；很湿；呈可塑状，场区均有揭露，具粘性， 含少量粉砂。该层在场区共4个钻孔有揭露，层厚为2. 30〜5. 70m,平均厚为3. 72m。
〔2〕粉质粘土层＜3-2＞：棕红色；稍湿；呈硬塑状。主要由粘粒与粉粒组成， 含少量粉砂，局部夹少量母岩碎屑。场区各钻孔均有揭露，层厚为4.40〜10.40m, 平均厚为6.47m。
4、基岩〔K〕
场区所揭露的隐伏基岩为白垩系〔K〕泥质粉砂岩，从钻孔揭露到的基岩情况来 看，场区基岩埋深起伏变化不大。整个场区基岩埋藏较大，风化剧烈，风化程度不 均匀，全、强风化岩石风化强烈，岩芯多呈半岩半土状。按风化程度可划分为全风 化岩、强中风化岩，现分述如下：
〔1〕全强风化岩带＜4-1＞
为泥质粉砂岩。该层在场区均有揭露，揭露厚度厚簿不均一，为2.〜9.70m, 平均厚为4.80米。该岩带风化强烈，大局部风化成坚硬土状，偶夹强风化，岩质软 见水易软化。
〔2〕强风化岩带＜4-2＞
为泥质粉砂岩。该层在场区均有揭露，揭露厚度为1.30〜13.30米，平均厚为 5.42米，该岩带风化强烈，大局部风化成半岩半土状，少数呈破碎块状或短柱状， 岩质软，局部夹中风化岩块，偶夹薄层中风化岩。天然单轴抗压强度为1.48〜
4.16MPa,剔除异常值，天然单轴抗压强度为1.48〜2.22MPa，平均1.75MPa。
〔3〕中风化岩带<4-3>
岩性为泥质粉砂岩，棕红色。该岩带在场区各钻孔均有揭露，厚簿不一，由于 钻孔深度的限制，揭露厚度为0.90〜8.70m,平均厚4.08m。该岩石裂隙较稍发育， 底部层理较发育，岩芯较完整，多呈短柱状，局部呈碎块状或片状，岩芯完整较好， 局部夹含强风化岩块或间夹薄层强风化岩，局部地段间夹微风化岩。岩石根本质量 等级为IV级，岩石质量指标RQDV50%。
天然单轴抗压强度为2. 64〜8. 35MPa，平均5.14MPa，根据省标准《建筑地基根 底设计规》〔DBJ 15-31-23〕公式E.04-1与E.04-2得出，天然极限抗压强度标 准值为3.31MPa
〔4〕微风化岩带<4-4>
岩性为泥质粉砂岩、粉砂岩，灰色。由于钻孔深度的限制，该岩带在场区局部 钻孔有揭露，共有6个钻孔有揭露，揭露厚度为1.10〜5.50m。岩芯完整性较好，多 呈中长柱状、短柱状，偶呈碎块状，岩石根本质量等级为II〜III级，岩石质量指标 RQD 为 68 〜87%。
天然单轴抗压强度为8. 20〜12.2MPa,平均9.68MPa。
第二章施工方案
2.1施工区域划分
根据设计图纸，锚杆约有350根，将锚杆施工分为4个施工区域施工。由于地下室结构施工 阶段工期非常紧，将加大资源投入、分区合理安排施工，确保施工进度。
2.2抗浮锚杆工程施工流程
'.、体长度
杆体制
作组装
钻

机

位

移

成孔并核对孔深
"确定浆液配比:
养护

静载抗拔试验
第三章施工方法
3.1测量定位
在基层上弹出孔位基准
通知监理、业主现场人
按照现场已复核过的轴线，根据设计要求和地层条件 线。根据基准线确定出具体锚杆位置采用插筋法作好标记 员进展复核验收。
3.2钻孔
孔位经监理、业主单位复核确认后，将钻孔机就位，进展钻孔施工。成孔采用 专用锚杆钻机干成孔，120专用金刚石钻头。锚杆成孔直径150mm，机械成孔深度由 现场进展确认，成孔到达设计入岩深度利用钻机高压风力反复吹洗孔洞，将孔底粉或 泥水清理干净。
各机台施工人员必须认真填写钻孔钻进中原始记录表，详细记录各孔的进尺情 况，地层变化与施工时的其它特殊情况。
3.3锚杆制安
1、锚杆制作
锚杆制作、存储在现场钢筋加工棚进展。
按设计要求或根据入岩孔深要求的长度下料。
要求每根锚，每间隔2米，设一对中架，并捆箍注浆管，注浆管距锚杆下头约 5mm。
2、锚杆的安放
杆体放入钻孔前，应检查杆体的质量，确保杆体组装满足设计要求。安装杆体 时，应防止杆体扭压，弯曲。
锚杆钻孔深度不应小于设计长度，也不宜大于设计长度5mm。在钻孔钻至设计 深度要求，经历收后进展下锚，锚杆体插入孔深度不应小于孔深0.10m。锚杆安放后， 不得随意提拔。
3.4洗孔
锚杆成孔过程中反复利用高压风力吹洗孔洞，去除孔残留粉渣和泥水。
3.5安装锚杆
锚杆杆体置入前应对杆体进展仔细检查，材料与制作工艺检验合格后采用塔吊 吊运或人工抬送沿孔壁将杆体送入孔中。
3.6注浆
注浆用水泥砂浆配合比委托有资质的试验室或设计单位提供。浆体强度检验用的 试块每30根锚杆不少于一组，每组6个试块。
插筋后应与时灌注水泥砂浆，注浆压力为0.5〜1.0Mpa，注浆管应插入距孔底
50cm处，待孔溢出水泥砂浆时终止。由于浆体的收缩可向孔中顶部补充同样的水 泥砂浆。浆液应搅拌均匀，随拌随用，浆液应在初凝前用完。因锚杆桩径较小，且 采用高压注浆，现场不需采用二次补浆。
当孔溢出浆液后可停止注浆，做好注浆记录工作。由于浆体的收缩，在锚 杆浆体收缩后，将对孔中顶部补充同样的水泥砂浆。
第四章 施工准备工作计划
为确保工程的顺利进展，制定如下工作计划：
1、认真学习锚杆的设计文件，掌握设计做法、构造和要求。
2、研究施工区域的岩土工程勘测报告，了解土层的构造、变化和分布规律以与 物理力学性能指标等。
3、查明基坑周边的各类地下设施，包括上、下水，电缆，污水，雨水管线或管 道的分布和性状。
4、进展施工放线，定出桩基线和各个锚杆孔的孔位。
5、做好钻杆用钢筋、水泥、砂子等的备料工作，并将使用的砂子、水泥按设计 规定的配合比做砂浆强度试验；锚杆对焊或帮条焊应做焊接强度试验，验证能否满 足设计要求。
第五章劳动力组织
抗浮锚杆施工我司将组织相关施工经历与施工能力的专业班组进展施工，我司 将在现场配备技术负责人1人、测量工程师2人、专业工长2人、质量检查员1人 配合施工班组进展管理，负责该分项施工过程中的组织安排工作。管理人员配备见 表5-1所示。
表5-1管理人员配备
序号
职务
主要职责
备注
1
技术负责人
技术管理

2
施工员
现场协调

3
质量员
质量检查

4
技术员
技术、试验管理

5
测量员
测量放线

6
平安员
平安管理

根据本工程锚杆根数，现场具体施工场地条件，采取分段施工，因此在劳动力 的组织上，根据现场情况拟组建1套施工班组。其中，钻孔人员：1台钻机，每台配 备2人；锚筋制作安装2人；浇灌、注浆3人；测量配合1人；电焊工1人；其他 配合机动人员2人，劳动力计划见表5-2所示。

表5-2劳动力安排计划表
序号
名 称
需用人数〔人）
备注
1
测量配合
1人
测量定位放线引测标高
2
钻孔人员
2人
抗浮锚杆钻孔
3
锚筋制作安装
2人
抗浮锚杆锚筋制作
4
灌浆工
3人
浇灌、注浆
5
电焊工
1人
抗浮锚杆锚筋焊接
6
其它

配合机动人员
合计
9人

第六章材料、设备等供给计划
6.1材料供给计划
1、水泥：使用强度等级为R42.5的普通硅酸盐水泥。
2、砂：灌浆宜用粒径小于2mm的中细砂。
3、钢筋：锚杆采用3根 28钢筋。
6.2施工机械投入计划
本工程抗浮锚杆钻孔选用CM-351型履带式锚杆钻机，该设备性能稳定，成孔与 入岩效率高，在成孔直径、垂直度等技术要求方面容易满足设计要求。
根据本工程特点与工期要求，拟投入1台锚杆钻机设备，随着现场进度，再增 加锚杆钻机备用。施工投入具体配套与辅助机具见下表6-1。
表6-1施工机具设备配备
序号
名称
规格与型号
单位
数量
备注
1
履带式锚杆钻机
CM-351
台

成孔
2
空压机
VY-12/7-6
台

钻孔动力
3
注浆机
BW-150
台

注浆
4
手推车
自制
辆

运输
5
钢筋切割机
4.5KN
台

制锚
6
电焊机
BXE-5
台

制锚
7
灰浆搅拌机
BW2-40/50
台

砂浆搅拌

第七章工期安排与保证措施
锚杆施工控制工期的主要工序为机械成孔，计划投入1台钻机设备施工，每机 正常施工日进度270米左右，施工工期控制在30天。施工期间根据现场实际情况进 展调整，满足工期要求。
第八章质量标准与保证措施
8. 1质量验收标准
表8-1锚杆质量验收标准
序号
项目
质量要求
1
钻孔深度X
X》设计深度+20 cm
2
锚杆长度的允许偏差X
-30mm<X<+30mm
3
注浆体强度X
》M30砂浆
4
锚杆位置的允许偏差X
-50mm<X<+50mm
5
钻机倾斜度的允许偏差
-1°<X<+1°
6
钻机钻头直径允许偏差
-5 mm <X<+5 mm
7
孔注浆量充盈系数
X>1
8.2锚杆的试验和检验
1、根本试验选择在现场有代表性的土层中进展，荷载加到最大试验值。
2、根据设计的要求，锚杆需采用千斤顶分级加载的方法检查锚杆的抗拔力。
3、根底锚杆抗拔试验的抽检数量不应少于锚杆总数的5%，且不得少于6根。
4、锚固体到达设计强度前方可进展试验。
8.3质量保证措施
1、设立专职质检员与施工人员负责制，认真按照设计图纸的要求施工，严格遵 照国家现行的施工技术规、操作规程。各分项工程施工的班组工人进展自检质量， 专职质检质量，专职质检员与施工员组织互检；严格执行“三检制 开展群众性的 自检，互检活动，提高工人的质量意识，共把工程质量关。
2、所有进场的工程材料、成品、半成品必须有出厂合格证；钢材、水泥应经抽 样检验取得合格检验报告之前方可使用；浇灌材料的拌制应严格按设计配合比计量 配料，拌制出的灌注材料应控制用水量，确保拌制质量。
3、钻孔前应以认真研究地质勘察资料，分析地质情况，与时采取对应措施。
4、灌注材料应按规要求做检验强度试块，每30根锚杆做一组，每组做6个试 块。
5、对施工过程进展全方位跟踪检查，复核平面钻孔轴线与标高，查看钻机钻出 土样。检查钻机钻孔轴线的偏斜率，以与锚杆钻孔深度。
6、钻孔时要进展全面检查，并会同设计、监理、业主等有关单位等共同验收。
7、锚杆安装完成后，根据现锚杆安装量与时用M30水泥砂浆灌浆。
第九章平安防护和保护环境措施
9. 1用电平安措施
1、应按《施工现场临时用电平安技术规》执行，做好工地现场平安用电。
2、如假设出现停机或断电现象，应断电，与时通知电工或机修工。
3、电源开关箱断电后其电箱要挂牌标示。
4、电机设备必须经常进展检查维修，发现故障必须与时排除，所有电器设备禁
止带病运转。
5、所有机械开关箱、配电箱必须装设相匹配的漏电保护器，必须符合施工平安 用电标准。
6、电气设备、配电线路的安装、维修、送〔停〕电等应由专职有证的电工进展 操作。
7、电气设备金属外壳必须与专用保护线相接或接地。
8、严格执行一箱、一机、一闸、一漏电开关制，使用保险丝的额定电流与其负 荷容量相适应，禁止使用金属线代保险丝。
9、施工现场照明线、电具应不低于3m，电缆不能拖地或泡在水中，一切开关、 熔断器、插座应装在配电箱，配电箱在室外时要做好防雨措施与加锁。
10、夜间施工需有充足照明，满足施工照明要求。
11、现场自备电源与电网应用联锁保护，防止因电网停电造成工程损失，出现 事故。
9.2文明施工与环境保护措施
1、进场工人进场要进展三级平安教育，作业前要进展专业的技术交底，熟悉机 械平安操作规程。
2、钻机设备进场出示产品合格证，要成立三人作业以上小组，搬运机械时，动 作要一致。
3、施工单位除每日要进展文明施工检查外要坚持日常的催促检查工作，不具备 文明施工条件的不准开工、交工，坚决消除施工现场脏、乱、差现象，创造一个整 洁有序、文明的施工环境。
4、设立专人抽水，保持现场排水畅通，施工现场不能有积水。
5、现场做到工完场清，料具堆放整齐，进场材料统一分类堆放，并设立醒目标 识牌。
6、控制噪音污染，夜间禁止锚杆钻孔施工。
7、防尘措施：当钻孔施工灰尘较大时，采用边钻孔边向孔注水的方式控制灰尘。
8、砂浆拌制场：
1〕砂浆拌制机械部位场地硬化，以保证砂浆搅拌机安装的稳定结实性。
2〕搅拌砂浆时，搅拌机皮带与齿轮必须装防护罩，机械拌页松动，转页转动时，
严禁用手、棒拨动、拌和筒心处灰浆或材料。
3〕搅拌场地必须保持现场整洁，做到工完场清。
9、做好基坑支护监测保持对出现异常现象与时报相关单位与时处理。严禁从基 坑边往下抛掷物料。
10、施工现场设置醒目标语。
