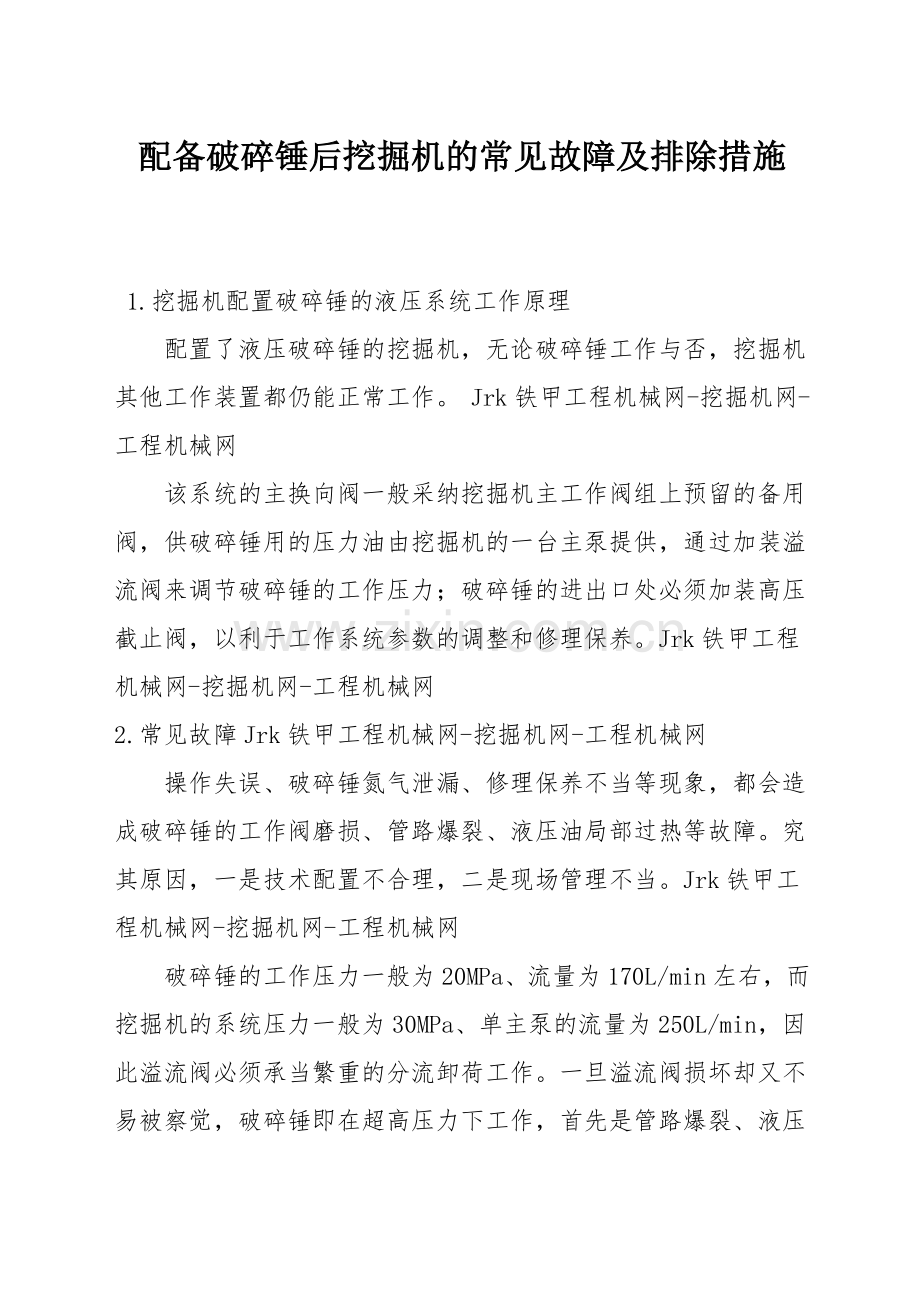

配备破碎锤后挖掘机的常见故障及排除措施

1.挖掘机配置破碎锤的液压系统工作原理
　　配置了液压破碎锤的挖掘机，无论破碎锤工作与否，挖掘机其他工作装置都仍能正常工作。 Jrk铁甲工程机械网-挖掘机网-工程机械网
　　该系统的主换向阀一般采纳挖掘机主工作阀组上预留的备用阀，供破碎锤用的压力油由挖掘机的一台主泵提供，通过加装溢流阀来调节破碎锤的工作压力；破碎锤的进出口处必须加装高压截止阀，以利于工作系统参数的调整和修理保养。Jrk铁甲工程机械网-挖掘机网-工程机械网
2.常见故障Jrk铁甲工程机械网-挖掘机网-工程机械网
　　操作失误、破碎锤氮气泄漏、修理保养不当等现象，都会造成破碎锤的工作阀磨损、管路爆裂、液压油局部过热等故障。究其原因，一是技术配置不合理，二是现场管理不当。Jrk铁甲工程机械网-挖掘机网-工程机械网
　　破碎锤的工作压力一般为20MPa、流量为170L/min左右，而挖掘机的系统压力一般为30MPa、单主泵的流量为250L/min，因此溢流阀必须承当繁重的分流卸荷工作。一旦溢流阀损坏却又不易被察觉，破碎锤即在超高压力下工作，首先是管路爆裂、液压油局部过热，接下来就是主换向阀严重磨损、挖掘机主工作阀组的其他阀芯〔中位时主油路指向的下一阀芯〕所控制的液压回路被污染；又因破碎锤的回油一般不经过冷却器而直接经滤油器回油箱，如此循环油路可能造成工作油路的油温偏高甚至过高，严重影响液压元件〔尤其是密封件〕的使用寿命。Jrk铁甲工程机械网-挖掘机网-工程机械网
3.排障措施Jrk铁甲工程机械网-挖掘机网-工程机械网
　　防止出现上述故障的最有效办法就是改善液压回路。一是在主换向阀处加设过载阀〔可选用与动臂或铲斗工作阀所配的同型号的过载阀〕，其调定压力应比溢流阀大2~3MPa，可以有效地减少系统的冲击，同时确保溢流阀损坏时系统压力不致过高；二是将工作油路的回油管路接至冷却器前，确保工作回油及时冷却；三是当主泵流量超过破碎锤最大流量的2倍时，在主换向阀前安装分流阀，以减轻溢流阀的负荷，防止因大量供油经溢流阀造成的过热。Jrk铁甲工程机械网-挖掘机网-工程机械网
　　施行证实，经过改善的EX300型挖掘机〔旧机〕配KRB140型液压破碎锤，取得了优良的工作效果。Jrk铁甲工程机械网-挖掘机网-工程机械网
