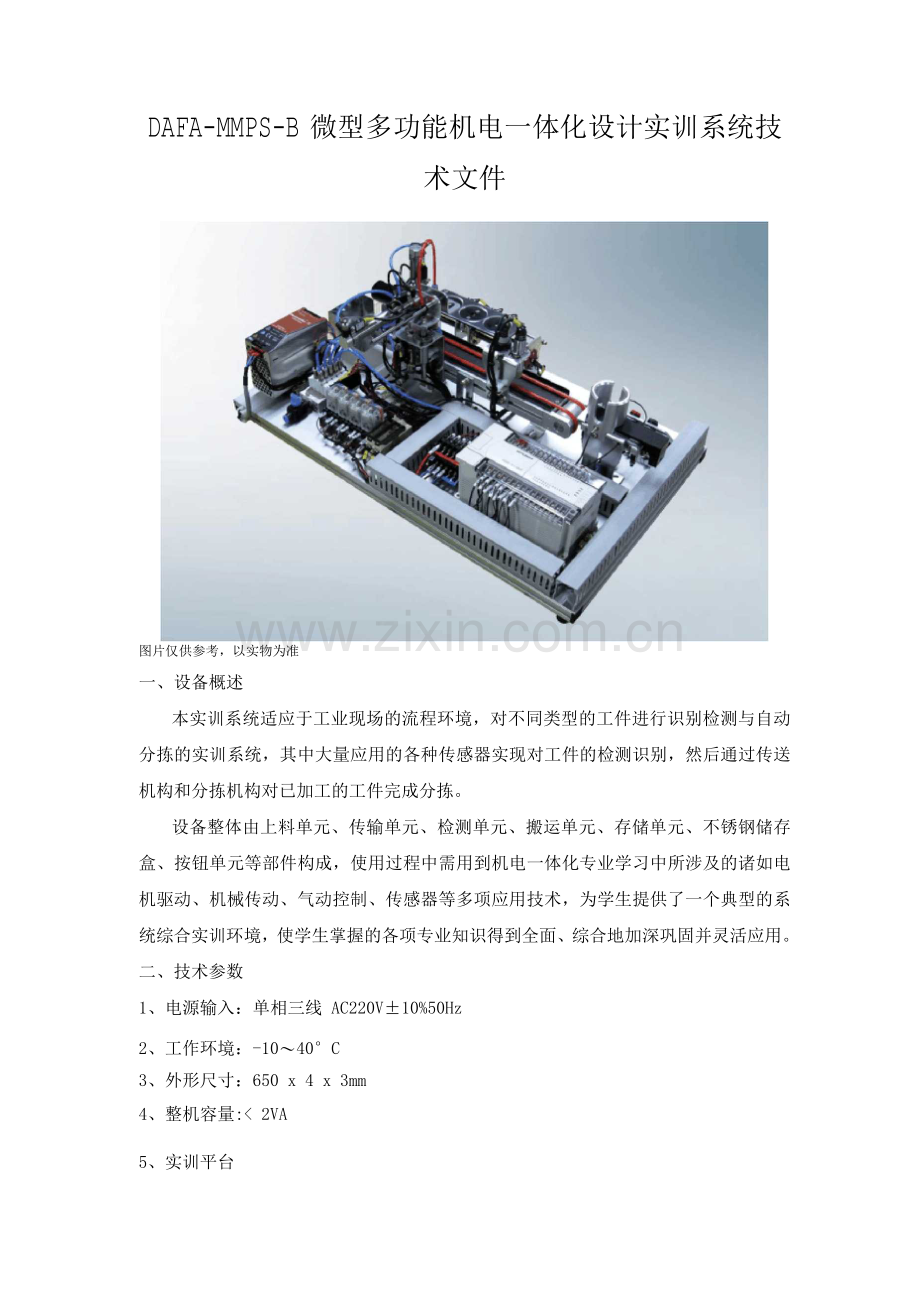

DAFA-MMPS-B微型多功能机电一体化设计实训系统技术文件

图片仅供参考，以实物为准
一、设备概述
本实训系统适应于工业现场的流程环境，对不同类型的工件进行识别检测与自动分拣的实训系统，其中大量应用的各种传感器实现对工件的检测识别，然后通过传送机构和分拣机构对已加工的工件完成分拣。
设备整体由上料单元、传输单元、检测单元、搬运单元、存储单元、不锈钢储存盒、按钮单元等部件构成，使用过程中需用到机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动控制、传感器等多项应用技术，为学生提供了一个典型的系统综合实训环境，使学生掌握的各项专业知识得到全面、综合地加深巩固并灵活应用。
二、技术参数
1、电源输入：单相三线 AC220V±10%50Hz
2、工作环境：-10〜40°C
3、外形尺寸：650 x 4 x 3mm
4、整机容量:< 2VA
5、实训平台

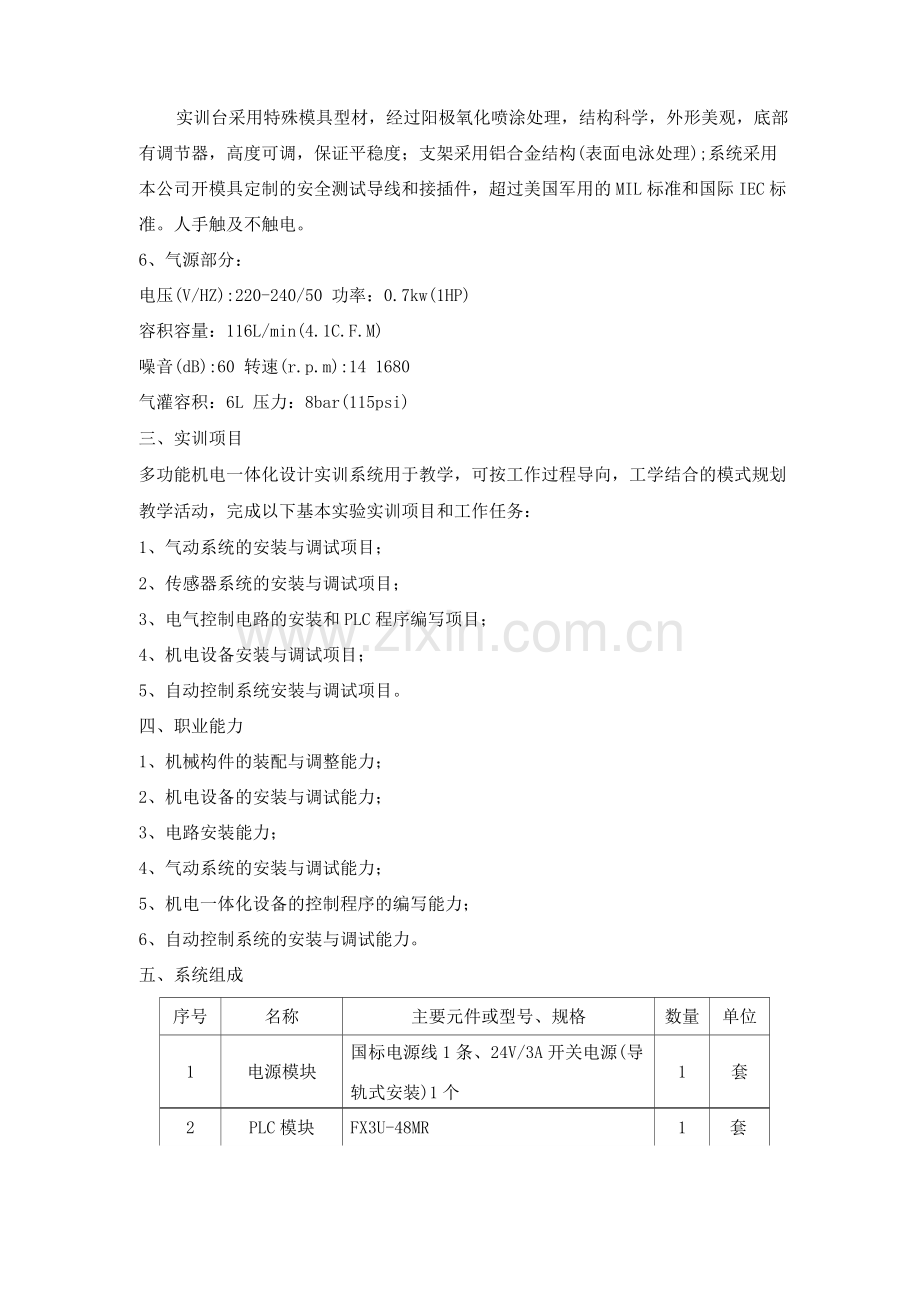

实训台采用特殊模具型材，经过阳极氧化喷涂处理，结构科学，外形美观，底部有调节器，高度可调，保证平稳度；支架采用铝合金结构(表面电泳处理);系统采用本公司开模具定制的安全测试导线和接插件，超过美国军用的MIL标准和国际IEC标准。人手触及不触电。
6、气源部分：
电压(V/HZ):220-240/50 功率：0.7kw(1HP)
容积容量：116L/min(4.1C.F.M)
噪音(dB):60 转速(r.p.m):14 1680
气灌容积：6L 压力：8bar(115psi)
三、实训项目
多功能机电一体化设计实训系统用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下基本实验实训项目和工作任务：
1、气动系统的安装与调试项目；
2、传感器系统的安装与调试项目；
3、电气控制电路的安装和PLC程序编写项目；
4、机电设备安装与调试项目；
5、自动控制系统安装与调试项目。
四、职业能力
1、机械构件的装配与调整能力；
2、机电设备的安装与调试能力；
3、电路安装能力；
4、气动系统的安装与调试能力；
5、机电一体化设备的控制程序的编写能力；
6、自动控制系统的安装与调试能力。

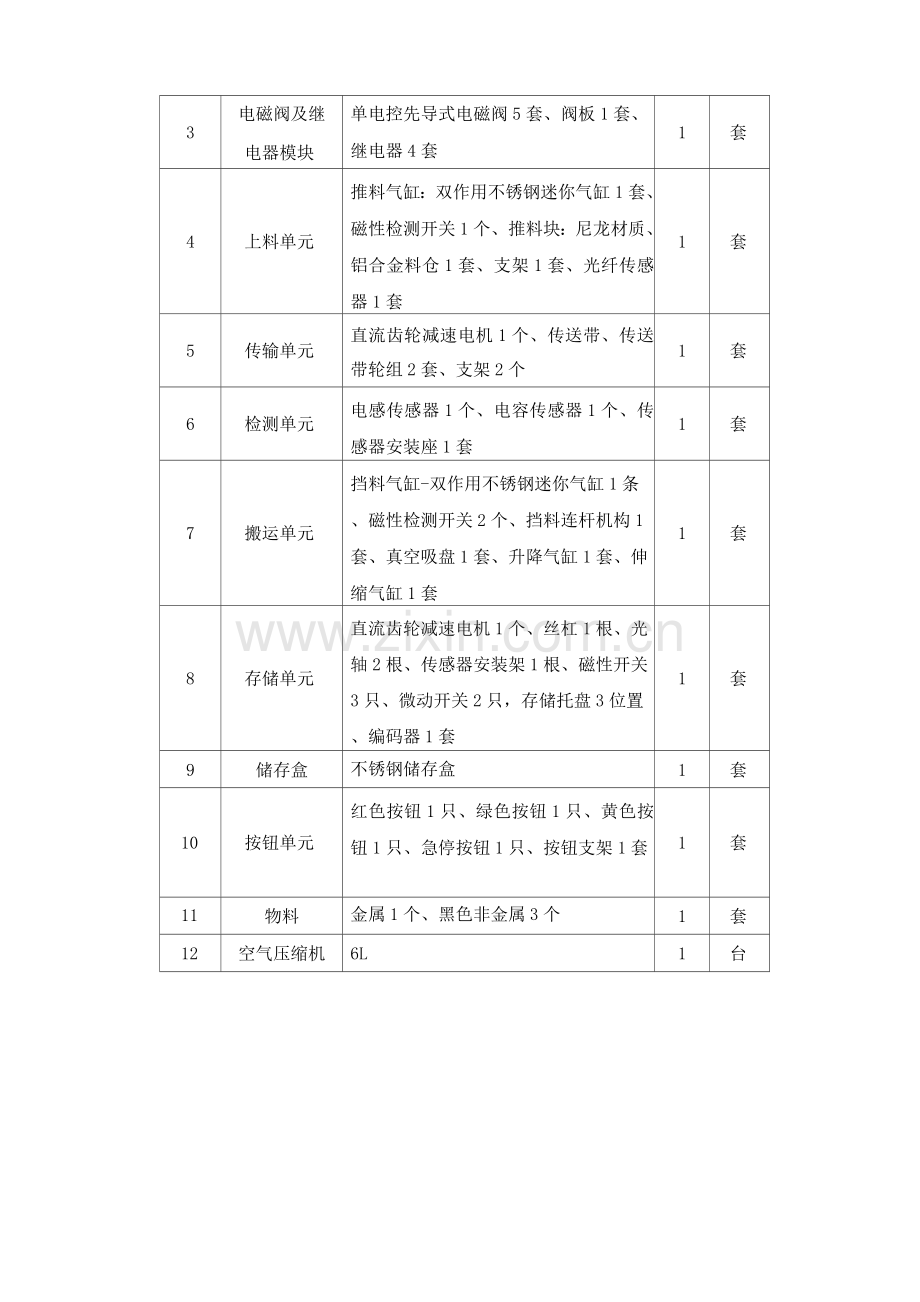

五、系统组成
序号
名称
主要元件或型号、规格
数量
单位
1
电源模块
国标电源线1条、24V/3A开关电源(导
轨式安装)1个
1
套

2
PLC模块
FX3U-48MR
1
套
3
电磁阀及继
电器模块
单电控先导式电磁阀5套、阀板1套、
继电器4套
1
套
4
上料单元
推料气缸：双作用不锈钢迷你气缸1套、磁性检测开关1个、推料块：尼龙材质、铝合金料仓1套、支架1套、光纤传感器1套
1
套
5
传输单元
直流齿轮减速电机1个、传送带、传送带轮组2套、支架2个
1
套
6
检测单元
电感传感器1个、电容传感器1个、传感器安装座1套
1
套
7
搬运单元
挡料气缸-双作用不锈钢迷你气缸1条、磁性检测开关2个、挡料连杆机构1套、真空吸盘1套、升降气缸1套、伸缩气缸1套
1
套
8
存储单元
直流齿轮减速电机1个、丝杠1根、光轴2根、传感器安装架1根、磁性开关3只、微动开关2只，存储托盘3位置、编码器1套
1
套
9
储存盒
不锈钢储存盒
1
套
10
按钮单元
红色按钮1只、绿色按钮1只、黄色按钮1只、急停按钮1只、按钮支架1套
1
套
11
物料
金属1个、黑色非金属3个
1
套
12
空气压缩机
6L
1
台
