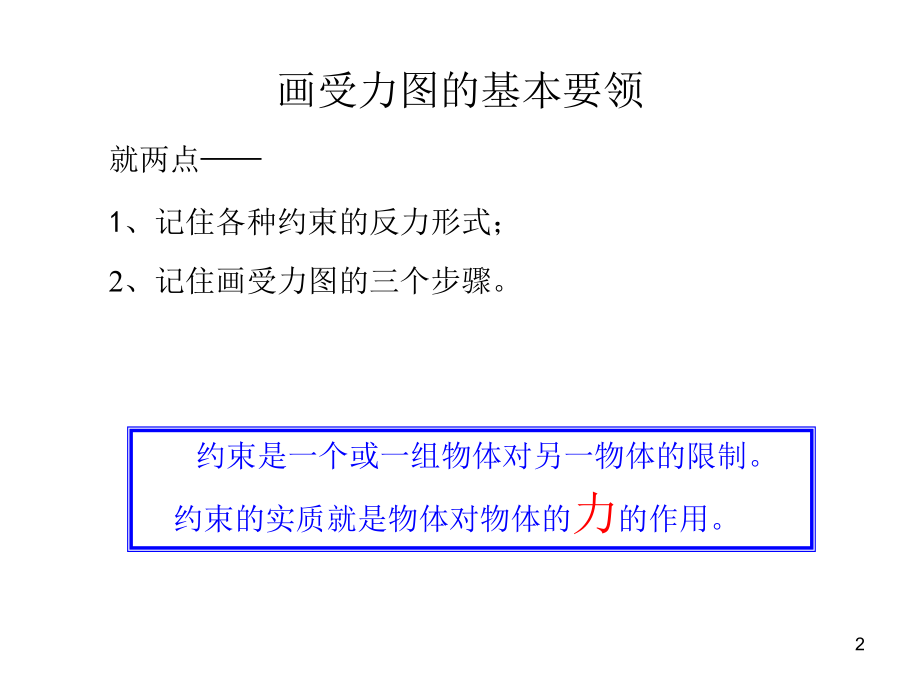

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,物体的受力分析，就是分析物体上受到那些力的作用，它们的大小、方向、位置如何？只有在对物体进行正确的受力分析之后，才能作进一步的计算，从而为强度、刚度等设计和校核打下基础。,受力图是反映物体受力状态的图。错误的受力图必将导致错误的结果。因此必须正确熟练的掌握受力图的画法。其实,画受力图一点也不难！,1,画受力图的基本要领,就两点,1、记住,各种约束的反力形式；,2、记住,画受力图的三个步骤。,约束是一个或一组物体对另一物体的限制。,约束的实质就是物体对物体的,力,的作用。,2,请记住各种约束的约束反力,固定铰链支座约束,约束反力是正交的2个分量,活动铰链支座约束,约束反力垂直于支撑面,柔性约束,约束反力沿柔索背离物体,提示请下载后，在放映状态下（F5）观看。,在屏幕下方找到这个按钮，从当前页开始放映，或按F5（从头放映）。,3,各种约束都有自己的反力模式，应用时只需辨别属哪种约束，然后像套公式一样做就行了。,中间铰链约束,约束反力是正交的2个分量,连杆支座约束,约束反力沿2铰链的连线,光滑面约束,约束反力沿接触面的公法线方向并指向被约束物体,固定端约束,约束反力为两个正交的分量F,AX,、F,AY,和一个限制转动的约束反力偶M,A,。,请记住各种约束的约束反力,提示请下载后，在放映状态下（F5）观看。,4,画受力图的3个步骤：,1、解除约束，取分离体；,2、画主动力；,3、画出全部约束反力。,画受力图时，当物体被解除约束后，就要在原约束处代之以,力,。,提示请下载后，在放映状态下（F5）观看。,以上都弄明白了吗？,好，你现在就可以当老师了！,5,圆球受力图正确的是（）。,1、辨别：属光滑面约束，约束反力的作用线沿接触面的公法线方向并指向被约束物体。,2、作用线在接触点的公法线上，但是,3、作用线不在公法线上，所以错了！,5、为何不是(b)呢？,4、满足平面汇交力系的平衡条件：X=0;Y=0,6、尽管F,NA,、F,NB,的作用线都在公法线上，但F,NB,不是指向被约束物体（圆球），使得X0;Y0。与实际（圆球处于平衡状态）不符。有时，力的指向要凭经验判断的。那么，判断不了又咋办涅？,判断：圆球处于平衡状态，这是一个平面汇交力系。,7、其实不要紧的。因为构件处于平衡状态时，一定满足平衡方程X=0,Y=0,M=0，你只需把各方向的力分别带入平衡方程计算就是了，如计算出的力为负值，说明你所设的方向反了。,取出隔离体，作受力图。,6,画出轮O的受力图,画出节点A、B的受力图,柔性约束的约束反力沿着柔索中心背离物体，这是不允许搞反的。,7,画出AB杆的受力图,(1),(2),(3),光滑面约束,光滑面约束,固定铰支座约束,柔性约束,8,作图说明下列4种情况中，AB杆的受力有何不同？,9,画出AB杆的受力图,(1),(2),(3),10,画出各构件的受力图,(1),(2),11,画出杆AD和DH的受力图,12,力的平移定理的实验解析,13,这样坐着的定是民间高手，没事别去招惹她！,14,G,大腿骨，二力杆,臀部与椅面接触点，靠摩擦力固定。,膝关节,踝关节,F,髋关节,小腿向后稍稍用力，否则会倒。,小腿骨，二力杆,A,B,C,D,椅子+臀部，二力构件,一般情况下的受力,15,G,臀部与椅面接触点，靠摩擦力固定。,髋关节,A,B,椅子+臀部，二力构件,特殊情况下的受力,16,例、关于“牛三”的练习。经典的“马拉车”问题 马拉着车在平直的公路上跑动，以下说法正确的是：,A、车从静止被马拉动，是因为马拉车的力大于车拉马的力；,B、车从静止被马拉动，是因为马拉车的力大于车受到的地面摩擦力；,C、马没有拉动车时，马拉车的力小于车受到的地面摩擦力；,D、马拉着车做匀速直线运动时，马拉车的力等于车拉马的力；,E、马拉车做匀加速直线运动时，马拉车的力大于车拉马的力。,17,18,19,
