Ip—default network

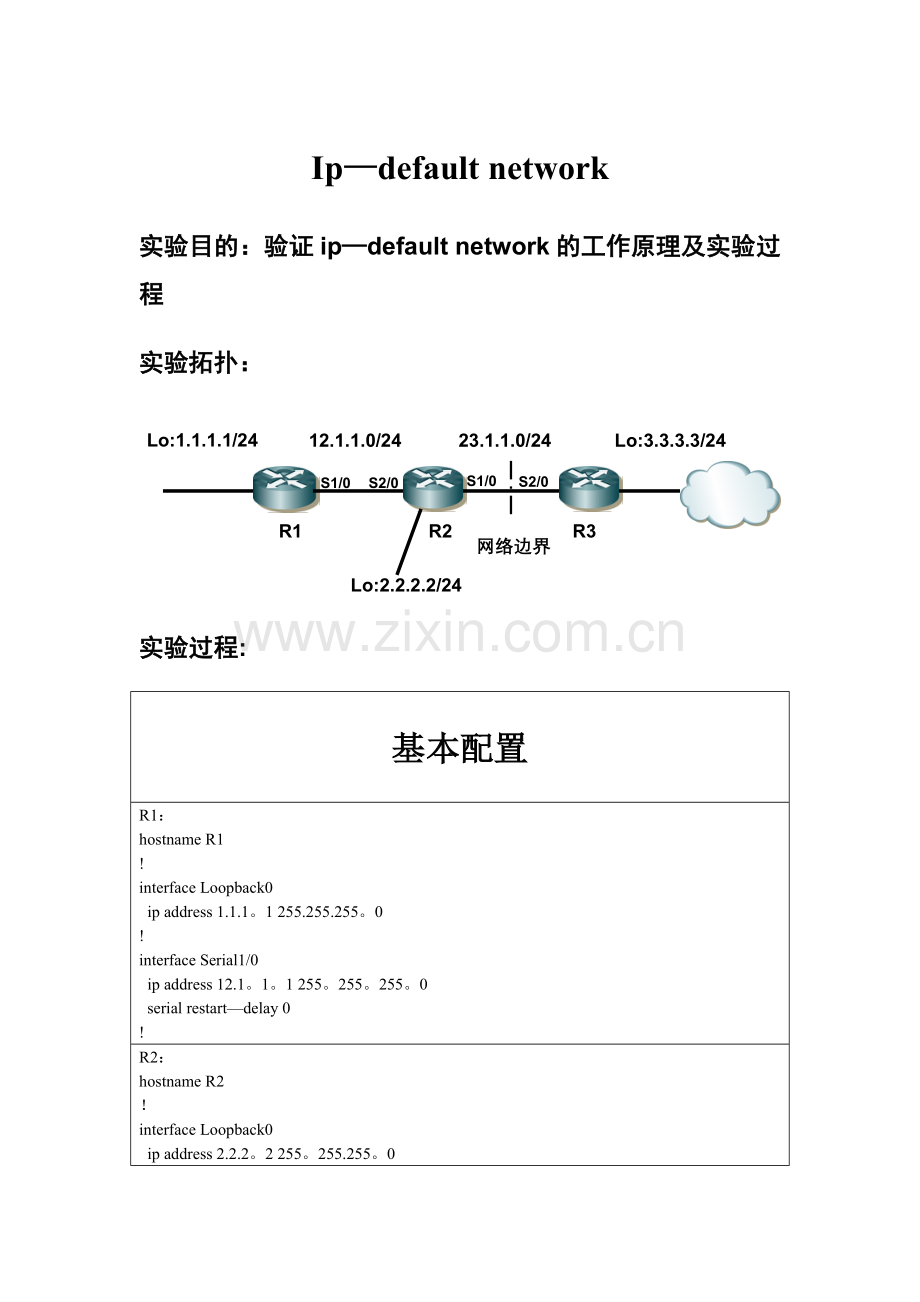

实验目的：验证ip—default network的工作原理及实验过程
实验拓扑：
Lo:3.3.3.3/24
23.1.1.0/24
12.1.1.0/24
Lo:1.1.1.1/24

R1
R2
R3
Lo:2.2.2.2/24

S2/0
S1/0
S2/0
S1/0
网络边界

实验过程:
基本配置
R1：
hostname R1
!
interface Loopback0
ip address 1.1.1。1 255.255.255。0
!
interface Serial1/0
ip address 12.1。1。1 255。255。255。0
serial restart—delay 0
!
R2：
hostname R2
！
interface Loopback0
ip address 2.2.2。2 255。255.255。0
!
interface Serial1/0
ip address 23。1。1。2 255.255.255。0
serial restart—delay 0
!
interface Serial2/0
ip address 12。1。1.2 255。255。255。0
serial restart-delay 0
!
R3：
hostname R3
！
interface Loopback0
ip address 3.3.3。3 255。255。255。0
!
interface Serial2/0
ip address 23.1。1。3 255.255。255.0
serial restart-delay 0
！

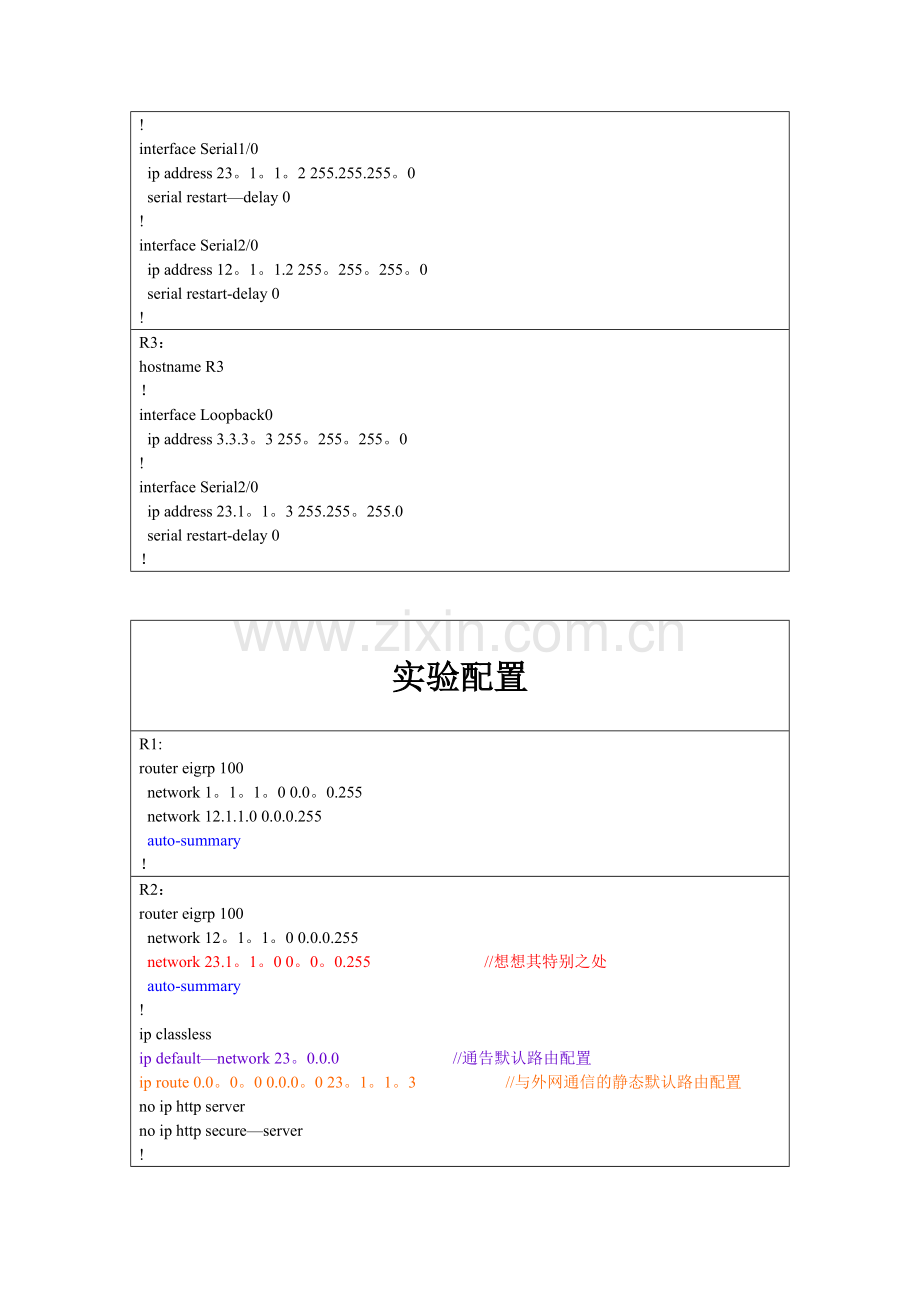

实验配置
R1:
router eigrp 100
network 1。1。1。0 0.0。0.255
network 12.1.1.0 0.0.0.255
auto-summary
！
R2：
router eigrp 100
network 12。1。1。0 0.0.0.255
network 23.1。1。0 0。0。0.255 //想想其特别之处
auto-summary
!
ip classless
ip default—network 23。0.0.0 //通告默认路由配置
ip route 0.0。0。0 0.0.0。0 23。1。1。3 //与外网通信的静态默认路由配置
no ip http server
no ip http secure—server
!
R3：
ip classless
ip route 0。0。0。0 0。0.0.0 23.1。1。2 //与内网通信的静态路由配置（通信是双向的）
no ip http server
no ip http secure—server
!
实验结论:
1. 实验详细说明：
此实验是用R1模拟内网，R2和R3模拟网络边界，把R1和R2运行在EIGRP 100内，R2和R3之间的通信是通过设置静态默认路由实现，R1与外网通信是通过R2通告的EIGRP默认路由完成的，R1与所有未知目的网段的通信都会通过R2实现，即R1要实现与外界的通信，若路由表中没有目的网段的路由，则会把包掷给R2.
2. 以上实验配置得出的实验信息：
R1#sh ip route
Gateway of last resort is 12.1。1。2 to network 23。0.0。0
1.0。0。0/8 is variably subnetted, 2 subnets, 2 masks
C 1.1。1。0/24 is directly connected, Loopback0
D 1。0.0.0/8 is a summary, 00:07:54, Null0
D* 23。0.0。0/8 [90/2681856] via 12。1.1。2, 00：06:48， Serial1/0
12.0。0.0/8 is variably subnetted， 2 subnets, 2 masks
C 12.1.1。0/24 is directly connected， Serial1/0
D 12.0。0。0/8 is a summary, 00:07：54， Null0

R2#sh ip route
Gateway of last resort is 23.1.1。3 to network 0.0.0。0
D 1。0.0.0/8 ［90/2297856］ via 12.1.1.1, 00：09:12, Serial2/0
2.0.0。0/24 is subnetted， 1 subnets
C 2.2.2。0 is directly connected, Loopback0
＊ 23.0。0。0/8 is variably subnetted， 2 subnets, 2 masks
C 23.1。1。0/24 is directly connected， Serial1/0
D* 23.0.0.0/8 is a summary， 00：09：01, Null0
12.0.0。0/8 is variably subnetted， 2 subnets， 2 masks
C 12.1.1。0/24 is directly connected， Serial2/0
D 12.0.0。0/8 is a summary, 00:09：01， Null0
S＊ 0。0。0。0/0 [1/0］ via 23.1。1.3

R3#sh ip route
Gateway of last resort is 23。1.1.2 to network 0.0。0。0
3。0。0.0/24 is subnetted, 1 subnets
C 3.3.3.0 is directly connected, Loopback0
23。0。0。0/24 is subnetted， 1 subnets
C 23。1.1。0 is directly connected， Serial2/0
S＊ 0。0。0.0/0 ［1/0] via 23。1.1.2
R1＃ping 3.3.3。3 sou 1。1。1.1

Type escape sequence to abort.
Sending 5, 100—byte ICMP Echos to 3。3。3.3， timeout is 2 seconds:
Packet sent with a source address of 1。1.1。1
!！!!！
Success rate is 100 percent (5/5）, round—trip min/avg/max = 40/40/40 ms

R1＃ping 2。2.2.2 sou 1。1。1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2。2。2。2， timeout is 2 seconds:
Packet sent with a source address of 1。1。1。1
！!!！!
Success rate is 100 percent （5/5）, round—trip min/avg/max = 20/20/20 ms

3. 以上仅是做出想得到正确的实验结果的配置及实验信息，可能会很容易发现实验配置和相应实验信息的一些条目被高亮显示,下面将针对这些被标注部分及可能存在的一些疑问进行具体分析：
疑问一：R2中的一条配置：network 23.1.1。0 0。0。0.255
对于这条配置可以与RIP默认路由实验中的相应配置作比较：在RIP的默认路由实验中，与外界路由器相连的那个网段23。1。1。0/24是不需要通告的，但是在EIGRP中是必须通告的。如果不通告这个网段，会出现下面的不同现象:
R1＃sh ip route
Gateway of last resort is not set

1.0.0.0/8 is variably subnetted， 2 subnets, 2 masks
C 1.1。1.0/24 is directly connected, Loopback0
D 1。0.0.0/8 is a summary, 00：07:12, Null0
12。0.0.0/8 is variably subnetted， 2 subnets， 2 masks
C 12.1。1。0/24 is directly connected， Serial1/0
D 12。0。0.0/8 is a summary， 00:07：12， Null0
R2#sh ip route
Gateway of last resort is 23。1。1.3 to network 0。0。0.0

D 1.0.0.0/8 ［90/2297856］ via 12.1。1.1, 00:08:11, Serial2/0
2。0。0.0/24 is subnetted， 1 subnets
C 2。2。2。0 is directly connected, Loopback0
＊ 23。0。0。0/24 is subnetted, 1 subnets
C 23.1.1。0 is directly connected, Serial1/0
12.0.0.0/24 is subnetted， 1 subnets
C 12.1。1。0 is directly connected， Serial2/0
S＊ 0.0。0.0/0 [1/0] via 23.1.1.3
可以发现与2中显示的路由条目相比，绿色条目消失了，橙色部分也有不同，默认路由设置不成功,当然R1与R3是不通的:
R1#ping 3。3。3.3

Type escape sequence to abort.
Sending 5， 100-byte ICMP Echos to 3.3.3.3， timeout is 2 seconds：
.。。。.
Success rate is 0 percent （0/5）
那么为什么R3必须要通告23。1。1。0/24这个网段而RIP不需要呢?我认为可以从EIGRP的三张表想一下，具体细节请读者自行研究.
疑问二：实验配置中R1和R2中的蓝色条目：auto summary
此实验是在没有关闭R1和R2的自动汇总前提下进行的,那若关闭自动汇总呢？会一切照常,还是会出现一些其他现象呢?
在关闭R1和R2的EIGRP自动汇总后（其余配置不变，仅在原实验配置基础上关闭auto summary），R1和R2路由表显示路由信息如下：
R1#sh ip route
Gateway of last resort is 12.1.1。2 to network 0。0。0。0

1。0.0。0/24 is subnetted， 1 subnets
C 1.1.1。0 is directly connected, Loopback0
23.0。0.0/24 is subnetted, 1 subnets
D 23.1。1。0 [90/2681856] via 12。1.1。2, 00：05：08， Serial1/0
12.0.0.0/24 is subnetted， 1 subnets
C 12.1.1。0 is directly connected, Serial1/0
R2＃ sh ip route
Gateway of last resort is 23.1.1.3 to network 0。0.0。0

1。0。0.0/24 is subnetted， 1 subnets
D 1。1。1。0 ［90/2297856] via 12.1.1.1， 00:06:18， Serial2/0
2.0.0.0/24 is subnetted， 1 subnets
C 2.2。2。0 is directly connected， Loopback0
＊ 23。0.0.0/24 is subnetted, 1 subnets
C 23.1。1.0 is directly connected, Serial1/0
12.0.0.0/24 is subnetted, 1 subnets
C 12.1。1。0 is directly connected， Serial2/0
S* 0。0.0。0/0 [1/0] via 23。1。1.3
可以发现与原实验显示的不同之处了，当然R1去ping 3.3。3。3是不通的。可以发现R2路由表中缺少了这个条目：
D* 23。0.0。0/8 is a summary, 00：09：01， Null0
这是关闭自动汇总后导致结果不同的直接原因，那么从这点可以看出R2必须开启auto summary，下面是关闭R1 auto summary、开启R2 auto summary下R1和R2的路由表中的信息：
R1#sh ip route
Gateway of last resort is 12。1.1.2 to network 23。0.0.0

1.0。0。0/24 is subnetted, 1 subnets
C 1。1.1。0 is directly connected， Loopback0
D＊ 23.0。0.0/8 [90/2681856］ via 12。1。1.2, 00：01：41， Serial1/0
12.0.0.0/24 is subnetted, 1 subnets
C 12.1。1.0 is directly connected, Serial1/0
R2#sh ip route
Gateway of last resort is 23。1.1。3 to network 0.0.0.0

1。0。0.0/24 is subnetted， 1 subnets
D 1。1.1.0 ［90/2297856] via 12.1。1。1, 00：02:32, Serial2/0
2.0.0。0/24 is subnetted， 1 subnets
C 2.2.2。0 is directly connected， Loopback0
* 23.0。0。0/8 is variably subnetted， 2 subnets， 2 masks
C 23。1.1。0/24 is directly connected, Serial1/0
D＊ 23.0。0.0/8 is a summary, 00:02：37, Null0
12。0。0。0/8 is variably subnetted, 2 subnets, 2 masks
C 12.1。1。0/24 is directly connected， Serial2/0
D 12.0.0。0/8 is a summary, 00:02：37, Null0
S＊ 0。0.0。0/0 ［1/0］ via 23.1.1。3
疑问三：上面疑问二中说明R2必须开始auto summary，那么若R2必须关闭auto summary呢？应该如何在这种情况下做配置呢？以下提供一种解决方法：
R1实验配置：
router eigrp 100
network 1.1。1.0 0。0。0。255
network 12。1.1。0 0。0.0.255
no auto—summary
R2实验配置：
router eigrp 100
redistribute static
network 12.1.1。0 0。0.0.255
network 23。1。1.0 0.0。0.255 //注意:这条配置可以取消，再次引发思考：这里与疑问一中问题的不同之处
no auto—summary
!
ip classless
ip route 0.0.0.0 0。0。0.0 23。1。1.3 //注意,没有了ip—default network 23.0.0.0的配置
no ip http server
no ip http secure-server
!
R3实验配置不变
R1#sh ip route
Gateway of last resort is 12.1。1.2 to network 0.0.0.0

1.0。0.0/24 is subnetted， 1 subnets
C 1。1.1.0 is directly connected， Loopback0
23。0。0。0/24 is subnetted， 1 subnets
D 23。1。1。0 ［90/2681856］ via 12。1。1.2, 00：02：14， Serial1/0
12。0.0.0/24 is subnetted, 1 subnets
C 12.1.1。0 is directly connected, Serial1/0
D＊EX 0。0。0。0/0 ［170/2681856] via 12。1.1.2， 00:01：00, Serial1/0
R2#sh ip route
Gateway of last resort is 23。1.1。3 to network 0。0。0。0

1.0。0.0/24 is subnetted, 1 subnets
D 1。1。1。0 ［90/2297856］ via 12.1.1。1, 00:01：52， Serial2/0
2.0.0。0/24 is subnetted, 1 subnets
C 2.2.2.0 is directly connected, Loopback0
23。0。0。0/24 is subnetted, 1 subnets
C 23。1。1。0 is directly connected， Serial1/0
12。0。0.0/24 is subnetted， 1 subnets
C 12。1.1。0 is directly connected， Serial2/0
S＊ 0。0。0。0/0 ［1/0］ via 23。1。1.3
用R1去ping 3.3.3。3 也是可以通的。

最后给大家留几个问题思考一下：
1. R2配置默认路由时这样配置：ip-default network 23。1。1。0会出现怎样的现象？
2.回归原始问题：R1路由表中仅有这样一条路由
D＊ 23.0。0。0/8 ［90/2681856] via 12。1.1.2， 00：06:48, Serial1/0，那怎样会在ping 3.3.3.3或其他未知网段时去找R2呢，这一条并没有明确说明。
