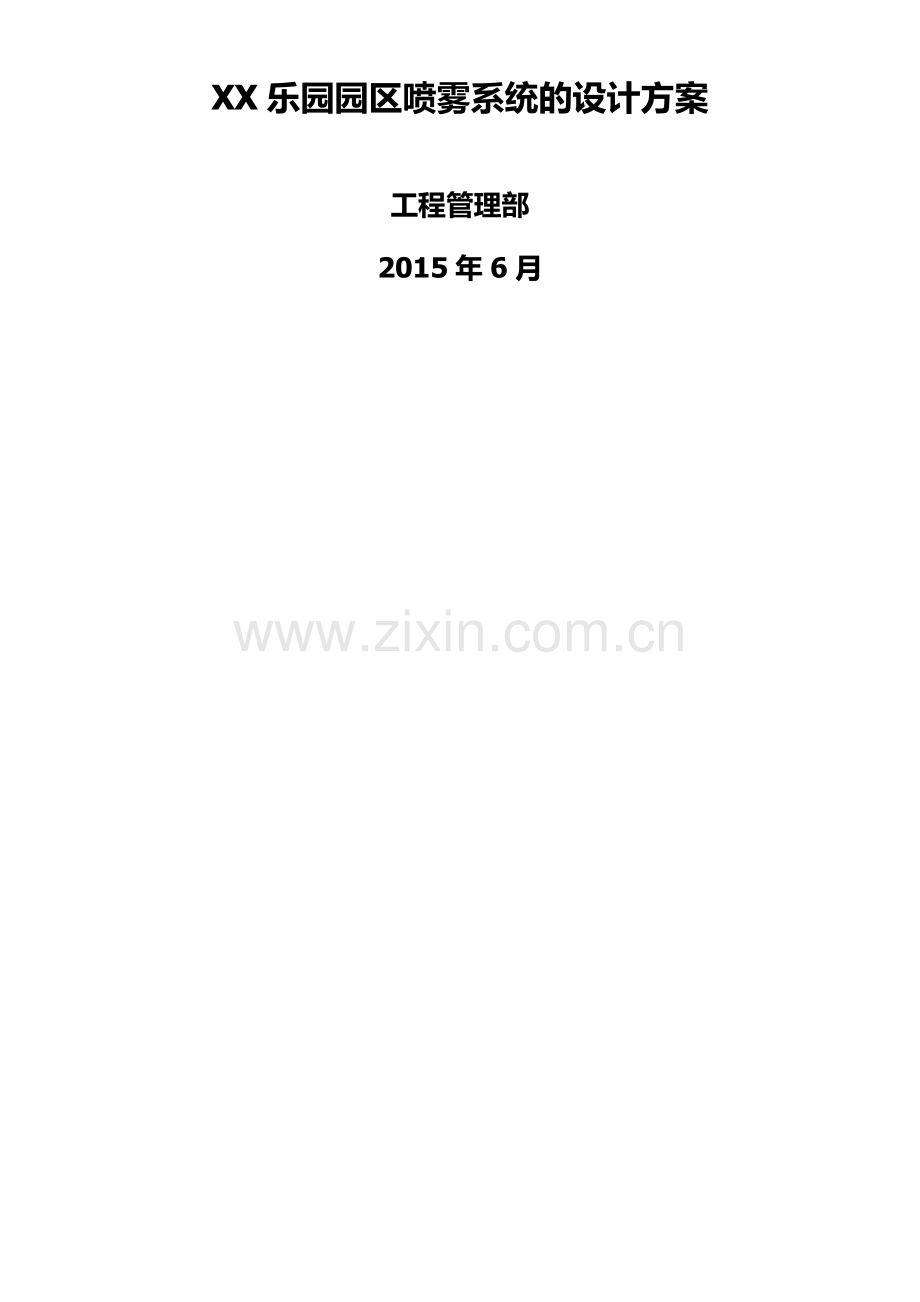

XX乐园园区喷雾系统的设计方案
工程管理部
2015年6月
Xx乐园园区喷雾系统设计方案
一、喷雾系统设计目的：
1、喷雾系统的增湿降温功能
喷雾系统所喷出的雾滴可以带走局部环境的热量，同时增加了空气湿度,将原水经专业水处理之后,并通过高压微孔撞击技术所产生的雾效，能产生大量具有“空中维生素"之称的负离子,营造出城市中独享的“森林氧吧”，改善空气质量，有益身心健康.
2、喷雾系统的除尘作用
喷雾系统通过对水的过滤净化处理，将水雾化喷撒到空气当中，致使空气中尘埃和悬浮颗粒物，被喷雾形成的雾滴覆盖和包裹,颗粒自重增大而坠落，无法扬起,不但保证周围环境的湿度，而且不会产生积水，营造健康宜人的环境,保障游客呼吸到新鲜纯净湿润的空气。
3、喷雾系统的造景功能
雾既可轻盈婉约，虚无飘渺，又可溟溟漠漠，浩浩漫漫，即可单独成景，自成一方天地,又可结合水系、假山、绿植、灯光等各种元素而形态各异，相得益彰。其变化多端的形态和功能，将为中国园林的景观意境更添水墨元素.其特有的保湿功能，能更好的兼具植物的养护和生长。
二、喷雾系统组成及工作原理:
1、 喷雾系统的设备组成
喷雾喷嘴
高压管路
电 磁 阀
水质净化系统
高压主机
电 磁 阀
28323 6EA3 溣
D*25560 63D8 揘21541 5425 吥21626 547A 呺

水 源

电脑远程控制系统

2、喷雾系统的工作原理
水源经过水质净化系统进行微粒截留和细菌净化后进入高压机组进行加压（一般在60—80bar）,之后通过高压管道到达喷雾喷嘴，水在压力作用下通过小孔喷出，实现压力势能向动能的转换，从而获得相对于周围气体较高的流动速度，通过气液之间强烈的剪切作用来实现液体的雾化，对电脑远程控制系统进行参数设置设定喷雾系统的运行时间，以及通过电磁阀控制系统的流量。
三、喷雾系统设计方案
1、园区大门售票厅等候区
（1）选择原因：园区大门售票厅等候区客流量大且周围无遮阴棚，采用喷雾降温系统降低局部区域温度,提高游客舒适度，减少游客排队等候烦躁情绪，防止游客出现高温中暑事件。
（2）主要设备材料清单
设备名称
规格
数量
备注
喷雾主机
JS-A03/220V50HZ-0。8kw
2台

三段式降温喷头
1/8牙
=24305 5EF1 廱26899 6913 椓33597 833D 茽36722 8F72 轲28601 6FB9 澹_24667 605B 恛
100个
材质为304不锈钢
喷头座

100个
材质为黄铜
高压紫铜管
3/8”1M
100米

2、 园区内广场七彩球
（1)选择原因：园区内广场的七彩球原有喷雾系统设备老化、部分喷嘴堵塞严重，喷雾造景效果差,利用原有的预埋管路对七彩球的喷雾系统进行升级改造。
(2）主要设备材料清单
设备名称
规格
数量
备注
喷雾主机
JS-A25/380V50HZ—4kw
1台

4v37615 92EF 鋯a26537 67A9 枩26091 65EB 旫22072 5638 嘸
红宝石撞击式喷头
1/8牙
220个
材质为304不锈钢
喷头座

220个
材质为黄铜
高压紫铜管
3/8”1M
173米
材质为黄铜
3、 中国馆入口喷泉
（1)选择原因：中国馆入口的喷泉是游客进入园区的必经的景观区,在此增加造景喷雾系统与原有水池景观相结合，增强一种艺术梦幻美感。
（2)主要设备材料清单
设备名称
规格
数量
备注
330387 76B3 皳F34128 8550 蕐37253 9185 醅32788 8014 耔25198 626E 扮
喷雾主机
JS-A25/380V50HZ-4kw
1台

红宝石撞击式喷头
1/8牙
220个
材质为304不锈钢
喷头座

220个
材质为黄铜
高压紫铜管
3/8”1M
176米
材质为黄铜
4、 美国区跳楼机处通道休息区
（1）选择原因：美国区是全园区游客客流量较大的区域，有大量游客在此处休息，增加喷雾降温系统，可以使大量游客滞留在美国区，增加美国区游乐设备的上座率。
(2）主要设备材料清单
设备名称
22796 590C 夌37169 9131 鄱32619 7F6B 罫32173 7DAD 維—28239 6E4F 湏
规格
数量
备注
喷雾主机
JS—A20/380V50HZ-3kw
1台

三段式降温喷头
1/8牙
170个
材质为304不锈钢
喷头座

170个
材质为黄铜
高压紫铜管
3/8”1M
138米
材质为黄铜
5、 高空飞翔等候区
24751 60AF 悯30918 78C6 磆F29663 73DF 珟38870 97D6 韖q
(1)选择原因：高空飞翔美国区是属于上座率较好的游乐设备，等候排队游客较多，且等候区均无遮荫植被,设置喷雾降温系统降低局部区域温度,提高游客舒适度，减少游客排队等候烦躁情绪,防止游客出现高温中暑事件。
（2）主要设备材料清单
设备名称
规格
数量
备注
喷雾主机
JS—A15/380V50HZ—3kw
1台

红宝石撞针式喷头
1/8牙
120个
材质为304不锈钢
喷头座

120个
材质为黄铜
高压紫铜管
3/8”1M
s33959 84A7 蒧23327 5B1F 嬟22350 574E 坎33150 817E 腾_28685 700D 瀍28770 7062 灢
116米
材质为黄铜
6、荷兰区翼天、海盗船、探空飞梭等候区
（1）选择原因:荷兰区翼天、海盗船和探空飞梭是属于上座率较好的游乐设备，等候排队游客较多,且三个等候区均无遮荫植被，设置喷雾降温系统降低局部区域温度，提高游客舒适度，减少游客排队等候烦躁情绪，防止游客出现高温中暑事件。
（2）主要设备材料清单
设备名称
规格
数量
备注
喷雾主机
JS—A25/380V50HZ-4kw
1台

红宝石撞针式喷头
1/8牙
120个
材质为304不锈钢
喷头座

120个
［634043 84FB 蓻。35745 8BA1 计39401 99E9 駩I
材质为黄铜
高压紫铜管
3/8”1M
170米
材质为黄铜
三、喷雾系统运行成本核算
喷雾系统一天运行8小时，采用开一分钟停一分钟的间歇式循环运行模式，因而一天机器运行时间为4小时。
1、电费：4kw/h(主机功率） ×4h×3台(主机数量） ×1元/kw=48元；
3kw/h(主机功率） ×4h×2台(主机数量） ×1元/kw=24元；
0.8kw/h(主机功率） ×4h×2台(主机数量) ×1元/kw=6。4元;
2、水费： 25L/min(主机流量）×60×4h×3台(主机数量）÷1000×2.5元/T=18元；
15L/min(主机流量)×60×4h×1台（主机数量）÷1000×2。5元/T=9元；
20L/min（主机流量）×60×4h×1台(主机数量)÷1000×2.5元/T=12元；
3L/min(主机流量)×60×4h×2台(主机数量）÷1000×2。5元/T=3.6元
合计，喷雾系统设备全部运作一天成本在121元，每月的维护费用在3630元。
四、喷雾系统造价成本核算
产品名称
规格
20648 50A8 储23858 5D32 崲U
8
数量
单位
单价(元)
金额(元）
备注
喷雾主机
JS—A25/380V50HZ—4kw
3
台
13800
41400

喷雾主机
JS—A20/380V50HZ—3kw
1
台
11600
11600

31364 7A84 窄x34574 870E 蜎25922 6542 敂29047 7177 煷36276 8DB4 趴T32342 7E56 繖
喷雾主机
JS—A15/380V50HZ-3kw
1
台
9200
9200

喷雾主机
JS—A03/380V50HZ-3kw
2
台
6800
13600

5级超滤器
JS-RC885
7
组
580
4060

)35021 88CD 裍Dll0
红宝石撞击式喷头
1/8牙
680
个
26
17680
304不锈钢
三段式降温喷头
1/9牙
270
个
18
4860
305不锈钢
喷头座

680
个
16
^｛40656 9ED0 黐26453 6755 杕36807 8FC7 过,38424 9618 阘
10880
黄铜
90度弯头

50
个
18
900
黄铜
直接头

30
个
16
480
黄铜
三通接头

45
个
18
810
黄铜
末端塞头

20
个
18
360
黄铜
高压紫铜管

873
米
21
18333
黄铜
材料小计
134163

安装费用
50000

不含税后小计
184163
