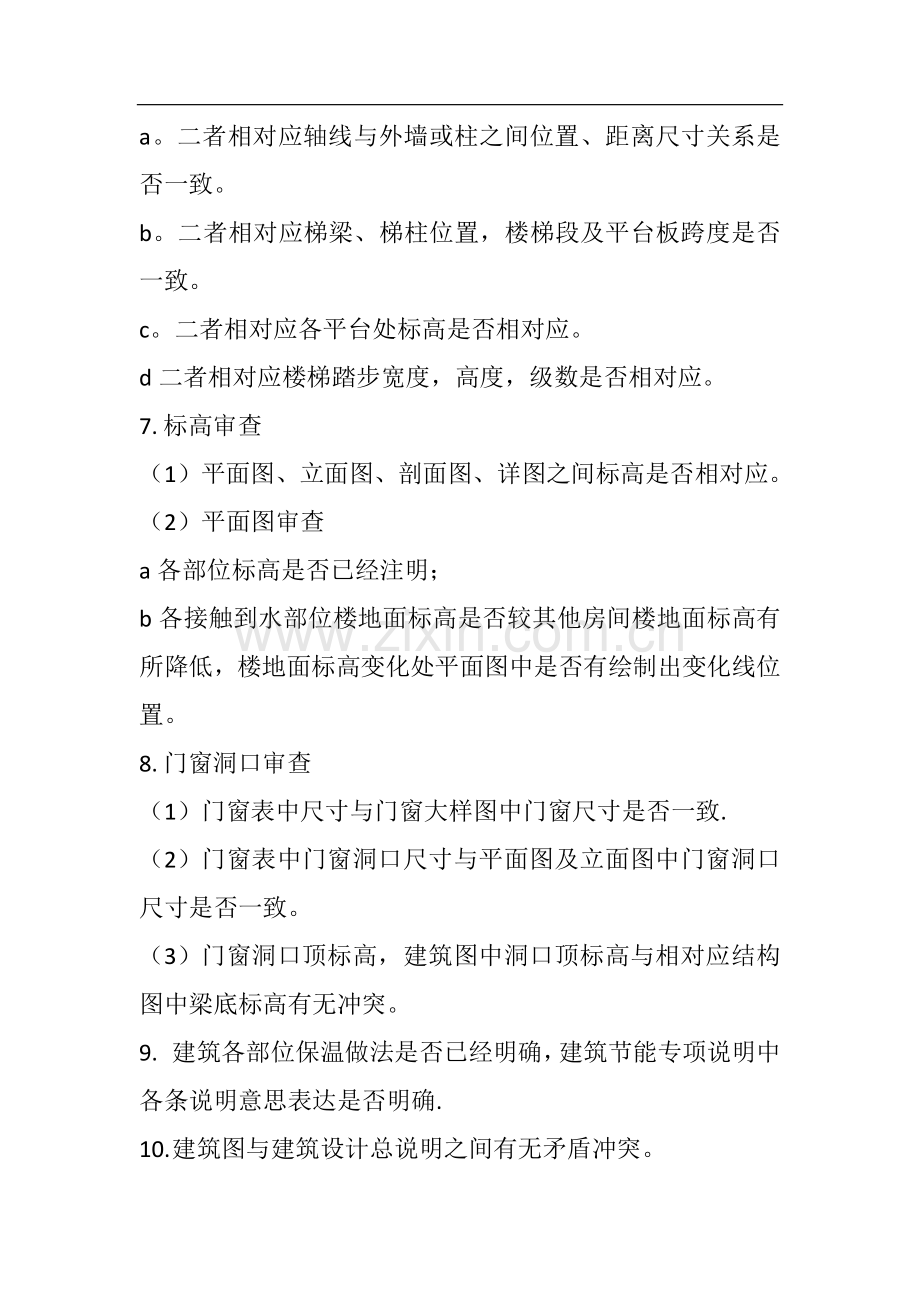

图纸会审关于图纸问题检查的经验技巧总结（1）一、 建施审查1. 查看图纸目录，检查图纸页数是否足够。2. 检查各页图纸图名和图样是否相对应。3. 查看上下各层轴线间尺寸是否一致。（1） 各层平面图最外围标注的总尺寸是否一致。（2）建筑物4个墙角位置及不规则建筑转角位置，各层平面图相对应轴线与外墙或柱之间平面位置、距离尺寸关系是否正确。4. 平面图与立面图对应审查（1） 立面图图名与图样是否相对应。东西南北四个立面图图名与图样视图方向间关系是否正确。（2） 二者对应轴线与建筑物外墙或柱间距离关系是否一致。（3） 二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。5. 平面图与立面图对应查看（1） 剖切符号剖切位置与剖面图是否相对应,视图方向是否正确.（2） 二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。（3） 二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。6. 索引符号与详图相对照（1） 索引符号所索引位置与详图是否相对应。(2）二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。（3）二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。7。楼梯间大样图审查（1)楼梯间大样图中各层平面图相对照。a。各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置，各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。c。各层门窗洞口大小，平面位置及柱、墙平面位置及尺寸是否一致。（2）楼梯间大样图中各层平面图与建筑物各层平面图中楼梯相对照。a.各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置,各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。c.各层门窗洞口大小，平面位置及柱、墙平面位置及尺寸是否一致。d。二者相对应各平台处标高是否相对应。(3)楼梯间大样图中各层楼梯间平面图与楼梯剖面图相对照。a。二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否一致。b。二者相对应梯梁、梯柱位置，楼梯段及平台板跨度是否一致。c。二者相对应各平台处标高是否相对应。d二者相对应楼梯踏步宽度，高度，级数是否相对应。7. 标高审查（1） 平面图、立面图、剖面图、详图之间标高是否相对应。（2） 平面图审查a各部位标高是否已经注明；b各接触到水部位楼地面标高是否较其他房间楼地面标高有所降低，楼地面标高变化处平面图中是否有绘制出变化线位置。8. 门窗洞口审查（1） 门窗表中尺寸与门窗大样图中门窗尺寸是否一致.（2） 门窗表中门窗洞口尺寸与平面图及立面图中门窗洞口尺寸是否一致。（3） 门窗洞口顶标高，建筑图中洞口顶标高与相对应结构图中梁底标高有无冲突。9. 建筑各部位保温做法是否已经明确，建筑节能专项说明中各条说明意思表达是否明确.10. 建筑图与建筑设计总说明之间有无矛盾冲突。11. 室内外装修做法有无遗漏.二、 结构施工图审查1.查看图纸目录，检查图纸页数是否足够.2。检查各页图纸图名和图样是否相对应。3。查看上下各层轴线间尺寸是否一致。（2） 各层平面图最外围标注的总尺寸是否一致。（2)建筑物4个墙角位置及不规则建筑转角位置，各层平面图相对应轴线与外墙或柱之间平面位置、距离尺寸关系是否正确。4。柱施工图审查（1）柱平法标注审查。（2）审查上下各层柱平面位置及与轴线间位置关系是否相对应。5.梁施工图审查（1）各层位于建筑物外围墙边缘位置处，梁与柱之间平面位置关系是否相同。（2）梁平法标注是否明确.6.基础施工图审查（1）基础平法标注审查。7.楼梯施工图审查(1）楼梯间大样图中各层平面图相对照。a.各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置，各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。c。各层柱、墙平面位置及尺寸是否一致.（2）楼梯间大样图中各层平面图与建筑物各层平面图中楼梯相对照.a。各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置，各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。c。各层柱、墙平面位置及尺寸是否一致.d。二者相对应各平台处标高是否相对应。（3）楼梯间大样图中各层楼梯间平面图与楼梯剖面图相对照。a.二者相对应轴线与外墙或柱之间位置距离尺寸关系是否一致.b。二者相对应梯梁、梯柱位置，楼梯段及平台板跨度是否一致。c。二者相对应各平台处标高是否相对应。d二者相对应楼梯踏步宽度，高度,级数是否相对应。三、 建筑施工图与结构施工图对照审查1. 标高审查。建施与结施之间的标高是否对应，注意屋面顶标高应二者应一致（注：屋面顶标高是由建筑图设计师确定的，是不管在建筑图或是结施图中均以屋面板结构顶标高表示的，因为屋面做法一般比较厚，影响的东西会比较多，特别是露台这种与建筑物室内地面标高有较大联系的部位，所以屋面高度由建筑图设计师确定，以避免建筑图与结构图之间可能会产生的矛盾)。2. 轴线平面关系审查。建筑施工图平面图与结构平面图对照审查。3. 结构施工图中梁、板平面位置与建筑施工图中墙体及房间平面位置关系审查。4. 结施中柱的平面位置及与轴线距离关系与建施中柱相对照。5. 结构施工图中梁底标高与建施中门窗洞口顶标高审查。6. 建筑施工图中有水部位房间对应结施中相应位置处板顶标高是否有所降低.建施中首层地面标高与结施中相对应位置处梁顶标高是否有冲突。
