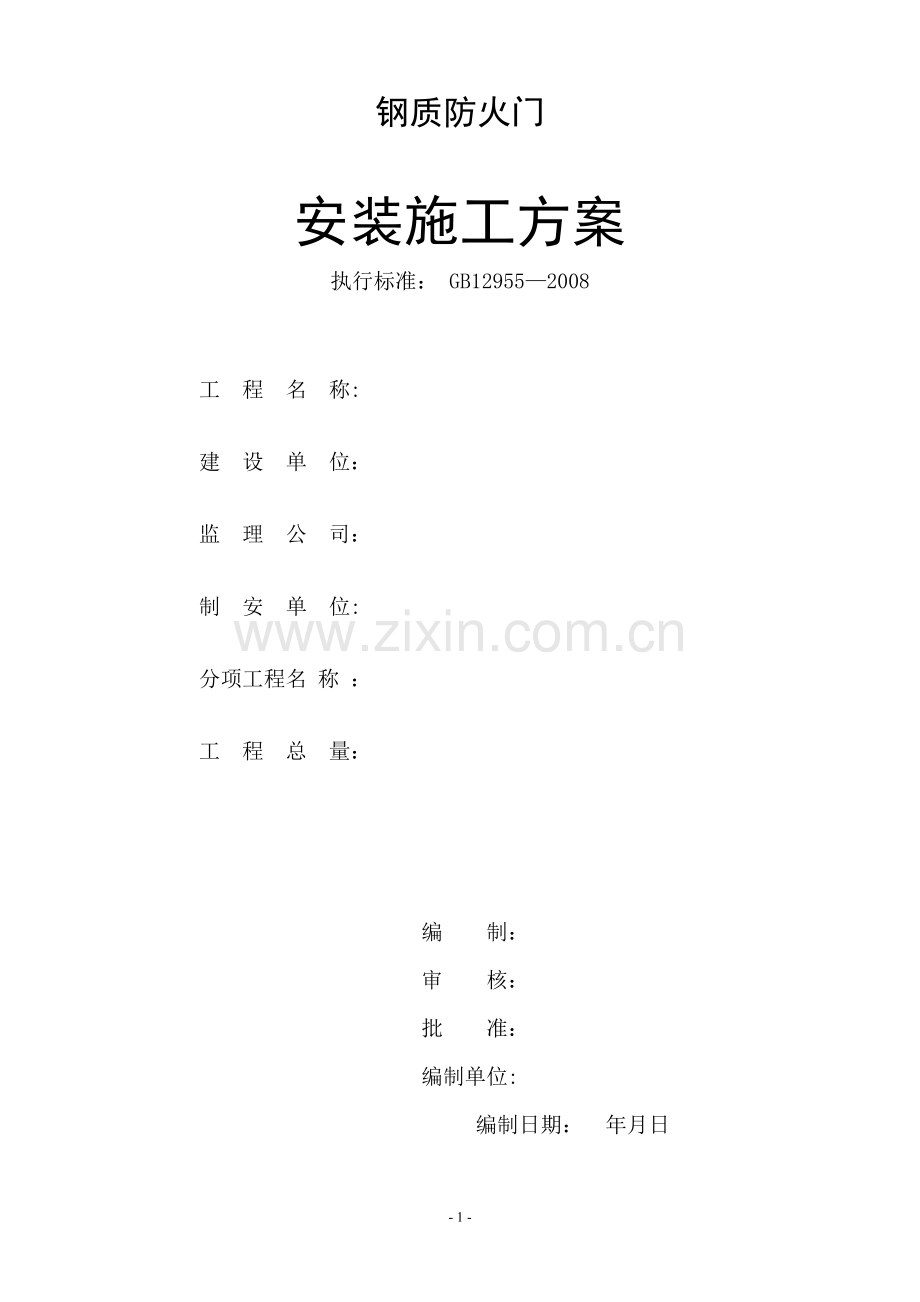

钢质防火门

安装施工方案
执行标准： GB12955—2008

工 程 名 称:
建 设 单 位：
监 理 公 司：
制 安 单 位:
分项工程名 称 ：
工 程 总 量：

编 制：
审 核：
批 准：
编制单位:
编制日期： 年月日

一、 工作内容：
预留洞口的测量：成品的检查验收及现场搬运;框扇的安装和固定；五金件的安装和调整：填写质量自检表；督促土建对成品的保护和配合甲方验收。
二、 钢质防火门的安装简介：
1、钢质防火门安装数量、规格及部位；
型 号
规 格
数 量（樘）
部 位
备 注

甲
乙

2、安装固定方法：
采用膨胀螺栓固定安装，用ø10电锤钻头在墙体门框安装孔对应位置打孔，再用φ10×95的膨胀螺栓固定门框。
3 、安装施工人员配备情况：
项目、技术负责人： 现场负责人：
现场质检： 施工组长：
施工人员：
4 、进场安装时间及计划完工时间：
进场时间： 计划完工时间：
三、 安装施工前的准备及注意事项:
1 、对墙体、洞口质量要求：
( 1 )防火门应采用预留洞口安装。
（ 2 )对同一类型防火门与相邻洞口应保持通线,洞口应横平竖直。
2 、防火门应放置在清洁、平整的地方,且避免日晒雨淋，不得与腐蚀物质接触。
3 、装卸门时应轻拿、轻放，垂直运输防火门其表面应用非金属软质材料衬垫。
4、安装用的工具应齐备；材料应齐全：量具应定期检查.
5、防火门安装前，应按设计图纸要求检查待安装防火门数量、规格、开启方向等。
四、防火门安装工艺流程:
确定基准线、中心线

定孔位

打膨胀螺栓孔

框扇进洞口

调整定位

拧紧螺栓

与墙体固定

土建洞口抹灰

土建清理砂浆

装锁具、闭门器等五金件
五、安装操作规程：
1 、门的安装应在地面工程施工前进行。
2 、将成品门搬到相应的洞口旁，在洞口上画出相应垂直中心线。
3 、根据门框上的安装孔位确定位置,用ø10电锤钻在墙体打孔。
4、门框装入洞口,确定安装位置,预拧膨胀螺栓，先将上框固定一个点,调整垂直度,水平度及直角度，其允许偏差均应符合规定，安装时应采取防止门框变形，并根据现场情况确定门框下埋尺寸（以地平面标高线为准）。
5 、调整完毕后再将其余各点固定。
6 、框与洞口调整缝用水泥砂浆堵塞(土建完成）。
7、安装五金配件，各五金件安装牢固、位置正确、使用灵活。
六、防火门安装质量要求及检验方法:
项目
质量要求
检验方法
表面
喷塑无脱皮,反锈，表面平整、洁净，大面无划痕、碰伤
观察
五金件
齐全，位置正确，安装牢固，使用灵活，达到各自功能
观察、尺量
门框
安装位置正确，固定牢固，固定点数量,位置及固定方法正确开启方向正确
手板、尺量
门
开关灵活，关闭严密，无倒翘，开关力合适（＜＝ 80N)搭接均匀，阻燃密封条不得脱槽
手板、观察、测力计

七、防火门安装质量允许偏差:
项目
允许偏差（mm）
检验方法
门框的正、侧面垂直度
±3
用线坠、检测尺
框的对角线长度差
±3
钢卷尺
框与扇、扇与扇接触外高低差
±2
钢板尺

门扇对口缝、扇与框间立缝框上留缝宽度
1.5-2。5

钢板尺、塞尺
1.0—1.5

门扇与地面间留缝高度
外门4-6㎜
钢板尺
内门6—8㎜
钢板尺
厂房大门10-20㎜
钢板尺

八、防火门安装施工安全与安全措施
1、进入施工现场，应熟悉通道及安装环境,严禁进入危险施工地段，强化安全自我保护意识.
2、施工现场成品及辅助材料应堆放整齐，门框、扇码时应设垫木以保证通风,避免受潮及倾斜。
3、施工人员应穿戴防护用品，外墙防火窗安装、油漆时应配戴安全带，服从现场安全管理,做到文明、安全施工。
4、应经常检查电动工具有无漏电现象，电源线应使用海底线缆，严禁乱搭乱接电源.
