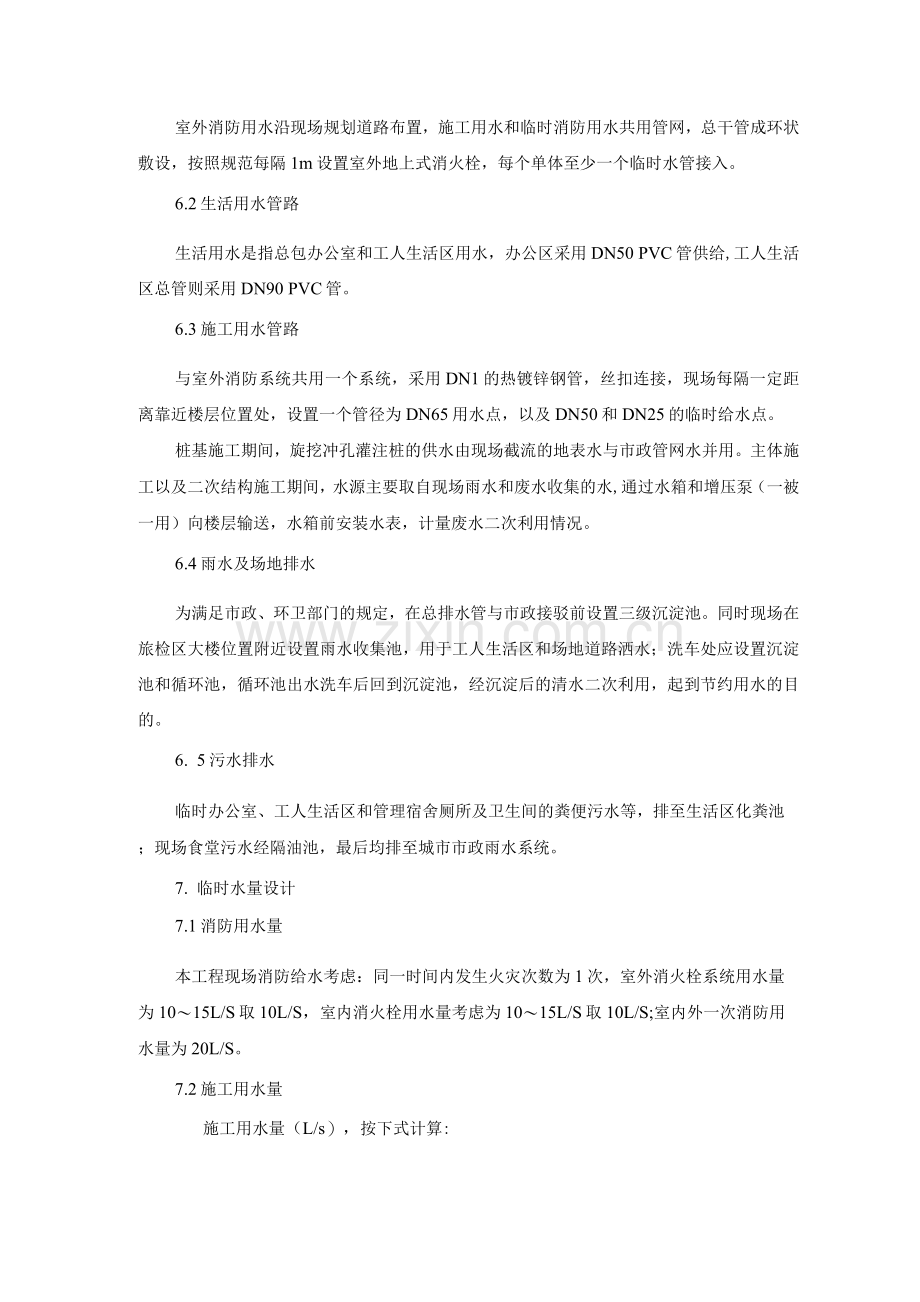

室外消防用水沿现场规划道路布置，施工用水和临时消防用水共用管网，总干管成环状敷设，按照规范每隔1m设置室外地上式消火栓，每个单体至少一个临时水管接入。
6.2生活用水管路
生活用水是指总包办公室和工人生活区用水，办公区采用DN50 PVC管供给,工人生活区总管则采用DN90 PVC管。
6.3施工用水管路
与室外消防系统共用一个系统，采用DN1的热镀锌钢管，丝扣连接，现场每隔一定距离靠近楼层位置处，设置一个管径为DN65用水点，以及DN50和DN25的临时给水点。
桩基施工期间，旋挖冲孔灌注桩的供水由现场截流的地表水与市政管网水并用。主体施工以及二次结构施工期间，水源主要取自现场雨水和废水收集的水,通过水箱和增压泵（一被一用）向楼层输送，水箱前安装水表，计量废水二次利用情况。
6.4雨水及场地排水
为满足市政、环卫部门的规定，在总排水管与市政接驳前设置三级沉淀池。同时现场在旅检区大楼位置附近设置雨水收集池，用于工人生活区和场地道路洒水；洗车处应设置沉淀池和循环池，循环池出水洗车后回到沉淀池，经沉淀后的清水二次利用，起到节约用水的目的。
6. 5污水排水
临时办公室、工人生活区和管理宿舍厕所及卫生间的粪便污水等，排至生活区化粪池；现场食堂污水经隔油池，最后均排至城市市政雨水系统。
7. 临时水量设计
7.1消防用水量
本工程现场消防给水考虑：同一时间内发生火灾次数为1次，室外消火栓系统用水量为10〜15L/S取10L/S，室内消火栓用水量考虑为10〜15L/S取10L/S;室内外一次消防用水量为20L/S。
7.2施工用水量
施工用水量（L/s），按下式计算:
£0，v 类8> 36
式中K1 一未预计的施工用水系数（1.05〜1.15）
Q1 —工程量，取最高日混凝土养护量250m3 ;
N1 -施工用水定额（L/立方米），养护耗水量3L/立方米。
K2 —用水不均衡系数，取1.5
|门 rr 抑函 _ 250X3X1.5
8X36 =4血/$

施工生产用水量施工机械临时用水量q2,由于采用商品混凝土，不考虑机器用水量。
7.3施工现场生活用水
施工现场生活用水q3
现场高峰人数以11人计算，每人每天用水40L计算。
q3=P1*N3*K4/8/36=550 x40 x1.5/8/36==2.3L/s
其中：P1——施工现场高峰昼夜人数（L/s），取11人;
N3——生活用水定额（L/s），N3=40L/人.班;
K4——生活用水不均衡系数，取K4=1.5
7.4生活区生活用水
生活区生活用水量q4
.•: 一 =P2*N4*K5*11*1*2.25/24/36=2.88L/S
其中：P2—施工现场高峰昼夜人数（人）
K5 —施工现场用水不均衡系数（2.0〜2.5）
N4 —施工现场生活用水定额（一般为80 - 120L/A班）
7.5现场总用水
现场总用水量Q
q1+q2+q3+q4 =4.5+2.3+2.88 =9.68L/Sq=15L/S
取总用水量 Q = 10+0.5 x( 4.5+2.3+12.88 =14.84 L/S
外加10%不可避免的水管漏水损失，实际总用水量预计为16L/s
7.6总干管供水管径
4X 15
总干管供水管径d
3~14 X 2.5 X 10 = °-°874m
d= w
丽0
考虑到管路水量损失，故取总干管管径为1。
各用水点管径按下列要求布置：
临时办公室和工人生活区用水支管，采用DN50 PVC管供给。
现场消火栓用水支管采用DN1镀锌钢管从主干管引入。
7.7临时供水系统计算
室外临时消防系统的设置目的在于保护施工现场、主体建筑低层部分及邻近建筑物。本工程室内外临时消火栓系统用水量总计10L/&
室外消防管采用DN1管线，沿建筑物周边布置。根据规范要求，室外共设置DN65地上式消火栓6套，布置间距不大于1m保护半径满足消防规范要求。每套消火栓配25m水龙带，19mm水枪，消火栓昼夜设有明显标志（即低压照明）,
8. 室内消火栓系统设计
8.1室内消火栓给水
室内消火栓系统设计采用临时高压系统。在给水点附近设置消防泵房，这样可以最大限度地节省管材；消防泵房设置二台消防水泵和一个消防水箱（拟利用钢板焊接）。消防水箱的体积为18m3,以保证火灾发生时水泵15min的用水量,满足规范要求。场生活用水与生产用水及临时消防共用一套系统，当现场施工高度小于20m时（地上三层），市政压力流量能够满足现场用水需要，四层以上施工时再启用水泵加压。消防给水的压力满足1.2Mpa，待管道完成进行压力试验,热镀锌钢管可承受工作压力。
8.2室内消火栓设计
由于是临时消火栓系统，故按1支水枪充实水柱到达任何部位考虑。消防进楼里管设5处（每栋楼一处）由室外临时消防给水管网引入。本方案每个建筑物内设1根DN1消防竖管。竖管上每隔一层设1套DN65室内消火栓，每套消火栓配25m水龙带，19mm水枪喷嘴，并在每隔一层预留两个DN15施工用水,竖管的具体位置应满足位置明显、易于取用、位于建筑中部的原则。
8.3灭火器设置
灭火器设置，每个室内消火栓下设置2套泡沫灭火器。办公区以及库房安放灭火器和黄沙土，布置均衡，标志醒目，挂放牢靠。
8.4消防泵的选择：
水泵扬程计算公式如下：
H = H1+H2+H3
H为水泵扬程（m）
H1为水泵吸水管到最不利点高差（m）
H2为管道水头损失（m）。按H1的10%计算。
H3为最不利用水点出水水压（m）
消防时消防加压泵流量为20L/s，建筑物用水点高度按1米考虑，室内消防水泵扬程计算如下：
H = H1+H2+H3
H1 取 1 m
H2 = H1x10% = 10.0m
H3 = 10m
H = H1+H2+H3 = 1+10+10 =120m
8.5水泵选型
根据以上计算，消防及施工用水加压泵的流量15L/S，扬程120米，设计选用给水设备XQZ-15-120 （2台主泵XBD12/20-1G/6、功率37kW，一台稳压泵32LG6.5-15>8、功率 5.5Kw ）。
9. 排水设计
本方案现场排水主要包括生产排水和雨水排水以及餐厅外洗手池排水和厕所污水排水。
9.1厕所的污水排水
厕所的污、废水先排入化粪池沉淀后，通过DN3的排水干管排入市政污水管网，现场生活区地下有化粪池33 m ,可满足使用。餐厅设隔油池经处理后排入排水干管然后再排到市政雨水管网。
9.2雨水及施工废水
在施工现场6m宽临时道路边，设置3 x3排水沟，在现场6m宽临时道
路侧边设置DN5mm 大管道作为施工现场雨水、污水、废水的排水管道，经过三级沉淀池沉淀澄清后排至市政管线，在临时排水管线处，每隔35m设置排水检查井，检查井大小为7 x7mm,深度根据大管道的底标高。
现场设置雨水收集池，专门收集场地内雨水和生活废水，用于工人生活区及施工道路的喷洒用水。
为满足业主及市政环卫部门对运输清洁的要求，现场入处设置冲洗槽，主要满足混凝土泵车及混凝土罐车出场的清洗，同时可将池内经沉淀后的清水用来进行现场洒水使用，起到节约用水的目的。位置详见施工现场排水布置图。
10. 管材设计
本方案室外环网及室内消防及生产用水管道采用热镀锌钢管，厕所及洗手池的生活用水采用PVC管。
11. 临时用水系统的维护与管理
施工时应注意保证消防管路畅通，消防栓箱内设备完备且箱前道路畅通，无阻塞或堆放杂物。
加强管理用水，严禁出现长流水的浪费现象，取水龙头均采用陶瓷密闭型龙头，现场临水使用设专人负责。
排水沟、雨水要经常清理，保证排水通畅，泵车沉淀、除尘地设专人清挖,不得向排水沟内排泄灰浆、渣土。加强现场厕所的卫生管理，及时冲洗、清扫，保持整洁、无臭味散发。指定专人打扫、清理，并严格进行卫生间制度管理。
现场排水沟定期进行清理，保证排水畅通。施工现场、办公区应及时清扫，保证干净、无积水。地下室用水应严格管理制度，有渗漏水时应及时排出。
12. 附图
部门安全职责权限
项目经理安全生产职责
1. 认真贯彻落实国家、政府有关安全生产的方针、政策、法规，及时传达落实中央及地方政府对当前安全生产的指示或会议精神。
2. 对项目的安全生产负全面领导责任。
3. 认真执行公司安全生产管理目标，确保项目安全管理达标。
4. 负责建立和完善项目安全组织保证体系，并领导其有效运行。
5. 定期召开项目安全生产领导小组会议，认真研究与分析当前项目安全生产动态、特点，并对存在隐患采取有力措施进行整改，以确保安全生产。
6. 对项目安全防护费用投入进行决策。
项目技术负责人安全生产职责
1. 主持编制项目施工组织设计及安全技术方案。
2. 主持施工组织设计及安全技术方案交底。
3. 对修改或变更的施工组织设计及安全技术方案进行重新审批与把关。
4. 主持编制冬雨期施工安全技术方案。
5. 主持制定并审核重大安全隐患整改方案并指导实施。
6. 参与工伤事故的调查处理和项目整体防护设施及重点防护设施的验收。
项目生产副经理安全生产职责
1. 负责领导项目的施工生产安全管理工作。
2. 在组织编制施工计划的同时，将重要安全防护设施、设备的实施工作（如支拆脚手架、安全网、塔吊、外用电梯等）纳入计划，列为正式工序。
3. 组织区域责任工程师开展施工过程的安全监督与控制。
4. 定期组织项目安全大检查，对检查出的安全隐患定措施、定人员限期整改;组织专业责任工程师认真贯彻落实施工组织设计所规定的安全技术措施及冬、雨期施工安全技术措施。
5. 负责因工伤亡事故现场的保护、伤员抢救及事故调查、报告与处理。
6. 定期召开安全生产管理会议，就当前安全生产动态进行分析，对存在安全隐患采取有力措施，责成相关人员整改。
项目商务合约部经理安全生产职责
1. 在分包单位进场前签订总分包安全管理合同或安全管理责任书。
2. 在经济合同中分清总分包安全防护费用的划分范围。
3. 在每月工程款结算单中扣除由于违章而被处罚的罚款。
项目区域责任工程师安全生产职责
1. 对本区域内安全生产工作负全面管理责任，实现项目经理部制定的安全生产目标。
2. 组织专业责任工程师认真贯彻落实上级有关安全生产的规定、指令及施工组织设计所规定的安全技术保证措施。
3. 定期对本管辖区域内的安全生产工作进行检查，对发现或存在的安全隐患要责令专职责任工程师限期整改。
4. 负责保护发生在本区域内的安全事故现场和组织相关人员进行调查，并提出具体防范措施及处理意见。
5. 负责组织本区域单位工程防护设施及重点防护设施进行验收。
项目专业责任工程师安全生产职责
1. 组织所管辖的分包商认真贯彻执行上级有关安全生产的规定、指令及施工组织设计规定的安全技术保证措施。
2. 对分包商所进行的安全技术交底工作进行监督与检查。
3. 深入现场，加强对薄弱环节的监控，把好安全生产关；及时发现并制止分包商的违章指挥、违章操作或无证上岗等行为，必要时可令其停止作业，对情节严重者可予以经济处罚。
4. 参加项目或本区域责任工程师组织的安全检查活动，对发现的隐患按整改通知单的要求，督促整改。
5. 检查班组的每周安全活动是否认真进行。
6. 负责保护事故现场，参与安全事故的调查、分析与处理。
7. 对分包工人的作业环境与劳动保护用品是否符合有关安全生产的规定进行现场监督与检查。
项目专职安全员安全生产职责
1. 宣传和贯彻党和国家有关劳动保护的方针、政策、法令、法规和上级有关安全生产的规章制度和决议。
2. 经常对施工现场、车间、车辆、机械进行安全检查，发现各种不安全问题要及时向领导和上级主管部门汇报，发现严重不安全隐患和特别紧急的不安全情况时，有权指令先行停止生产，并立即报告有关上级处理。
3. 随时监督检查项目和班组执行安全生产规章制度和安全技术操作规程情况，对违章和冒险作业要立即劝阻，对有可能造成重大伤亡事故者，有权先行指令其停工，签发《安全隐患通知单》并立即报告领导处理。对不认真执行或不执行安全规章制度的单位和个人有权越级上报。
4. 参加由项目主持编制的施工方案和年度安全技术措施计划，对安全技术措施提出意见，并在施工中监督检查其落实和执行情况。
5. 参加公司或二级机构组织的安全生产检查，对不安全问题提出改进措施和意见，并监督其整改和实施。
6. 督促工长和班组执行安全交底、安全检查和安全活动日工作，支持和指导班组兼职安全员工作。
7. 协助二级机构、项目和班组对职工进行安全教育和安全技术操作规程的学习。
8. 参加安全事故的调查和处理，作好工伤事故的统计、分析和上报工作，会同有关人员提出防止事故的措施，并监督检查实施。
项目兼职安全员安全生产职责
1. 积极协助班组长的班前安全检查和施工中遵守安全技术操作规程的检查，并做好下班时的安全检查，发现不安全问题及时向领导报告。
2. 积极协助班组长，对本班人员进行安全技术操作规程的学习和安全教育工作。
3. 主动协助班组长组织工人分析事故原因，提出预防措施并督促实施。
4. 教育工人正确使用各种安全装置和个人防护用品。
工人安全生产职责
1. 在“安全促进生产、生产必须安全”的原则下，牢固树立安全第一的思想，努力提高自我保护意识。
2. 自觉遵守各项安全规章制度，遵守安全技术操作规程和劳动纪律，不得违章作业和冒险施工。
3. 施工前要全面检查施工场地、防护措施、机具设备、电源线路、易燃、易爆物品等安全情况，存在不安全问题时，要及时向班组长或安全员汇报，在事故隐患未排除前，不得进行操作。
4. 施工中要注意安全并经常检查施工环境的安全情况，注意班内和工种间的互相配合，避免互相影响而发生工伤事故。
5. 施工结束时，全面检查施工现场、电源、线路、机械设备，不得遗留可能发生安全事故的隐患。
6. 接受安全人员的检查和监督，违章作业一经指出就要进行改正。
7. 接受安全技术交底，并在操作过程中严格遵守。
8. 发生工伤事故要保护好现场，如实讲清事故经过，要积极协助调查人员工作，接受合理的处分。
9. 经常自学安全技术操作规程，刻苦学习操作技术，提高安全操作技术水平。
10. 身体不适或情况不佳者，除去医院治疗外，应向工长或班长讲清原由，以便安排适当工作。
11. 积极参加班组安全活动。
12. 正确使用各种安全装置和个人防护用品。
分包单位安全生产职责
1. 分包的项目经理是该分包工程安全生产管理工作的第一责任人，必须认真贯彻执行总包的有关规定、标准和总包的有关决定和指示，按总包的要求组织施工。
2. 建立健全安全保证体系。根据安全生产组织标准设置安全机构，配备安全检查人员，每50人要配备一名专职安全人员，不足50人的要设兼职安全员，并接受项目安全部门的业务管理。
3. 分包在编制分包项目或单项作业的施工方案或冬雨期方案措施时，必须同时编制安全消防技术措施，并经总包审批后方可实施，如改变原方案时必须重新报批。
4. 分包必须执行逐级安全技术交底制度和班、组长班前安全讲话制度，并跟踪检查管理。
5. 分包必须按规定执行安全防护设施、设备验收制度，并履行书面验收手续，建档存查。
6. 分包必须接受总包及其上级主管部门的各种安全检查并接受奖罚。在生产例会上应先检查、汇报安全生产情况。在施工生产过程中切实把好安全教育、检查、措施、交底、防护、文明、验收等七关，做到预防为主。
7. 强化安全教育，除对全体施工人员进行经常性的安全教育外，对新入场人员必须进行三级安全教育培训，做到持证上岗，同时要坚持转场和调换工种的安全教育；特种作业人员必须经过专业安全技术培训考核，持有效证件上岗。
8. 分包必须按总包的要求实行重点劳动防护用品定点厂家产品采购、使用制度，对个人劳动防护用品实行定期、定量供应制。并严格按规定要求配戴。
9. 各分包方发生因工伤亡事故，要立即用最快捷的方式向总包方报告，并积极组织抢救伤员，保护好现场，如因抢救伤员必须移动现场设备、设施者要做出记录或拍照。
10. 对安全管理纰漏多，施工现场管理混乱的分包单位除进行罚款处理外，对问题严重、屡禁不改，甚至不服管理的分包单位，予以解除经济合同。
业主指定分包单位安全生产职责
1. 必须具备与分包工程相应的公司资质，并具备《建筑施工公司安全资格认可证》。
2. 建立健全安全生产管理机构，配备安全员；接受总包的监督、协调和指导，实现总包的安全生产目标。
3. 独立完成安全技术措施方案的编制、审核和审批；对自行施工范围内的安全措施、设施进行验收。
4. 对分包范围内的安全生产负责，对所辖职工的身体健康负责，为职工提供安全的作业环境，自带设备与手持电动工具的安全装置齐全、灵敏可靠。
5. 履行与总包和业主签订的总分包合同及《安全管理责任书》中的有关安全生产条款。
6. 自行完成所辖职工的合法用工手续。
7. 自行开展总包规定的各项安全活动。
交叉施工（作业）安全生产职责
1. 总包和分包的工程项目负责人，对工程项目中的交叉施工（作业）负总的指挥、领导责任，总包对分包，分包对分项承包单位或施工队伍，要加强安全消防管理，科学组织交叉施工，在没有针对性的书面技术交底、方案和可靠防护措施的情况下，禁止上下交叉施工作业，防止和避免发生事故。
① 签订总分包合同或协议书中应有安全消防责任工作内容，明确各方的安全责任。
② 制定施工计划时，将交叉施工问题纳入施工计划，应优先考虑。
③ 工程调度应掌握交叉施工情况，加强各分包之间交叉施工的调度管理，确保安全的情况下协调交叉施工中的有关问题。
④ 安全部门对各分包单位实行监督、检查，要求各分包单位在施工中，必须严格执行总包方的有关规定、标准、措施等，协助领导与分包单位签订安全消防责任状，并提出奖罚意见，同时对违章进行交叉作业的施工单位给予经济处罚。
2. 总包与分包，分包与分项外包的项目工程负责人，除在签署合同或协议中明确交叉施工（作业）各方的责任外，还应签订安全消防协议书或责任状，划分交叉施工各方面责任区和各方的安全消防责任，同时应建立责任区及安全设计的交接和验收手续。
3. 交叉施工作业上部施工单位应为下部施工人员提供可靠的隔离防护措施，确保下部施工作业人员的安全，在隔离防护设施未完善之前，下部施工作业人员不得进行施工，隔离防护设施完善后，经过上下方责任人和有关人员进行验收合格后才能施工作业。
4. 工程项目或分包的施工管理人员在交叉施工之前对交叉施工的各方做出明确的安全责任交底，各方必须在交底后组织施工作业，安全责任交底中应对各方的安全消防责任、安全责任区的划分、安全防护设施的标准、维护等内容做明确要求，并经常检查执行情况。
5. 交叉施工作业中的隔离防护设施及其他安全防护设施由安全责任方提供，当安全责任方因故无法提供防护设施时，可由非责任方提供。责任方负责日常维护和支付租赁费用。
6. 交叉施工作业中的隔离防护设施及其他安全防护设施的完善和可靠性由责任方负责，由于隔离防护设施或安全防护存在缺陷而导致的人身伤害及设备、设施、料具的损失责任，由责任方承担。
7. 工程项目或施工区域出现交叉施工作业安全责任不清或安全责任区划分不明确时，总包和分包应积极主动地进行协调和管理，各分包单位之间进行交叉施工，其各方应积极主动配合，在责任不清，意见不统一时由总包的工程项目负责人或工程调度部门出面协调、管理。
8. 在交叉施工作业中防护设施完善验收后，非责任方不经总包、分包或有关责任方同意不准任意改动（如电梯井门、护栏、安全网、坑洞盖板等），因施工作业必须改动时，写出书面报告，需经总、分包和有关责任方同意，才准改动，但必须采取相应的防护措施，工作完成或下班后必须恢复原状，否则非责任方负一切后果责任。
9. 电气焊割作业严禁与油漆、喷漆、防水、木工等进行交叉作业，在工序安排上应先焊割等明火作业。如果必须先进行油漆，防水作业，施工管理人员在确认排除有燃爆可能的情况下，再安排电气焊割作业。
10. 凡进总包施工现场的各分包单位或施工队伍，必须严格执行总包所执行的标准、规定、条例、办法，按标准化文明安全工地组织施工，对于不按总包要求组织施工，现场管理混乱、隐患严重、影响文明安全工地整体达标的或给交叉施工作业的其他单位造成不安全问题的分包单位或施工队伍，总包有权给予经济处罚或终止合同，清出现场。
租赁双方安全生产职责
机械设备租赁必须签订租赁合同，并在设备租赁合同中明确租赁双方的安全责任，双方各自建立设备安全使用管理制度。
1. 机械设备租赁、安装、维修单位
① 必须具备相应资质；
② 所租赁的设备必须具备产品合格证或质量合格证明，其机械性能良好，安全装置齐全、灵敏、可靠；
③ 在当地施工时，租赁外埠塔吊和施工用电梯或外地分包自带塔吊和施工用电梯，必须遵守当地有关部门的管理规定；
④ 租赁、维修、安装单位对设备的自身质量和维修、安装质量负责，并
定期维修、保养；
⑤ 带人租赁的设备，租赁单位应配备合格的操作人员。
2. 承租方对施工过程中设备的使用安全负责。不带人租赁的设备，承租方应配备合格的操作人员。
