低压配电箱技术要求.doc

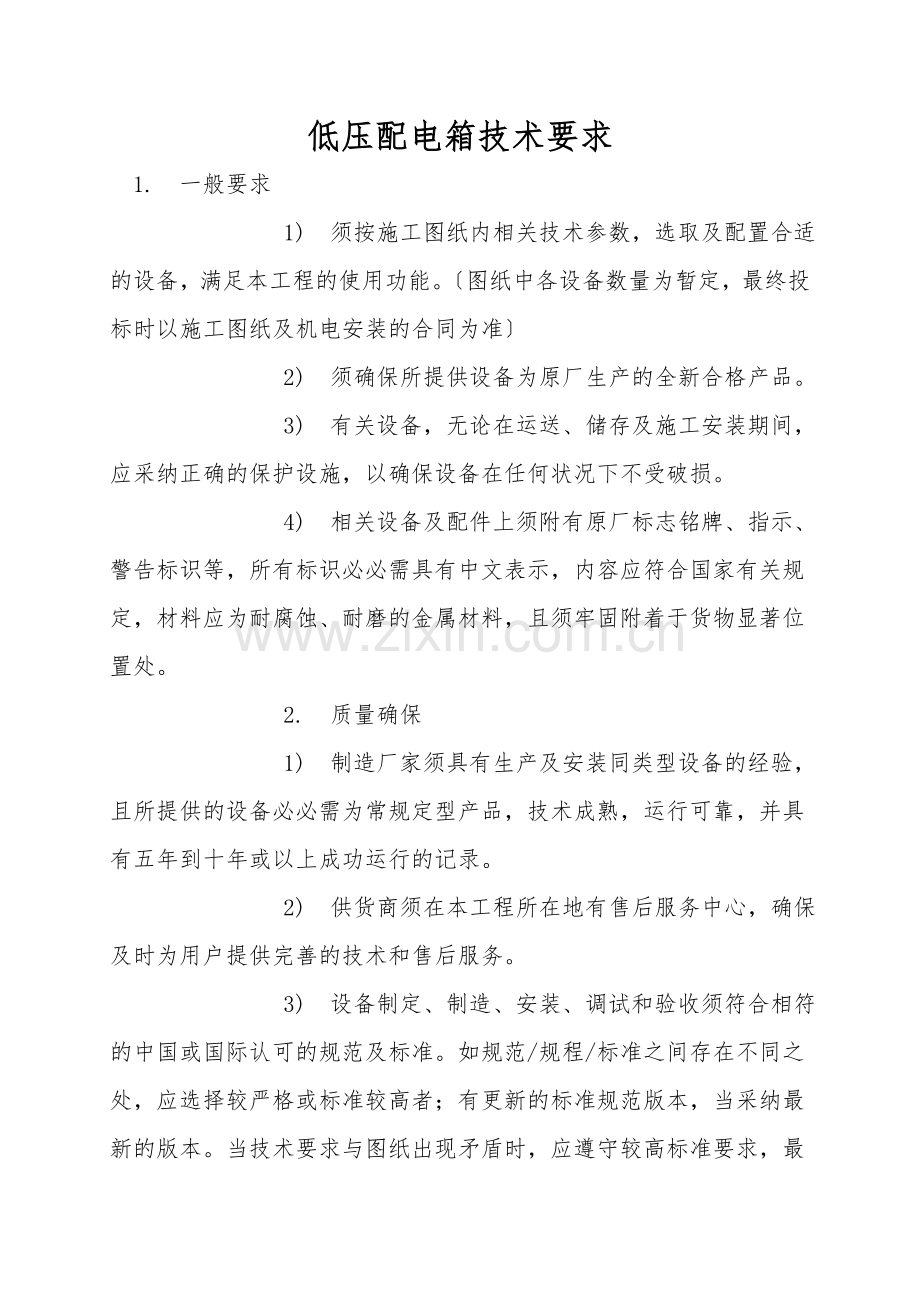

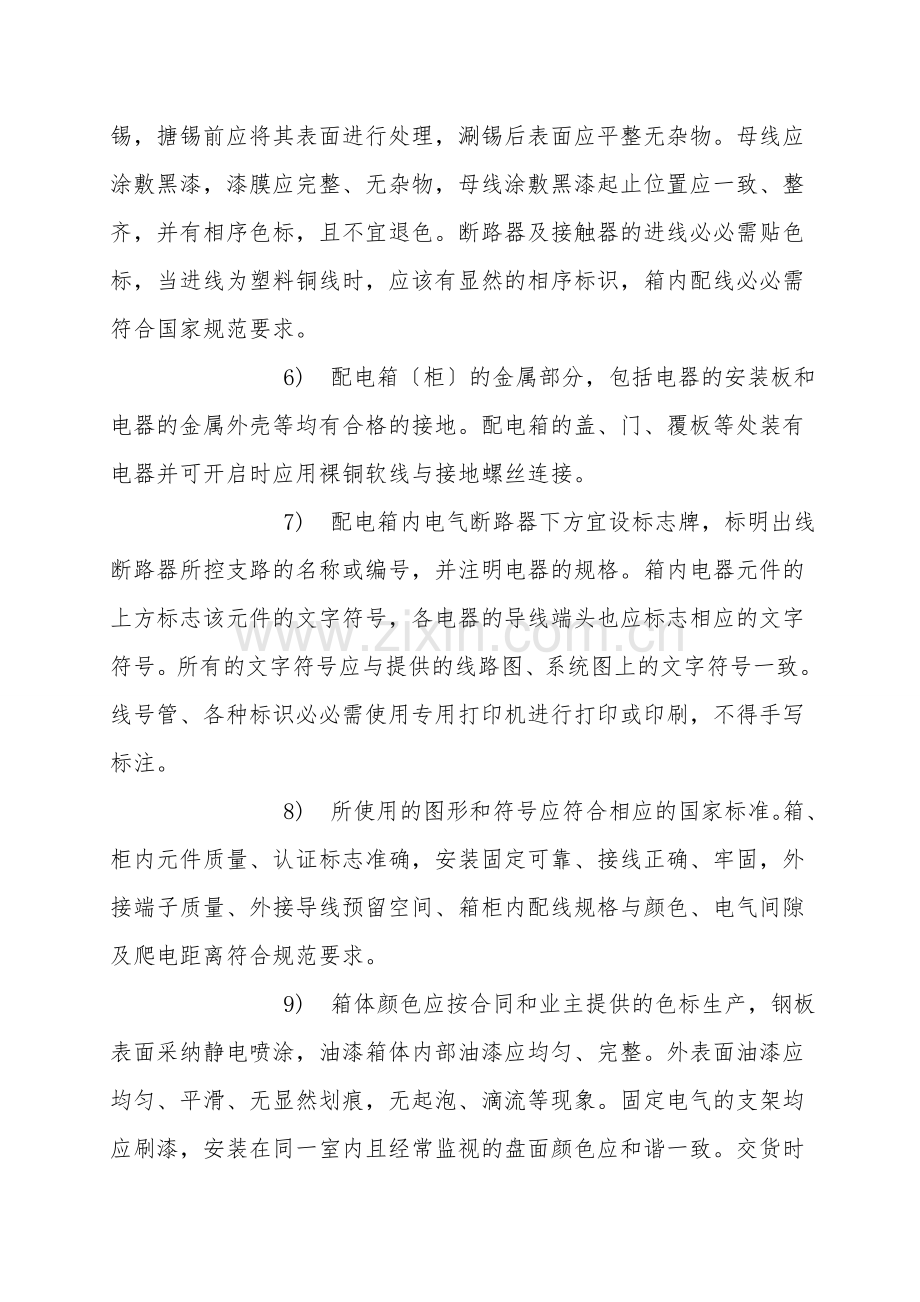

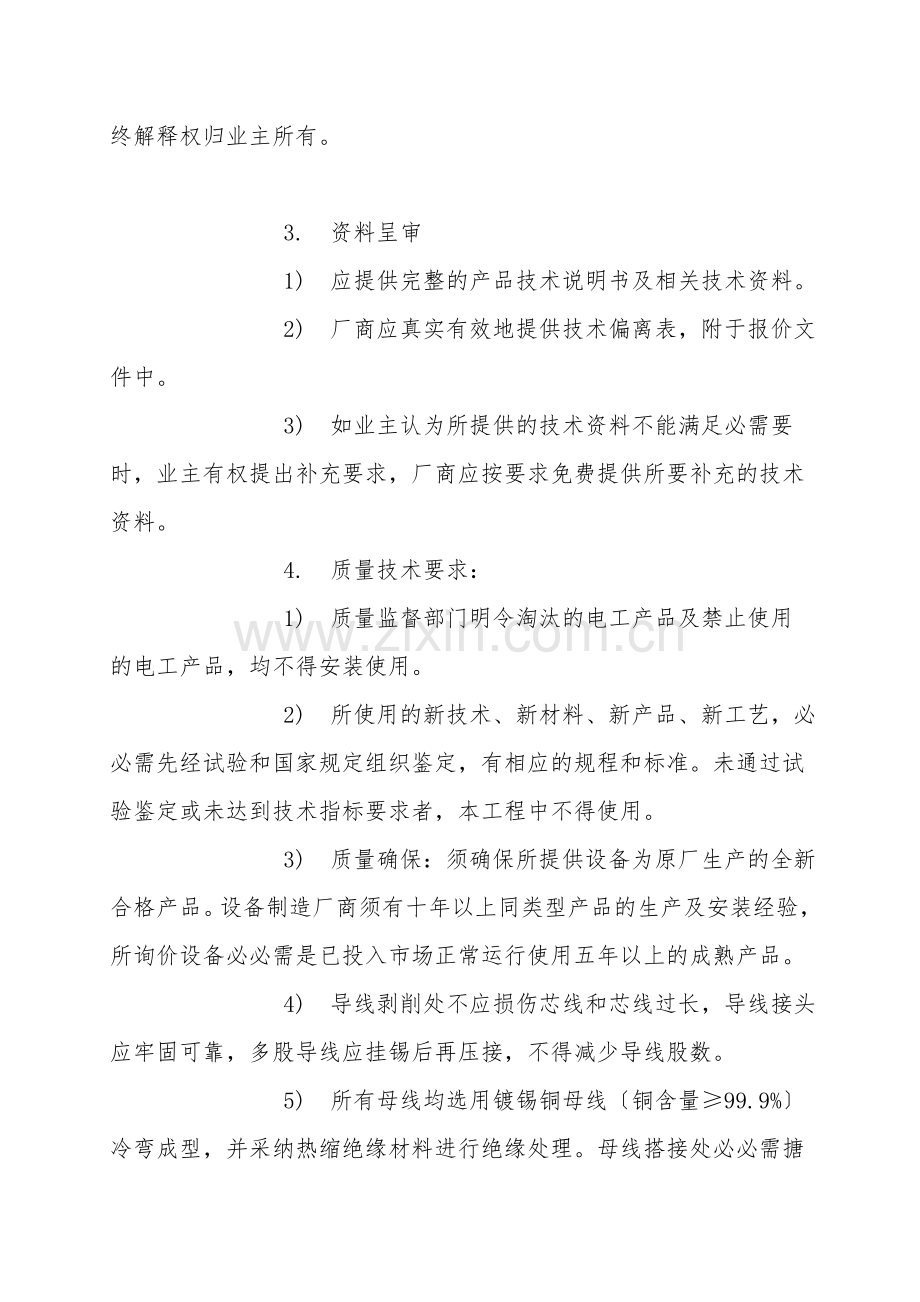

低压配电箱技术要求 1.一般要求 1)须按施工图纸内相关技术参数，选取及配置合适的设备，满足本工程的使用功能。图纸中各设备数量为暂定，最终投标时以施工图纸及机电安装的合同为准 2)须确保所提供设备为原厂生产的全新合格产品。 3)有关设备，无论在运送、储存及施工安装期间，应采纳正确的保护设施，以确保设备在任何状况下不受破损。 4)相关设备及配件上须附有原厂标志铭牌、指示、警告标识等，所有标识必必需具有中文表示，内容应符合国家有关规定，材料应为耐腐蚀、耐磨的金属材料，且须牢固附着于货物显著位置处。 2.质量确保 1)制造厂家须具有生产及安装同类型设备的经验，且所提供的设备必必需为常规定型产品，技术成熟，运行可靠，并具有五年到十年或以上成功运行的记录。 2)供货商须在本工程所在地有售后服务中心，确保及时为用户提供完善的技术和售后服务。 3)设备制定、制造、安装、调试和验收须符合相符的中国或国际认可的规范及标准。如规范/规程/标准之间存在不同之处，应选择较严格或标准较高者；有更新的标准规范版本，当采纳最新的版本。当技术要求与图纸出现矛盾时，应遵守较高标准要求，最终解释权归业主所有。 3.资料呈审 1)应提供完整的产品技术说明书及相关技术资料。 2)厂商应真实有效地提供技术偏离表，附于报价文件中。 3)如业主认为所提供的技术资料不能满足必需要时，业主有权提出补充要求，厂商应按要求免费提供所要补充的技术资料。 4.质量技术要求： 1)质量监督部门明令淘汰的电工产品及禁止使用的电工产品，均不得安装使用。 2)所使用的新技术、新材料、新产品、新工艺，必必需先经试验和国家规定组织鉴定，有相应的规程和标准。未通过试验鉴定或未达到技术指标要求者，本工程中不得使用。 3)质量确保：须确保所提供设备为原厂生产的全新合格产品。设备制造厂商须有十年以上同类型产品的生产及安装经验，所询价设备必必需是已投入市场正常运行使用五年以上的成熟产品。 4)导线剥削处不应损伤芯线和芯线过长，导线接头应牢固可靠，多股导线应挂锡后再压接，不得减少导线股数。 5)所有母线均选用镀锡铜母线铜含量99.9%冷弯成型，并采纳热缩绝缘材料进行绝缘处理。母线搭接处必必需搪锡，搪锡前应将其表面进行处理，涮锡后表面应平整无杂物。母线应涂敷黑漆，漆膜应完整、无杂物，母线涂敷黑漆起止位置应一致、整齐，并有相序色标，且不宜退色。断路器及接触器的进线必必需贴色标，当进线为塑料铜线时，应该有显然的相序标识，箱内配线必必需符合国家规范要求。 6)配电箱柜的金属部分，包括电器的安装板和电器的金属外壳等均有合格的接地。配电箱的盖、门、覆板等处装有电器并可开启时应用裸铜软线与接地螺丝连接。 7)配电箱内电气断路器下方宜设标志牌，标明出线断路器所控支路的名称或编号，并注明电器的规格。箱内电器元件的上方标志该元件的文字符号，各电器的导线端头也应标志相应的文字符号。所有的文字符号应与提供的线路图、系统图上的文字符号一致。线号管、各种标识必必需使用专用打印机进行打印或印刷，不得手写标注。 8)所使用的图形和符号应符合相应的国家标准。箱、柜内元件质量、认证标志准确，安装固定可靠、接线正确、牢固，外接端子质量、外接导线预留空间、箱柜内配线规格与颜色、电气间隙及爬电距离符合规范要求。 9)箱体颜色应按合同和业主提供的色标生产，钢板表面采纳静电喷涂，油漆箱体内部油漆应均匀、完整。外表面油漆应均匀、平滑、无显然划痕，无起泡、滴流等现象。固定电气的支架均应刷漆，安装在同一室内且经常监视的盘面颜色应和谐一致。交货时应配备与箱体同一批号颜色的油漆，按每个箱100CC计。 10)配电箱内的电源指示灯应接在总断路器前侧，并应装单独熔断器。指示灯应采纳图纸给定规格的指示灯。指示灯及按钮的颜色应依据其用途按GB2682-81“电工成套装置中指示灯和按钮的颜色的规定执行。 11)箱体加工应平整、无手工敲打痕迹。所有金属加工件不应有毛刺，尺寸要准确，装配公差要符合要求。所有镀锌件应做到镀层均匀、平整。使用螺丝要妥当如使用平机螺丝处就不能使用其他螺丝露出柜面的螺丝应使用镀锌件，所有的螺丝必必需加设平垫、弹簧垫。箱内不应有散绕的导线头等杂物。 12)安装在水泵房、屋面等潮湿和露天场的配电箱、柜均达到IP65以上。 13)动力、照明配电箱应依据使用要求和进线方式，用电负荷的大小，回路等以及制定要求，选用符合两部认证符合标准的配电箱。配电柜用钢板厚度2.0MM，螺栓等连接件采纳高强度不锈钢镀铬处理、以确保安装精度、美观及防腐。配电箱箱体的上部、下部采纳活板，待配管时由现场进行开孔。照明配电箱门盖应可拆装的，箱体上应有不小于M10的专用接地螺栓，位置应设在显然处，配件应齐全。 14)柜下部接线端子距地高度不得大于350，避免电缆导线连接用的有效空间过小，装有超安全电压的电气设备柜门、盖、覆板必必需与保护电路可靠连接；柜内保护导体颜色符合规定；支撑固定导体的绝缘子瓷瓶外表面不得有裂痕或缺损；配电箱上装有计量仪表、互感器及继电器时其二次配线应使用铜芯绝缘软线，其截面应不小于：电流回路2.52，电压回路1.52导线。接在活动门处的二次线必必需采纳铜芯多股软线，并在活动轴两侧留出余量后卡固。 15)电气安装板后的配线须排列整齐，用尼龙绑带绑扎成束或敷于专用线槽内，并卡固在板后或柜内安装架处。配线应留有适当余度。 16)配电箱内与电器元件连接的导线如为多芯铜软线时须盘圈后压接铜线鼻子。如为多芯铜线时须采纳套管线鼻压接。与电度表连接的导线须用单股铜芯导线。 17)导线穿过铁制安装板面时须在铁板处加装橡皮或塑料护圈，以保护导线绝缘外皮完好。 18)在配电箱内应设有N、PE母线排，、线经端子排配出。、线端子采纳方铜端子。配电箱内端子板排列位置应与熔断器断路器位置相对应。配电箱内的电源母线应有彩色分相标志。 19)双路电源自投，互投箱其接线必必需严格核对相位、相序。成品出厂前，必必需作联动试验，合格后方可出厂。供货时必必需提供相关试验及检测报告。 20)柜箱冲压外形尺寸不得偏差过大，外饰面无损伤；并有相应保护措施。柜箱内接线要求规范牢固可靠；柜箱内或门上安装的仪表牢固，间距均匀；柜门内回路系统图完整齐全。 21)所有的配电箱，应能满足所规定的验收规范要求。配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。并做好记录，做技术资料存档。 22)箱内应贴有本箱系统图、设备编号、铭牌内容齐全。 23)空调机、新风机、排风机、送风机等采纳DDC及手动控制。接线端子采纳菲尼克斯品牌。 24)配电盘柜全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。并做好记录，做技术资料存档。 25)安装于同一区域内的箱、柜应尽量保持同一规格和形式。 26)箱、柜的选择原则：本工程所选用的所有箱、柜应不低于图纸中所选箱、柜形式。 27)图纸中带智能控制I-BUS系统不在询价范围内，但必需在配电箱内预留足够的空间位置并且按模块位置将电源预留至模块上口位置。 28)图纸中I-BUS模块、EPS箱体、模糊控制箱体、设备自带控制柜、消防巡检柜、插接箱不在询价范围内。 5.主要元器件品牌要求： 1)低压交流框架式断路器 框架式断路器必必需采纳：ABB的E系列产品；施耐德的MT系列产品。
