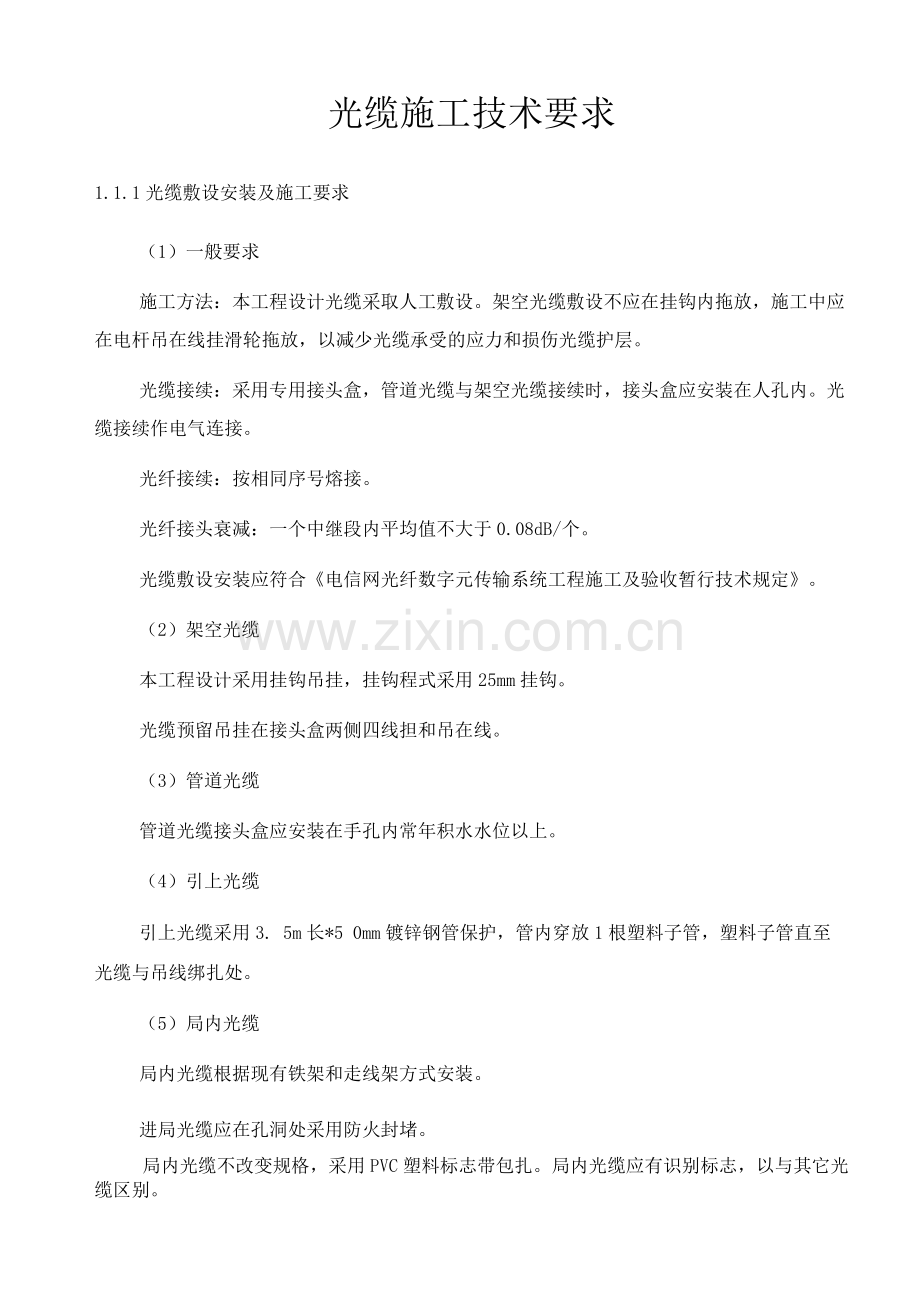

光缆施工技术要求
1.1.1光缆敷设安装及施工要求
（1）一般要求
施工方法：本工程设计光缆采取人工敷设。架空光缆敷设不应在挂钩内拖放，施工中应在电杆吊在线挂滑轮拖放，以减少光缆承受的应力和损伤光缆护层。
光缆接续：采用专用接头盒，管道光缆与架空光缆接续时，接头盒应安装在人孔内。光缆接续作电气连接。
光纤接续：按相同序号熔接。
光纤接头衰减：一个中继段内平均值不大于0.08dB/个。
光缆敷设安装应符合《电信网光纤数字元传输系统工程施工及验收暂行技术规定》。
（2）架空光缆
本工程设计采用挂钩吊挂，挂钩程式采用25mm挂钩。
光缆预留吊挂在接头盒两侧四线担和吊在线。
（3）管道光缆
管道光缆接头盒应安装在手孔内常年积水水位以上。
（4）引上光缆
引上光缆采用3. 5m长*5 0mm镀锌钢管保护，管内穿放1根塑料子管，塑料子管直至光缆与吊线绑扎处。
（5）局内光缆
局内光缆根据现有铁架和走线架方式安装。
进局光缆应在孔洞处采用防火封堵。
局内光缆不改变规格，采用PVC塑料标志带包扎。局内光缆应有识别标志，以与其它光缆区别。

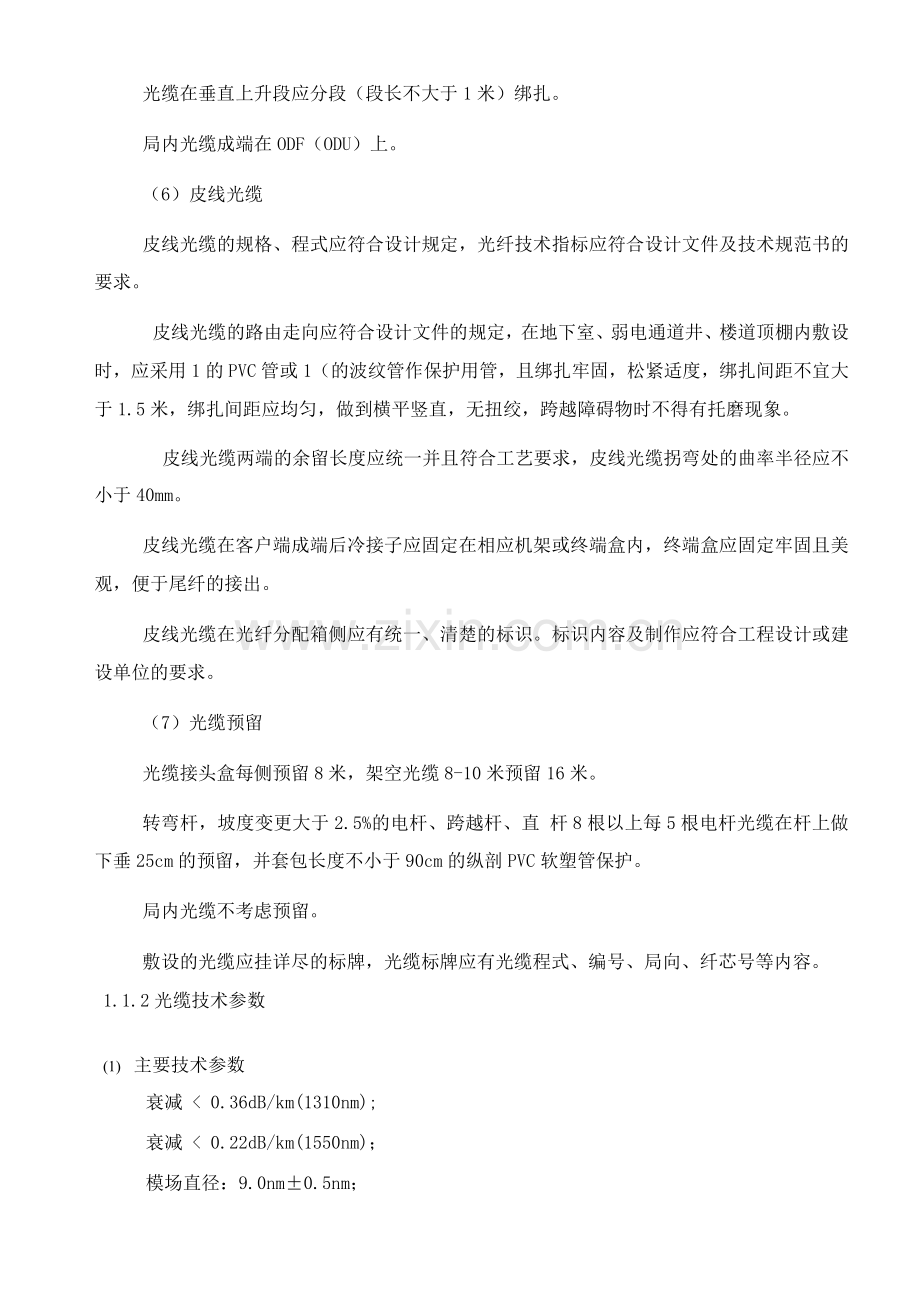

光缆在垂直上升段应分段（段长不大于1米）绑扎。
局内光缆成端在ODF（ODU）上。
（6）皮线光缆
皮线光缆的规格、程式应符合设计规定，光纤技术指标应符合设计文件及技术规范书的要求。
皮线光缆的路由走向应符合设计文件的规定，在地下室、弱电通道井、楼道顶棚内敷设时，应采用1的PVC管或1（的波纹管作保护用管，且绑扎牢固，松紧适度，绑扎间距不宜大于1.5米，绑扎间距应均匀，做到横平竖直，无扭绞，跨越障碍物时不得有托磨现象。
皮线光缆两端的余留长度应统一并且符合工艺要求，皮线光缆拐弯处的曲率半径应不小于40mm。
皮线光缆在客户端成端后冷接子应固定在相应机架或终端盒内，终端盒应固定牢固且美观，便于尾纤的接出。
皮线光缆在光纤分配箱侧应有统一、清楚的标识。标识内容及制作应符合工程设计或建设单位的要求。
（7）光缆预留
光缆接头盒每侧预留8米，架空光缆8-10米预留16米。
转弯杆，坡度变更大于2.5%的电杆、跨越杆、直 杆8根以上每5根电杆光缆在杆上做下垂25cm的预留，并套包长度不小于90cm的纵剖PVC软塑管保护。
局内光缆不考虑预留。
敷设的光缆应挂详尽的标牌，光缆标牌应有光缆程式、编号、局向、纤芯号等内容。
1.1.2光缆技术参数
(1) 主要技术参数
衰减 < 0.36dB/km(1310nm);
衰减 < 0.22dB/km(1550nm)；
模场直径：9.0nm±0.5nm；

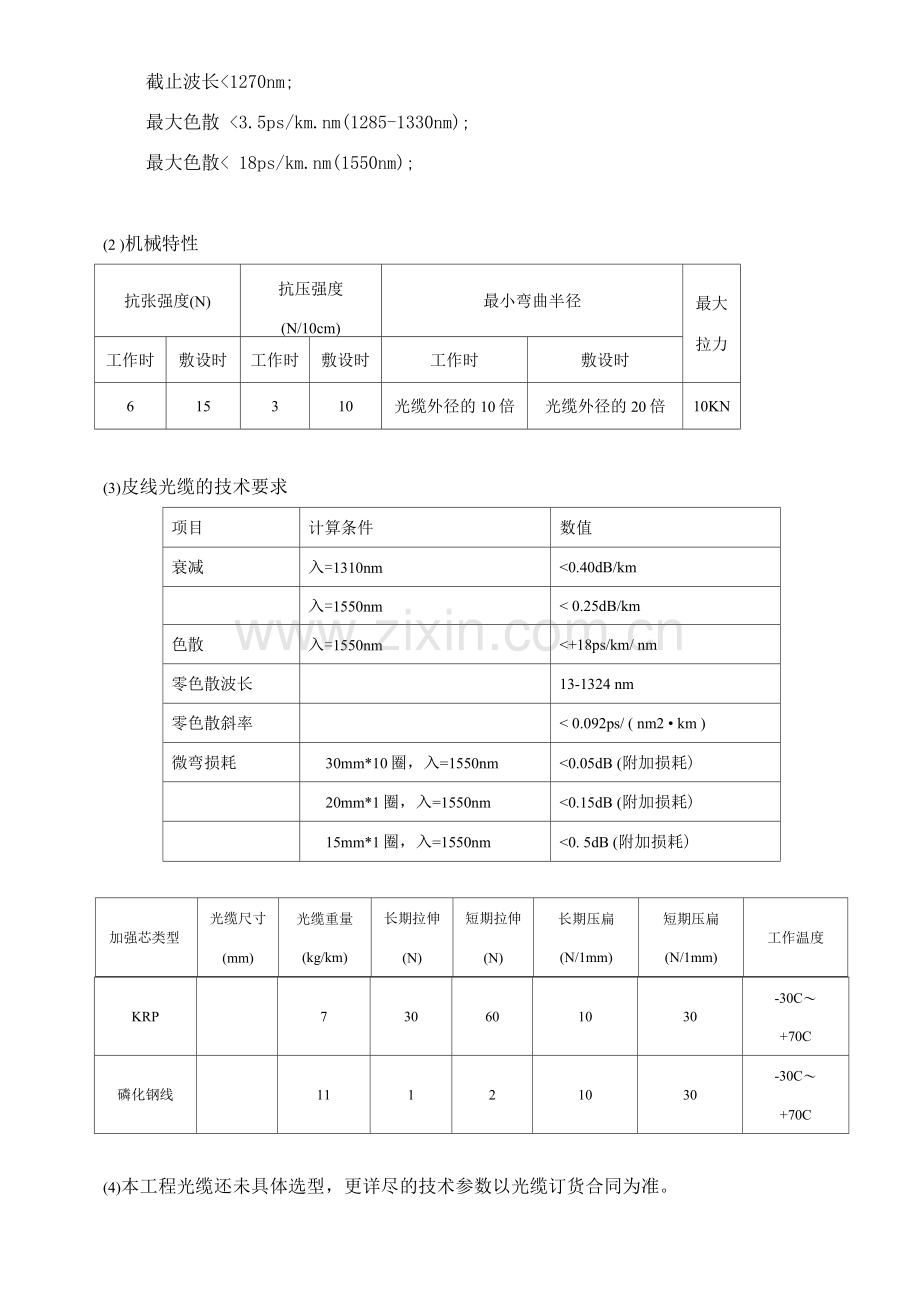

截止波长<1270nm;
最大色散 <3.5ps/km.nm(1285-1330nm);
最大色散< 18ps/km.nm(1550nm);
(2 )机械特性
抗张强度(N)
抗压强度
(N/10cm)
最小弯曲半径
最大
拉力
工作时
敷设时
工作时
敷设时
工作时
敷设时
6
15
3
10
光缆外径的10倍
光缆外径的20倍
10KN

(3)皮线光缆的技术要求
项目
计算条件
数值
衰减
入=1310nm
<0.40dB/km

入=1550nm
< 0.25dB/km
色散
入=1550nm
<+18ps/km/ nm
零色散波长

13-1324 nm
零色散斜率

< 0.092ps/ ( nm2 • km )
微弯损耗
30mm*10圈，入=1550nm
<0.05dB (附加损耗)

20mm*1圈，入=1550nm
<0.15dB (附加损耗)

15mm*1圈，入=1550nm
<0. 5dB (附加损耗)

加强芯类型
光缆尺寸
(mm)
光缆重量
(kg/km)
长期拉伸
(N)
短期拉伸
(N)
长期压扁
(N/1mm)
短期压扁
(N/1mm)
工作温度

KRP

7
30
60
10
30
-30C〜
+70C
磷化钢线

11
1
2
10
30
-30C〜
+70C

(4)本工程光缆还未具体选型，更详尽的技术参数以光缆订货合同为准。
1.1.3光缆附件的主要技术参数
(1) 光纤配线架(ODF)及光纤熔接终端框(ODU)的主要技术参数
光纤配线架应能全正面操作，容量大、外形尺寸小，跳纤灵活方便。
光纤熔接/终端框，应能全正面操作，容量大、外形尺寸小，跳纤灵活方便。采用标准19〃安装。
连接器损耗(包括插入、互换和重复)< 0.5dB;
互换性附加损耗< 0.2dB;
重复性附加损耗< 0.1dB;
回波损耗：FC/PC > 40dB,FC/SPC> 45dB, FC/UPC > 50dB, FC/APC > 60dB;
插拔耐久性寿命〉10次；
机柜高压防护地与机柜绝缘，绝缘电阻〉10MQ/5V(DC);
机柜高压防护地与机柜间耐压〉30V(DC)/min，不击穿，无飞弧；
环境温度：-5°C〜+40°C,贮存温度：-25°C〜+55°C;
相对湿度：< 85% (+30C),大气压力：70KPa〜106KPa。
(2) 光缆接头盒的主要技术参数
接头盒外形应尽量小，作封存配线使用的接头盒应俱有分岐进出线孔，最好是二进五出。
良好的抗震、抗压、抗拉，阻燃、坚固耐用。
使用环境：温度-40°C〜+55°C、大气压力70-106Kpa。
绝缘电阻：将光缆接头盒按规定的操作程序封装，沉入1.5m深的水中浸泡24h后，光缆接头盒内光缆中金属构件之间、金属构件与地之间的绝缘电阻》2x 104 MQ;
耐电压强度：将光缆接头盒内光缆中金属构件之间、金属构件与地之间在15KV直流电压作用下，1分钟无击穿和飞弧现象。
应能满足光缆架空、管道人井内安装施工的要求。
1.1.4光缆线路保护措施
(1) 防雷、防强电
架空光缆
光缆吊线每隔5m左右利用拉线接地，光缆接头处两侧金属构件不作电气连通。吊线与电力线交越时，套包三线交叉管保护。
局内光缆
光缆内的金属构件接保护地线入地。
(2) 防机械损伤
与树木接触或紧靠电杆部位的光缆可能遭到磨损处，套包长度不小于90cm的纵剖PVC软塑料保护，光缆跨越或靠近易失火的建筑物段，应包石棉带保护，石棉带外面用PVC带包扎。
1.1.5光缆施工技术规范
根据以下相关规范进行：
(1 )《光缆通信线路工程验收规范》；
(2) (YD56-23 )《本地电话网用户线路工程设计规范》;
（3）DXJS1022-27中国电信光纤到户（FTTH）工程施工及验收规范；
（4）GBT50312-20建筑与建筑群综合布线系统工程验收规范；
（5）YD 5103-23-I通信管道与通道工程施工及验收规范；
（6）YD21-92标准《市内通信全塑电缆线路工程施工及验收技术规范》。
以及通信行业的其它适用规范。
