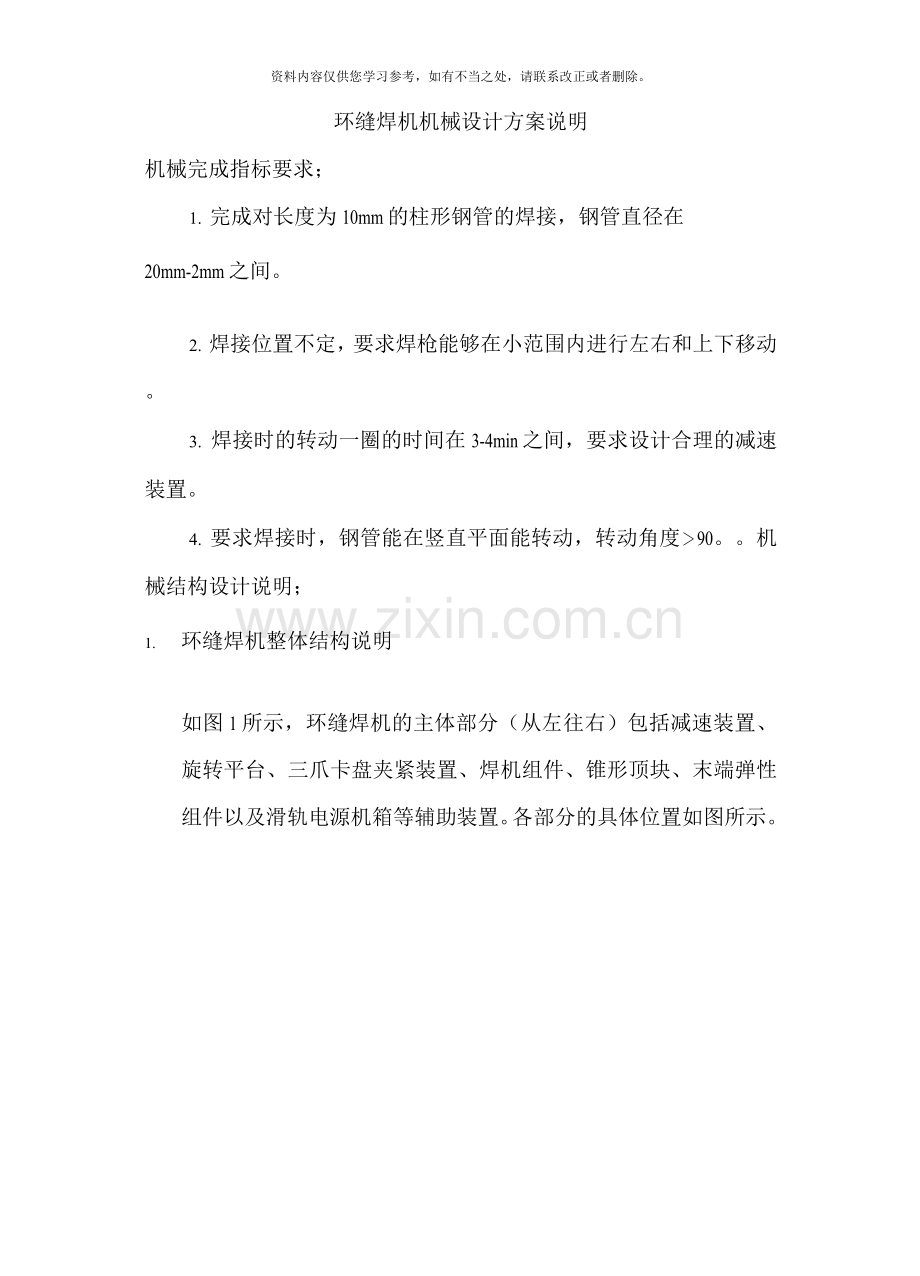

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。环缝焊机机械设计方案说明机械完成指标要求；1. 完成对长度为10mm的柱形钢管的焊接，钢管直径在20mm-2mm 之间。2. 焊接位置不定，要求焊枪能够在小范围内进行左右和上下移动。3. 焊接时的转动一圈的时间在3-4min之间，要求设计合理的减速装置。4. 要求焊接时，钢管能在竖直平面能转动，转动角度90。机械结构设计说明；1. 环缝焊机整体结构说明如图1所示，环缝焊机的主体部分（从左往右）包括减速装置、旋转平台、三爪卡盘夹紧装置、焊机组件、锥形顶块、末端弹性组件以及滑轨电源机箱等辅助装置。各部分的具体位置如图所示。资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。图1环缝焊机整体结构图2. 环缝焊机各部分结构说明1.减速装置给环缝焊机采用齿轮二级减速的设计方式，来降低伺服马达的转动速度，达到所需要的转动速度，减速装置的整体安装图和细节图如图2、图3所示。资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。2.旋转平台将整个减速装置和三爪卡盘夹紧装置固定在能够绕着螺纹轴转动资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。的安装平台上，当螺纹轴转动时，三爪卡盘就能够夹紧圆管进行转动，同时减速装置依然在工作，使圆管保持转动状态。整个旋转平台的安装图和细节图如图4和图5所示。图4转动平台安装图资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。图5转动平台细节图3. 圆管固定装置整个圆管夹紧装置包括左端的三爪卡盘和右端的锥形顶块，利用左端的三爪卡盘来夹紧圆管，同时为防止圆管在竖直平面由于重力影响发生偏斜，右端利用锥形顶尖顶紧，最后为了便于更换圆管,将锥形顶块及其安装板固定在丝杆螺纹副上，经过转动右端舵盘,即可实现快速跟换圆管，整个固定装置整体图如图6所示。图6圆管固定装置安装图左端的三爪卡盘在夹紧圆管，同时减速装置的输出轴经过轴承、法兰来带动三爪卡盘，使得在焊接过程中，三爪卡盘带动圆管转动，三爪卡盘的基本细节图如图7所示。右端的锥形顶块经过轴承和顶棍固定在安装板上，在焊接过程中随圆管的转动1而转动，该锥形顶尖的细节图如图8所示。资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。图7三爪卡盘夹紧装置细节图
