安全出口井绞车配电柜安装接火安全技术措施.doc

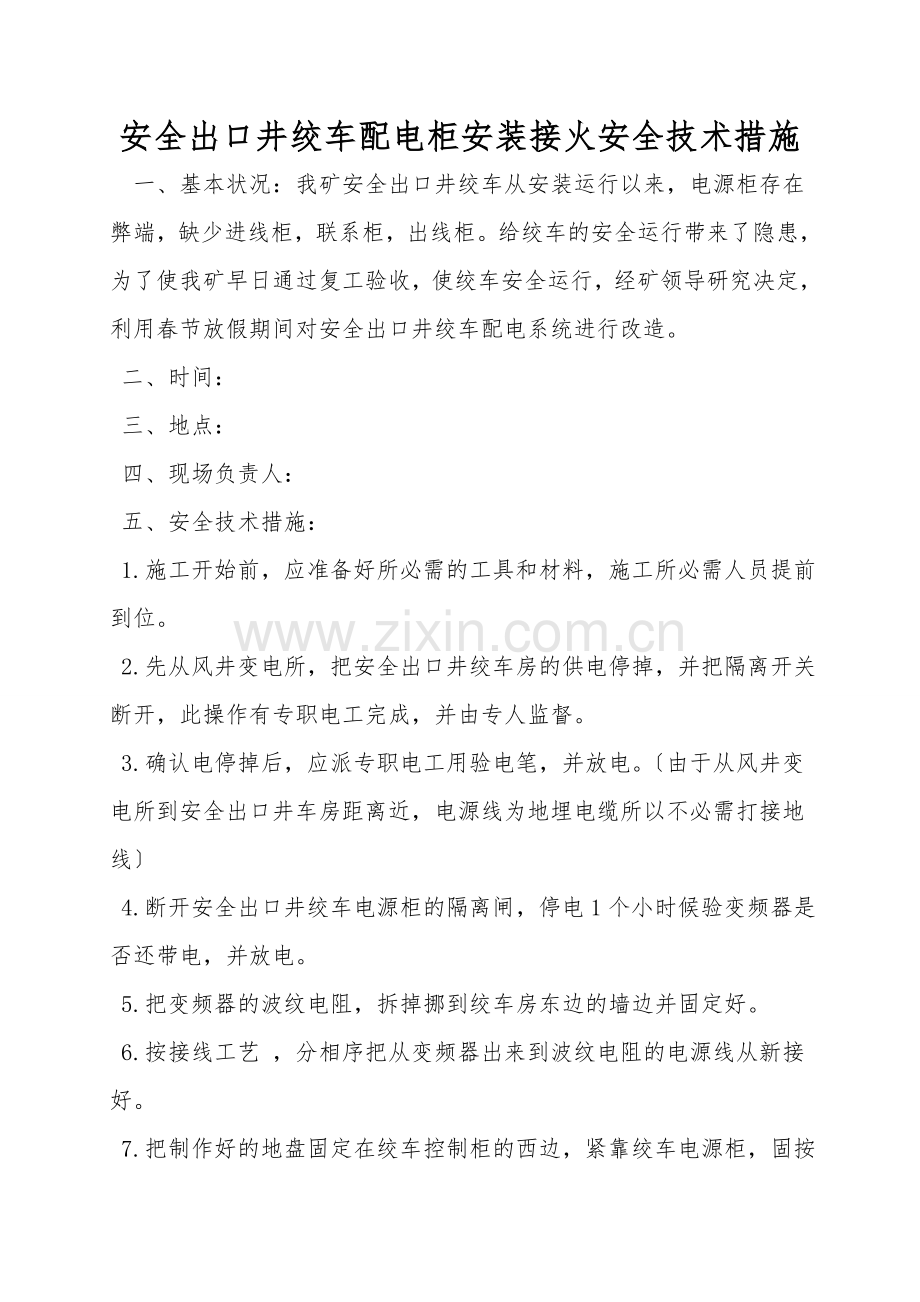

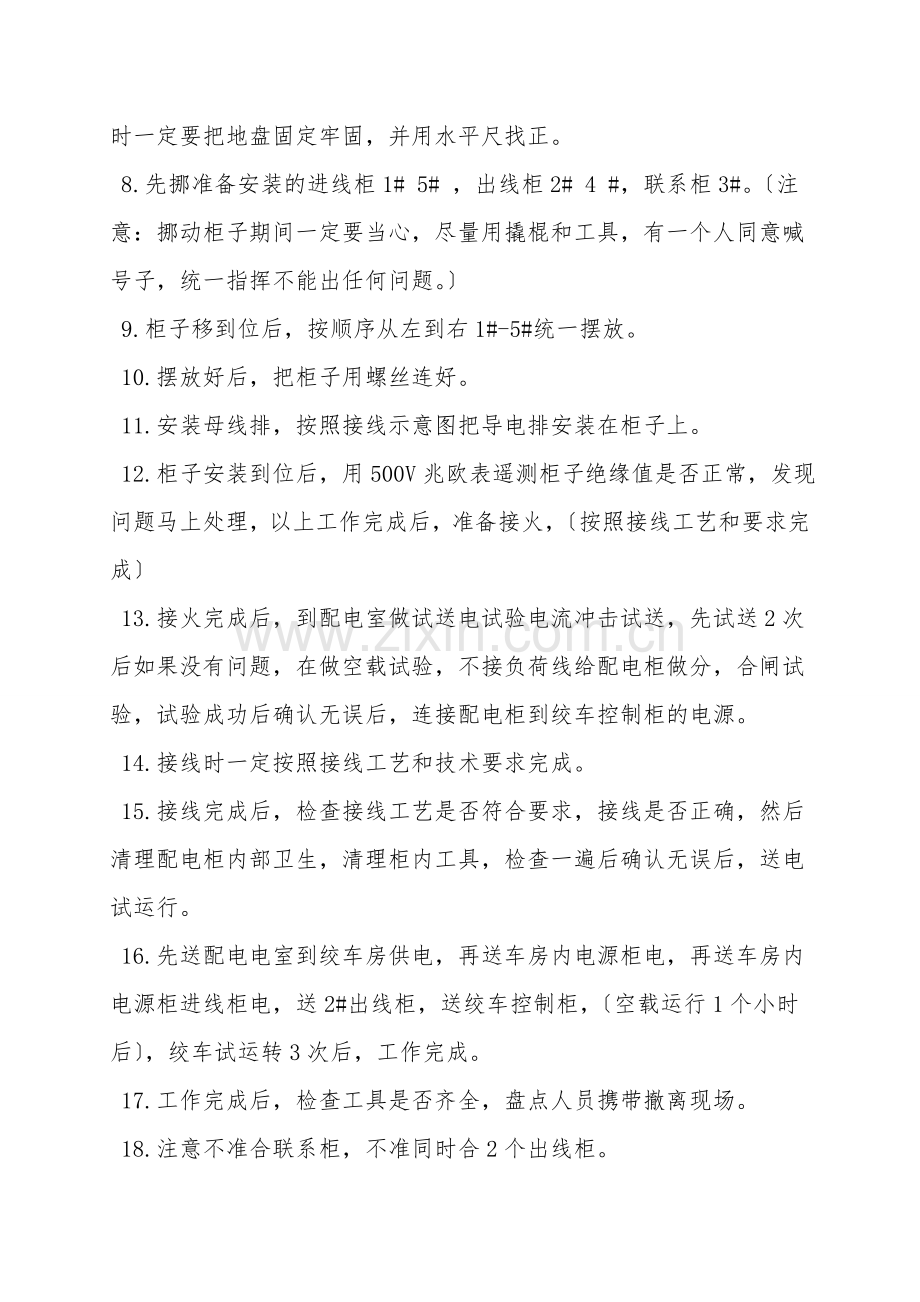

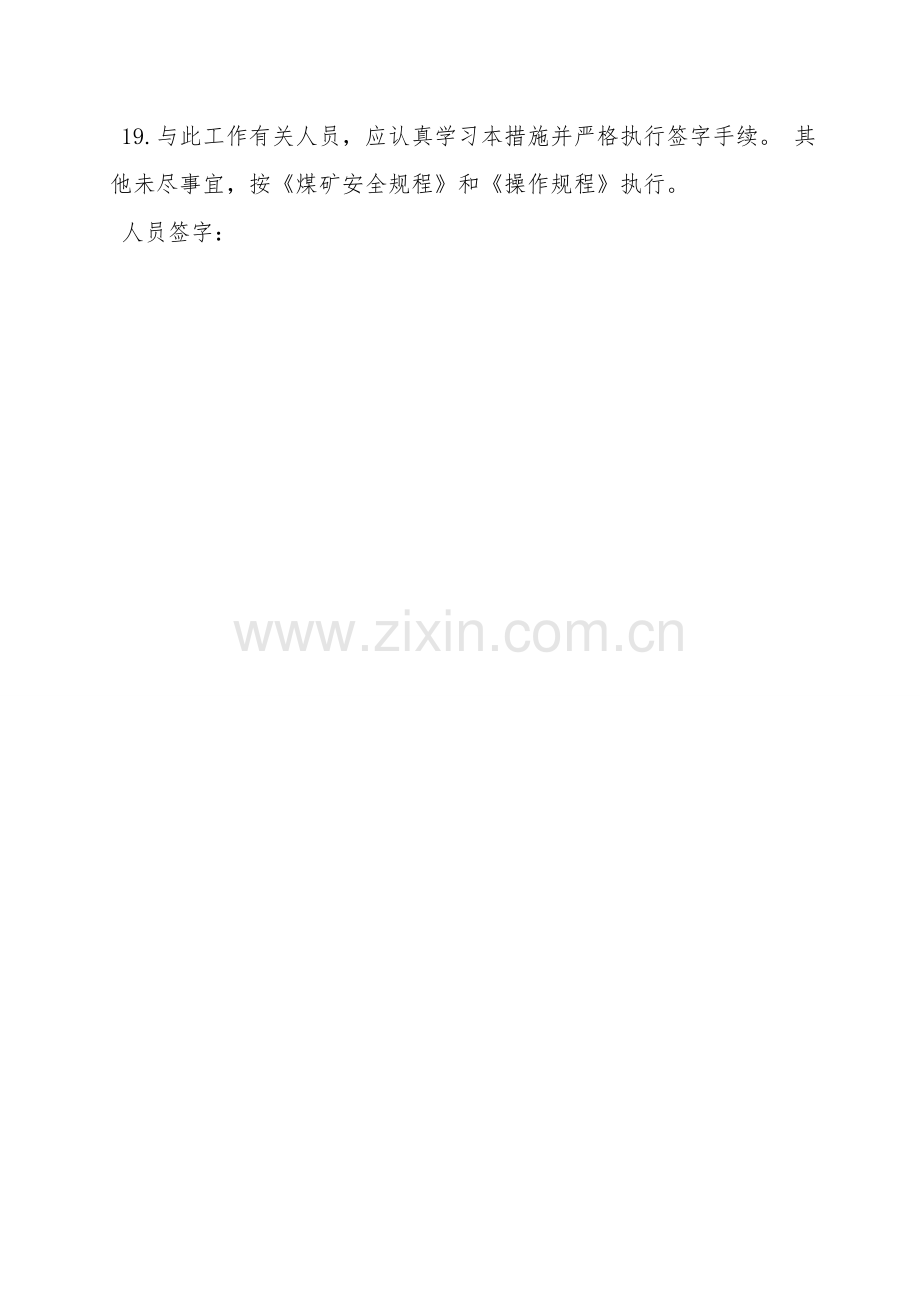

安全出口井绞车配电柜安装接火安全技术措施 一、基本状况：我矿安全出口井绞车从安装运行以来，电源柜存在弊端，缺少进线柜，联系柜，出线柜。给绞车的安全运行带来了隐患，为了使我矿早日通过复工验收，使绞车安全运行，经矿领导研究决定，利用春节放假期间对安全出口井绞车配电系统进行改造。 二、时间： 三、地点： 四、现场负责人： 五、安全技术措施： 1.施工开始前，应准备好所必需的工具和材料，施工所必需人员提前到位。 2.先从风井变电所，把安全出口井绞车房的供电停掉，并把隔离开关断开，此操作有专职电工完成，并由专人监督。 3.确认电停掉后，应派专职电工用验电笔，并放电。由于从风井变电所到安全出口井车房距离近电源线为地埋电缆所以不必需打接地线 4.断开安全出口井绞车电源柜的隔离闸，停电1个小时候验变频器是否还带电，并放电。 5.把变频器的波纹电阻，拆掉挪到绞车房东边的墙边并固定好。 6.按接线工艺 ，分相序把从变频器出来到波纹电阻的电源线从新接好。 7.把制作好的地盘固定在绞车控制柜的西边，紧靠绞车电源柜，固按时一定要把地盘固定牢固，并用水平尺找正。 8.先挪准备安装的进线柜1# 5# ，出线柜2# 4 #，联系柜3#。注意：挪动柜子期间一定要当心，尽量用撬棍和工具，有一个人同意喊号子，统一指挥不能出任何问题。 9.柜子移到位后，按顺序从左到右1#-5#统一摆放。 10.摆放好后，把柜子用螺丝连好。 11.安装母线排，按照接线示意图把导电排安装在柜子上。 12.柜子安装到位后，用500V兆欧表遥测柜子绝缘值是否正常，发现问题马上处理，以上工作完成后，准备接火，按照接线工艺和要求完成 13.接火完成后，到配电室做试送电试验电流冲击试送，先试送2次后如果没有问题，在做空载试验，不接负荷线给配电柜做分，合闸试验，试验成功后确认无误后，连接配电柜到绞车控制柜的电源。 14.接线时一定按照接线工艺和技术要求完成。 15.接线完成后，检查接线工艺是否符合要求，接线是否正确，然后清理配电柜内部卫生，清理柜内工具，检查一遍后确认无误后，送电试运行。 16.先送配电电室到绞车房供电，再送车房内电源柜电，再送车房内电源柜进线柜电，送2#出线柜，送绞车控制柜，空载运行1个小时后，绞车试运转3次后，工作完成。 17.工作完成后，检查工具是否齐全，盘点人员携带撤离现场。 18.注意不准合联系柜，不准同时合2个出线柜。 19.与此工作有关人员，应认真学习本措施并严格执行签字手续。 其他未尽事宜，按煤矿安全规程和操作规程执行。 人员签字：
