渠道土石方施工方案.docx

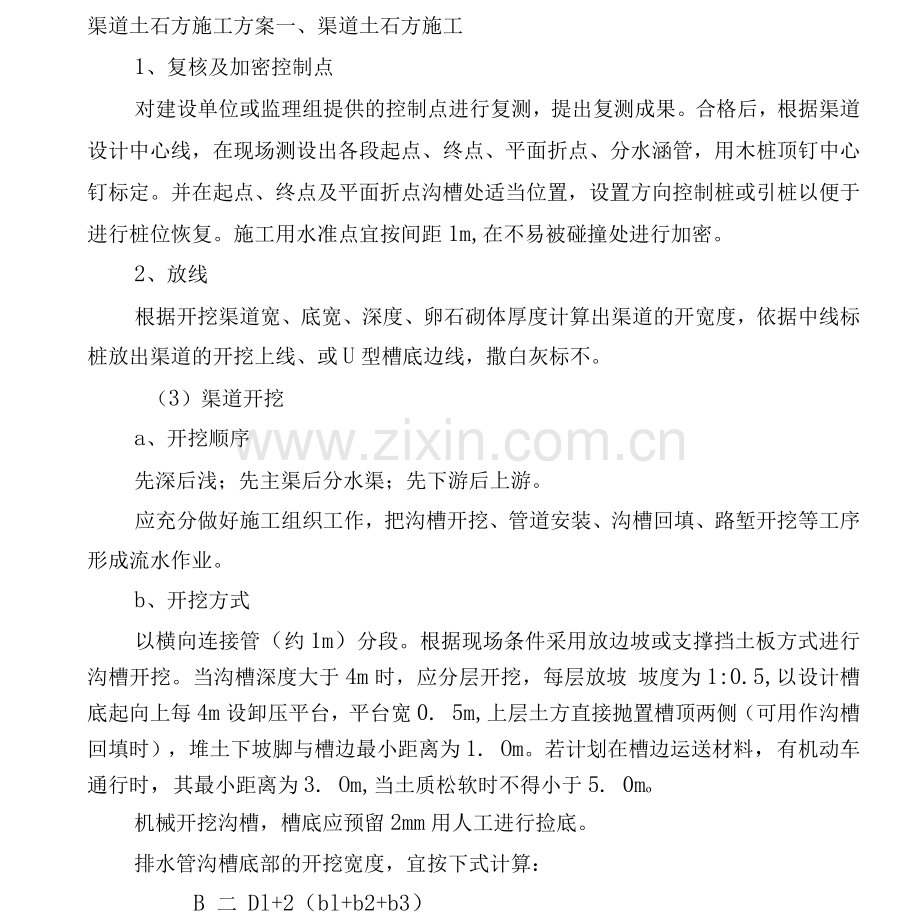

渠道土石方施工方案一、渠道土石方施工
1、复核及加密控制点
对建设单位或监理组提供的控制点进行复测，提出复测成果。合格后，根据渠道设计中心线，在现场测设出各段起点、终点、平面折点、分水涵管，用木桩顶钉中心钉标定。并在起点、终点及平面折点沟槽处适当位置，设置方向控制桩或引桩以便于进行桩位恢复。施工用水准点宜按间距1m,在不易被碰撞处进行加密。
2、放线
根据开挖渠道宽、底宽、深度、卵石砌体厚度计算出渠道的开宽度，依据中线标桩放出渠道的开挖上线、或U型槽底边线，撒白灰标不。
（3）渠道开挖
a、开挖顺序
先深后浅；先主渠后分水渠；先下游后上游。
应充分做好施工组织工作，把沟槽开挖、管道安装、沟槽回填、路堑开挖等工序形成流水作业。
b、开挖方式
以横向连接管（约1m）分段。根据现场条件采用放边坡或支撑挡土板方式进行沟槽开挖。当沟槽深度大于4m时，应分层开挖，每层放坡 坡度为1:0.5,以设计槽底起向上每4m设卸压平台，平台宽0. 5m,上层土方直接抛置槽顶两侧（可用作沟槽回填时），堆土下坡脚与槽边最小距离为1. Om。若计划在槽边运送材料，有机动车通行时，其最小距离为3. Om,当土质松软时不得小于5. 0mo
机械开挖沟槽，槽底应预留2mm用人工进行捡底。
排水管沟槽底部的开挖宽度，宜按下式计算：
B 二 Dl+2（bl+b2+b3）

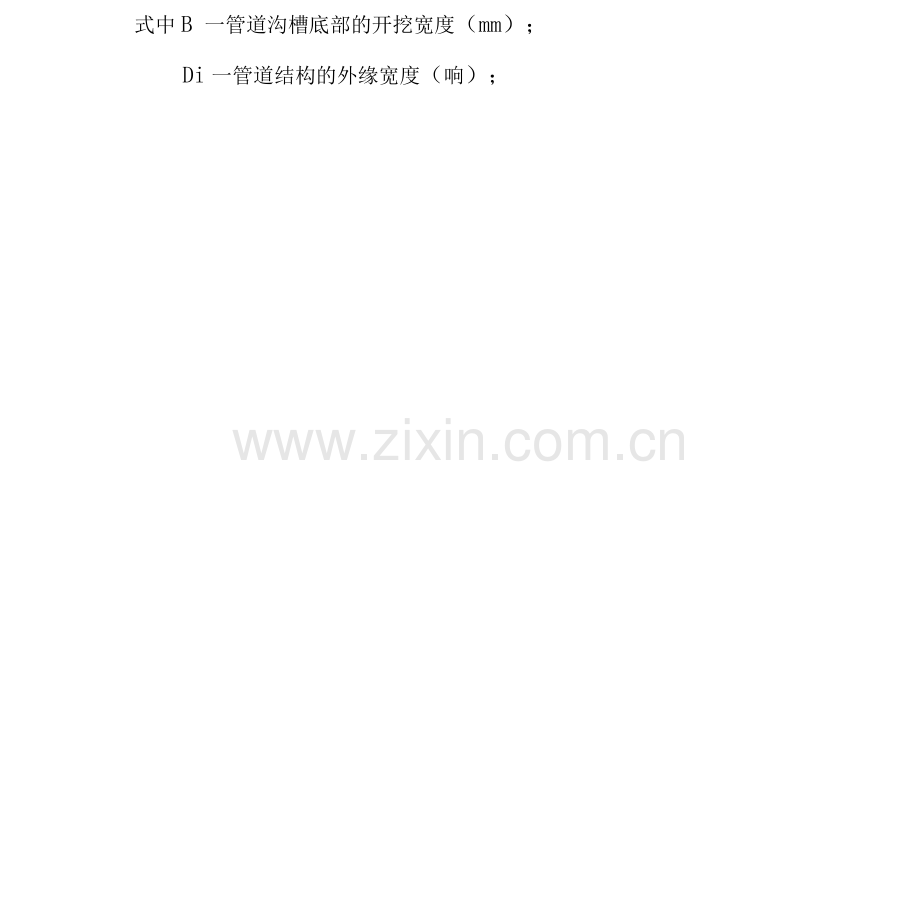

式中B 一管道沟槽底部的开挖宽度（mm）；
Di一管道结构的外缘宽度（响）；
bl 一管道一侧的工作面宽度（mm）,当DI W5、5〈DlW 10、10< D1W15, bl 分别为 4、5、6。
槽底需设排水沟时，bl应增加3mmo
b2—管道一侧的支撑厚度，可取150-2mm；
b3—现场浇筑粒或钢筋混凝土管渠一侧模板的厚度（mni）。
3、沟槽排水
根据降水深度及有无流沙情况，一般采用集水坑降水或深井降水。
a、集水坑降水即先在操作面外侧开挖排水沟，沟深3mm — 5 mm,每间隔30-50m设集水井，用潜水泵将汇集的地下水抽出，使工作面保 持干燥状态。
b、在开挖排水管道沟槽时，可见地下水。为确保无水施工，必须作深井降水。
本合同段考虑深井间距80m设置一，井孔沿拟建道路边线外侧（靠近污水管道一侧）处一字形布置。
降水井深采用12. 5m，井管采用水泥井管，井管直径3mm。其中上部井壁管8. 0m,滤水管4.0m。
抽水设备采用QY-15型潜水泵，其技术参数为：日出水量为360吨，电机功率2. 2KWO
c、雨季施工，要在沟槽四周填筑土烦。必要时挖排水沟，防止地表水流入槽内。
5X4截水沟
/原地面
2X3排水沟-一… 曰
每15米设1米见方集水坑
4、埋设管道坡度板
a、坡度板的埋设间距为10m。管道平面折点、纵向变坡点、曲线段及附属构筑物处，增设坡度板。
b、度板距槽底高度以便于测量和管道安装操作为宜，机械挖槽在人工清底前埋设。坡度板应埋设牢固，不高出地面，伸出槽邦长度大于3mm,坡度板截面不小于50mmX 150mm
o
c、坡度板上设管线中心钉和高程板。坡度板做法如下：
(a) 管线中心钉钉在坡度板顶面。
(b) 高程板钉在坡度板一侧，保持垂直。
(c) 坡度板上应标明桩号(检查井处标明井号)；高程钉的绝对高程以及高程钉至流水高程的下返常数。在跌落井处，应在坡度板两侧分别标明下返常数。
d、在浇筑给管基及管道铺设前，均应复测坡度板的中心线及高程钉的高程。
(6)沟槽的质量标准
a、外观质量标准
(a) 严禁扰动槽底土体。如发生超挖不允许用原土回填，采用填砂砾石处理。
(b) 槽底不得受水浸泡。
(c) 沟槽边坡应顺直且不陡于规定的坡比。
b、沟槽偏差应符合下表规定。
项目
允许偏差
(mm)
检验频率
检验方法
范围
点数
槽底高程
0, -30
两井之间
3
用水准仪测量
槽底中线每侧宽
度
不小于规定
两井之间
6
挂中心、线用尺量每
侧计三点
沟槽边坡
当沟槽地基出现
不陡于规定
〔异常时，应检
两井之间
验地基承载力
6
L可采
用坡度尺检验每侧
计三点
当用换填等方式进1
沟槽允许偏差
c、

行处理。
5、沟槽回填
(1) 排水管符合下列规定后应及时回填
a、污水管闭水试验合格。
b、雨水管施工完毕并经检查合格。
c、建基础强度，接抹带的水泥砂浆强度A5N/mm2o
d、雨水方沟的侧墙达到设计强度要求，并已盖好盖板。
(2) 回填土时，应符合下列规定
a、槽底至管顶以上5mni范围内，不得含有机物以及大于50mm的砖、石等硬块。在抹带接处，应用细粒土回填。
b、自下而上在沟槽两侧对称回填，均匀上升。分段夯实时，留阶梯接茬且不得漏夯和损伤管道。接茬不应留在检查井处。
c、同一沟槽中有双排管道，其基础底面位于同一高程时，管道之间的回填应与管道与槽壁之间的回填对称进行。
d、同一沟槽内有双排管道但基础底面的高程不同时，应先回填基础较低的沟槽，当回填至较高基础底面高程后按C、规定回填。
e、管道两侧和管顶以上5mm范围内，回填土由人工在沟槽两侧对称运入槽内，不得直接扔在管道上或集中推入。回填土每层虚铺厚度W3mm，施工中胸腔部分采用电动蛙式打夯机和管道液压振动锤夯实，且应夯夯相连，管顶及以上5nm范围采用人工夯实。
f、管顶5mm以上，用机械进行回填施工，但应根据填土的已有厚度使用不同轻重型的碾压机械进行静压。并控制行驶速度不超过2km/h,且碾压的重叠宽度不得小于2mni。
(3) 检查井、雨水及其井室周围的回填，应符合下列规定
a、现浇粒或砌体水泥砂浆强度达到设计规定，井壁同管道连接处应采用水泥砂浆填平。
b、路面范围内的井室周围，应米用石灰土、砂、砂砾石等材料回填,其宽度不小于4mm,达到最佳密实度98%以上。
c、井室周围的回填应与管道沟槽的回填同时进行，当不便同时进行时，应留台阶接茬。
d、井室周围回填压实时，应沿井室中心对称进行，且不得漏夯。
e、回填材料压实后应与井壁紧贴。
f、校路面中的检查井和雨水四周应设置胀缝与校板完全隔开，并在其周围设置防裂钢筋。粒路面接缝距检查井或雨水的最近边缘应大于或等于1. 5m
0
(4) 沟槽回填、压实的外观质量标准
a、回填土中不得含有碎砖、石块、校碎块及大于1mm的硬土块；填土的含水量以接近最佳含水量为宜。回填土前，应对所回填土壤进行标准击实试验，找出其最佳含水量和最大干密度，管顶以上5mni之内，不得回填大于lOOmm的土块及杂物。
b、沟槽回填采用级配砂石、砂、石屑等替代填料时，应掌握其最佳含水量，分层摊铺、压实，且注意保护管道。
c、回填时槽内应无积水，不得回填淤泥，腐殖土及有机物。
d、胸腔以上部位，在非同时进行的两个回填土段的搭接处，不得形成陡坎，应随铺土将夯实层留成阶梯状，阶梯长度大于高度的两倍。
e、井室等附属构筑物回填土应在四周同时进行。管道沟槽两侧同时回填，两侧压实面高差不得超过3mmo
（5）沟槽回填土密实度一般标准（轻型击实）
管道胸腔（I ） k》90%
管顶以上5nnn以内（II）k》85%
管顶以上 1. 0m—2. 5m（ III）90%
土路床下 0. 6m（IV） kA95%
土路床下 0. 6m—1. 5m（V）kA90%
⑶雨季施工
雨季施工前，应先完成涵洞等设施，并做好防水、防洪、排水工作。透水性不良或不透水的土及其它地质不良的土路质路基，在中雨或 连续雨天应停止施工。
雨季施工的每一压实层面均应作成4%的横坡排水，收工前，必须将铺填的松土压实完毕。
⑷施工控制与质量检验
质量管理贯穿于施工全过程，与全体施工人员有关，涉及所有与质量有关的因素。
压实时的材料含水量与最佳含水量之差控制在不超过％最佳含水 量0
按规范标准用重型击实试验测定。
3）路基施工的注意事项和技术要求
a、路基施工开始前，认真核实、熟悉业主提供的施工区域内详细的地下设施资料（包括排水沟、通讯、消防、电力电缆线等地下设施走向及清除要求）。
b、土方回填和压实施工前，实验室根据土壤类别，分层取样按重型击实法确定各类别土的最大干容重、最佳含水量，将试验结果按区编号列表报业主代表、监理工程师、取得书面同意后，方可进行土方施工。
c、施工中应尽量防止出现翻浆和弹簧土现象。特别是雨季施工时，应分段突击填压，填土时应考虑排水坡度。
d、翻浆和弹簧土现象不严重，天气好时，可分段耙松晾干后压实，较严重时，可挖除翻浆或弹簧层，换土回填或加石灰压实。
e、为保证基槽成品，在已经竣工的土基上，不允许履带推土机、装载机、载重汽车等行驶，若雨后湿软时，禁止任何车辆和行人通行。
f、土方密实度取样检验数目和检验结果应必须符合设计和规范要求。
g、土方施工中各分层压实度的检验报告记录，土基竣工高程和土基平整度的检验记录以及施工中特殊地段的处理记录，均应作为隐蔽工程质量检验的附件。
三、土方调配
由于本标段均需借土回填，因此在土方开挖后，能用于回填的土方直接运至先施工完的管道用于回填，不能用于回填的土方直接运到本公司的堆土场。
