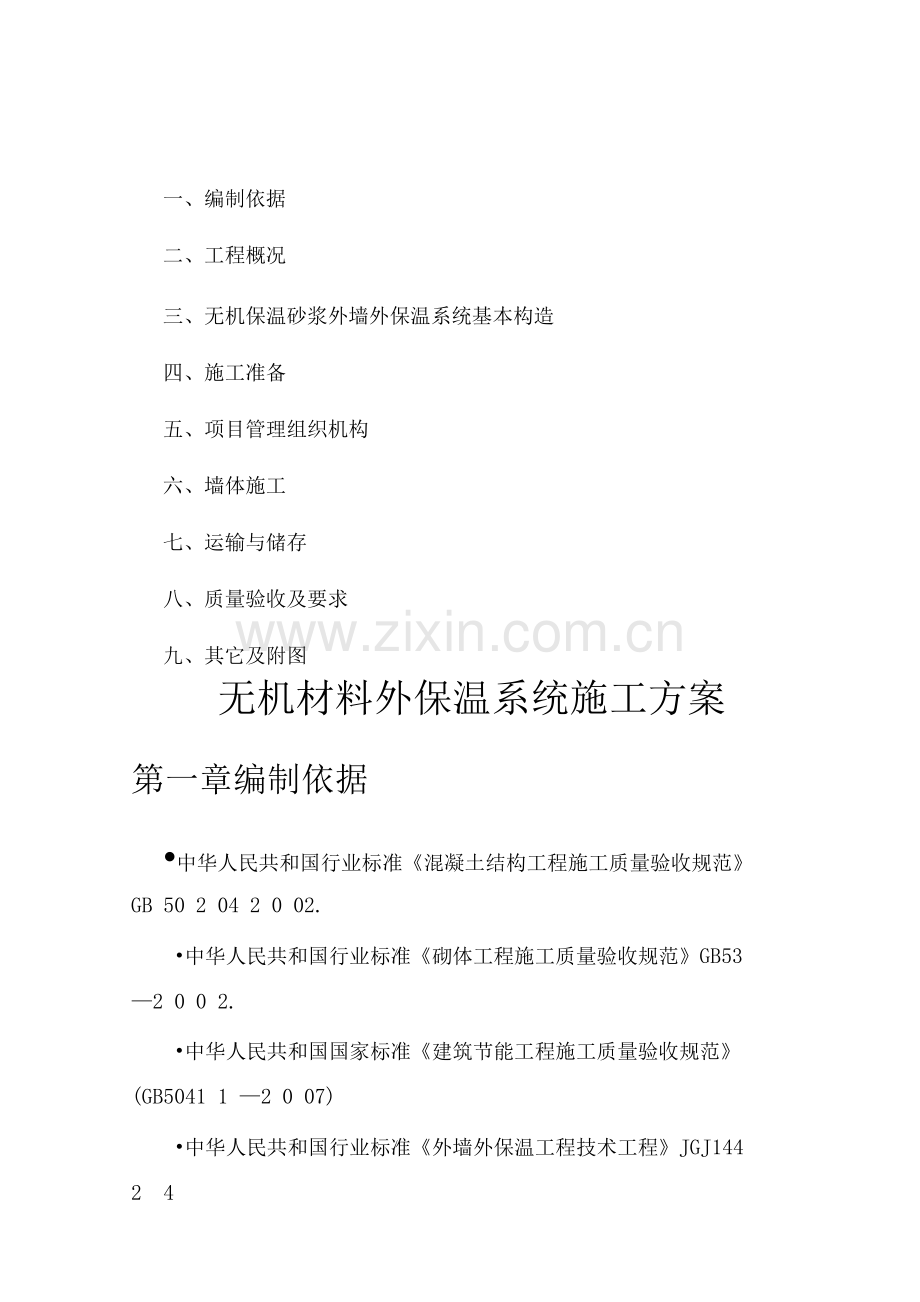

一、编制依据
二、工程概况
三、无机保温砂浆外墙外保温系统基本构造
四、施工准备
五、项目管理组织机构
六、墙体施工
七、运输与储存
八、质量验收及要求
九、其它及附图
无机材料外保温系统施工方案
第一章编制依据
•中华人民共和国行业标准《混凝土结构工程施工质量验收规范》
GB 50 2 04 2 0 02.
•中华人民共和国行业标准《砌体工程施工质量验收规范》GB53
—2 0 0 2.
•中华人民共和国国家标准《建筑节能工程施工质量验收规范》
(GB5041 1 —2 0 07)
•中华人民共和国行业标准《外墙外保温工程技术工程》JGJ144
2 4

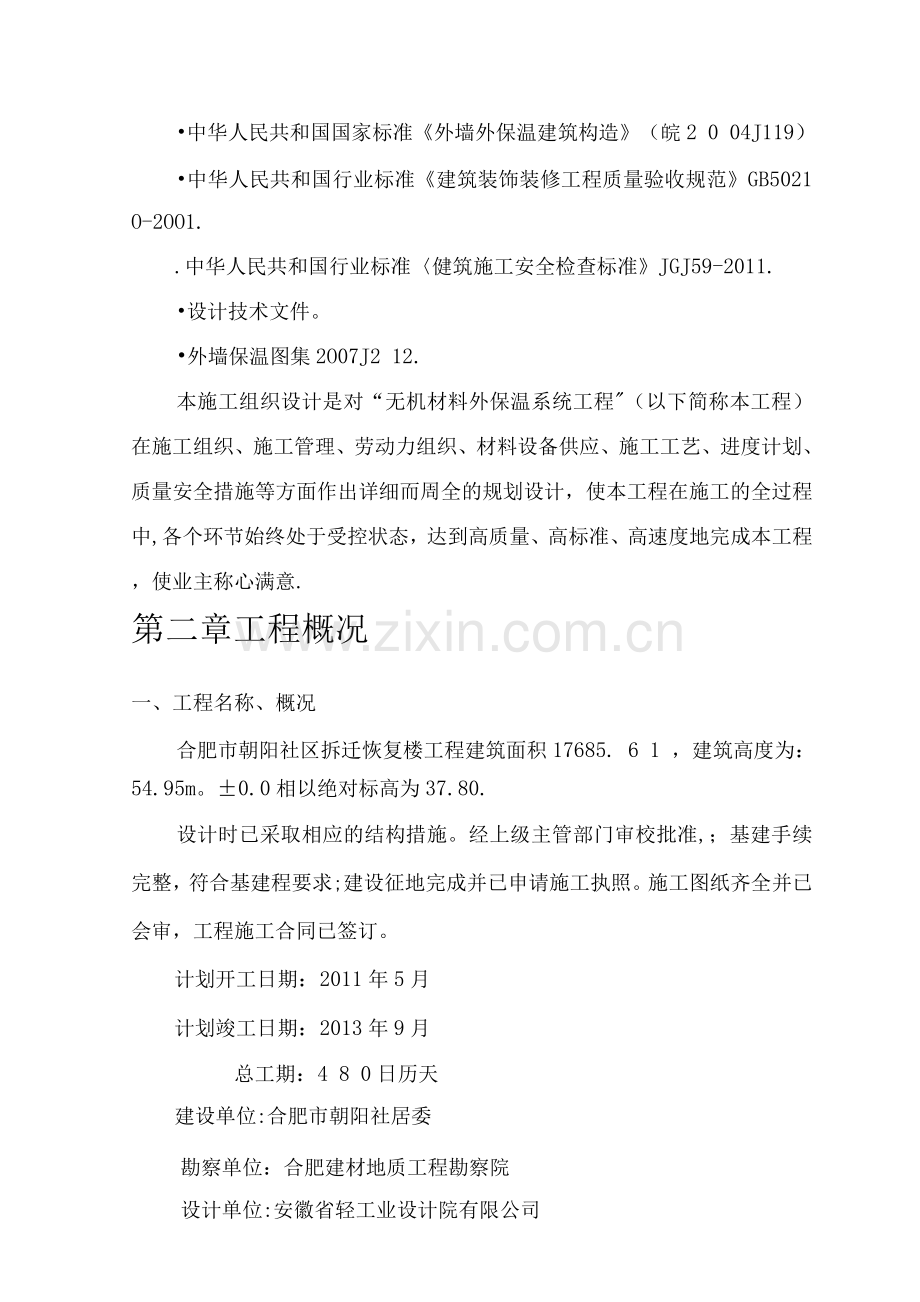

•中华人民共和国国家标准《外墙外保温建筑构造》(皖2 0 04J119)
•中华人民共和国行业标准《建筑装饰装修工程质量验收规范》GB5021 O-2OO1.
.中华人民共和国行业标准〈健筑施工安全检查标准》JGJ59-2011.
•设计技术文件。
•外墙保温图集2O07J2 12.
本施工组织设计是对“无机材料外保温系统工程"(以下简称本工程)在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等方面作出详细而周全的规划设计,使本工程在施工的全过程中,各个环节始终处于受控状态,达到高质量、高标准、高速度地完成本工程,使业主称心满意.
第二章工程概况
一、工程名称、概况
合肥市朝阳社区拆迁恢复楼工程建筑面积17685. 6 1 ,建筑高度为:54.95m。±0.0相以绝对标高为37.80.
设计时已采取相应的结构措施。经上级主管部门审校批准,;基建手续完整,符合基建程要求;建设征地完成并已申请施工执照。施工图纸齐全并已会审,工程施工合同已签订。
计划开工日期:2011年5月
计划竣工日期:2013年9月
总工期:4 8 0日历天
建设单位:合肥市朝阳社居委
勘察单位:合肥建材地质工程勘察院
设计单位:安徽省轻工业设计院有限公司
监理单位:合肥康达工程咨询有限责任公司
施工单位:安徽新桥建设工程有限公司
监督单位:合肥市建筑工程质量安全监督站
二、外墙保温施工基本要求:
外墙保温系统(单组份)做法:
J A膨胀玻化微珠保温砂浆3 0mm
外墙保温构造:抗裂防渗砂浆(4.mm)+ JA膨胀玻化微珠保温砂浆(3 0mm)+水泥砂浆糙底(15.0Omm) +煤矸石多孔砖( 2. mm).
30m以下涂料饰面施工:界面砂浆-无机保温浆料-抗裂砂浆压入耐碱网格布-涂料饰面。
3 0山及以上涂料饰面施工流程:界面砂浆-无机保温浆料-热镀锌钢丝网、锚栓-抗裂砂浆-涂料饰面.
1、涂料饰面:保温层厚度不大于40mm的,严格按照安徽省《无机保温砂浆外墙外保温系统应用技术规程》进行实施;
2、涂料饰面:保温层高度大于30m的,在保温层面层往内2 0mm处加设一道热镀锌钢丝网,丝径为0.7mm,网眼尺寸12.7x12.
7mm,在抗裂保护层内加设一道1 6 0g/m 2耐碱网格布;
3、系统及组成材料应按G-B 50411规定进行见证取样送检,施工前应先做样板墙,样板墙检测合格后方可大面积施工;
4、锚栓数量:涂料饰面10个/m2(内外网各5个),空心砖基体内应采用带回拧打结机构锚栓;
5、系统变形缝应结合立面设计,纵横向距离不大于6 m,并在系统
水平变形缝处设置专用托架。
三、无机保温砂浆外墙外保温系统基本构造
涂料饰面30mm ( 3 0m以下)做法:
涂料饰面3 0 mm (3 0 m及以上)做法:
表1涂料饰面保温厚度< 40mm时无机保温砂浆保温系统基本构造
基本构造
构造示意图
基层
①
界面层
②
保温层
③
抗裂面层
④
饰面层
⑤
混凝土墙及各种砌体墙
界面砂浆
无机保温砂浆每遍施工厚度<20
mm
抗裂砂浆
+
耐碱网布
(有加强要求的增设一道网布)
+
抗裂砂浆
柔性腻
子
+
涂料
四、施工准备
4.1材料准备
4.1.1 无机保温砂浆保温系统做法常用材料的主要性能应满足下列各表指标要求,并在材料进场后施工展开前将由国家法定检测部门出具的检测报告报甲方备案.应报验材料的品种和性能指标及材料包装规格贮运注意事项如下:(1)系统性能指标
项目
指标
耐候性
经80次高温(70°C)-淋水(15°C)循环和20次加热(50C)-冷冻(一20C)循环后不得出现开裂、空鼓或脱落.抗裂防护层与保温层的拉伸
粘结强度不应小于0.1 MPa,破坏
界面应位于保温层
抗风压值,Pa
<- 6 0 0 0
抗冲击强度(普通型(单
网))
3J冲击合格
抗冲击强度(加强型(双
网))
10J冲击合格
系统抗拉强度,MPa
>0.1并且破坏部位不得位于各层
界面
。1 界面砂浆主要技术指标及存运要求应符合《无机保温砂浆保温系统》的规定要求.
项目
单位
指标
外观
均匀一致
压剪胶
接强度
原强度
MPa
>0.70
耐水
MPa
>0.50
耐冻融
MPa
>0.5 0
530C条件下贮存,贮存期为3个月,防潮,按非危险品办理运输。
4O无机保温砂浆的性能指标及存运要求
应符合《无机保温砂浆保温系统》的规定要求.
项 目
单位
性能要求
A型
外观
-
颗粒纤维均匀干燥的颗粒混合
物,无结块
干密度
k g /m3
<3
抗压强度
MPa
>0O 5
压剪粘结强度
Mpa
>0.1
导热系数
W/m - K
<0.07
线性收缩率
%
<0.30
蓄热系数
W/m2・K
>2.32
软化系数
—
>0.6
抗冻性
能
抗压强度损
失率
%
<25
质量损失率
%
<5
放射性
—
同时满足I Ra<lo 0和1丫<1.
0
燃烧性能级别
—
应符合GB 8 625规定4的A级要
求
530C条件下贮存,贮存期为3个月,防潮,按非危险品办理运输。
4.抗裂砂浆性能指标及存运条件应符合《无机保温砂浆保温系统》的规定要求。
项 目
单位
性能要求
抗裂砂浆
可操作时间
可操作时间
h
>1.5
在可操作时间内拉伸粘结强度
MPa
>0.7
拉伸粘结强度(常温2 8d)
MPa
>0.7
浸水拉伸粘结强度(常温28 d,浸水
7d)
MPa
>0O 5
压折比
-
<3O 0
530C条件下贮存,贮存期为3个月,防潮,按非危险品办理运输.
4.1.1.4耐碱玻纤网格布主要性能指标及存运条件
应符合《无机保温砂浆保温系统》的规定要求。
项目
单位
性能要求
网孔中心距
mm
46
单位面积质量
g / m2
>1 60
断裂强力(经、纬向)
N/ 5 0mm
>12 5 0
断裂伸长率(经、纬向)
%
<5O 0
耐碱强力保留率(经、纬向)
%
>9 0
涂塑量
g/m2
>2 0
玻璃成分
%
符合JC719的规定,其中Zr 02 14.5±0.8,TiO2 6
2±0.52
贮存应立码,不宜平堆,通风干燥条件下贮存期12个月.10 0m/卷或50m/卷.可按非危险品办理运输.
4.1.1.5塑料锚栓主要性能指标
应符合《无机保温砂浆保温系统》表15的规定要求。
项目
单位
技术指标
有效锚固深度(C2 5砼基层及砖基层)
mm
>25
塑料锚盘直径
mm 2
>50
单个锚栓抗拉承载力
标准值
(C25砼基层及砖基
层,对于面砖饰面)
KN
>QO 8
单个锚栓对系统传热增加值
W/M3. K
Qo0Q4
4.1.1.6热镀锌钢丝应符合《无机保温砂浆
网主要性能指标
保温系统》表14的规定要求。
项目
单位
技术指标
丝经
mm
(0.7 0)Q.9Q±0.Q4
网孔大小
mm 2
12.7*12.7
焊点抗拉力
N
>65
镀锌层质量
g/m2
>122
4. 2、工具与机具
砂浆搅拌机、垂直运输机械、水平运输手推车、手提搅拌器、常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪刀、滚刷、铁锹、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、探针、钢尺等.
4.2.1、材料及材料配置
(1) 、界面处理剂:
界面剂:界面处理剂
界面剂现场直接加水搅拌成界面砂浆即可上墙喷涂、滚涂或抹面。搅拌时间不少于3分钟,水灰比根据实际施工稠度控制,搅拌均匀后倒出,应随拌随用。加水拌制好的界面砂浆应在4小时内用完。
(2) 、保温层材料:无机保温砂浆
无机保温砂浆保温砂浆适宜机械搅拌,按搅拌机容积预先计算好一次可投入的数量,拌制保温砂浆时应根据环境温度和基层干湿度确定水灰比.先将水倒入搅拌机内。搅拌时间自投料完毕算起比普通砂浆的搅拌时问延长一倍以上。随拌随用,一般在4h内用完°4h内落地灰在清除杂质硬块后可按1:4(重量比)与新料掺合,经机械搅拌后可继
续使用。
(3) 、保护层材料:
抗裂砂浆(袋装)
抗裂砂浆适宜机械搅拌,现场直接加水搅拌均匀即可使用.搅拌时间不少于3分钟,水:砂浆(重量比)一般控制在0.22:1左右,可按施工稠度适当调整加水量,搅拌均匀后倒出,应随拌随用.加水拌制好抗渗防裂砂浆应在4小时内用完。
(4) 、耐碱玻纤网格布:规格:4 x4mm、6 x 6mm
(5 )、钢丝网:12.7乂12.7 mm-0.90 mm、0.70mm
(6)、锚栓:0.8x0.8 mm
4.2.2、基层墙面清理及处理
(1) 、基层墙面清理:清理主体施工时墙面遗留的钢筋头、废模板,
填堵施工孔洞;清扫墙面的浮灰,清洗油污;凸出墙面的砂浆、砖、混凝土等清除干净。
(2) 、基层墙面处理:
砖墙:在施工前隔夜浇水湿润,施工时表面成阴干状。
混凝土墙:表面用界面剂喷涂或滚刷,须经检验合格后才可进行保温层的施工。
4.1. 1.7原材料送检及保温砂浆同条件试块留置
1、原材料进入现场之前首先出具厂家近期合格的出场检验报告,经过监
理单位同意认可后,材料方可进入施工现场。
2、原材料进入施工现场后,通知监理工程师进行封样,送进样品室,待监
理部经初验合格后,再次从现场取样,由监理工程师随同进行送检,检验报告合格后方可进行大面积施工。
3、根据相关规范要求,原材料不少于2 0 0平方米的要求不少于3次送样,其中送检至少百分之三十送至甲方委托的检测中心(安徽城建检测科技有限公司).
4、保温工程施工结束后,严格按照规范要求进行相应的拉拔试验和钻心
试验。
5、同条件试块的留置划分及送样计划,见附表
保温砂浆试块留置计划
序号
施工部位
留置组数
同条件养护
备注
1
十三—十八层外墙
1
5
第一遍保温
2
七十二层外墙
1
5
第一遍保温
3
二〜六层外墙
1
5
第一遍保温
4
一层外墙
1
5
第一遍保温
5
十三—十八层外墙
1
5
第二遍保温
6
七—十二层外墙
1
5
第二遍保温
7
二—六层外墙
1
5
第二遍保温
8
一层外墙
1
5
第二遍保温
9
十三〜十八层外墙
1
5
第二遍保温
五项目管理组织机
1. 技术交底和操作前的培训
施工员
2.施工过程检查施工规范的实施并及时纠正
3.制订实施工程进度计划
4.根据工地情况,进行各种调整和安排
质检员
1.对每道工序的质量进行签字验收
2.及时发现施工过程中的质量问题,及时解决这些问题
3.检查安全和文明施工规范执行情况,做好记录,作为对
10施工班组进行考核依据
六、墙体施工
(一)施工工艺流程
饰面层为涂料(3 0m以下)
基层墙面清理及处理 -滚涂界面剂-塌饼阳角、门窗洞做护角)-验收灰饼、阳角厚度(需达到保温设计厚度)- 无机保温砂浆保温层施工-设置伸缩缝,30米以上设置腰线 -5天左右用粘结砂浆贴网格布、分格条-抹抗渗防裂砂浆-养护-外饰面层施工
墙体基层处理
墙体基层涂界面砂浆
弹控制线、套方、吊垂直
砂浆抹灰饼、冲筋、
抹保温浆料(每遍厚度<20mm )、间隔24h
配抗裂砂浆剪裁网格布
抹抗裂砂浆压入网格布(首层铺加强网格布)
涂弹性底漆
11
涂弹性涂料
饰面层为涂料(30m及以上)
基层墙面清理及处理-滚涂界面剂 - 塌饼(阳角、门窗洞做护角)-验收灰饼、阳角厚度(需达到保温设计厚度)-无机保温砂浆保温层施工-设置伸缩缝,30米以上设置腰线 -5天左右用粘结砂浆、热镀锌钢丝网、锚栓固定-抹抗渗防裂砂浆-养护-涂料施工
(二)施工要点
1、基层墙面清理及处理。
2、接缝处钉钢丝网:梁底、柱与墙不同材料之间钉钢丝网。
3、塌饼:吊垂直、套方找规矩、弹厚度控制线,按设计厚度用保温砂浆做标准厚度塌饼,以免形成热桥。
4、无机保温砂浆保温砂浆的施工(保温层的施工)
(1 )、抹无机保温砂浆保温砂浆要分遍抹灰,每遍不要超过20mm间隔时间应在24小时以上(当在温度控制范围内的气候下施工时,应适当延长间隔时间、气温低于-5摄氏度时严禁施工)。
(2 )、抹底层保温砂浆时要压紧压实(尤其在砖缝处),以保证保温层与基层粘结牢固。
(3)涂料饰面保温层厚度大于3 0 mm的,在保温层面层往内2 0 mm处加设一道热镀锌钢丝网(丝径为0.7mm,网孔12. 7*12.7mm),同时在抗裂砂浆层内加一道热镀锌钢丝网(丝径0.9mm,网孔12.7*12.7mm).锚栓数量:12个/m2 (内外网各6个),空心砖基体内应采用带回拧打结机构锚栓;
(4)、抹最后一遍无机保温砂浆应达到塌饼厚度并用大杠搓平,门窗、
洞、垂直平整度应达到质量要求。施工后24小时内应做好保温砂浆的自然养护,严禁水冲、撞击和振动,24小时后洒水养护(视天气情况而定)。
(5 )、保温层固化干燥(用手掌按不动表面,一般约5 7天)后方可进行抗裂保护层的施工。
5、做伸缩缝
12
(1) 、按设计要求在保温层上弹出伸缩缝的位置。
(2) 、在保温层做好后隔天(保温砂浆固化前),用大杠、铁板等工具
在弹好的伸缩缝位置切出一条伸缩缝槽,伸缩缝宽度不小于3Omm,伸缩缝内保温砂浆要清理干净,露出清洁基层,然后用抹面砂浆填平,然后用宽度2毫米网格布嵌入,再将分隔条镶嵌于表面.
(3) 、为避免在墙面产生热桥而影响保温效果,横向伸缩缝应设置在楼
板部位,竖向伸缩缝应设置在墙体部位。
6、抗裂保护层的施工
饰面层为涂料饰面
(1)、保温层施工后五天左右进行抗裂保护层的施工,抹专用抗裂砂浆、铺贴耐碱玻纤网格布(以下简称网格布)。
⑵、抹抗渗防裂砂浆厚度约 3 5 mm,随即铺贴网格布轧入,严格保证保护层砂浆厚度达到设计要求。网格布应处于抗渗防裂砂浆的中间略靠外侧以充分发挥其防裂的作用。
(3)、网格布的铺贴可按以下方法施工
a. 先将网格布按规定尺寸裁好,将翘曲的环形边用壁纸刀裁齐.
b. 在保温层上抹3 5 mm厚抗渗防裂砂浆,用抹子将网格布搓揉抹平,网眼砂浆应饱满。
c. 网布可横向或纵向使用,在埋贴网格布时,应将其绷直绷平,并将弯曲的一面朝里,用抹子由中间向两边将网格布抹平。
d. 网格布横向及竖向接茬部位搭接宽度不小于1mm,网格布边缘严禁干搭接,四层重叠部分剪掉两层。在门窗洞四角处沿4 5°方向补贴一块2 x 3 mm加强网格布做局部加强。
e. 在阴阳角处应加铺一层网格布,其宽度约为4 mm,抹入专用抹面砂浆中,随后铺贴大面网格布.或在贴网格布时在阴阳角处两边转入侧面2mm。
门窗洞、阴阳角等部位的加强网格布应先用专用抹面砂浆贴好,接着连续施工大面,掌握先施工细部,后施工整体,整片网格布压住分散的加强网格布的原则。
七、运输与储存
13
无机保温砂浆及抗渗防裂砂浆在运输和储存过程中应防雨、防潮,其使用期限自出厂之日起不超过三个月。
八、质量验收及要求
1、拆脚手架前进行一次全面检查,发现需要进行修补的部位,按保温砂浆粉刷要求及时修补。
2、外墙外保温工程应按国家、地方相应标准进行施工质量验收。
3完工验收标准
(1)保温系统施工完工以后(防水抗裂胶浆完成)验收应达到以下标准:
项 目
允许偏差
检验方法
表面平整度
4
用2m靠尺和塞尺检查
立面垂直度
4
用垂直仪测定
阴阳角方正度
4
用方尺检查
九、其它
1、工程竣工后,因其它原因作变更时仍应用保温砂浆进行,以免影响保温隔热效果。
2、节点做法参照皖27 J 212 «外墙外保温构造图集(七)》(附图)。
3、现场脚手架、机械设备要符合安全、创文明工地、环境保护等要求。
4、对操作人员进行详细的书面和头交底,确保一次成优。
附图
门窗洞抗裂砂浆面层网格布加强做法外墙保温挑檐做法节点图
外墙外保温阳角做法节点图
外墙外保温阴角做法节点图
保温雨蓬、阳台、管道穿墙节点做法外墙保温分格缝节点做法
