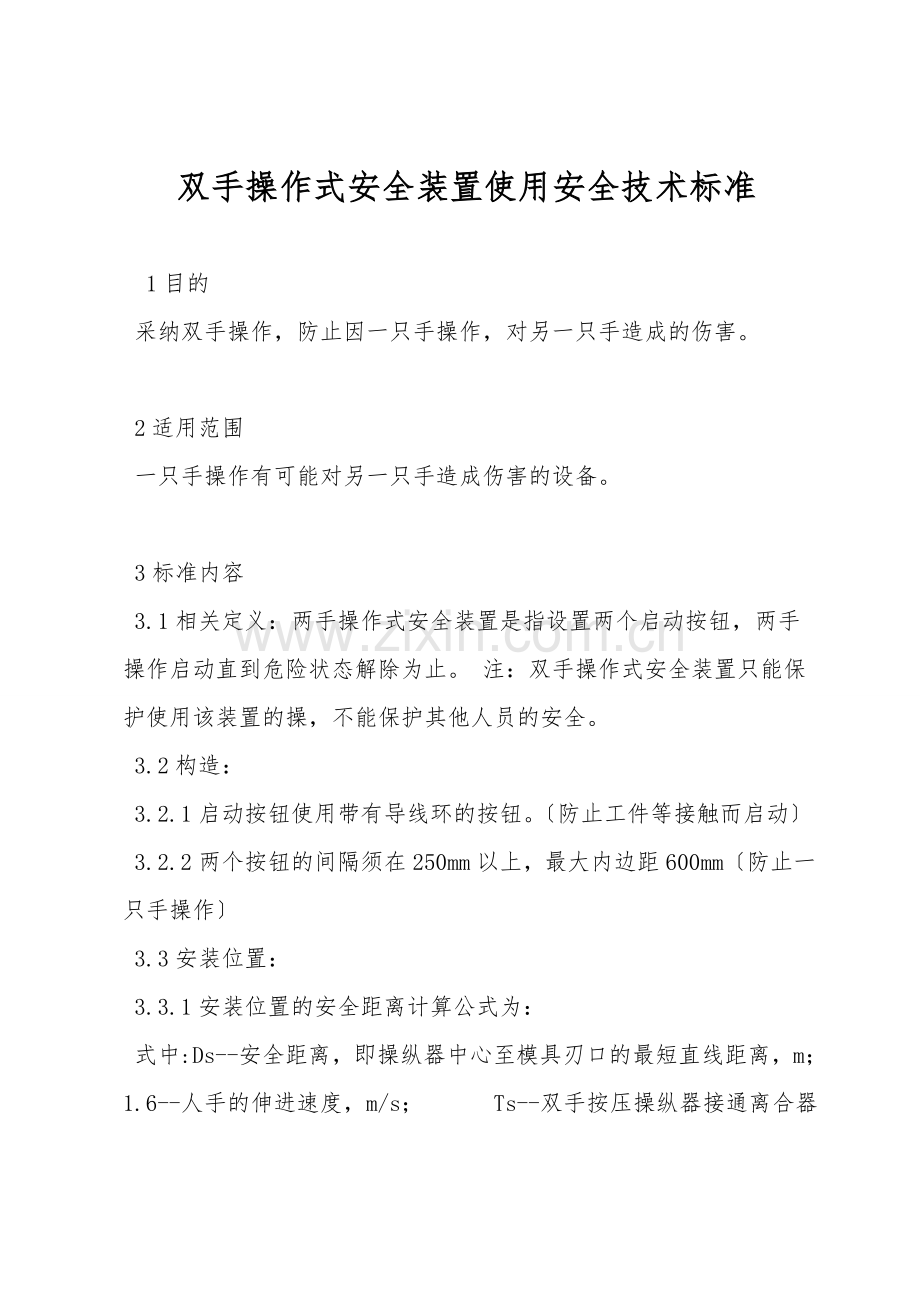

双手操作式安全装置使用安全技术标准

1目的
采纳双手操作，防止因一只手操作，对另一只手造成的伤害。

2适用范围
一只手操作有可能对另一只手造成伤害的设备。

3标准内容
3.1相关定义：两手操作式安全装置是指设置两个启动按钮，两手操作启动直到危险状态解除为止。 注：双手操作式安全装置只能保护使用该装置的操，不能保护其他人员的安全。
3.2构造：
3.2.1启动按钮使用带有导线环的按钮。〔防止工件等接触而启动〕
3.2.2两个按钮的间隔须在250mm以上，最大内边距600mm〔防止一只手操作〕
3.3安装位置：
3.3.1安装位置的安全距离计算公式为：

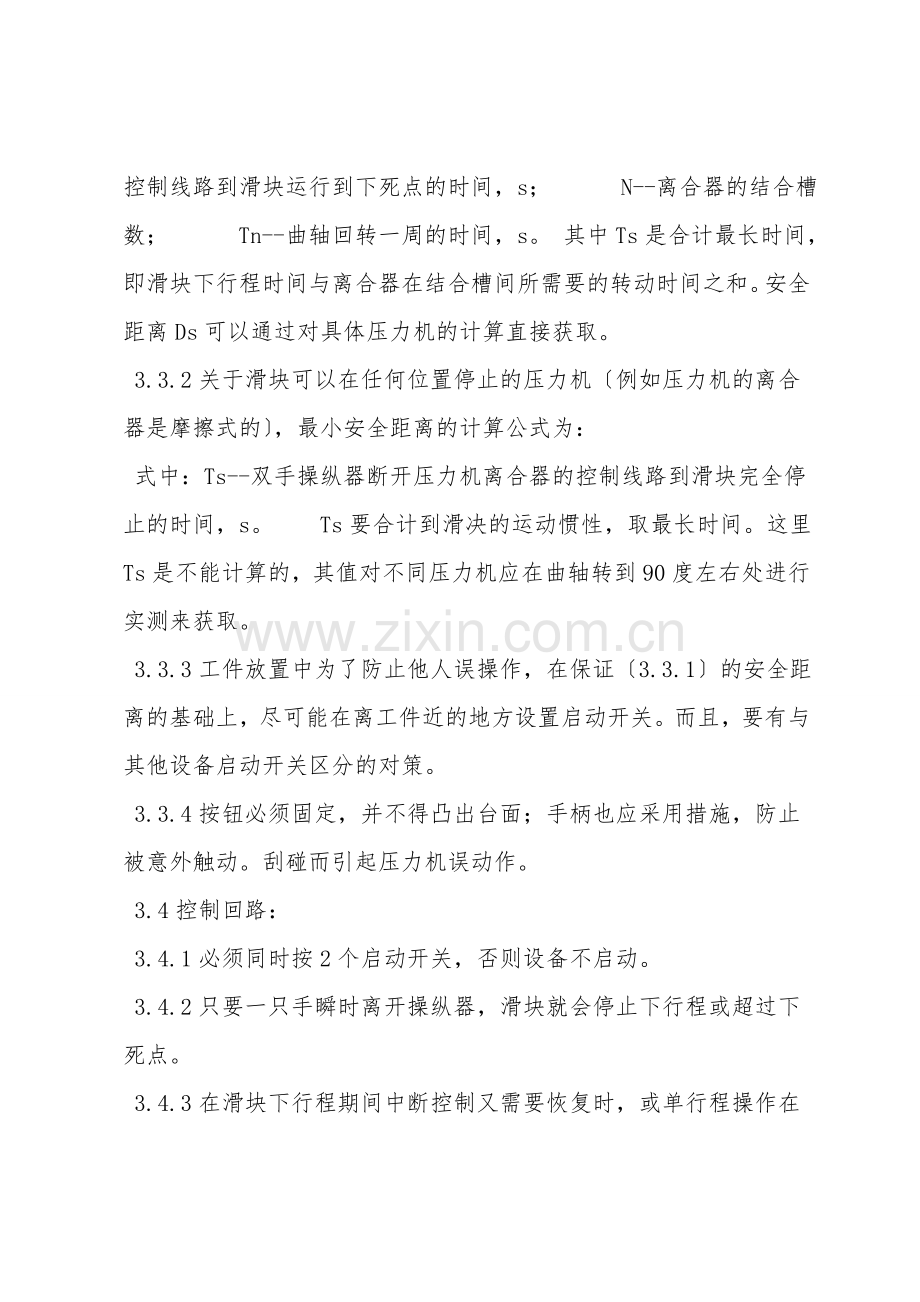

式中:Ds--安全距离，即操纵器中心至模具刃口的最短直线距离，m； 　 　1.6--人手的伸进速度，m/s； 　 　Ts--双手按压操纵器接通离合器控制线路到滑块运行到下死点的时间，s； 　 　N--离合器的结合槽数； 　 　Tn--曲轴回转一周的时间，s。 其中Ts是合计最长时间，即滑块下行程时间与离合器在结合槽间所需要的转动时间之和。安全距离Ds可以通过对具体压力机的计算直接获取。
3.3.2关于滑块可以在任何位置停止的压力机〔例如压力机的离合器是摩擦式的〕，最小安全距离的计算公式为：
式中：Ts--双手操纵器断开压力机离合器的控制线路到滑块完全停止的时间，s。 　 Ts要合计到滑决的运动惯性，取最长时间。这里Ts是不能计算的，其值对不同压力机应在曲轴转到90度左右处进行实测来获取。
3.3.3工件放置中为了防止他人误操作，在保证〔3.3.1〕的安全距离的基础上，尽可能在离工件近的地方设置启动开关。而且，要有与其他设备启动开关区分的对策。
3.3.4按钮必须固定，并不得凸出台面；手柄也应采用措施，防止被意外触动。刮碰而引起压力机误动作。
3.4控制回路：
3.4.1必须同时按2个启动开关，否则设备不启动。
3.4.2只要一只手瞬时离开操纵器，滑块就会停止下行程或超过下死点。
3.4.3在滑块下行程期间中断控制又需要恢复时，或单行程操作在滑块达到上死点需再次开始下一次行程时，只有双手全部松开操纵器，然后重新用双手再次启动，滑块才能动作。在单次操作规范中，当完成一次操作循环后，即使双手持续按压着操作按钮，工作部件应不会再持续运行。

4附录
下列图所示为双手按钮式安全装置的电气控制电路简图，由双手操作的启动按钮SB2和SB3、停止按钮SB1、凸轮开关SA和控制离合器接通的中间继电器线圈K组成。线圈K接通则离合器结合；反之，离合器分开。凸轮开关SA在沿块到达下死点时接通，在滑块到达上死点时开路。
双手按钮式安全装置电路图 　 单人操作〔见图14－16〕的工作原理是：当双手同时按压启动按钮SB2和SB3，电流经过SB1--SB2--SB3--K形成回路，继电器线圈K接通，离合器结合，滑块下行程。在此期间，凸轮开关SA开路。如果此时只要有一只手离开SB2或SB3，则回路切断，滑块停止运动。要想保证作业的正常进行，必须强制双手同时按压SB2和SB3两个按钮。当滑块到达下死点，凸轮开关SA闭合，电流经过SB1--SA--K形成回路，K线圈接通，滑块回程运动。此时，即使双手都离开SB2和SB3，也不影响滑块的运动。当滑块回到上死点时，SA开路。必须双手同时按压启动按钮，开始下一次冲程。
